CANoe学习（二）：使用CANdb++制作DBC数据库
一、什么是DBC文件？
在开始操作前，先简单说明DBC文件的作用：DBC（Database CAN）是CAN总线网络的"语言字典"，它定义了总线上报文的ID、信号的位定义、数据格式（如分辨率、偏移量）等关键信息。所有节点（如ECU、传感器）通过DBC文件理解总线上的信号含义，是CANoe等工具进行仿真、分析的基础。
二、使用CANdb++制作DBC数据库
2.1 创建DBC数据库
-

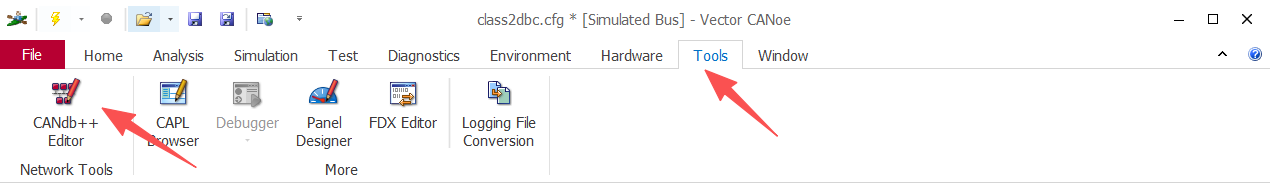

打开CANoe软件，在顶部工具栏切换至「Tools」，点击「CANdb++ Editor」启动数据库编辑工具。
-

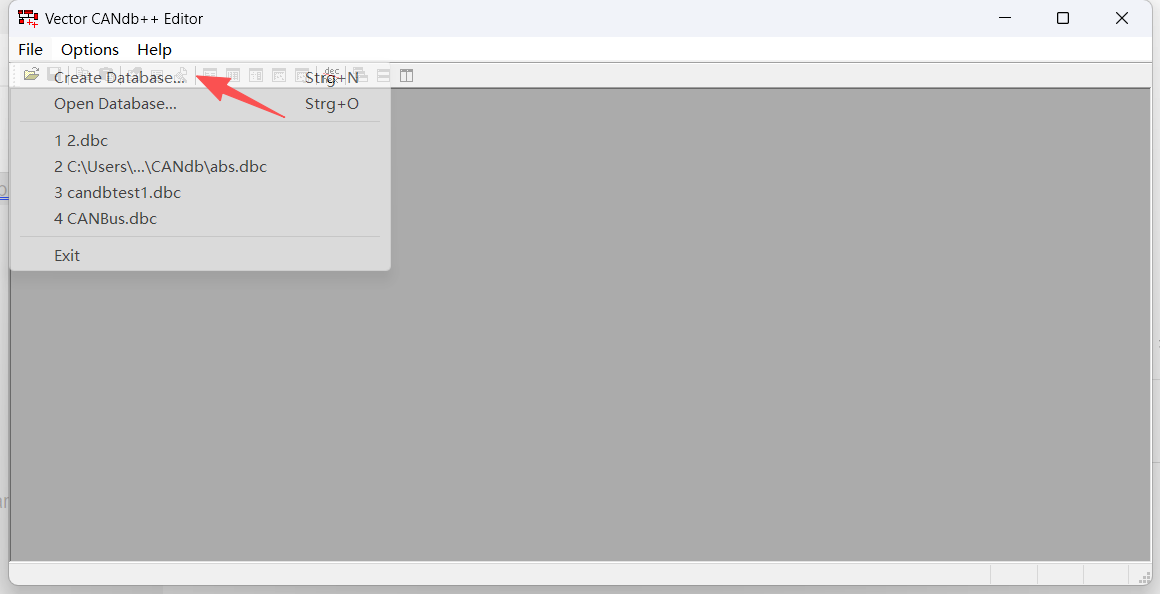

点击左上角「File」→「Create Database」，新建数据库文件。
-

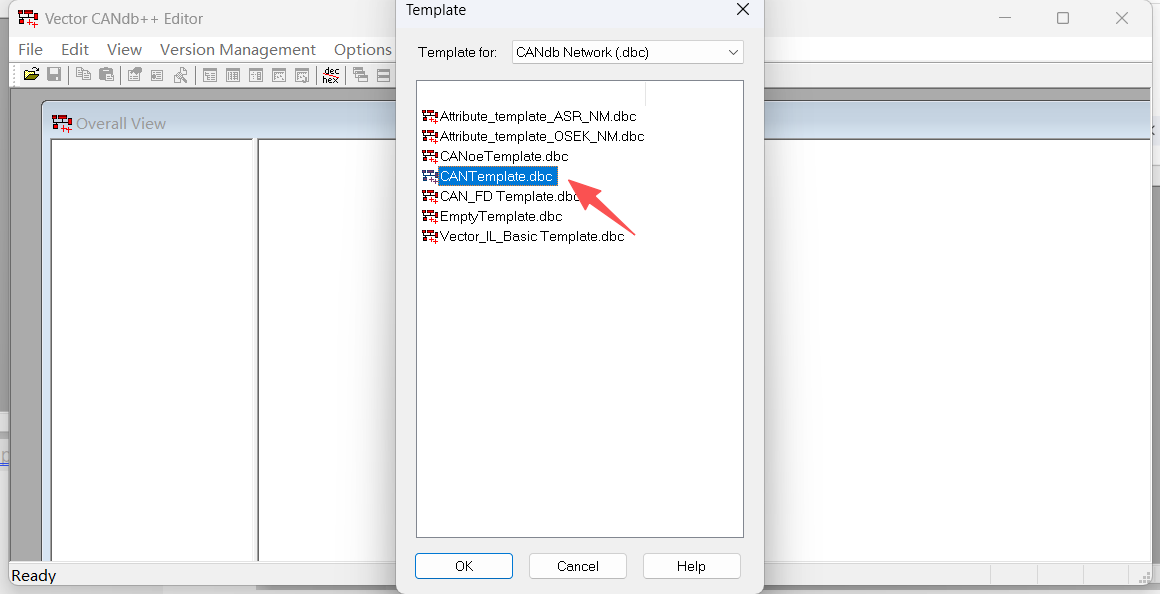

选择标准模板「CANTemplate.dbc」（包含基础CAN协议框架，避免从零配置），点击确认完成创建。
2.2 定义CAN信号（Signal）
信号是DBC的核心，需明确其数据格式、物理意义。以发动机管理系统相关信号为例：
-

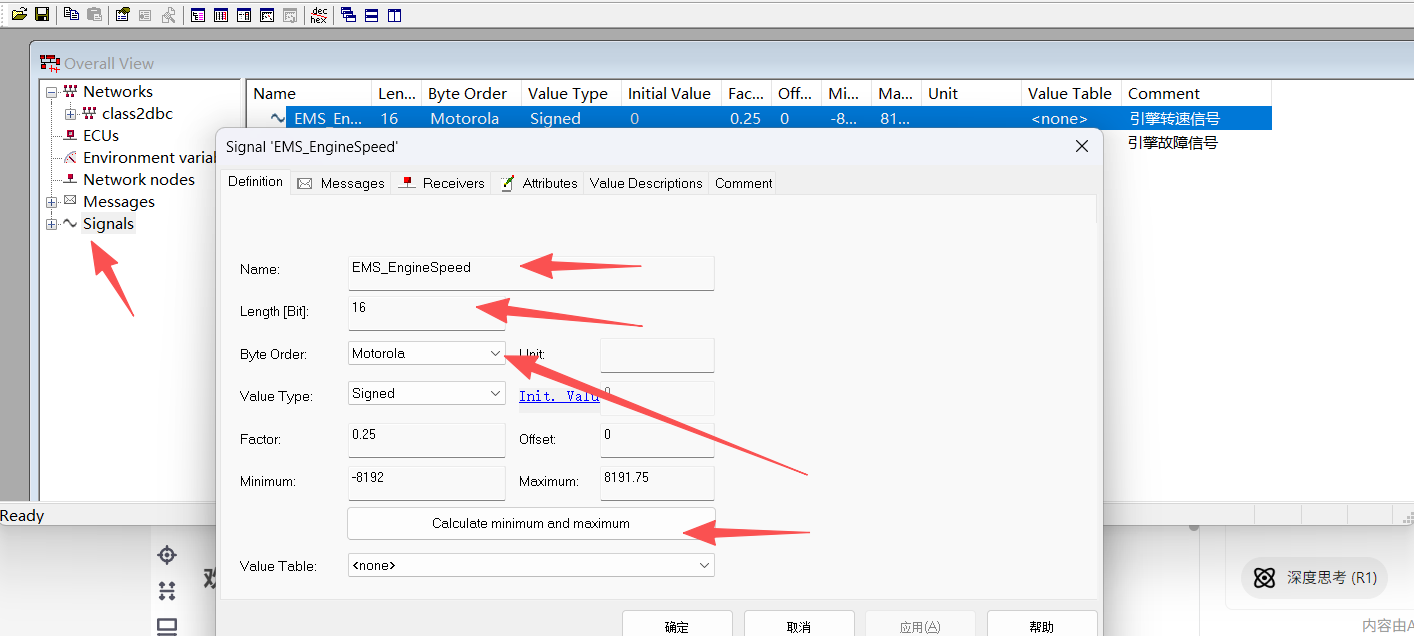

新建信号：右键左侧「Signals」→「New」，创建第一个信号。
- 命名规则：建议采用「模块_功能」格式（如
EMS_EngineSpeed），其中EMS指发动机管理系统（Engine Management System），清晰体现信号来源和含义。 - 数据格式：
- 选择「Motorola」（大端模式，即高位字节先传输，汽车行业常用）；
- 信号长度设为16bit（可覆盖0~32767的范围，满足多数电动车电机转速上限需求）。
- 物理值转换：
- 设置
Factor（系数）为0.25，Offset（偏移量）为0。 - 物理值计算公式：
实际值 = 原始值 × Factor + Offset，此处即「实际转速 = 信号原始值 × 0.25」，用于将16bit整数转换为更精细的浮点转速（如原始值为4000时，实际转速为1000r/min）。
- 设置
- 备注：添加描述「发动机管理系统输出的当前转速（单位：r/min）」，方便后期维护。
- 命名规则：建议采用「模块_功能」格式（如
-

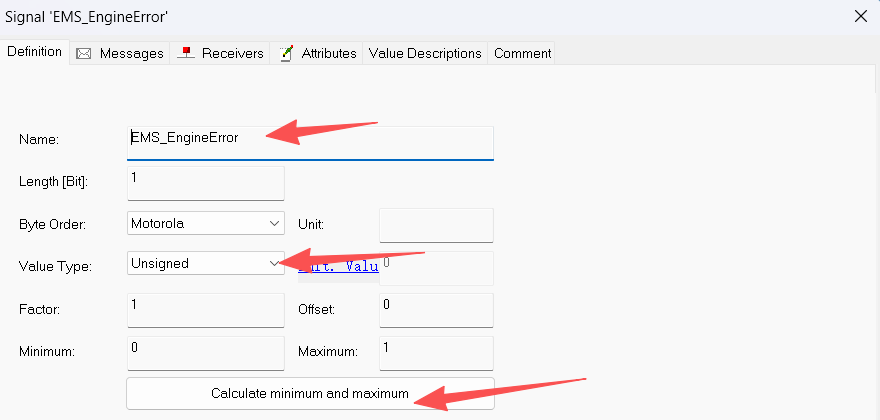

添加故障信号：同理创建
EMS_EngineError信号，用于标识发动机故障状态。- 长度设为1bit（仅需0/1表示正常/故障）；
- 数据格式选择「Motorola」（大端模式）；
- 备注「发动机故障状态（0=正常，1=故障）」。
2.3 创建CAN报文（Message）
报文是信号的载体，一个报文可包含多个信号（需注意总长度不超过8字节，即64bit）。
-

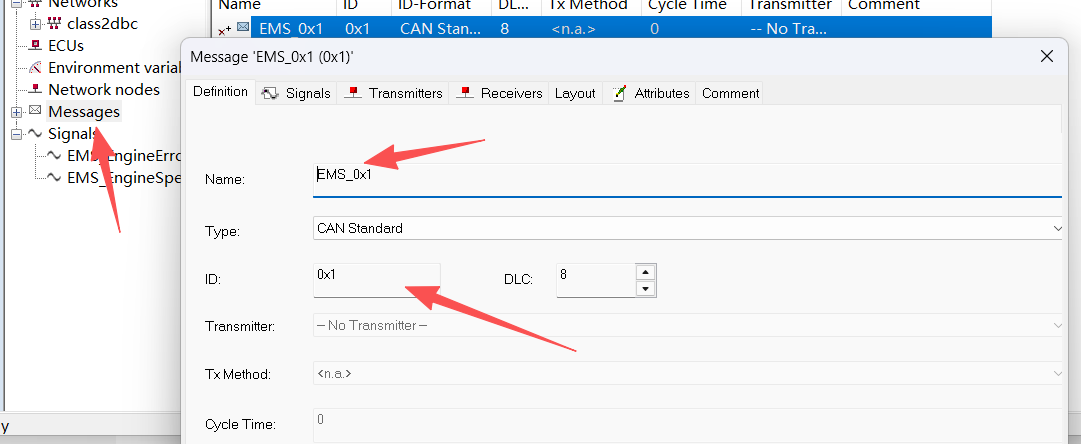

新建报文：右键左侧「Messages」→「New」，配置报文基本信息：
- 命名规则：建议采用「模块_报文ID」格式（如
EMS_0x1），0x1为报文ID（需确保在总线上唯一）； - DLC（数据长度码）设为8（默认值，可自动适配信号总长度，若信号总长度≤8字节则无需修改）。
- 命名规则：建议采用「模块_报文ID」格式（如
-

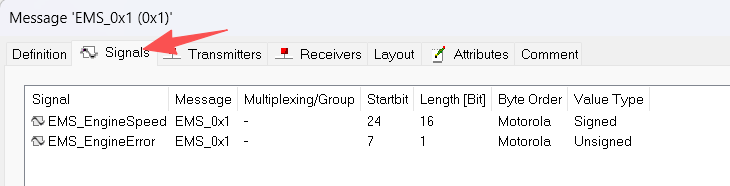

关联信号到报文：
- 选中创建的报文，右键「Add Signal」，将上述两个EMS信号添加到报文中；

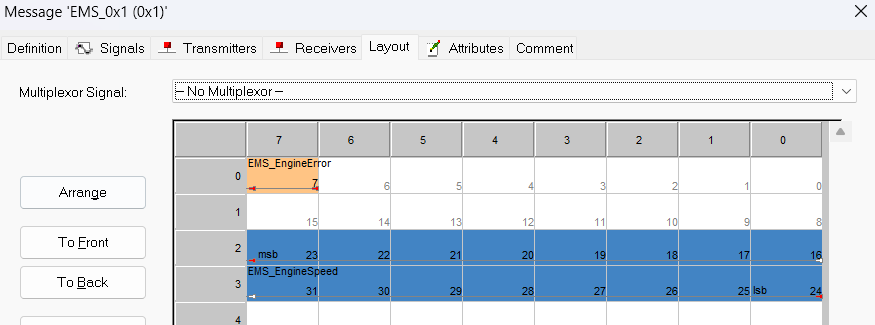

- CANdb++会自动分配信号在报文中的起始位（可手动调整，需避免信号重叠）。
2.4 导入DBC到CANoe项目
- 保存DBC文件（建议命名为

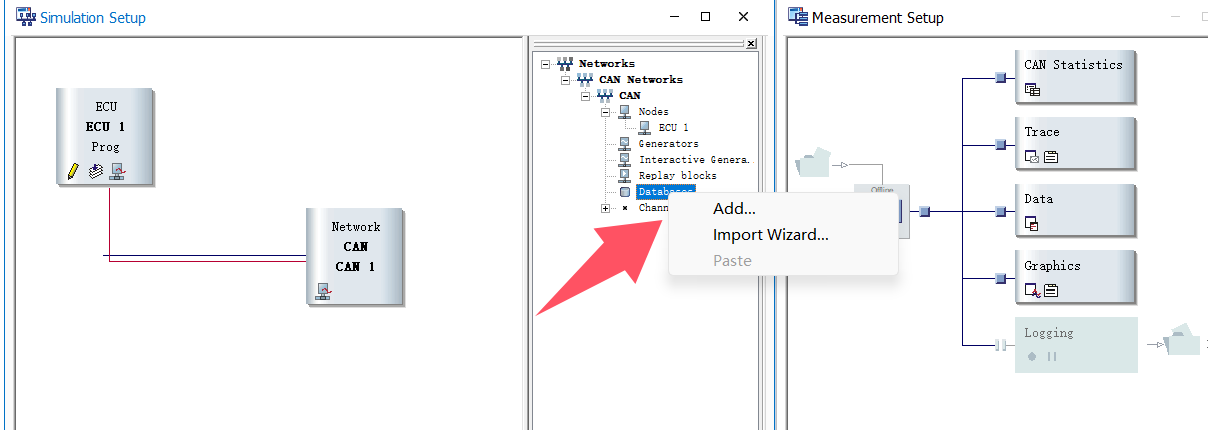

EMS_Demo.dbc，与功能关联）； - 返回CANoe主界面，右键左侧「Databases」→「Add Database」，选择保存的DBC文件即可完成导入。
三、关键注意事项
- 信号命名规范：保持一致性（如统一使用下划线分隔、模块名缩写固定），避免后期混淆；
- 数据长度设计：根据信号实际范围选择bit长度（如转速用16bit，开关量用1bit），避免浪费总线带宽；
- 字节序选择：汽车行业中，多字节信号优先用Motorola格式，需与实际ECU保持一致。
附：学习参考资源
- CANoe入门教程（B站视频）
- 汽车CAN总线信号定义详解（知乎）
- CANdb++官方文档（Vector官网）
欢迎大家在评论区交流Candb制作过程中遇到的问题，共同进步！(* ^ ω ^)
