KP4050LGA副边同步整流芯片典型应用电路

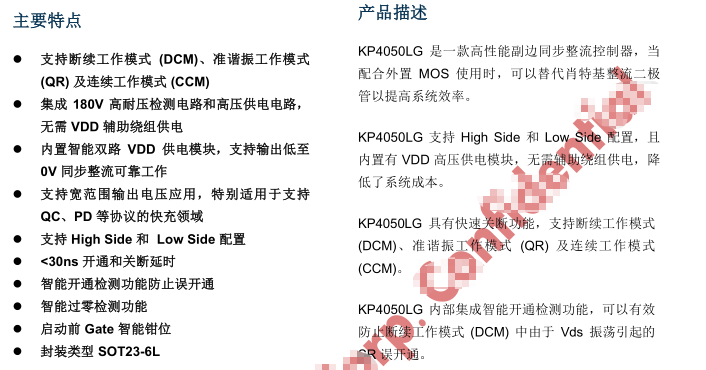

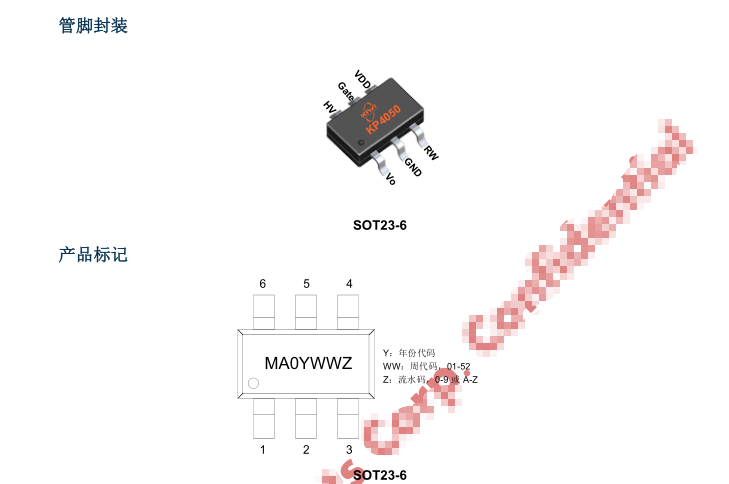

KP4050LG是一款高性能副边同步整流控制器，当配合外置MOS使用时，可以替代肖特基整流二极管以提高系统效率。

典型应用:USB PD快充，适配器。

在PD快充上应用的优势：

提高效率：KP4050LGA 作为副边同步整流控制器，可将传统肖特基整流管换成 MOSFET，效率直接提升 2%-4%，温升降 15-20K。例如在 20V/5A USB-PD 适配器中，副边使用 100V/5mΩ MOSFET 替代 MBR20200 双肖特基，能有效提高电源转换效率。
支持多种工作模式：它支持断续工作模式（DCM）、准谐振工作模式（QR）及连续工作模式（CCM），能自动识别工作模式，无需模式切换引脚，可适应 PD 快充不同的工作场景，保证在各种工况下都能高效运行。
降低系统成本：芯片集成 180V 高耐压检测电路和高压供电电路，内置 VDD 高压供电模块，无需辅助绕组供电，减少了外围元件数量，降低了系统成本。
适应宽范围输出电压：内置智能双路 VDD 供电模块，高压时 9V 自供电，输出掉到 0V 瞬间切换为 6V 维持，USB-PD 20V→5V 降档不掉电，支持宽范围输出电压应用，特别适用于支持 PD 等协议的快充领域。
防止误开通：内部集成智能开通检测功能，在 DCM 模式下，通过 RW 脚设定 - 220mV 阈值 + 1.2µs LEB，屏蔽振铃，防止由于 Vds 振荡引起的 SR 误开通，提高了系统的可靠性。
快速关断功能：采用 180V 高速 comparator + 5A 下拉驱动，关断延时典型值为 22ns，CCM 模式也能在体二极管导通前关断，反向恢复损耗降低 70%，可有效提高系统效率。
简化外围电路：在 20V/3A USB-PD 快充副边整流应用中，外围仅需 3 颗器件，分别是 0.22µF 的 VDD 去耦电容、2.2Ω 的 Gate 小电阻（抑制振铃）和 100kΩ 的 RW 脚到地电阻（设定开通阈值），使电路设计更加简单。

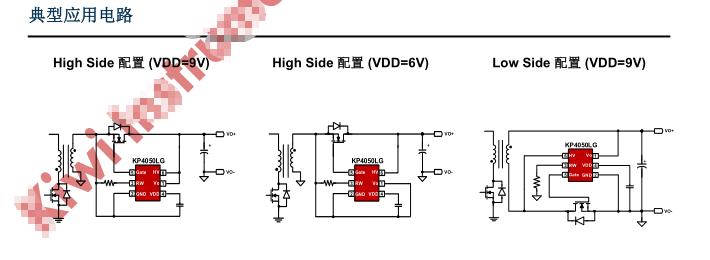

典型电路设计：
