HR1124S/HR1154D：赋能直流电机高效安全运行的核心芯片

       在直流电机的驱动方案中，驱动器芯片就像是“动力控制中枢”，其性能直接决定了电机运行的效率、稳定性乃至整个设备的使用寿命。HR1124S作为一款专为直流电机方案打造的单通道H桥驱动器芯片，与同系列的HR1154D芯片一同，凭借着精准的设计和全面的性能，成为了众多场景下的优选方案，尤其在对功耗和安全性要求较高的领域表现突出。

       HR1124S/HR1154D的核心优势首先体现在驱动结构的设计上。两款芯片的H桥驱动部分均采用了PMOS和NMOS功率管，并且这些功率管具备极低的导通电阻。可能有朋友不太清楚导通电阻的作用，简单来说，导通电阻越低，电流通过功率管时产生的损耗就越小，这就好比水流过通畅的管道时能量损失更少。这种低损耗特性不仅能让芯片自身的功率消耗大幅降低，更能减少发热，从而保障芯片在长时间工作时的稳定性，避免因过热导致的性能下降或损坏。除此之外，HR1124S/HR1154D还拥有出色的低功耗表现，无论是待机状态下仅0.01uA的电流，还是静态工作时0.2mA的电流，都处于行业较低水平。正是这些低功耗、低损耗的性能，让它们在玩具方案中格外受欢迎——毕竟玩具大多采用电池供电，低功耗能显著延长续航时间，提升用户体验。

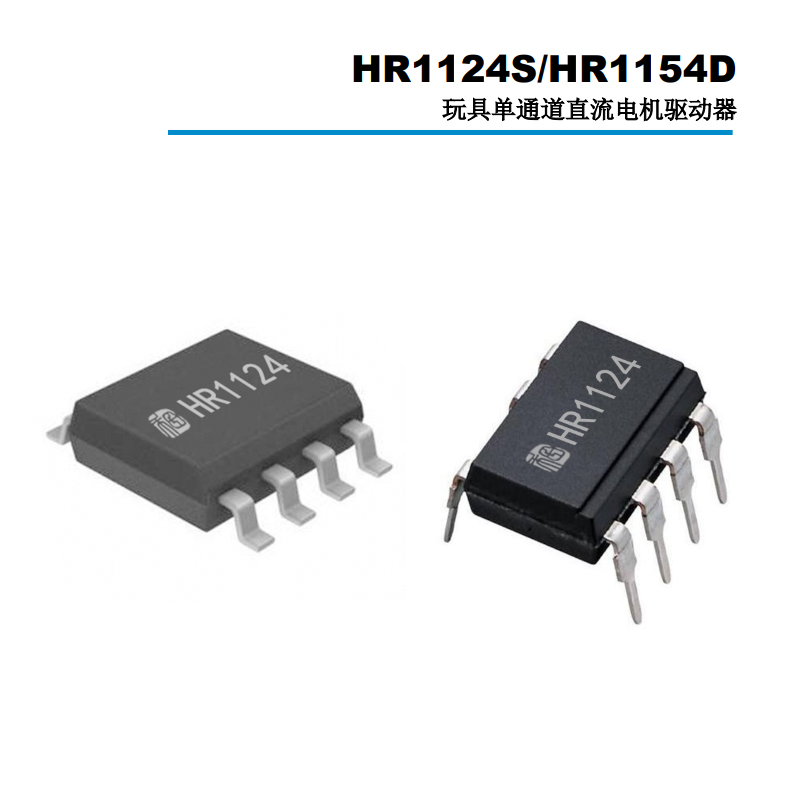

       除了核心的低损耗优势，HR1124S/HR1154D在功能多样性和适配性上也展现出强大实力。作为内置PMOS、NMOS的单通道H桥驱动器，它们能够实现直流电机最核心的四种驱动功能：正传、反转、停转和刹车。这意味着通过这两款芯片，就能轻松控制电机的各种运行状态，满足不同设备的控制需求。在关键的电气参数上，两款芯片同样亮眼：它们的RDS(ON)电阻仅为0.3Ω，这种低内阻特性为大电流输出提供了保障——HR1124S（SOP8封装）的连续输出电流可达1.2A，HR1154D（DIP8封装）更是能达到1.5A。同时，它们还支持1.8V-6.8V的宽电压供电，既能适配低压供电场景，也能应对稍高电压的需求，加上低工作电压的设计，进一步拓宽了芯片的应用范围。值得一提的是，两款芯片均符合RoHS标准，满足环保要求，适配当下绿色生产的行业趋势。

       在保障设备安全运行方面，HR1124S/HR1154D更是配备了可靠的“防护屏障”——内置过温关断保护电路。在实际使用中，难免会遇到一些极端情况，比如负载电机是低阻抗型号，或者芯片的输出端意外发生短路，这些情况都会导致芯片的输出电流在短时间内急剧上升，随之而来的就是芯片内部温度的快速升高。为了避免因过热引发烧毁等安全隐患，当芯片温度超过150℃（典型值，即常规情况下的最大温度阈值）时，内置的保护电路会立即触发，关断所有输出。而只有当芯片温度降至安全的工作范围后，内置的温度迟滞机制才会重新控制驱动电路恢复工作，这种“过热即保护、降温再恢复”的设计，从根源上提升了芯片的使用安全性。

      从核心驱动结构的低损耗设计，到多样的功能和宽泛的适配性，再到可靠的过温保护机制，HR1124S/HR1154D凭借着全方位的优势，在锂电池供电直流电机驱动、玩具机器人驱动控制等场景中发挥着重要作用。这款集高效、稳定、安全于一身的驱动器芯片，不仅为直流电机的平稳运行提供了坚实保障，也为相关设备的研发设计提供了更优质的选择。
