一、水听器核心分类体系
水听器按能量转换原理可分为电学式与光学式两大类，其中电学式占主流，光学式为高端细分领域技术：
1.电学式水听器：通过敏感元件形变转化为电学参数变化（电阻、电压、电容），包括：
- 压电式：基于压电效应（如 PVDF 聚合物、PZT 陶瓷），结构简单、成本低，如常见的针式水听器；
- 压阻式：依赖压阻效应，高频探测能力强，多用于湍流探测等场景；
- 电容式：通过极板间距变化改变电容值，精度较高但结构复杂。
1.光学式水听器：利用光反射与折射率变化探测声压，抗电磁干扰能力极强，适合高精度测量。
二、典型型号技术参数与应用解析
（一）FOPH2000 水听器（德国 RP-Acoustics）
核心类型：光纤式水听器（光学原理）
技术原理：通过玻璃纤维尖端的光反射特性实现测量 —— 液体声压引起密度变化，进而改变折射率，反射光强度被调制后转换为电信号。
关键参数：
- 空间分辨率 100μm，上升时间 3ns，带宽最高可达 150MHz（理论带宽 30GHz）；
- 测量范围覆盖 - 60MPa 至 400MPa，灵敏度 2mV/MPa，准确度 ±5%；
- 自带 20m 测量光纤，探头损坏可快速修复。
核心优势：
1.抗电磁干扰能力极强，支持电池供电避免电源干扰；
1.具备自校准功能，可作为测量标准使用；
1.能同时测量压力与温度，且无材料老化问题。
典型应用： - 医疗领域：HIFU（高强度聚焦超声）癌症治疗设备校准、肾结石破碎仪器声场测试；
- 计量与科研：水下冲击波研究、超声清洁设备波场表征。
（二）FP248-02T 水听器（信息补充说明）
目前公开资料中未检索到 FP248-02T 的直接技术参数，结合行业命名规律与同类产品特性推测：
可能类型：压电式水听器（大概率采用 PVDF 或 PZT 敏感材料）
推测特性：
- 若为通用型测试设备，频率范围可能覆盖 0.1MHz 至 20MHz，适配常规超声测量；
- 可能具备小型化探头设计（如直径＜5mm），减少对测试声场的干扰；
- 需搭配电荷放大器或高阻抗电压放大器使用，类似无源压电水听器的工作模式。
建议用途：需以制造商官方数据为准，推测可用于工业超声检测、浅水域声信号采集等中精度场景。
（三）PA 水听器（英国 PA 公司）
核心类型：压电式针式水听器（以 NH0500 型号为典型代表）
技术原理：采用针尖处几微米厚的 PVDF 压电薄膜作为敏感元件，将声压转换为电压信号，通过灵敏度换算获取实际声压值。
关键参数：
- 探头直径 0.5mm，频率响应 0.1-20MHz，输出阻抗 13pF±2pF；
- 指向性好，灵敏度高，对声场干扰极小。
核心优势：
1.体积小巧，适合精密声场测量；
1.性价比高，适配连续波与脉冲波测试；
1.可搭配示波器直接使用，操作便捷。
典型应用： - 医疗超声设备（诊断、治疗类）的声场校准；
- 实验室超声特性研究、工业无损检测。
（四）Onda 水听器（美国 Onda Corporation）
核心类型：压电式水听器（以 PVDF 材料为核心）
技术原理：基于 PVDF 聚合物的压电效应，将水下声压转化为电信号，敏感元件采用薄膜结构，适配不同频率范围需求。
典型特性：
- 频率覆盖宽（常规 0.1MHz 至 50MHz），灵敏度可达 - 200dB re:1V/μPa 级别；
- 提供针式、膜式等多种探头形态，探头直径 0.2mm 至 5mm 可选；
- 支持定制化电缆长度与连接器，适配不同测试系统。
核心优势：
1.动态范围大，适配从低声压到高声压的测量场景；
1.稳定性强，校准数据可靠，支持绝对声级测量；
1.产品线丰富，可匹配医疗、科研、工业等多领域需求。
典型应用： - 超声治疗设备（如肿瘤消融）的性能验证；
- 超声造影剂研发、水声工程模型测试；
- 高压超声场的安全评估。

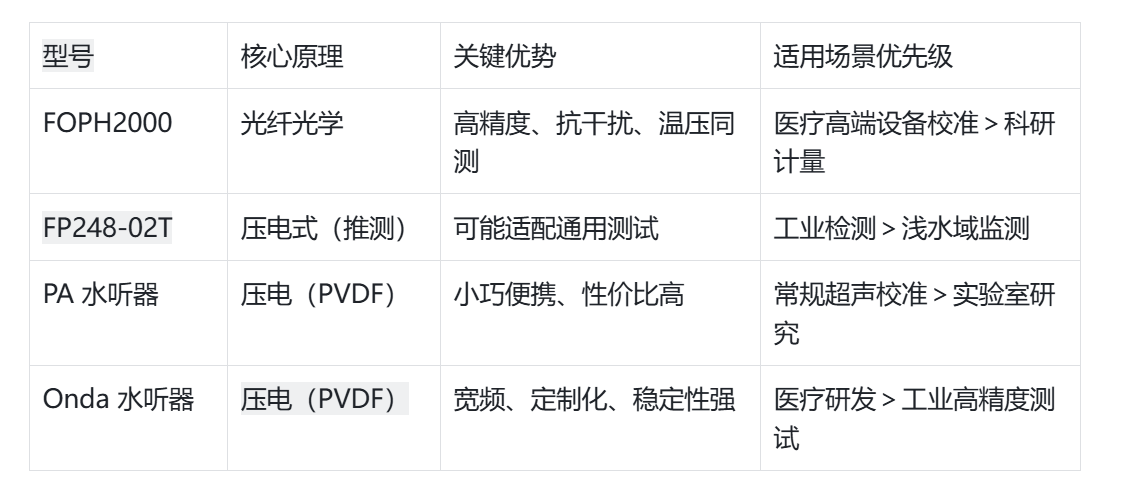

三、型号选型对比参考
