AOI在钢铁行业检测领域中的应用

🎯AOI在钢铁行业检测领域中的应用

钢铁作为工业制造的 “基石”，从热轧卷板、型材到精密冲压件，其表面缺陷、尺寸精度、焊接质量直接决定下游产品（如汽车、机械、建筑）的可靠性。钢铁生产环境恶劣（高温、粉尘、高速），传统人工检测存在 “高温环境危险、缺陷漏检率高、检测效率低” 的痛点 —— 难以发现 0.1mm 级的微小裂纹、氧化皮，且高速生产线（如热轧卷板线）人工根本无法跟上检测节奏。

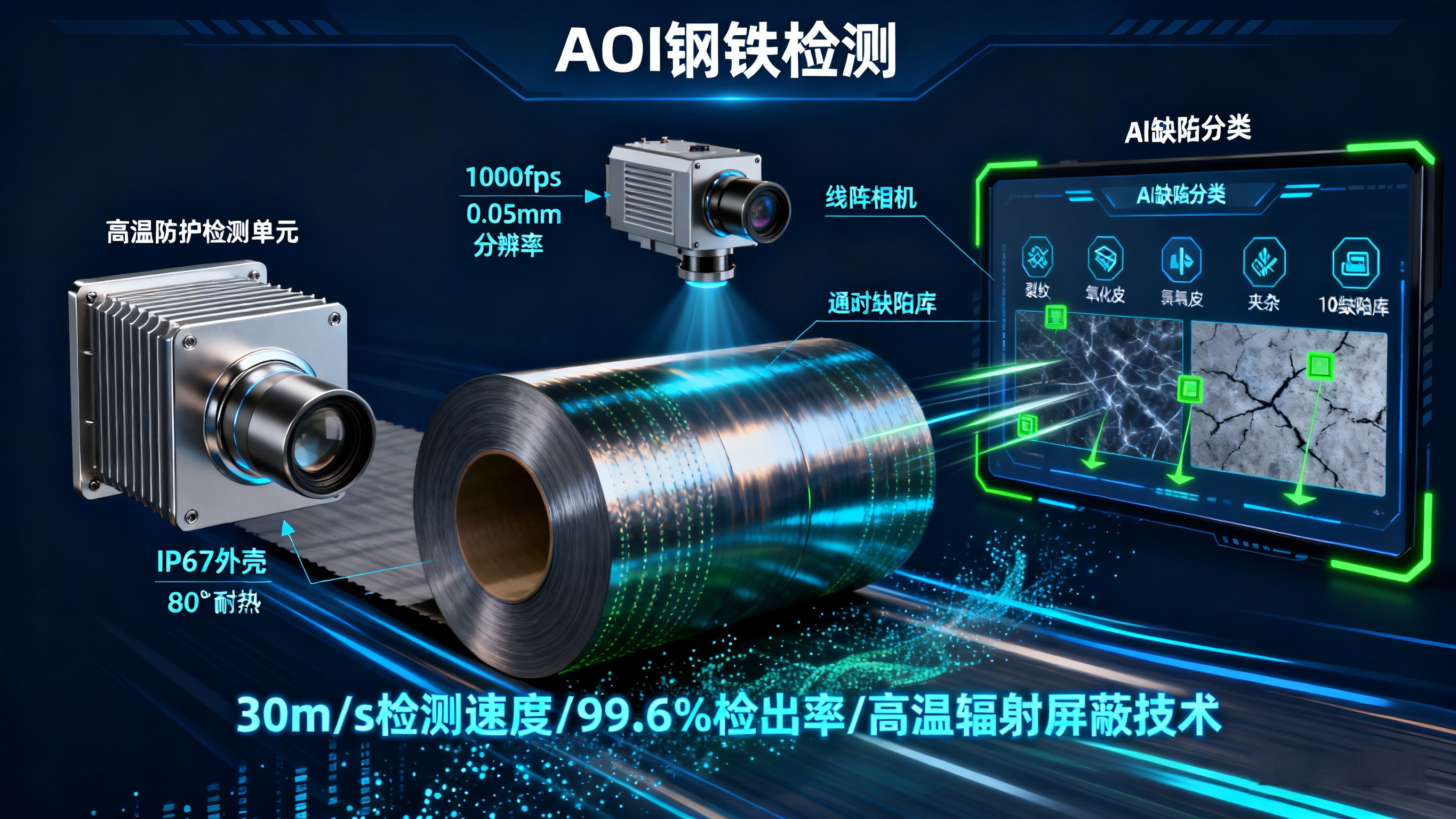

AOI（自动光学检测） 凭借高温适配、高速成像、AI 智能识别等优势，成为钢铁行业全流程质量管控的 “硬核利器”，从热轧生产到成品加工，精准拦截各类缺陷，既保障产品质量，又提升生产效率。今天就拆解 AOI 的 3 大核心应用场景，解析其如何为钢铁行业 “降本增效、护航品质”。

🎯一、先搞懂：AOI 为何适配钢铁行业检测？核心是 “抗造 + 高速 + 精准”

钢铁检测的难点集中在 “环境恶劣、生产高速、缺陷多样”，传统检测手段难以突破瓶颈。AOI 针对钢铁行业特性优化设计，核心优势体现在三方面：

1. 高温与粉尘耐受：设备防护等级≥IP67，支持 - 20℃~80℃宽温工作，镜头搭载自动吹扫装置，能抵御热轧车间的高温辐射、金属粉尘与水汽，稳定运行；

2. 高速动态检测：搭载高帧率线阵相机（帧率≥1000fps），可适配 30m/s 以上的高速生产线，实现 “边生产边检测”，不影响生产节奏；

3. 多缺陷精准识别：通过 AI 缺陷识别算法，能精准区分裂纹、氧化皮、划痕、夹杂等 10 余种钢铁常见缺陷，最小可识别 0.05mm 级微观缺陷；

4. 数据化追溯：自动记录缺陷位置、尺寸、类型，生成质量报表，助力定位轧制参数、模具磨损等制程问题，实现 “检测 - 优化” 闭环。

简单说：AOI 就像钢铁生产的 “智能质检卫士”，既能在恶劣环境下稳定工作，又能跟上高速生产节奏，还能精准揪出微小缺陷，是平衡 “生产效率、产品质量、安全成本” 的核心保障。

🎯二、AOI 在钢铁行业检测的 3 大核心应用场景

钢铁生产流程中，热轧卷板表面检测、型材尺寸与缺陷检测、焊接件焊缝质量检测三大环节直接决定产品合格率，以下 3 个场景是 AOI 的核心应用领域：

💥1. 场景 1：热轧卷板表面检测 —— 拦截 “轧制阶段” 隐形缺陷

🌟核心需求

热轧卷板在高温轧制过程中，易出现裂纹、氧化皮、划痕、夹杂、辊印等缺陷。这些缺陷会导致卷板后续加工（如冲压、涂装）时开裂、涂层脱落，且高速生产线（速度≥25m/s）人工无法实时检测，传统抽检漏检率极高。

✅AOI 解决方案

选用热轧卷板专用 AOI 检测系统（搭载高分辨率线阵相机 + 多色光源），安装在热轧生产线出口，卷板高速通过时，相机快速扫描全表面，AI 算法自动识别各类缺陷。例如某钢铁厂 2050mm 热轧卷板线检测：

• 痛点：人工抽检 + 离线检测，裂纹、夹杂漏检率 35%，每天因表面缺陷导致的退货超 50 吨，损失超 15 万元（每吨热轧卷板成本约 3000 元）；全卷检测需离线耗时 2 小时，影响交付效率；

• 落地效果：部署 AOI 检测系统后，卷板以 30m/s 速度生产时可实时全检，各类缺陷检出率 99.6%，漏检率降至 0.3%；每天减少退货 49.5 吨，年节省成本超 5400 万元；缺陷数据反馈至轧制车间，优化轧制温度与辊缝参数，卷板合格率从 88% 提升至 99.5%。

✅适配场景

热轧卷板、中厚板表面裂纹 / 氧化皮 / 划痕检测、带钢边部毛刺与裂边识别、轧制过程中辊印 / 夹杂缺陷排查。

💥2. 场景 2：型材（型钢 / 钢管）尺寸与缺陷检测 —— 保障 “成型阶段” 精度合规

🌟核心需求

型钢（工字钢、角钢）、钢管等型材在成型、矫直过程中，易出现尺寸偏差（如截面尺寸超差、直线度不达标）、表面裂纹、凹坑等缺陷。传统人工用卡尺、卷尺测量，效率低、误差大，且难以发现隐蔽的内部裂纹（如钢管内壁裂纹）。

✅AOI 解决方案

选用型材专用 AOI 检测系统（支持 2D+3D 融合检测，搭载激光轮廓传感器），通过多视角成像与激光扫描，实现型材截面尺寸测量与表面 / 内壁缺陷识别。例如某钢管厂检测 Φ159mm 无缝钢管：

• 痛点：人工逐根测量尺寸 + 超声抽检内壁缺陷，尺寸测量误差 ±0.5mm，内壁裂纹（≥0.2mm）漏检率 32%，每天因尺寸超差、裂纹导致的返工超 30 根，损失超 9 万元（每根钢管成本约 3000 元）；每根检测需 10 分钟，效率低下；

• 落地效果：部署型材 AOI 设备后，每根钢管检测时间缩短至 1 分钟，截面尺寸测量精度 ±0.05mm，内壁裂纹、表面凹坑检出率 99.5%，返工率降至 0.4%；每天减少返工 29.8 根，年节省成本超 3200 万元，型材交付周期缩短 50%。

✅适配场景

工字钢 / 角钢截面尺寸与直线度检测、无缝钢管 / 焊管内壁 / 外壁裂纹识别、型材表面凹坑 / 划伤 / 锈蚀检测、钢筋直径与肋高尺寸测量。

💥3. 场景 3：钢铁焊接件焊缝质量检测 —— 守住 “组装阶段” 结构安全

🌟核心需求

钢铁焊接件（如钢结构厂房构件、机械装备底座、管道法兰）的焊缝易出现气孔、夹渣、未焊透、裂纹等缺陷，这些缺陷会导致焊接件强度不足，长期受力下可能断裂，传统人工磁粉检测、射线检测效率低，且对微小气孔（≥0.5mm）漏检率高。

✅AOI 解决方案

选用焊缝专用 AOI 检测系统（搭载激光扫描 + 视觉成像融合算法），通过激光生成焊缝 3D 轮廓，视觉成像识别表面缺陷，配合焊缝跟踪算法实现全长度检测。例如某钢结构厂检测厂房钢梁焊缝：

• 痛点：人工磁粉检测 + 射线抽检，焊缝气孔漏检率 30%，未焊透漏检率 25%，每天因焊缝缺陷导致的返工超 20 件，损失超 12 万元（每件钢梁成本约 6000 元）；每件检测需 8 小时，严重影响工期；

• 落地效果：部署焊缝 AOI 设备后，每件钢梁检测时间缩短至 1 小时，焊缝气孔、夹渣、裂纹检出率 99.4%，返工率降至 0.3%；每天减少返工 19.8 件，年节省成本超 4300 万元，焊接件结构安全合格率从 86% 提升至 99.6%，且检测数据可追溯，满足建筑行业合规要求。

✅适配场景

钢结构构件焊缝缺陷检测、管道法兰焊接质量排查、机械装备底座焊缝气孔 / 夹渣识别、船舶 / 工程机械焊接件裂纹检测。

🎯三、AOI 在钢铁行业检测应用的 3 个关键注意点

1. 按检测对象选 “专用配置”，避免适配差：

• 热轧卷板检测：选 “高帧率线阵相机 + 抗高温光源”，重点关注高速动态成像能力（≥30m/s）与多缺陷识别算法；

• 型材检测：选 “激光轮廓传感器 + 多视角面阵相机”，支持截面尺寸测量与内壁 / 外壁缺陷同步检测；

• 焊缝检测：选 “3D 激光扫描 + 焊缝跟踪算法”，适配直线、环形等不同类型焊缝，确保全长度覆盖。

1. 按环境与速度匹配参数：

• 速度适配：高速生产线（如热轧卷板）选线阵相机（帧率≥1000fps），静态 / 低速场景（如焊接件）选面阵相机（分辨率≥1200 万像素）；

• 环境适配：热轧车间选耐高温（≥80℃）、防尘防水（IP67）设备，镜头加自动吹扫装置；户外检测选抗强光、抗温差设备；

• 精度适配：精密型材（如机械用钢管）选尺寸测量精度 ±0.05mm 的设备，普通建筑用型钢选 ±0.1mm 即可，平衡精度与成本。

1. 重视数据联动与运维：

• 关联制程参数：将 AOI 缺陷数据与轧制温度、辊缝压力、焊接电流等参数联动，若某批次卷板裂纹增多，及时调整轧制工艺；

• 定期校准维护：高速检测设备每月校准 1 次，静态检测设备每季度校准 1 次，用标准缺陷样板（如标准裂纹、尺寸样板）确保检测精度；

• 镜头清洁：热轧车间需每 2 小时自动吹扫镜头，避免金属粉尘附着影响成像，定期用专用清洁剂清洁镜头表面。

🎯总结：AOI—— 钢铁行业高质量生产的 “核心标配”

在钢铁行业向 “高端化、精细化、高效化” 发展的趋势下，AOI 已从 “可选检测设备” 成为 “必配质量工具”。它不仅能精准拦截热轧、型材、焊接等核心环节的缺陷，保障产品质量与下游应用安全，更能通过数据驱动制程优化，降低返工与退货成本，提升企业市场竞争力。

选 AOI 设备前，先明确 “检测环节（热轧 / 型材 / 焊接）、生产速度、精度需求与环境条件”，再匹配专用配置与算法，就能最大化发挥 AOI 的价值。
