第3章：图像预处理单元

欢迎回来

在第2章：DeepSeek-OCR主模型（VLLM集成）中，我们探索了DeepSeek-OCR的"大脑"——DeepseekOCRForCausalLM模型如何协调不同组件来理解文档。

但在"大脑"施展魔力之前，有个关键的第一步：原始图像预处理。就像厨师烹饪前需要洗净、切配食材一样，图像预处理单元正是为DeepSeek-OCR准备"视觉食材"的工序。

核心问题：原始图像杂乱无章

假设向DeepSeek-OCR输入文档图像，可能是：

200x300像素的小票图片
5000x7000像素的工程图纸扫描件
倾斜拍摄的照片
大型PDF中的某一页

这些图像尺寸各异。如果直接输入原始图像，模型将不堪重负！它需要统一、干净且尺寸适当的输入才能发挥最佳性能。

图像预处理单元的职责就是将任意原始图像转换为标准化、易处理的格式，供模型的"眼睛"（基于SAM和CLIP的视觉编码器）分析。

图像预处理单元的功能

主要由DeepseekOCRProcessor类实现的预处理单元，如同专业后厨团队，执行以下关键步骤：

尺寸调整与填充：确保所有图像（或其局部）转为统一尺寸。过小图像添加空白边距，过大图像则缩放。
动态裁剪（分块处理）：对超大图像，简单缩放会丢失细节。该单元智能地将大图切割为重叠的"图块"，让模型既能把握整体布局又能聚焦细节。
数值转换：将像素信息转换为模型可处理的张量格式，并进行归一化处理以提升模型学习效率。
元数据生成：记录图像处理过程的关键信息（如分块数量、原始位置），帮助模型理解空间上下文。
占位符替换：将文本提示中的特殊标记<image>替换为代表图像部分的唯一标记序列，指导语言模型整合视觉信息。

使用图像预处理单元：`DeepseekOCRProcessor`

在第1章：VLLM推理运行器中曾简要接触过DeepseekOCRProcessor，它是准备图像的核心工具。

回顾run_dpsk_ocr_image.py中的代码片段：

# 第1章：准备图像和提示
from process.image_process import DeepseekOCRProcessor# 加载原始图像
image_raw = Image.open(INPUT_PATH).convert('RGB')# 将图像转换为模型专用格式（标记化）
image_features = DeepseekOCRProcessor().tokenize_with_images(images = [image_raw],  # 支持批量处理（本例单张）bos=True, eos=True,    # 添加起止标记cropping=CROP_MODE     # 是否启用分块
)

关键方法tokenize_with_images()接收原始图像和裁剪设置，返回包含以下内容的image_features：

input_ids：文本提示的数值表示，其中<image>被替换为视觉标记序列
pixel_values：调整后的全局视图数值数据
images_crop：分块图像的数值数据（如有）
images_spatial_crop：记录分块行列数的元数据

内部机制：预处理工作流

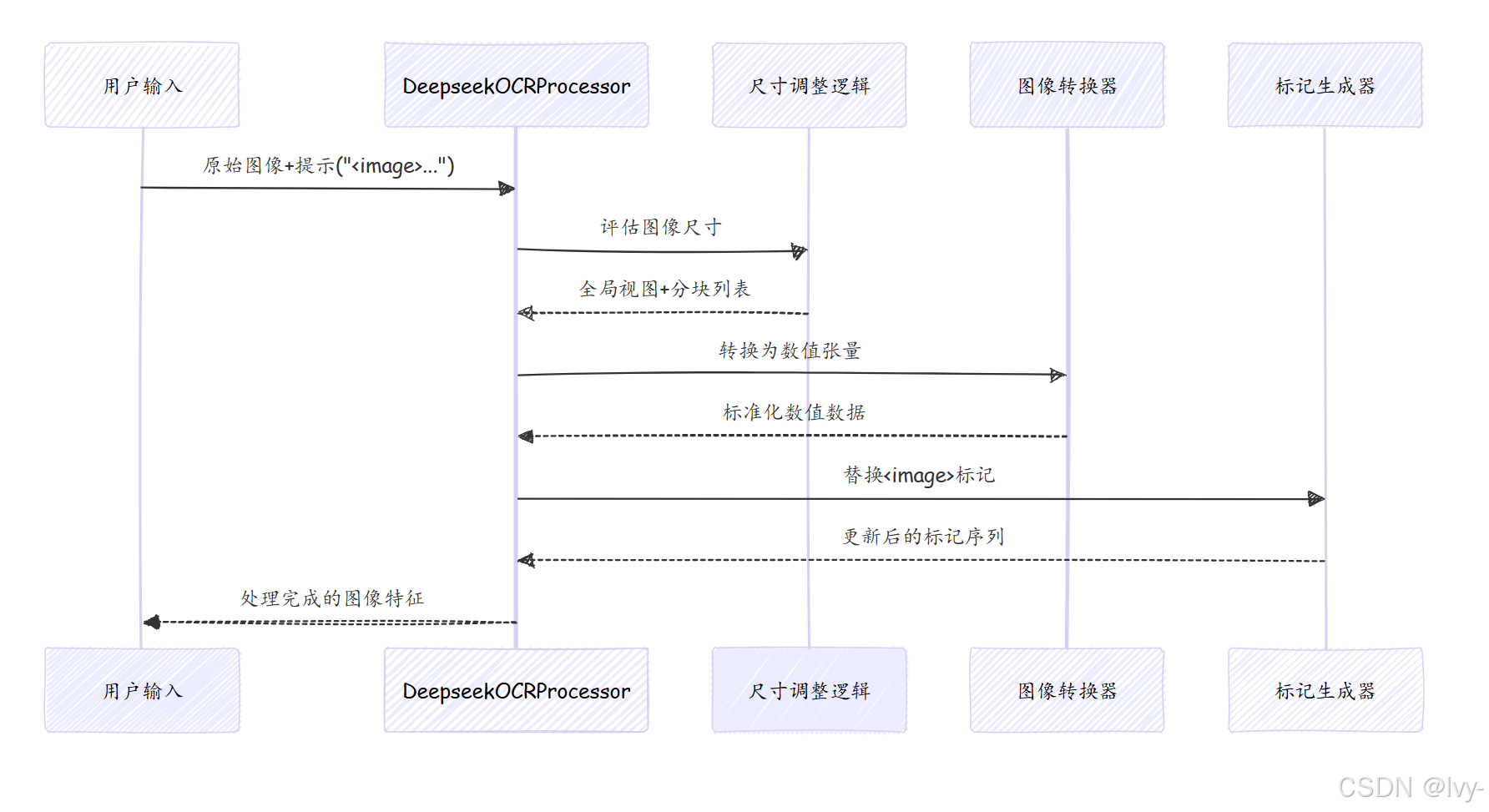

处理流程图示

在这里插入图片描述

核心代码（`process/image_process.py`）

1. 处理器初始化

class DeepseekOCRProcessor(ProcessorMixin):def __init__(self):self.image_size = IMAGE_SIZE  # 分块尺寸(如640)self.base_size = BASE_SIZE    # 全局视图尺寸(如1024)self.image_transform = ImageTransform()  # 数值转换器self.tokenizer = LlamaTokenizerFast()    # 文本标记器self.image_token_id = self.tokenizer.vocab["<image>"]  # 视觉标记ID

实现机制

图像处理流水线包含几何变换和数值标准化
文本处理采用基于Llama的subword分词算法
ProcessorMixin基类提供了数据批处理和内存管理的基础功能。

2. 核心标记化方法

def tokenize_with_images(self, images, cropping=True):# 分割提示文本text_splits = PROMPT.split("<image>")  # 如["", "总结该文档..."]for text_sep, image in zip(text_splits, images):# 动态分块决策if cropping and needs_cropping(image):tiles, crop_ratio = dynamic_preprocess(image)  # 智能分块# 生成全局视图global_view = pad_to_size(image, self.base_size)# 分块处理if crop_ratio > 1:processed_tiles = [self.image_transform(tile) for tile in tiles]# 计算视觉标记数量num_base_tokens = calculate_tokens(self.base_size)token_seq = [self.image_token_id] * num_base_tokensif crop_ratio > 1:num_tile_tokens = calculate_tokens(self.image_size)token_seq += [self.image_token_id] * num_tile_tokens * total_tiles# 组合最终输出return {"input_ids": torch.cat([text_tokens, token_seq]),"pixel_values": global_view_tensor,"images_crop": stacked_tiles if tiles else zero_tensor,"images_spatial_crop": crop_ratio_tensor}
