LVS-NAT、DR、TUN模式配置

news 2025/11/3 9:42:56

1、负载调度器配置

配置IP地址

增加一块网卡

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens34
vim ifcfg-ens34
TYPE=Ethernet
BOOTPROTO=static
NAME=ens34
DEVICE=ens34
ONBOOT=yes
IPADDR=192.168.116.111
PREFIX=24
​
systemctl restart NetworkManager

安装ipvsadm

yum  install -y ipvsadm

开启路由转发功能【根据应用场景选择是否开启】

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
sysctl -p

加载ip_vs模块

modprobe ip_vs
lsmod |grep ip_vs
ip_vs                 145458  0
nf_conntrack          139264  6 ip_vs,nf_nat,nf_nat_ipv4,xt_conntrack,nf_nat_masquerade_ipv4,nf_conntrack_ipv4
libcrc32c              12644  4 xfs,ip_vs,nf_nat,nf_conntrack

启动ipvsadm服务

touch /etc/sysconfig/ipvsadm
systemctl enable --now ipvsadm

配置负载分配策略

ipvsadm -A -t 192.168.115.111:80 -s rr
ipvsadm -a -t 192.168.115.111:80 -r 192.168.116.112:80 -m
ipvsadm -a -t 192.168.115.111:80 -r 192.168.116.113:80 -m

保存策略

ipvsadm-save > /etc/sysconfig/ipvsadm

2、web节点配置

安装nginx

yum install -y epel-release
yum install -y nginx

配置IP

TYPE=Ethernet
BOOTPROTO=static
NAME=ens33
DEVICE=ens33
ONBOOT=yes
IPADDR=192.168.116.112
PREFIX=24
GATEWAY=192.168.116.111
ifdown ens33 ;ifup ens33

3、测试

curl 192.168.115.111

LVS-DR模式配置

  1. 通过负载均衡器配置：将负载均衡器的IP地址设置为Web节点的虚拟IP（VIP）地址。这样，客户端的请求将发送到负载均衡器的VIP地址。

  2. 客户端请求到达负载均衡器：当客户端发送请求到负载均衡器的VIP地址时，负载均衡器会接收到请求。

  3. 负载均衡器将请求转发到后端Web节点：负载均衡器将请求转发到其中一个后端Web节点。它通过修改目标IP地址为相应的Web节点的IP地址，并修改源IP地址为负载均衡器自身的IP地址，然后将请求发送到相应的Web节点。

  4. Web节点响应请求：Web节点接收到来自负载均衡器的请求后，根据请求进行处理，并生成响应。

  5. Web节点将响应地址重写：在发送响应之前，Web节点将响应的源IP地址设置为负载均衡器的VIP地址，这样响应将会返回到负载均衡器。

  6. 负载均衡器将响应发送回客户端：负载均衡器收到来自Web节点的响应后，将响应发回给客户端。客户端认为响应来自负载均衡器的VIP地址。

通过LVS DR模式，Web节点之间的通信是通过负载均衡器进行转发与地址重写实现的，从而实现了负载均衡和高可用性。

1、负载调度器配置

调整ARP参数

vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects= 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p

配置虚拟IP地址

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens33:0
​

安装ipvsadm

yum  install -y ipvsadm

加载ip_vs模块

modprobe ip_vs
lsmod |grep ip_vs

启动ipvsadm服务

touch /etc/sysconfig/ipvsadm
systemctl enable ipvsadm

配置负载分配策略

ipvsadm -A -t 192.168.115.110:80 -s rr
ipvsadm -a -t 192.168.115.110:80 -r 192.168.115.112:80 -g
ipvsadm -a -t 192.168.115.110:80 -r 192.168.115.113:80 -g

保存策略

ipvsadm-save > /etc/sysconfig/ipvsadm

2、web节点配置

调整ARP参数

作用：防止VIP在同一网络产生IP地址冲突

vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.default.arp_ignore=1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce=2
​
sysctl -p

内核参数详解

- "net.ipv4.conf.all.arp_ignore=1": 此设置指示系统不应对分配给系统的任何IP地址的ARP请求作出响应。
- "net.ipv4.conf.all.arp_announce=2": 此设置指示系统应在其生成的ARP请求中将自己的IP地址作为源地址进行广播。
- "net.ipv4.conf.default.arp_ignore=1": 此设置类似于第一个设置，但仅适用于默认网络接口。
- "net.ipv4.conf.default.arp_announce=2": 此设置类似于第二个设置，但仅适用于默认网络接口。
- "net.ipv4.conf.lo.arp_ignore=1": 此设置指示系统不应对环回接口（lo）分配的任何IP地址的ARP请求作出响应。
- "net.ipv4.conf.lo.arp_announce=2": 此设置指示系统应在环回接口（lo）生成的ARP请求中广播其自己的IP地址作为源地址。
​
1. net.ipv4.conf.all.arp_ignore：将其设置为1，表示Web节点将忽略针对本地IP地址的ARP请求。这样可以防止Web节点响应其他节点的ARP请求，避免网络混乱。
2. net.ipv4.conf.all.arp_announce：将其设置为2，表示Web节点将使用自己的IP地址作为发送ARP请求时的源地址。这样可以确保响应的ARP请求返回到负载均衡器，而不是被路由丢弃。
3. net.ipv4.conf.default.arp_ignore和net.ipv4.conf.default.arp_announce：类似于前两个参数，但仅适用于默认网络接口。
4. net.ipv4.conf.lo.arp_ignore和net.ipv4.conf.lo.arp_announce：类似于前两个参数，但仅适用于环回接口（lo）。在DR模式下，为了实现返回流量的负载均衡，环回接口也需要进行相应的配置。
​
这些内核参数的配置可以确保Web节点正确地处理与负载均衡器之间的通信和ARP请求。通过使用这些参数，Web节点可以正确地响应和转发来自负载均衡器的请求，并确保返回流量经过负载均衡器，从而实现了负载均衡和高可用性。

配置虚拟IP地址

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.115.110
NETMASK=255.255.255.255
ONBOOT=yes
NAME=loopback:0
​
ifup lo:0  #CentOS7
systemctl stop NetworkManager
systemctl start NetworkManager

添加回环路由

route add -host 192.168.115.110/32 dev lo:0

安装httpd

yum install -y httpd

3、测试

curl 192.168.115.110

一、实验环境

主机名称ip角色
lvs-tun192.168.100.100lvs调度器,VIP:192.168.100.101
web1192.168.100.1后端web服务器1
web2192.168.100.2后端web服务器2
client192.168.100.3客户端

二、搭建lvs调度器的TUN模式

1、lvs-tun调度器配置

#清除DR模式的策略
ipvsadm -C
#查看策略
ipvsadm -L
[root@lvs-tun ~]# ipvsadm -C
[root@lvs-tun ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
#加载隧道模块
[root@lvs-tun ~]# modprobe ipip
[root@lvs-tun ~]#  ip a
#添加ip临时添加
[root@lvs-tun ~]# ip addr add 192.168.100.101/24 dev tunl0
#使网卡生效
[root@lvs-tun ~]# ip link set up tunl0
#开启路由转发功能
[root@lvs-tun ~]# cat /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@lvs-tun ~]# sysctl -p
###删除tunl0路由
[root@lvs-tun ~]# ip route del 192.168.100.0/24 dev tunl0

在隧道模式里面添加策略

#设置轮询调度
[root@lvs-tun ~]# ipvsadm -A -t 192.168.100.101:80 -s rr
#-i表示隧道模式，轮询web服务器
[root@lvs-tun ~]# ipvsadm -a -t 192.168.100.101:80 -r 192.168.100.1:80 -i
[root@lvs-tun ~]# ipvsadm -a -t 192.168.100.101:80 -r 192.168.100.2:80 -i
#保存策略
[root@lvs-tun ~]# ipvsadm-save > /etc/sysconfig/ipvsadm
#查看策略文件
[root@lvs-tun ~]# cat /etc/sysonfig/ipvsadm

2、web服务器配置

[root@web1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.all.arp_announce=2
[root@web1 ~]# sysctl -p
#加载隧道模块
[root@web1 ~]# modprobe ipip
[root@web1 ~]# ip a
#添加ip临时添加
[root@web1 ~]# ip addr add 192.168.100.101/24 dev tunl0
#网卡生效
[root@web1 ~]# ip link set up tunl0
###删除tunl0路由
[root@web1 ~]# ip route del 192.168.100.0/24 dev tunl0
​

3、抓包验证

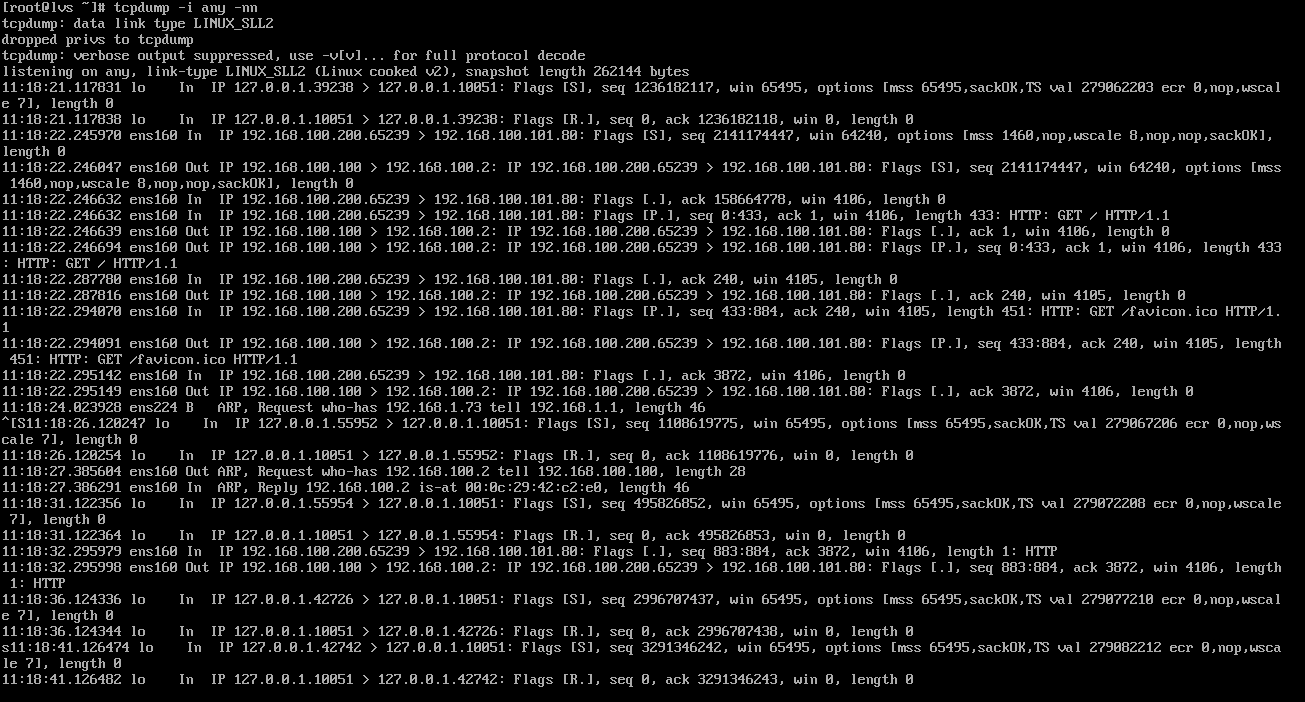

  1. 调度器抓包
tcpdump -i any -nn

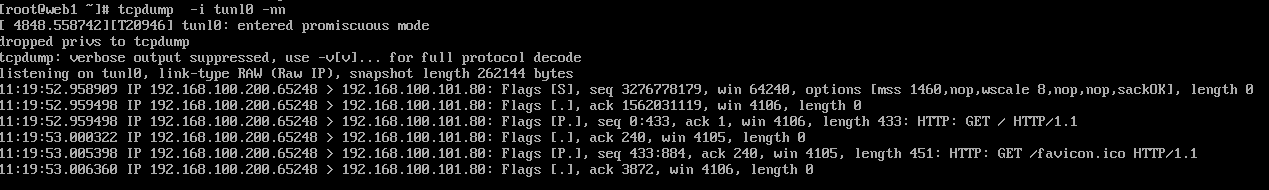

  1. 真实web服务抓包
tcpdump -i tunl0 -nn

三、注意

在web1和web2上面分别修改反向过滤规则，防止丢包 【不是绝对必须，但强烈建议】

  • 在 LVS - TUN 模式下，通常需要将反向路径过滤设置为0或2，以防止丢包。因为真实服务器从隧道接口接收请求，但响应数据包是通过物理接口发送回客户端的，严格的反向路径过滤（1）会认为这是非法的数据包而丢弃。

  • 系统会对流入的数据包进行反向路径校验，入包的数据是100，如果出包的数据不是100 ；这个数据就会被丢弃，所以我们要消除反向过滤的影响 。

  • 由于隧道模式实现的是不同网段的主机进行通信，如果信息要从服务端返回到客户端时 ，假设客户端和服务端不在同一个网段，数据根本出不去，所以我们需要关闭反向参数检验 。

rp_file参数用于控制系统是否开启对数据包源地址的校验，有三个值，含义分别如下：

  • 0：表示不开启源地址校验

  • 1：开启严格的反向路径校验，对每个进来的数据包，校验其反向路径是否是最佳路径，如果反向路径不是最佳路径，则直接丢弃该数据包

  • 2：开启松散的反向路径校验，对每个进来的数据包，校验其源地址是否可达，即反向路径是否能通（通过任意网口），如果反向路径不通，则直接丢弃该数据包

cat /etc/sysctl.conf
​
net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.default.rp_filter=0
net.ipv4.conf.eth0.rp_filter=0
net.ipv4.conf.tunl0.rp_filter=0
sysctl -p
sysctl -w net.ipv4.conf.all.rp_filter=0
sysctl -w net.ipv4.conf.default.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.tunl0.rp_filter=0
sysctl -a | grep rp_filter
