ESP32 分区表配置指南(ArduinoIDE2.X.X)

news 2025/11/3 7:20:03

提示：本文内容仅供学习参考。Author: Jonnie Walker CGC

在Arduino IDE中配置分区表有几种方法。我将为您详细介绍每种方法的位置和配置步骤。

方法1：使用内置分区方案（推荐）

步骤：

打开Arduino IDE
选择 工具 → 开发板 → ESP32S3 Dev Module
选择 工具 → Partition Scheme → 16MB Flash (3MB APP, 9.5MB FATFS)

如果找不到这个选项，可以使用以下自定义分区表。这里只作为例子，你可以根据自己需求选择。

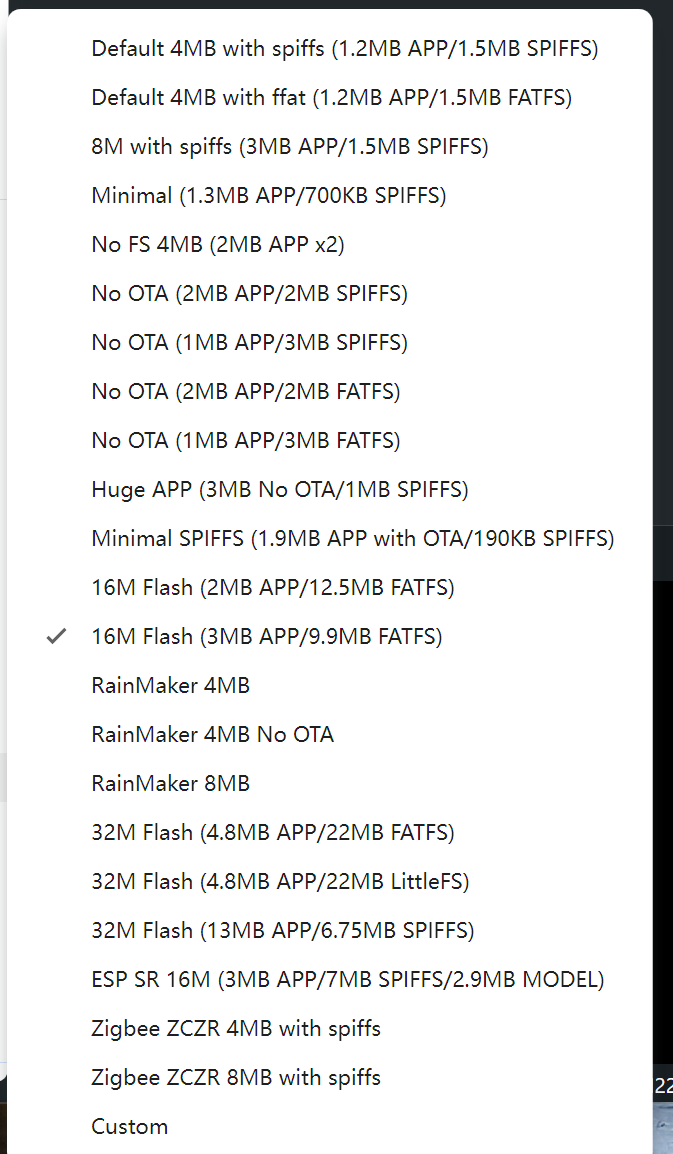

图1

图1中内容都是ArduinoIDE中默认现有的分区。

方法2：创建自定义分区表文件

1. 创建分区表文件

在您的项目文件夹中创建一个名为 partitions.csv 的文件：Flash:16M

partitions.csv

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x5000,
otadata,  data, ota,     0xe000,  0x2000,
app0,     app,  ota_0,   0x10000, 0x300000,
app1,     app,  ota_1,   0x310000,0x300000,
ffat,     data, fat,     0x610000,0x900000,
spiffs,   data, spiffs,  0xF10000,0xF0000,

2. 分区说明

分区名	类型	用途	大小
nvs	data	非易失性存储	20KB
otadata	data	OTA数据	8KB
app0	app	主应用程序	3MB
app1	app	OTA备份	3MB
ffat	data	FAT文件系统	9MB
spiffs	data	SPIFFS文件系统	960KB

方法3：修改现有分区方案

步骤：

找到Arduino ESP32包的分区表目录
通常位置：
- Windows: C:\Users\[用户名]\AppData\Local\Arduino15\packages\esp32\hardware\esp32\[版本]\tools\partitions
- Mac: ~/Library/Arduino15/packages/esp32/hardware/esp32/[版本]/tools/partitions
- Linux: ~/.arduino15/packages/esp32/hardware/esp32/[版本]/tools/partitions
复制一个现有的分区表文件（如default_16MB.csv），修改后保存为custom_16MB.csv

Arduino IDE 配置步骤

1. 开发板设置

这里我们就与ESP32S3为例：

工具 → 开发板: "ESP32S3 Dev Module"
工具 → USB CDC On Boot: "Enabled"
工具 → CPU Frequency: "240MHz (WiFi)"
工具 → Flash Size: "16MB (128Mb)"
工具 → Flash Mode: "QIO 80MHz"
工具 → Partition Scheme: "Custom Partition Table"
工具 → PSRAM: "OPI PSRAM" (如果您的ESP32-S3有PSRAM)

以上配置信息我使用的是方法3进行配置的！其余的默认进行了。

好了基本情况就这样。希望本内容对你有帮助! 感谢你能看这里！iTEM
