DDPG算法

深度策略性梯度算法(Deep Deterministic Policy Gradient，DDPG)：适用于连续动作空间
DDPG算法采用Actor-Critic框架，利用深度神经网络近似策略和动作价值函数，利用随机梯度法训练策略网络和价值网络模型中的参数，并通过经验回放和双重网络结构提高学习稳定性

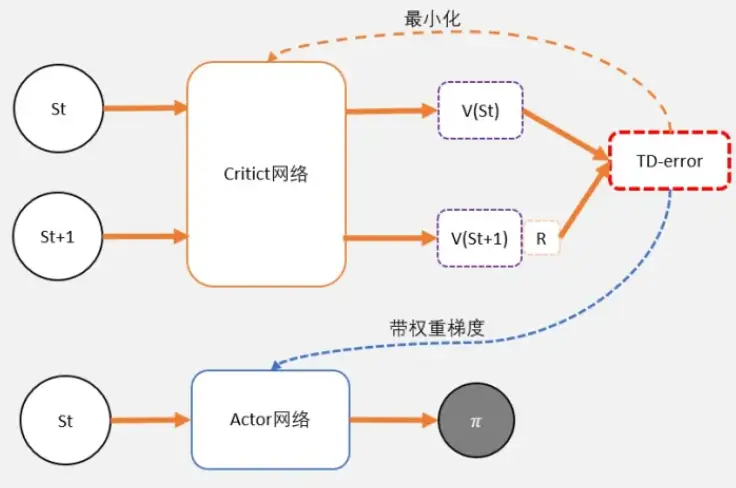

在Actor-Critic(AC)算法中，Critic网络的任务是评估当前策略并估计价值函数，并通过最小化时序差分误差来优化这个估计$\Rightarrow$${\delta }_t=R_{t+1}+\gamma V(s_{t+1})-V(s_t)$，TD-Error${\delta }_t$衡量了状态值估计与实际获得的回报之间的差异$\Rightarrow$如果价值函数估计与实际回报之间的TD-Error较大，减少Critic网络的误差，降低Actor网络的输出概率；如果价值函数估计与实际回报之间的TD-Error较小，减少Critic网络的误差，提高Actor网络的输出概率

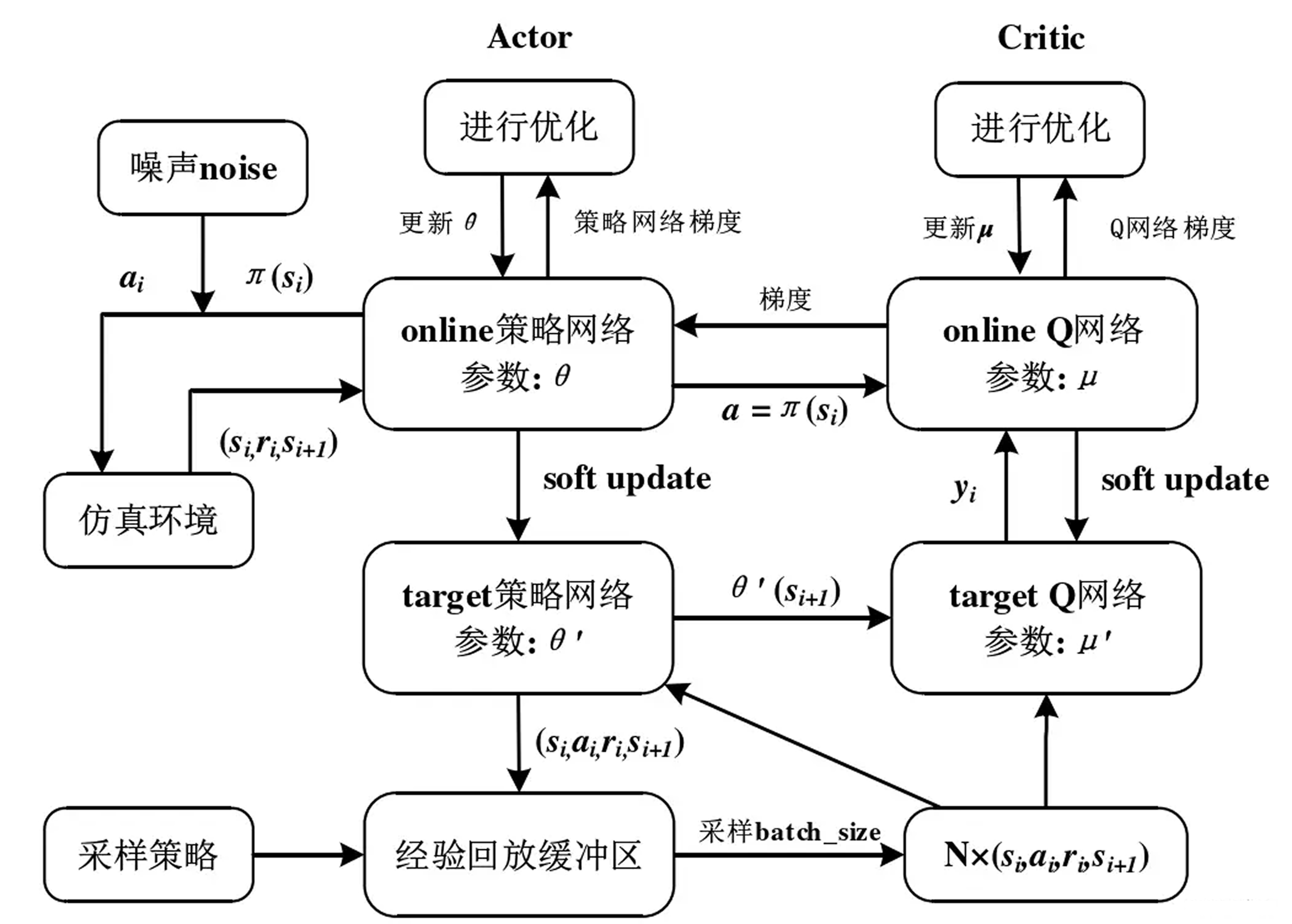

DDPG算法使用双重神经网络架构，对于策略函数和价值函数均使用双重神经网络架构（即Online网络和Target网络）；引入经验回放机制，Actor与环境交互产生的数据样本存储到经验池中，抽取批量数据样本进行训练

比喻：学生和老师的“错题本”​$\to$假设你是一个学生（主Actor网络），每天做题（生成动作），老师（Critic网络）会批改你的答案并打分（Q值）。但老师打分标准经常变，今天说答案A好，明天又说答案B好，导致你学得很混乱。于是，老师决定做一个​“错题本”​​（目标网络），记录过去稳定的评分标准，用来更温和地指导你学习

DDPG共包含4个神经网络，用于近似表示Q值函数和策略

1. Critic目标网络用于近似估计下一个时刻的状态—动作的Q值函数$Q_{w^{\prime }}(S_{t+1},{\pi }_{{\theta }^{\prime }}(S_{t+1}))$，其中下一个时刻的动作值${\pi }_{{\theta }^{\prime }}(S_{t+1})$是通过Actor目标网络近似估计得到的$\Rightarrow$当前状态下Q值函数的目标值$y_i=r_i+\gamma Q_{w^{\prime }}(S_{i+1},{\pi }_{{\theta }^{\prime }}(S_{i+1}))$
2. Critic训练网络输出当前时刻状态—动作的Q值函数$Q_w(S_t,a_t)$，用于对当前策略进行评价。通过最小化损失值（均方误差损失）来更新Critic网络的参数，Critic网络更新时的损失函数为$\text{loss}=\frac{1}{N}{\sum }_i(y_i-Q_w(S_i,a_i){)}^2$，其中$a_i={\pi }_{\theta }(S_i)+\epsilon$，$\epsilon$表示行为策略上的探索噪声
3. Actor目标网络用于提供下一个状态的策略，Actor训练网络则是提供当前状态的策略，结合Critic训练网络的Q值函数可以得到Actor在参数更新时的策略梯度${\nabla }_{{\pi }_{\theta }}J=\frac{1}{N}{\sum }_i{\nabla }_a{Q}_{w^{\prime }}(s,a){|}_{s=s_i,a={\pi }_{\theta }(s_i)}{\nabla }_{\theta }{\pi }_{\theta }(s){|}_{s_i}$，其中${\nabla }_a{Q}_{w^{\prime }}$是Critic提供的“目标信号”（“应该把动作往这个方向改”）、${\nabla }_{\theta }{\pi }_{\theta }(s)$是Actor内部的“传导机制”（“为了把动作往那个方向改，需要这样调整权重$\theta$”）、$\frac{1}{N}{\sum }_i$表示对从经验回放池中获取的$N$个样本的梯度取平均值
   演员Actor/策略网络${\pi }_{\theta }(s)$：给Actor一个状态$s$，Actor会确定地输出一个具体的动作$a$，即$a={\pi }_{\theta }(s)$
   评论家Critic/Q值网络$Q_{w^{\prime }}(s,a)$：给Critic一个状态$s$和一个动作$a$，Critic会告诉$(s,a)$组合的“价值”或“分数”
   演员(Actor)${\pi }_{\theta }$的目标是调整自己的参数$\theta$，使得它在任意状态$s$时，它所输出的动作$a={\pi }_{\theta }(s)$能让$Q_{w^{\prime }}(s,a)$的分数尽可能高$\Rightarrow$Actor的目标函数$J(\theta )$是所选动作的期望$Q$值，即$J(\theta )={\mathbb{E}}_{s\sim \rho }[Q_{w^{\prime }}(s,a)]$，其中$a={\pi }_{\theta }(s)$、$\rho$表示从经验回放池中采样的状态分布
   Actor通过梯度上升最大化$J(\theta )$，需要计算$J(\theta )$相对于Actor参数$\theta$的梯度${\nabla }_{\theta }J$
   链式法则：Actor的参数$\theta$决定了策略${\pi }_{\theta }$$\to$策略${\pi }_{\theta }(s)$决定了输出的动作$a$$\to$动作$a$和状态$s$决定了Critic的$Q$值$Q_{w^{\prime }}(s,a)$$\Rightarrow$如果稍微改变$\theta$，对最终分数$Q$的影响是$\frac{\partial Q}{\partial \theta }=\underset{\text{Q 对 a 的梯度}}{\underbrace{\frac{\partial Q}{\partial a}}}\cdot \underset{\text{a 对 }\theta \text{ 的梯度}}{\underbrace{\frac{\partial a}{\partial \theta }}}$

对于Critic目标网络参数$w^{\prime }$和${\theta }^{\prime }$的更新，DDPG通过软更新机制保证参数可以缓慢更新，从而提高学习的稳定性$\Rightarrow$$\begin{array}{rl}{w}^{\prime }& \leftarrow \xi w+(1-\xi )w^{\prime }\\ {\theta }^{\prime }& =\leftarrow \xi \theta +(1-\xi ){\theta }^{\prime }\end{array}$，其中$w^{\prime }$和${\theta }^{\prime }$是Critic目标网络的参数、$w$和$\theta$是Critic训练网络的参数、$\xi$表示Critic目标网络更新的速度

Critic目标网络的策略梯度，就是用“过去的你”生成的稳定动作，指导“现在的你”改进策略，防止被Critic的善变评价带跑偏

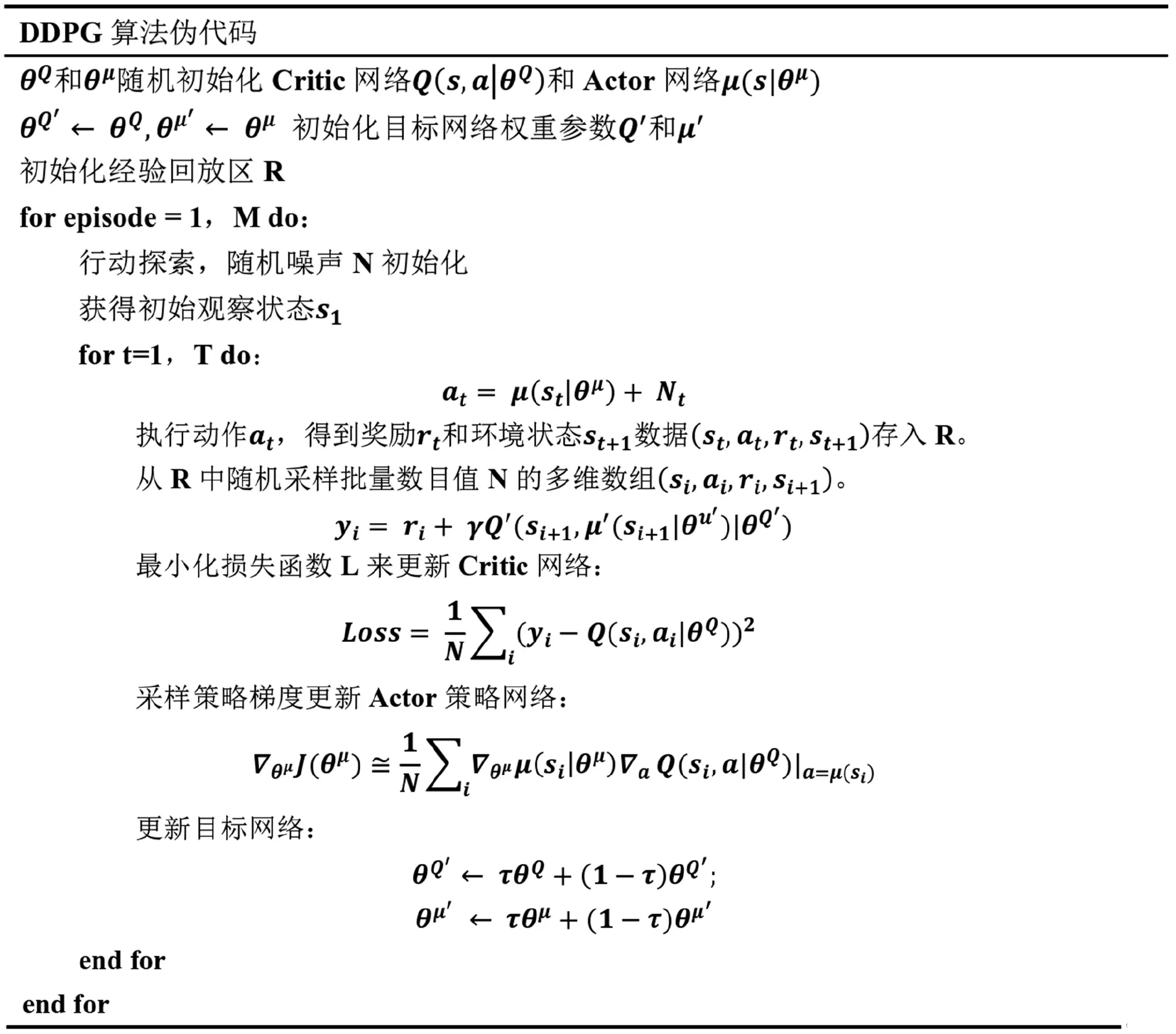

DDPG算法的伪代码

# -*- coding: utf-8 -*-
# @Author  : 楚楚
# @File    : 01DDPG.py
# @Software: PyCharmimport torch
import torch.nn as nn
import torch.optim as optim
import torch.nn.functional as F
import numpy as np
import collections
import random# 经验回放
class ReplayBuffer(object):def __init__(self, capacity):""":param capacity: 最大容量"""self.buffer = collections.deque(maxlen=capacity)def add(self, state, action, reward, next_state, done):"""在队列中添加数据:param state: 当前状态:param action: 动作:param reward: 奖励:param next_state: 下一个状态:param done: 是否完成:return:"""self.buffer.append((state, action, reward, next_state, done))def sample(self, batch_size):"""在队列中随机取样:param batch_size: batch size:return:"""transitions = random.sample(self.buffer, batch_size)state, action, reward, next_state, done = zip(*transitions)return np.array(state), action, reward, np.array(next_state), donedef size(self):return len(self.buffer)# 策略网络
class PolicyNet(nn.Module):def __init__(self, state_dim, hidden_dim, action_dim, action_bound):""":param state_dim: 状态数量:param hidden_dim: 隐层数据的维度:param action_dim: 动作数量:param action_bound: 环境可以接收的动作最大值"""super(PolicyNet, self).__init__()super(PolicyNet, self).__init__()self.action_bound = action_boundself.fc1 = nn.Linear(state_dim, hidden_dim)self.fc2 = nn.Linear(hidden_dim, action_dim)def forward(self, x):x = self.fc1(x)  # [b,state_dim]-->[b,hidden_dim]x = F.relu(x)x = self.fc2(x)  # [b,hidden_dim]-->[b,action_dim]x = torch.tanh(x)  # 缩放到 [-1,1]x = x * self.action_bound  # 缩放到 [-action_bound, action_bound]return x# 价值网络
class QValueNet(nn.Module):def __init__(self, state_dim, hidden_dim, action_dim):""":param state_dim: 状态数量:param hidden_dim: 隐层数据的维度:param action_dim: 动作数量"""super(QValueNet, self).__init__()self.fc1 = nn.Linear(state_dim + action_dim, hidden_dim)self.fc2 = nn.Linear(hidden_dim, hidden_dim)self.fc3 = nn.Linear(hidden_dim, 1)def forward(self, state, action):""":param state: 状态:param action: 动作:return:""""""拼接动作和状态: Q值函数是动作和价值的联合函数"""cat = torch.cat([state, action], dim=1)  # [b, state_dim + action_dim]x = self.fc1(cat)  # [b, hidden_dim]x = F.relu(x)x = self.fc2(x)  # [b, hidden_dim]x = F.relu(x)x = self.fc3(x)  # [b, 1]return x# DDPG
class DDPG(object):def __init__(self, state_dim, hidden_dim, action_dim, action_bound, sigma, action_lr, critic_lr, tau, gamma,device, weight_decay=5e-3):""":param state_dim: 状态数量:param hidden_dim: 隐层数据的维度:param action_dim: 动作数量:param action_bound: 环境可以接收的动作最大值:param sigma: 高斯噪声的标准差:param action_lr: 策略网络的learning rate:param critic_lr: 价值网络的learning rate:param tau: 目标网络的软更新参数:param gamma: 折扣因子:param device: 设备 cuda or cpu:param weight_decay: 权重衰减系数"""# 策略网络 -- 训练self.actor = PolicyNet(state_dim=state_dim, hidden_dim=hidden_dim, action_dim=action_dim,action_bound=action_bound).to(device)# 价值网络 -- 训练self.critic = QValueNet(state_dim=state_dim, hidden_dim=hidden_dim, action_dim=action_dim).to(device)# 策略网络 -- 目标self.target_actor = PolicyNet(state_dim=state_dim, hidden_dim=hidden_dim, action_dim=action_dim,action_bound=action_bound).to(device)# 价值网络 -- 目标self.target_critic = QValueNet(state_dim=state_dim, hidden_dim=hidden_dim, action_dim=action_dim).to(device)# 初始化价值网络的参数，两个价值网络的参数相同self.target_actor.load_state_dict(self.actor.state_dict())# 初始化策略网络的参数，两个策略网络的参数相同self.target_critic.load_state_dict(self.critic.state_dict())# 策略网络的优化器self.actor_optimizer = optim.AdamW(self.actor.parameters(), lr=action_lr, weight_decay=weight_decay)# 价值网络的优化器self.critic_optimizer = optim.AdamW(self.critic.parameters(), lr=critic_lr, weight_decay=weight_decay)self.gamma = gamma  # 折扣因子self.sigma = sigma  # 高斯噪声的标准差，均值设为0self.tau = tau  # 目标网络的软更新参数self.action_dim = action_dimself.device = device# 动作选择def take_action(self, state):""":param state: 当前状态:return:"""# list[state_dim]-->tensor[1,state_dim]state = torch.tensor(state, dtype=torch.float32).view(1, -1).to(self.device)# 策略网络计算出当前状态下的动作价值 [1,state_dim]-->[1,1]action = self.actor(state).item()# 给动作添加噪声，增加搜索action = action + self.sigma * np.random.randn(self.action_dim)return action# 软更新，每次learn的时候更新部分参数def soft_update(self, net, target_net):# 获取训练网络和目标网络需要更新的参数for target_parameter, parameter in zip(target_net.parameters(), net.parameters()):# 训练网络的参数更新要综合考虑目标网络和训练网络"""调用 target_parameter.data.copy_(source) 时，将 source 张量的数据复制到 target_parameter 张量的 .data 属性中可以更新 target_parameter 的值，而不会影响它的梯度信息，因为梯度信息存储在 .grad 属性中，而不是 .data 属性"""target_parameter.data.copy_(target_parameter.data * (1 - self.tau) + parameter.data * self.tau)# 训练def update(self, transition_dict):""":param transition_dict: 训练集:return:"""states = torch.tensor(transition_dict['states'], dtype=torch.float).to(self.device)  # [b,state_dim]actions = torch.tensor(transition_dict['actions'], dtype=torch.float).view(-1, 1).to(self.device)  # [b,1]rewards = torch.tensor(transition_dict['rewards'], dtype=torch.float).view(-1, 1).to(self.device)  # [b,1]next_states = torch.tensor(transition_dict['next_states'], dtype=torch.float).to(self.device)  # [b,state_dim]dones = torch.tensor(transition_dict['dones'], dtype=torch.float).view(-1, 1).to(self.device)  # [b,1]# 策略目标网络获取下一时刻的动作next_actions = self.target_actor(next_states)# 价值目标网络获取下一个时刻动作的价值next_q_values = self.target_critic(next_states, next_actions)# 当前时刻动作价值的目标值q_targets = rewards + self.gamma * next_q_values * (1 - dones)# 当前时刻动作价值的预测值q_values = self.critic(states, actions)# 预测值和目标值之间的均方差损失critic_loss = torch.mean(F.mse_loss(q_values, q_targets))# 价值网络的梯度self.critic_optimizer.zero_grad()critic_loss.backward()self.critic_optimizer.step()# 当前状态下选择的动作current_actions = self.actor(states)# 当前状态下动作的价值scores = self.critic(states, current_actions)# 计算损失# 最小化负的期望回报，即最大化期望回报actor_loss = -torch.mean(scores)self.actor_optimizer.zero_grad()actor_loss.backward()self.actor_optimizer.step()# 软更新策略网络的梯度self.soft_update(self.actor, self.target_actor)# 软更新价值网络的梯度self.soft_update(self.critic, self.target_critic)

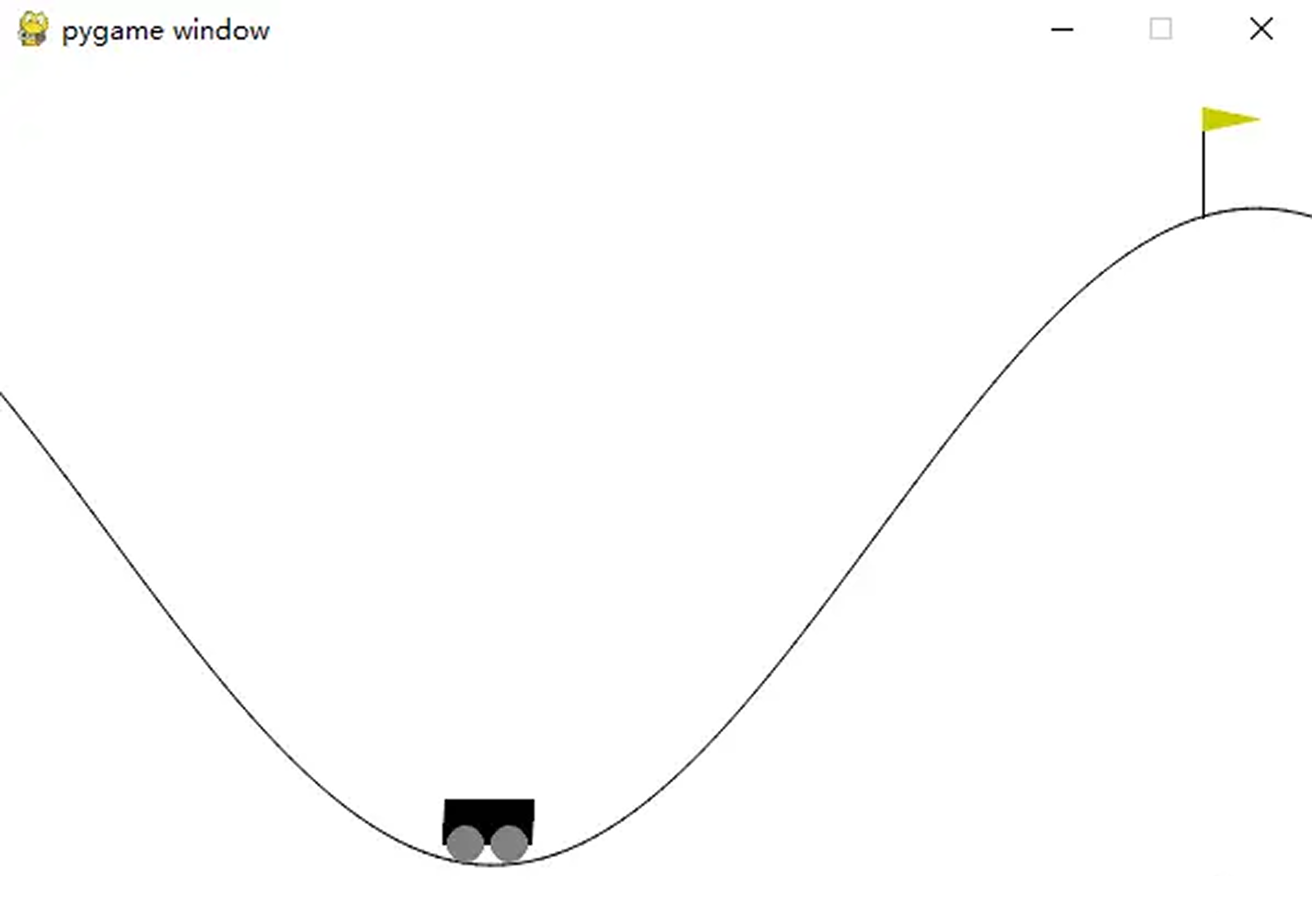

案例：基于 OpenAI 的 gym 环境完成一个推车游戏，目标是将小车推到山顶旗子处。动作维度为1，属于连续值；状态维度为 2，分别是 x 坐标和小车速度

# -*- coding: utf-8 -*-
# @Author  : 楚楚
# @File    : 02DDPG_OpenAI.py
# @Software: PyCharmimport torch
import numpy as np
import gym
import matplotlib.pyplot as plt
from RL_DDPG import ReplayBuffer, DDPG# 环境加载
env_name = "MountainCarContinuous-v0"  # 连续型动作
env = gym.make(env_name, render_mode="human")
state_dim = env.observation_space.shape[0]  # 状态数 2
action_dim = env.action_space.shape[0]  # 动作数 1
action_bound = env.action_space.high[0]  # 动作的最大值 1.0hidden_dim = 32# 经验回放池最大尺寸
buffer_size = 1024
# 经验回放池的最小尺寸
min_size = 32
# batch size
batch_size = 16
# 高斯噪声的标准差
sigma = 1.0
# 策略网络的学习率
actor_lr = 5e-4
# 价值网络的学习率
critic_lr = 5e-4
# 软更新系数
tau = 0.01
# 折扣因子
gamma = 0.8device = torch.device("cuda:0") if torch.cuda.is_available() else torch.device("cpu")replay_buffer = ReplayBuffer(capacity=buffer_size)agent = DDPG(state_dim=state_dim,hidden_dim=hidden_dim,action_dim=action_dim,action_bound=action_bound,sigma=sigma,tau=tau,gamma=gamma,action_lr=actor_lr,critic_lr=critic_lr,device=device)# -------------------------------------- #
# 模型训练
# -------------------------------------- ## 记录每个回合的return
return_list = []
# 记录每个回合的return均值
mean_return_list = []for i in range(10):# 每个episode的累计奖励值episode_return = 0# 初始时的状态state = env.reset()[0]# 回合结束标记done = Falsewhile not done:# 获取当前状态的动作action = agent.take_action(state)# 环境更新next_state, reward, done, _, _ = env.step(action)# 更新经验回放池replay_buffer.add(state, action, reward, next_state, done)# 状态更新state = next_state# 累计每一步的rewardepisode_return += reward# 如果经验池超过容量，开始训练if replay_buffer.size() > min_size:states, actions, rewards, next_states, dones = replay_buffer.sample(batch_size=batch_size)# 构造数据集transition_dict = {'states': states,'actions': actions,'rewards': rewards,'next_states': next_states,'dones': dones,}# 模型训练agent.update(transition_dict)# 保存每一个回合的回报return_list.append(episode_return)mean_return_list.append(np.mean(return_list[-10:]))# 打印回合信息print(f'iter:{i}, return:{episode_return}, mean_return:{mean_return_list}')# 关闭动画窗格
env.close()# -------------------------------------- #
# 绘图
# -------------------------------------- #x_range = list(range(len(return_list)))"""
plt.subplot(121):第一个参数 1 表示图形窗口中子图的行数（rows）第二个参数 2 表示图形窗口中子图的列数（columns）第三个参数 1（可选）表示当前激活的子图编号，编号从1开始
"""
plt.subplot(121)
plt.plot(x_range, return_list)  # 每个回合return
plt.xlabel('episode')
plt.ylabel('return')plt.subplot(122)
plt.plot(x_range, mean_return_list)  # 每回合return均值
plt.xlabel('episode')
plt.ylabel('mean_return')
