SDC命令详解：使用set_dont_touch_network命令进行约束

相关阅读

SDC命令详解https://blog.csdn.net/weixin_45791458/category_12931432.html?spm=1001.2014.3001.5482

---

        set_dont_touch_network命令可以将当前设计中的一组端口、引脚或时钟标记为dont_touch网络源（设置端口、引脚或时钟对象的dont_touch_network属性为true），且dont_touch属性会沿着组合逻辑进行传播（其实它并不是一个SDC命令，归为此类只是为了方便管理），主要用于时钟路径，以防止工具在优化过程中修改时钟树。如果想要移除dont_touch网络，使用remove_attribute命令。

        本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。set_dont_touch_network命令的BNF范式（有关BNF范式，可以参考以往文章）为：

set_dont_touch_networkobjects[-no_propagate]//注：该命令的选项和参数顺序任意

指定dont_touch网络源

        指定一个对象列表/集合，包含端口对象、引脚对象或时钟对象。对于列表而言，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。

SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571

指定不传播

        -no_propagate选项指定dont_touch属性不会跨组合逻辑传播，但仍然可以跨层次结构传播。默认情况下，dont_touch属性会跨组合逻辑传播，直到时序逻辑为止（不会将时序逻辑标记为dont_touch）。

        需要注意的是，如果此时dont_touch网络源是单元的输入引脚，则dont_touch属性可以跨该单元，但无法跨后续的组合逻辑传播。

dont_touch属性传播规则

        dont_touch属性的传播规则与set_ideal_network命令有所不同，dont_touch网络源扇出中的所有单元和线网都会被设置dont_touch属性（例如单元的一个输入引脚被设置为dont_touch网络源，则该单元就会被标记为dont_touch，如果是set_ideal_network命令，则要求其所有输入引脚都被标记为理想）。

dont_touch网络的影响

        1、所有dont_touch网络中的单元和线网都会被设置dont_touch属性，防止它们在优化过程中被修改（需要注意的是，此时的dont_touch属性是隐式设置的，这与使用set_dont_touch命令显式设置不同，无法使用report_attribute命令或get_attribute命令直接查看，而只能使用report_cell命令、report_net命令或report_dont_touch命令间接查看，remove_attribute命令只能移除显式设置的dont_touch属性，隐式dont_touch属性的优先级高于显式dont_touch属性）。

        2、如果dont_touch网络源是单元的输出引脚，则该单元将被设置size_only属性，这样可以确保dont_touch网络源不会在综合过程中被优化掉（需要注意的是，此时的size_only属性是隐式设置的，这与使用set_size_only命令显式设置不同，无法使用report_attribute命令或get_attribute命令直接查看，而只能使用report_cell命令或report_size_only命令间接查看，隐式size_only属性的优先级高于显式size_only属性）。

        3、如果使用-no_propagate选项，则第一个被阻挡传播的单元将被设置size_only属性（需要注意的是，此时的size_only属性是隐式设置的，这与使用set_size_only命令显式设置不同，无法使用report_attribute命令或get_attribute命令直接查看，而只能使用report_cell命令或report_size_only命令间接查看，隐式size_only属性的优先级高于显式size_only属性）。

简单使用

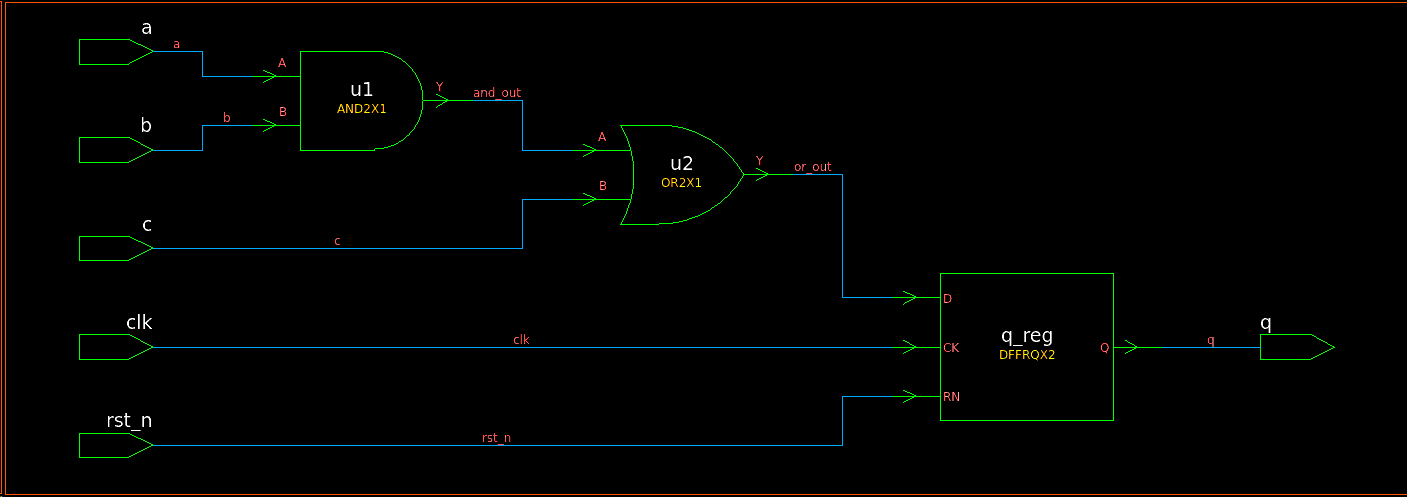

        下面以图1为例说明set_dont_touch_network命令的使用。

图1 简单的例子

        下面使用set_dont_touch_network命令设置端口a为dont_touch网络源，可以使用get_attribute dont_touch_network命令确认一个对象是否是dont_touch网络源。

dc_shell> set_dont_touch_network [get_ports a]

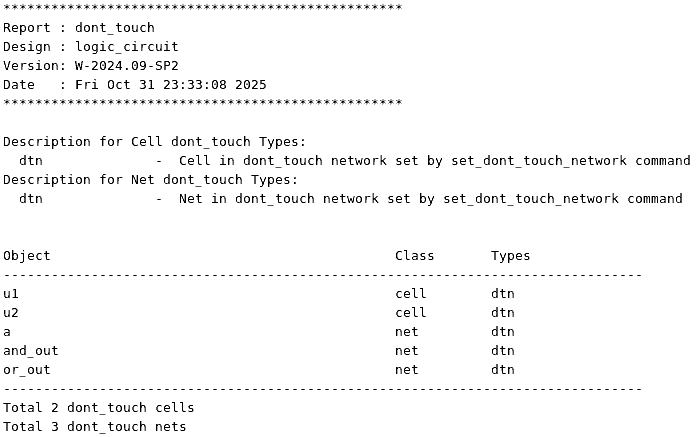

        下面使用report_dont_touch命令报告所有被设置为dont_touch属性的单元和线网，如图2所示。

dc_shell> report_dont_touch

图2 dont_touch属性报告
