SuperMap Hi-Fi 3D SDK for Unreal 使用蓝图接口加载多源数据
目录
一、前言
二、支持添加的数据类型
三、节点说明
1. 添加Layers的函数节点
2. SuperMap_LayerInfo 结构体节点
四、关卡蓝图示例
1. 本地数据
2. SuperMap iServer发布的在线服务
3. 公共服务
五、说明
1. 参数填写小tip
2. 官网示例
一、前言
在基于插件蓝图接口进行开发时，由于没有系统的开发文档，如何加载各类数据是一个普遍存在的疑问。本文旨在解决这一问题，详细阐述其操作流程与实现方法。
本文以12.0.1版本的SuperMap Hi-Fi 3D SDK for Unreal产品（以下简称UE插件）为例，在UE5.3项目中使用关卡蓝图方式加载在线服务，仅供参考。
二、支持添加的数据类型
目前UE插件支持加载GIS数据，包括三种方式：加载本地数据、加载在线服务、加载公共服务，详细说明如下：
| 数据类型 | 说明 | 蓝图接口 |
| 本地数据 | 支持的三维瓦片数据类型包括： 三维影像瓦片数据(*sci3d)、三维地形瓦片数据(*.sct)、三维模型瓦片数据(*.scp) | Add Local Layers |
| 支持通过*.udbx/*.udb格式的数据源添加数据集，支持的数据集类型包括： 三维点数据集、三维线数据集、三维面数据集、模型数据集。 | ||
| 在线服务（SuperMap iServer发布） | 三维模型缓存 (*.scp) 发布的三维服务 | Add url Layers |
| 地形缓存（*.sct）发布的三维服务 | ||
| 影像缓存（*.sci3d）发布的三维服务 | ||
| 其他Rest服务 | ||
| Map服务 | ||
| 公共服务 | SuperMap Terrain | Public Size |
| STK地形 | Add url Layers | |
| 天地图 | Add WMTS Map | |
| Bing Maps | ||
| WMS | ||
| WMTS |
三、节点说明
1. 添加Layers的函数节点
针对上述三种数据类型，在UE中使用蓝图接口进行数据加载时，涉及到3个蓝图接口：Add Local Layers 函数（本地数据）、Add url Layers 函数（在线服务、STK地形）以及Add WMTS Map 函数（天地图、Bing Maps、WMS、WMTS），参数说明如下：
| 参数 | 说明 | |
| Target | Super Map Main Actor 对象引用函数 在 “Super Map Main” 类型的 Actor（地图主组件）中 | |
| Str Layers | Super Map Layer Info结构 需连接 “SuperMap_LayerInfo” 结构体（配置图层的名称、路径、可见性等信息） | |
2. SuperMap_LayerInfo 结构体节点
| 参数 | 说明 |
| M Str Name | 图层数据名称 |
| M Str Path | 图层数据路径/服务地址 |
| M B Visibility | 是否可见 |
| M Str Dataset Name | 数据集名称或者xml关键字 |
| M Str Data Name | iserver、本地数据真是名称（在重名情况下，此名称为真实名称，M Str Name为“名称#Num”） |
| M B Marker Layer | 图层是否用于地形纹理蒙版 |
| MN Type | 图层类型（需填整数类型值）： 0：本地数据 1：SuperMap iServer发布的在线服务 2：公共服务 |
| M N Layer Type | 服务类型（需填整数类型值） 一、图层类型为SuperMap iServer发布的在线服务时： 0：三维模型缓存(*.scp) 1：地形缓存（*.sct） 2：影像缓存（*.sci3d） 3：其他Rest服务 4：Map服务 二、图层类型为公共服务时： 0：SuperMap Terrain 1：STK地形 2：天地图 3：Bing Maps |
| M Str User Name | 用户名（服务类型为Bing Maps时填写） |
| M Str Pass Word | 密码（服务类型为Bing Maps时填写） |
| M lmage Type | 图片类型（服务类型为天地图时填写） |
| OM DPI | DPI（服务类型为天地图时填写） |
| M Key | 密钥（服务类型为天地图时填写） |
四、关卡蓝图示例
使用 “Super Map Main” 类（地图主组件），构造一个 “SuperMap_LayerInfo” 结构体（配置图层的名称、路径、可见性等信息），最后执行添加图层的操作即可。完整关卡蓝图如下：

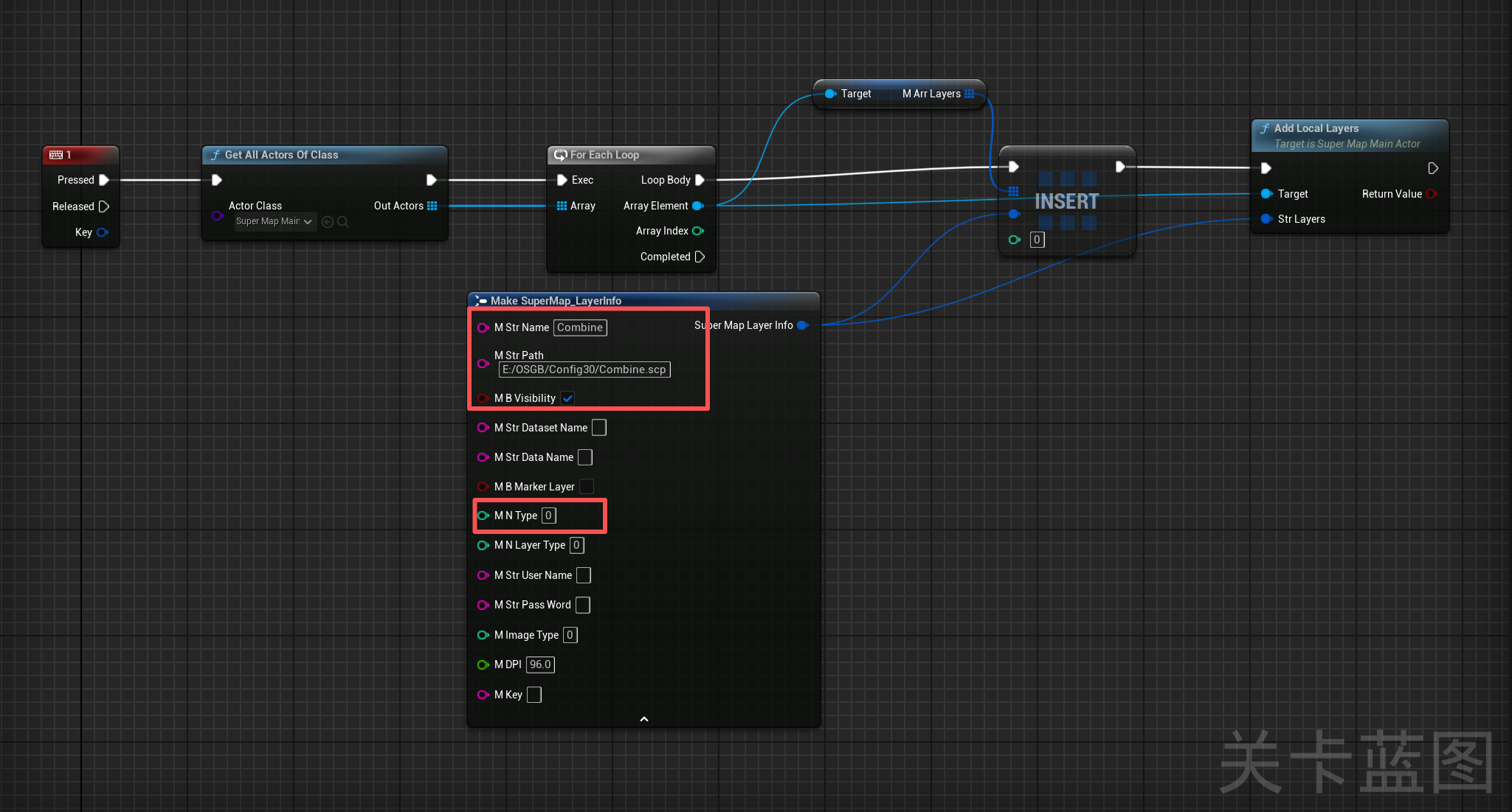

1. 本地数据
以加载三维模型缓存(*.scp)为例，使用到的函数为：Add Local Layers；SuperMap_LayerInfo 结构体需要填写的参数为：M Str Name、M Str Path、M B Visibility、MN Type。
注：M Str Path 需要填写到.scp，反斜杠，例如：E:/OSGB/Config30/Combine.scp

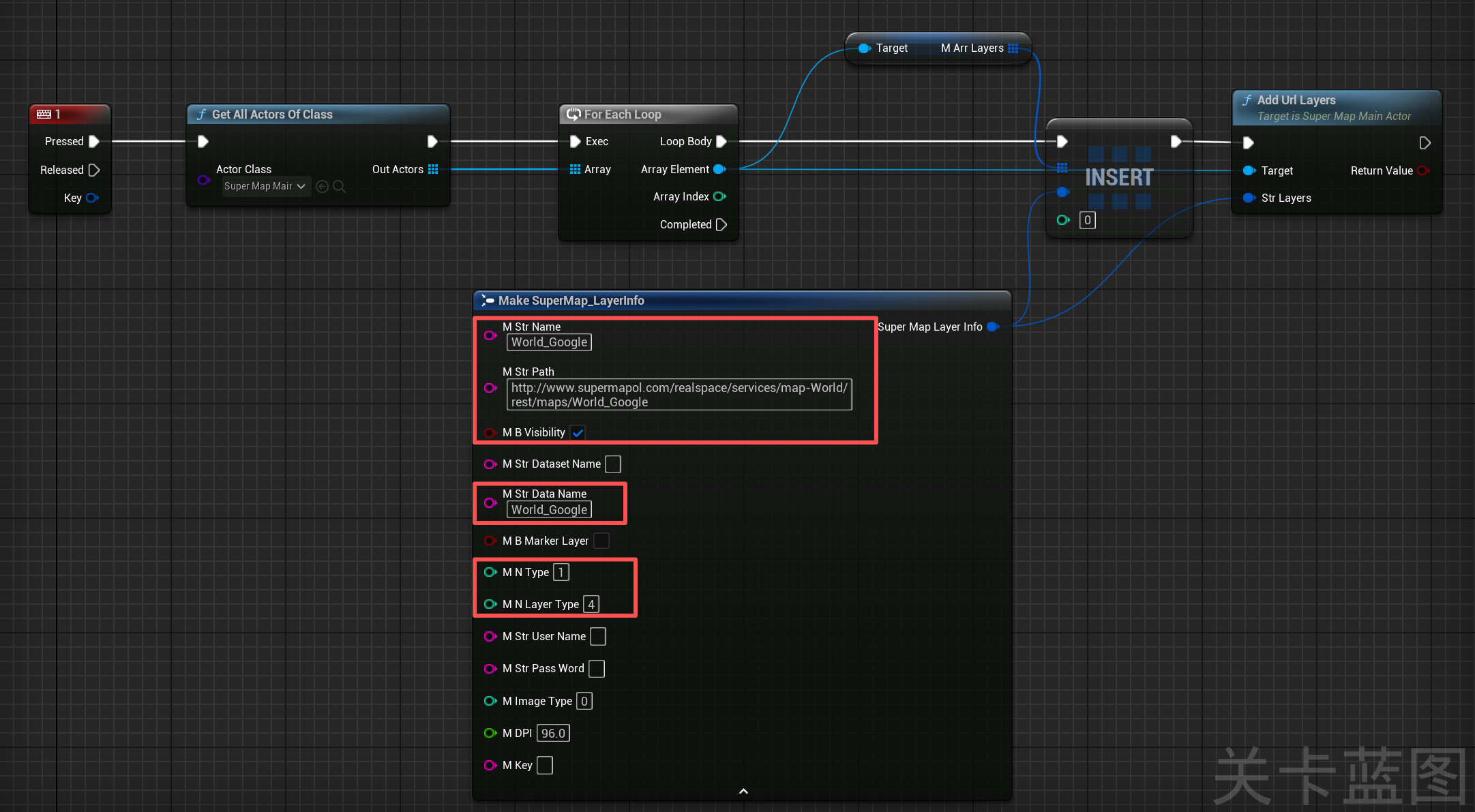

2. SuperMap iServer发布的在线服务
以加载Map地图为例，示例服务：http://www.supermapol.com/realspace/services/map-World/rest/maps/World_Google
使用到的函数为：Add url Layers； SuperMap_LayerInfo 结构体需要填写的参数为：M Str Name、M Str Path、M B Visibility、M Str Data Name、MN Type、M N Layer Type。

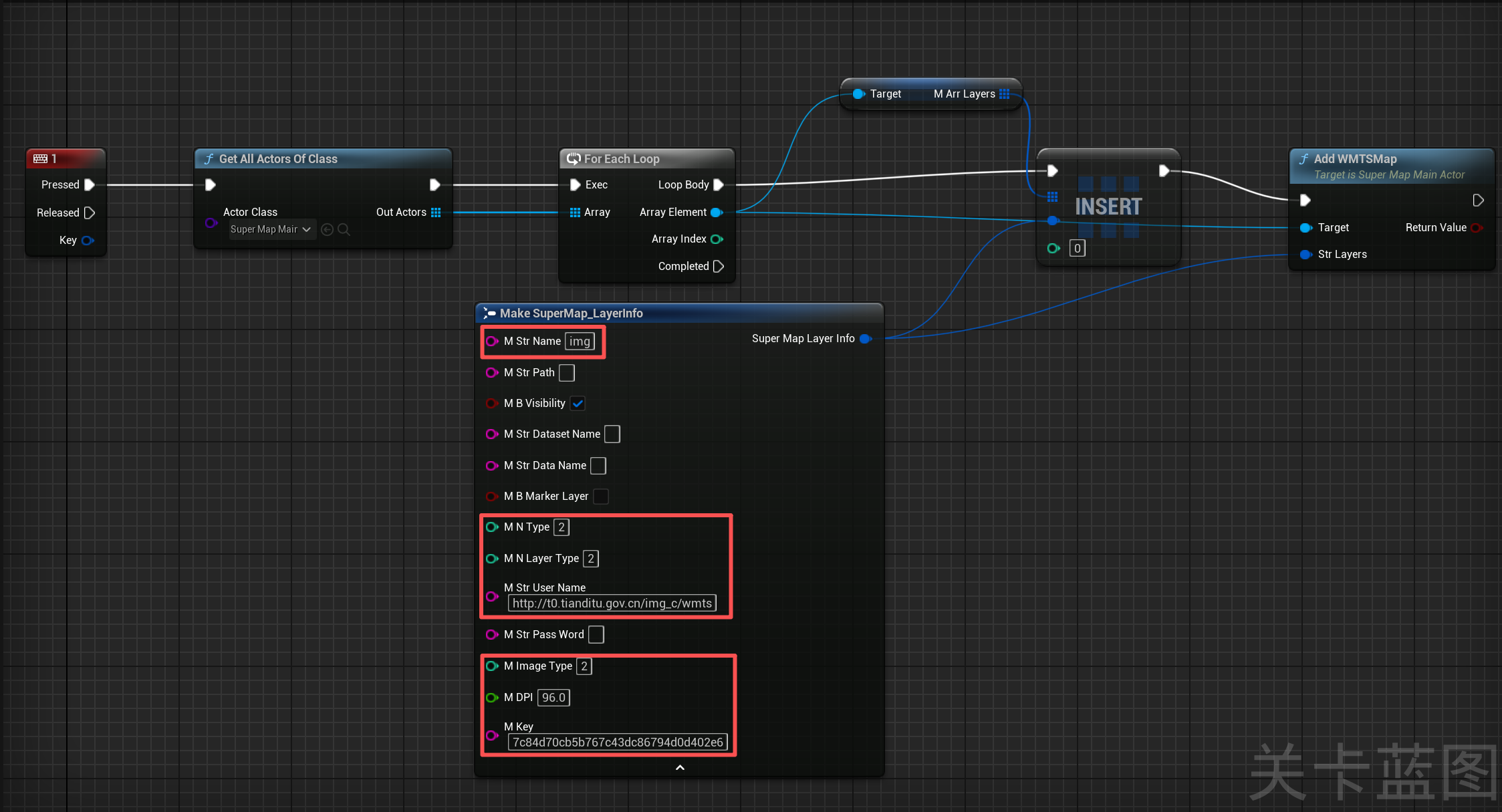

3. 公共服务
以加载天地图服务为例，使用到的函数为：Add url Layers； SuperMap_LayerInfo 结构体需要填写的参数为：M Str Name、M B Visibility、MN Type、M N Layer Type、M Str User Name、M lmage Type、OM DPI、M Key。
注：服务地址填在 M Str User Name 中，后续产品更新会在本博客同步。
五、说明

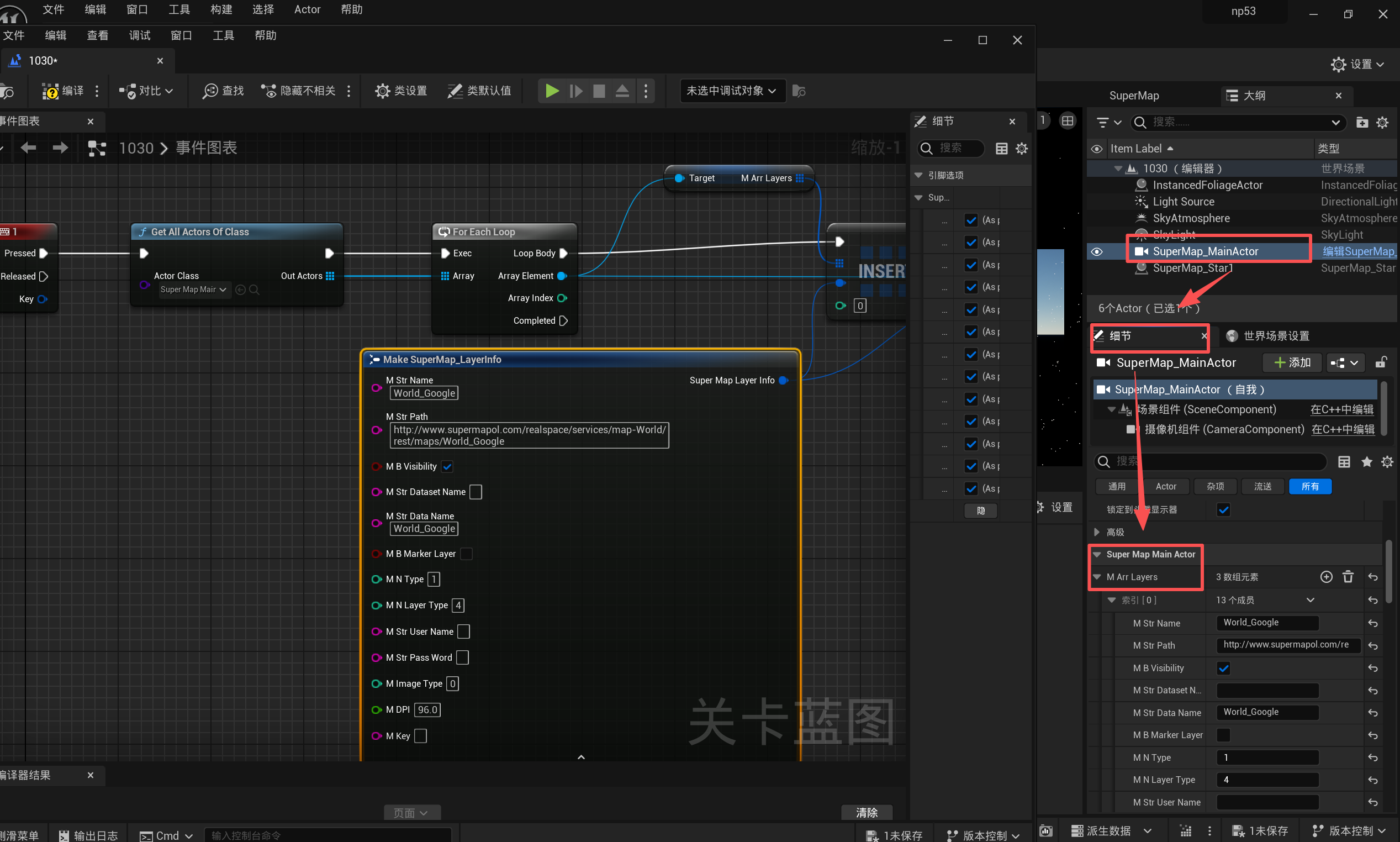

1. 参数填写小tip
由于数据种类比较多，不确定需要填写哪些参数时，可以通过SuperMap编辑器控件加载GIS数据，填写参数后选择大纲找到SuperMap_MainActor，在细节的Super Map Main Actor参数中会增加一个数组，就是添加该类型数据需要填写的参数。

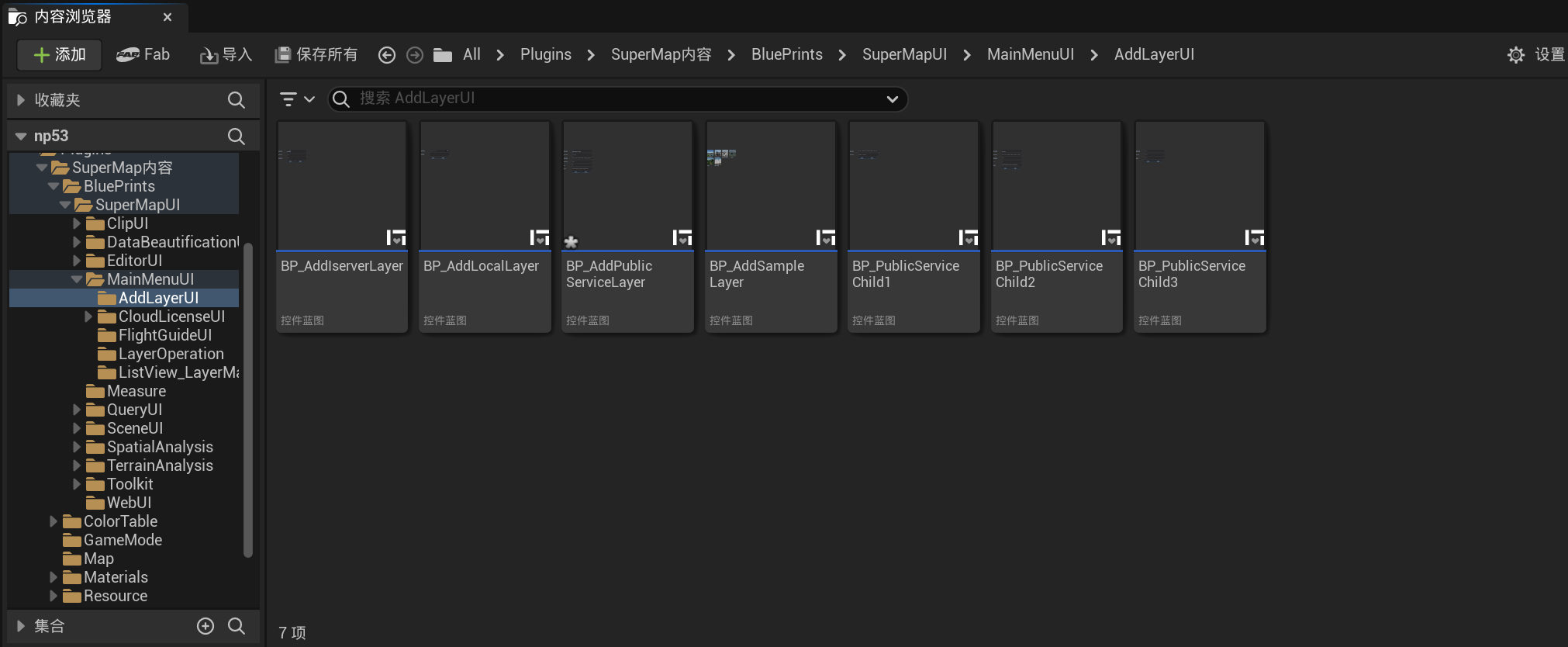

2. 官网示例
添加数据的demo可以参考：内容管理器中All\Plugins\SuperMap内容\BluePrints\SuperMapUI\MainMenuUI\AddLayerUI
