Origin绘制美观的极坐标面积图

极坐标面积图常用于展示以角度分区、半径或面积表示数值的分布。常见形式有玫瑰图：每个扇形的角度相同，半径/面积随数值变化，以及用极坐标下的填充曲线表示连续变量的极坐标面积图。其主要应用于周期性数据表达（风向频率图）、价格图、风玫瑰图、填充雷达图（KPL电竞选手雷达图）等。





本期教程一起学习一下如何使用Origin绘制极坐标面积图。

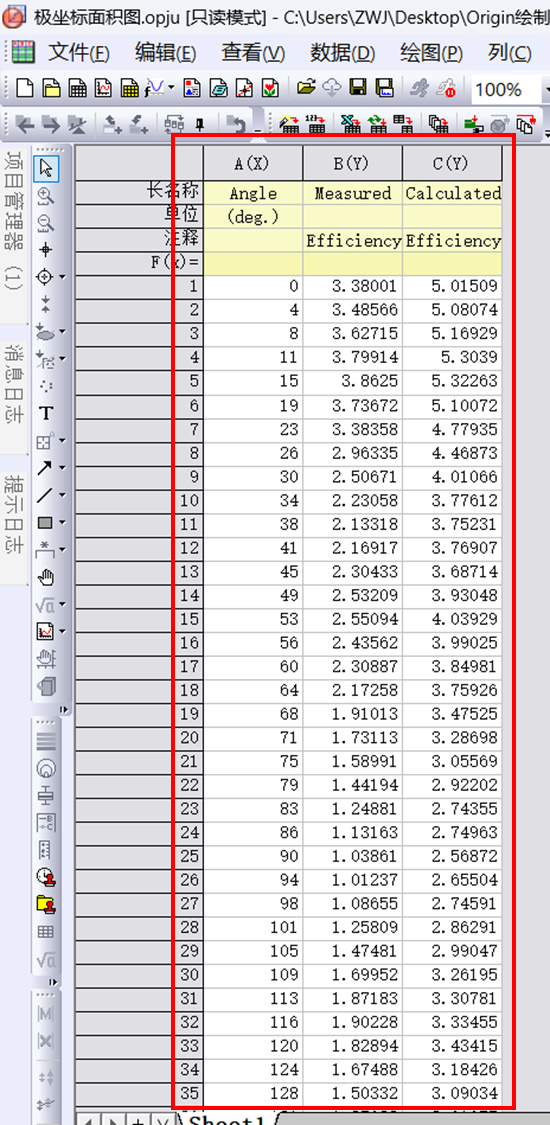

1.打开Origin软件，把数据导入到软件中，数据格式为XYY，X列为角度，其余为两组数据的表达。

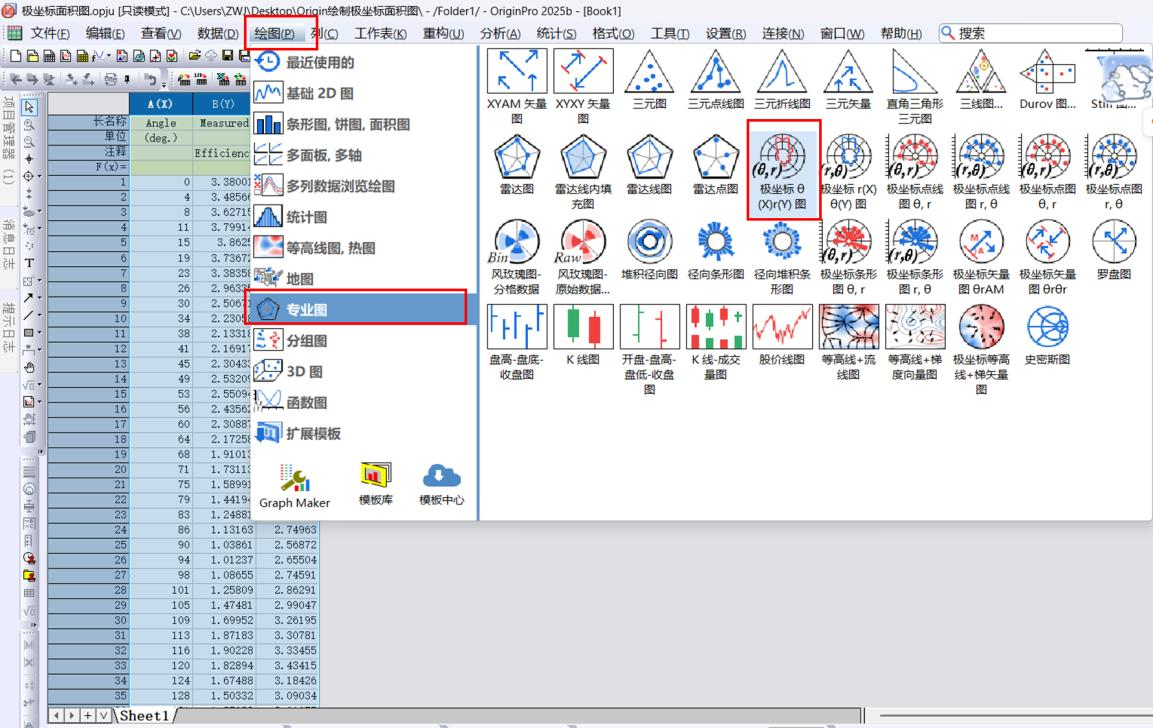

2.选中了所有的数据，点击绘图—专业图—极坐标θ(x)r(y)图；

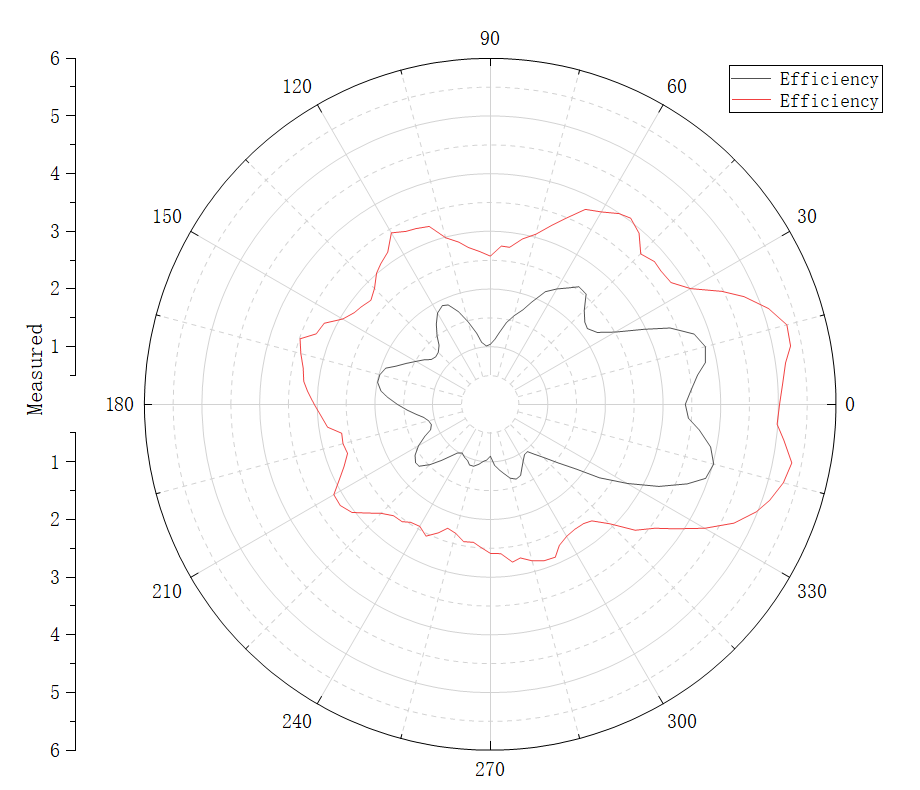

3.绘制出来的初步图形如下图所示，接着需要对其进行细节美化；

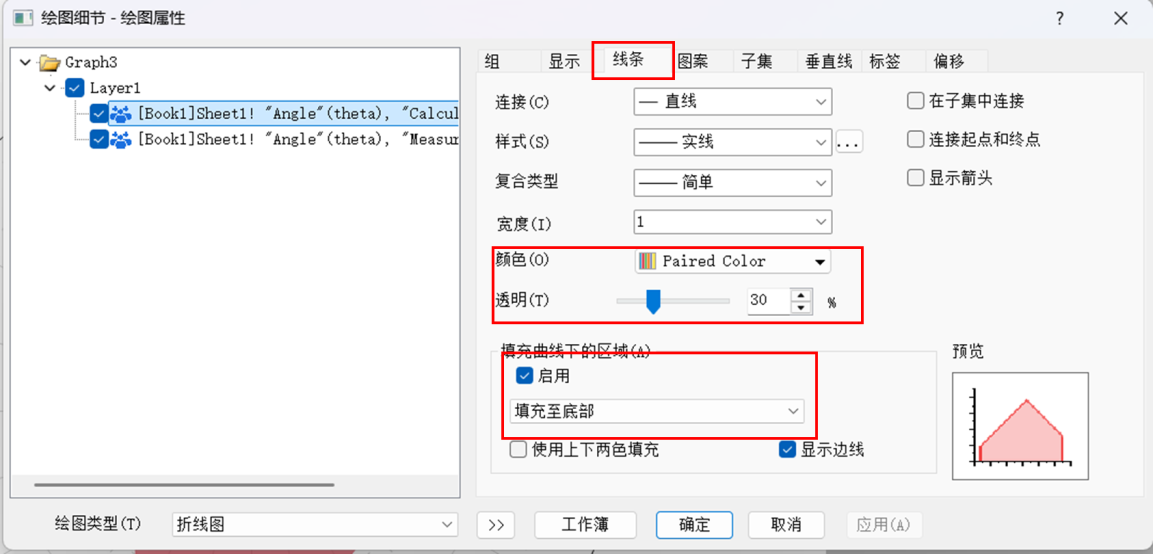

4.双击图形，在跳出的对话框下，选择线条，勾选启用，选择填充至底部，颜色选择自己喜欢的颜色，透明度改为30.

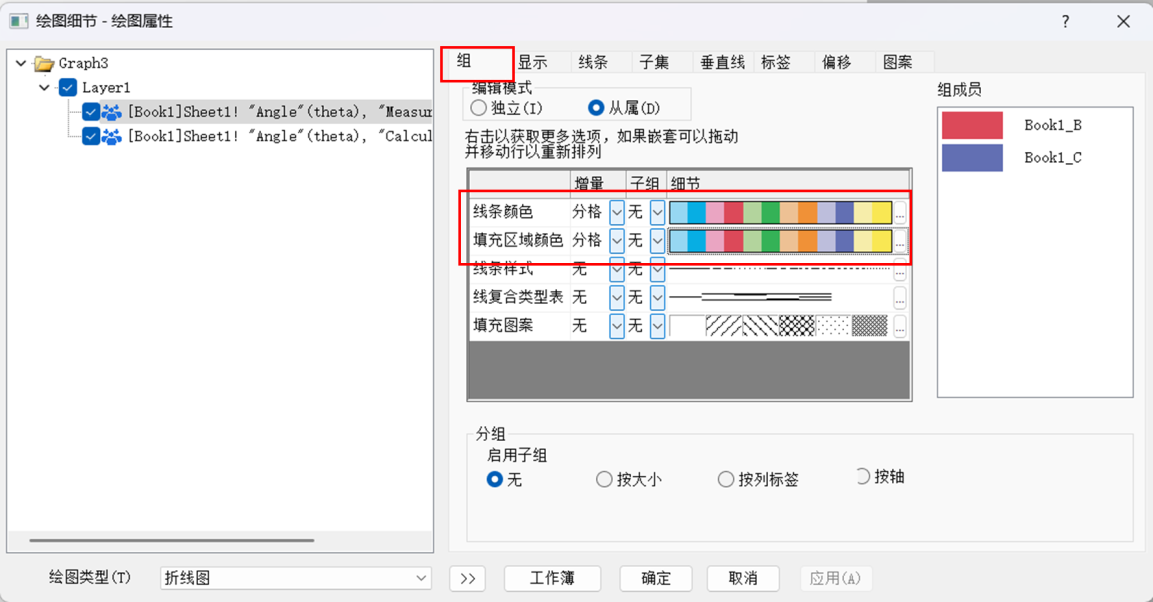

5.在组对话框下，将线条和填充区域颜色的增量改为“分格”，颜色改为自己喜欢的颜色。

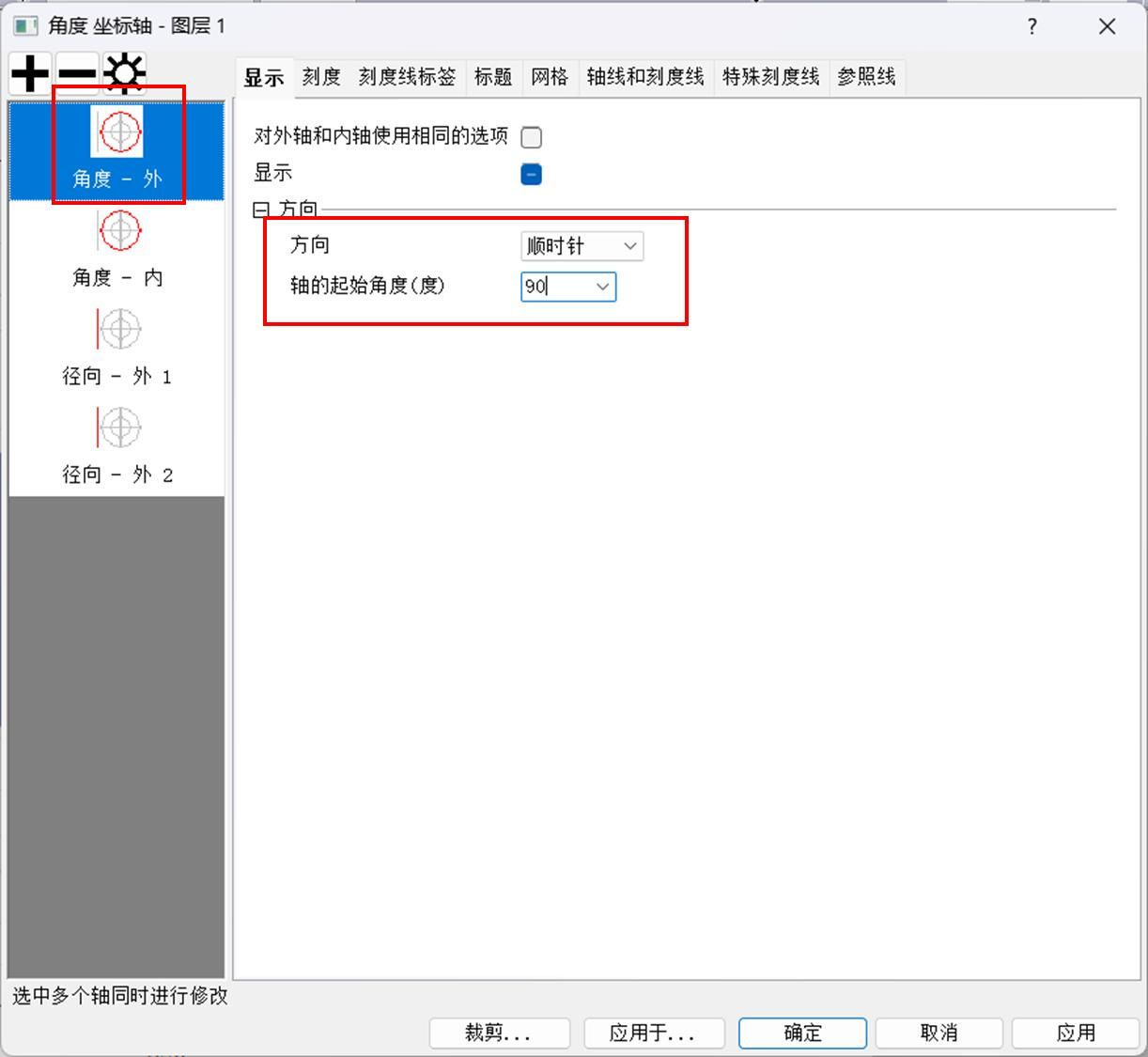

6.双击坐标轴，在现实对话框下，在角度-外，方向选择顺时针旋转90度，在刻度线标签处，

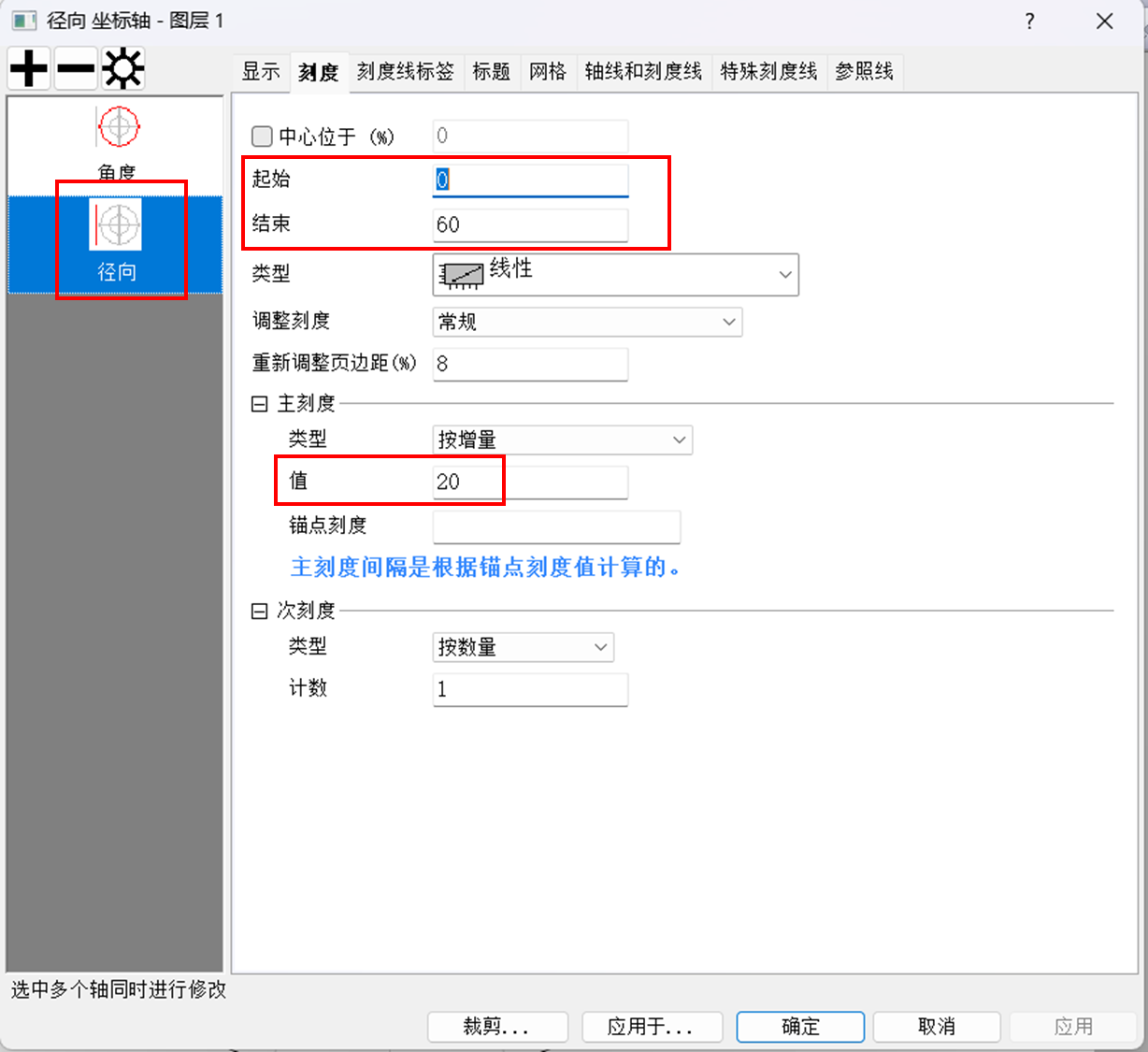

7.在刻度对话框下，将起始和结束范围修改为0到60，增量改为20；

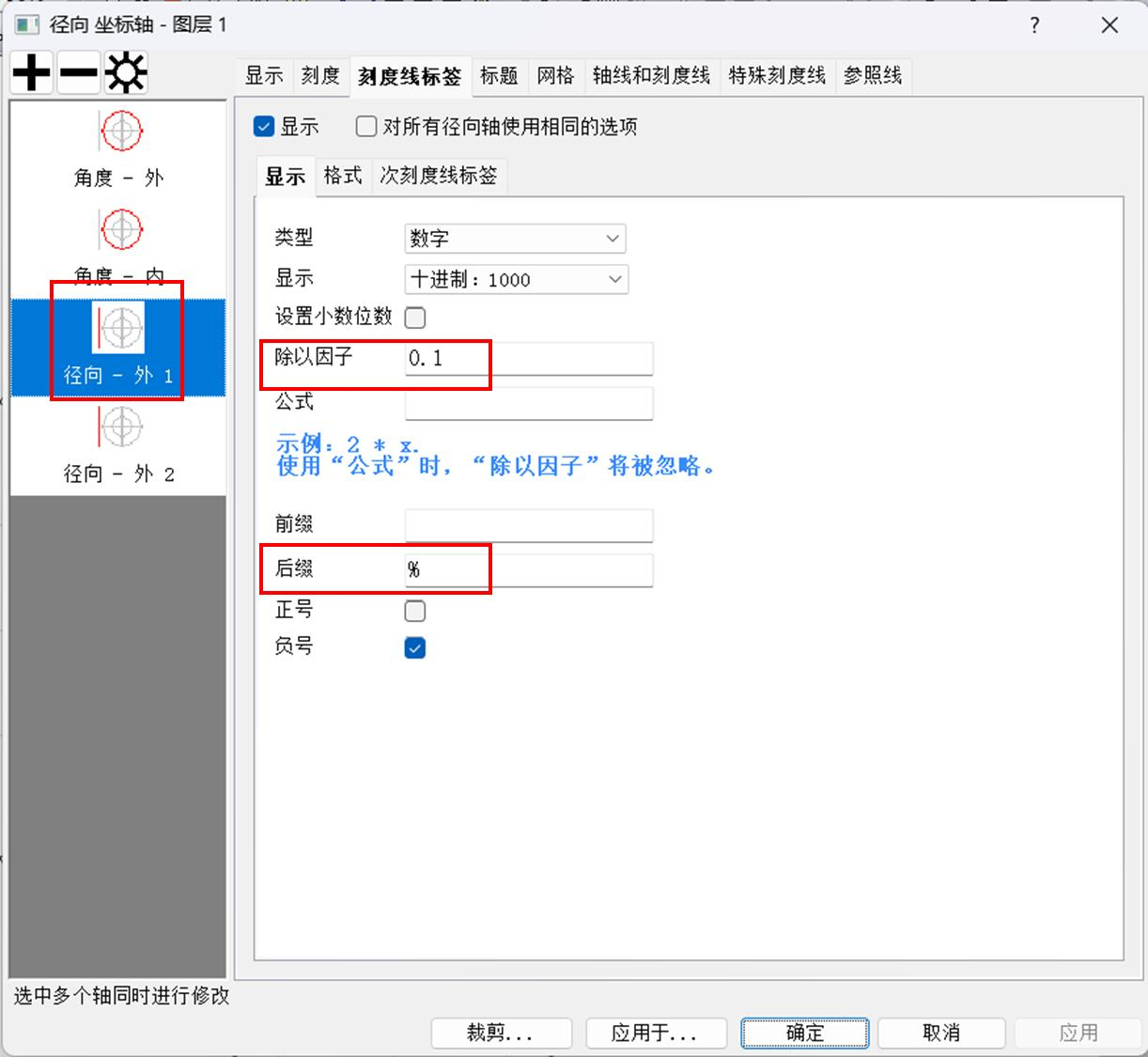

除以因子选择为0.1，后缀添加%，（如果图形画面不变大，还需要再重复一下上述步骤。）

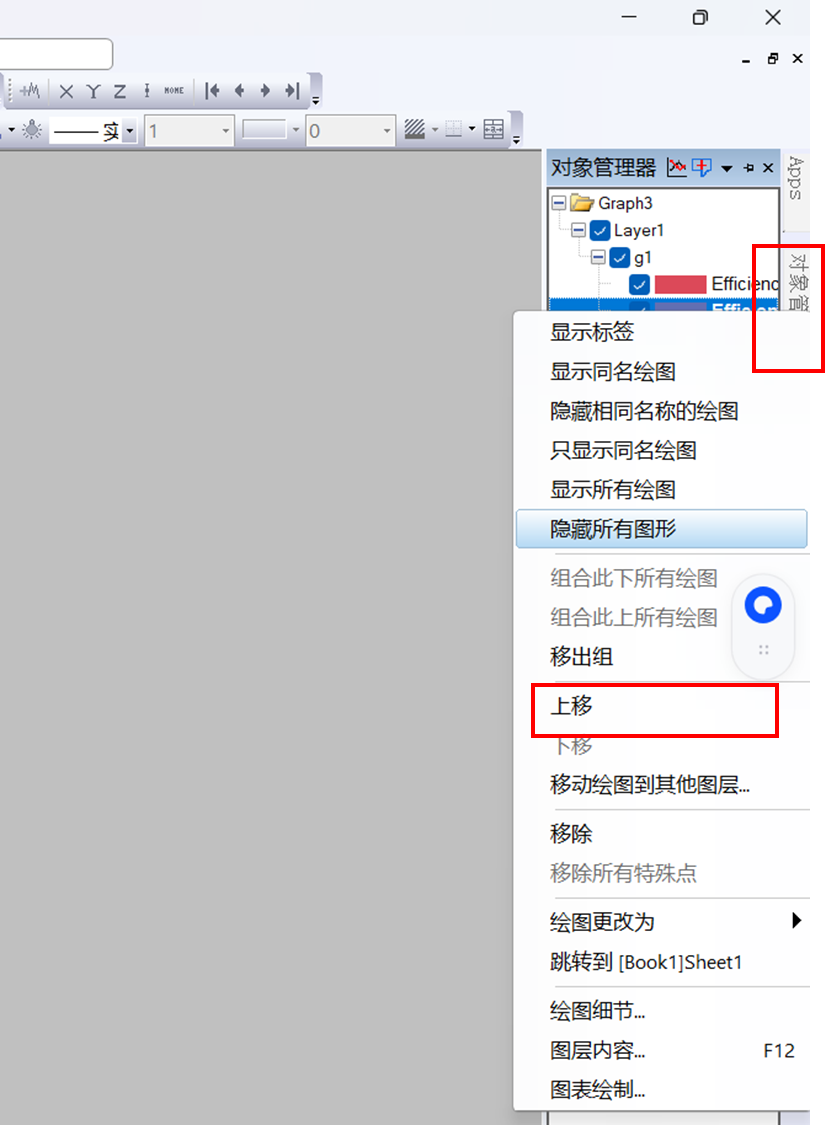

8.点击右侧的对象管理器，选择任一组，选择上移或下移，将图形显示出来；

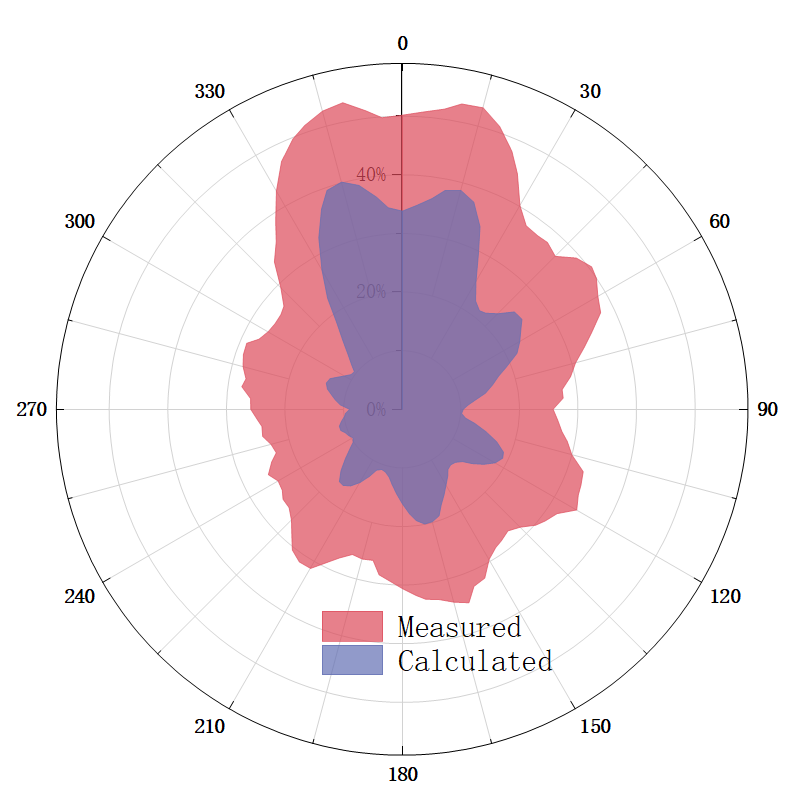

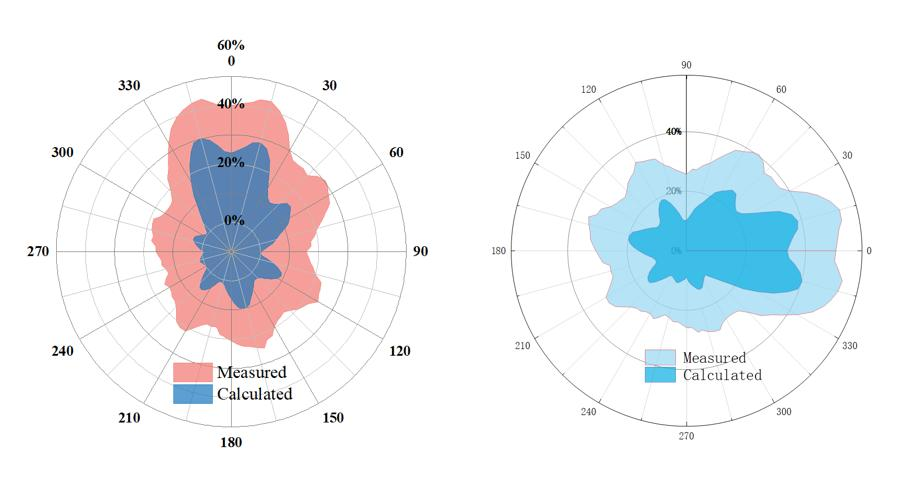

9.接着对其进行其他细节美化，其中包括挪动坐标轴、重构图例，修改字体等；其最终效果图如下图所示：

以上就是Origin绘制极坐标面积图的基本步骤。大家可根据以上步骤即可绘制出美观的极坐标面积图。大家快去试试吧！
