TC3xx芯片ACCEN寄存器保护详解

目录

概述：

​编辑

Register Access Modes

1.​权限术语 (Terminology):​

2.寄存器ACCEN保护介绍

2.1  基于TAG ID的访问控制

2.2. 位映射关系

3. 片上总线主设备TAG分配

4. 举例说明：

4.1  访问路径与 TAG ID 来源

4.2 安全与访问控制

---

概述：

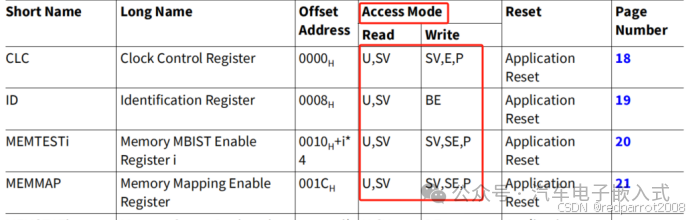

如下图所示，TC3xx芯片中的寄存器有一栏Access Mode权限描述，其中的U, SV, E, SE, P是是什么意思了？

Register Access Modes

AURIX™ TC3xx微控制器中一个核心的安全和可靠性设计机制：

访问权限控制 (Access Permission Control):​​

• 芯片内部的寄存器和内存并非全部可以自由读写。为了系统稳定和安全，其访问权限受到严格管控。

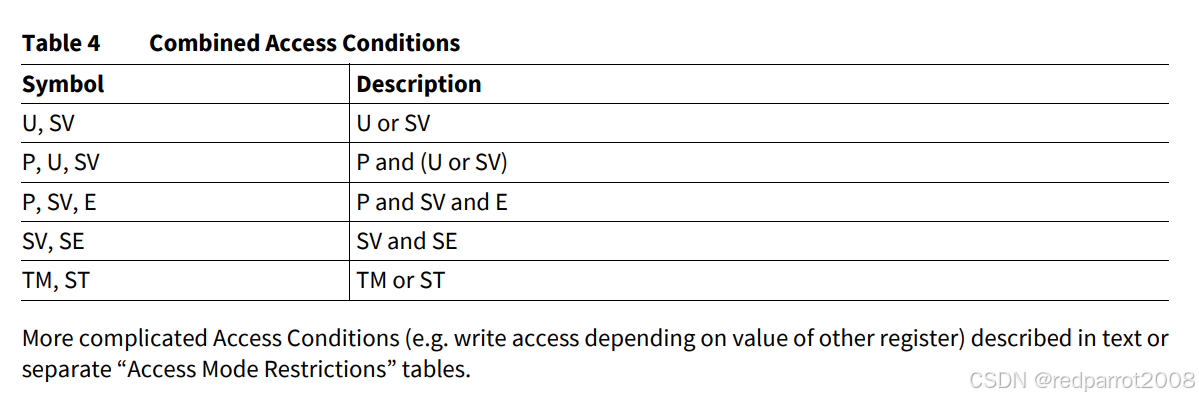

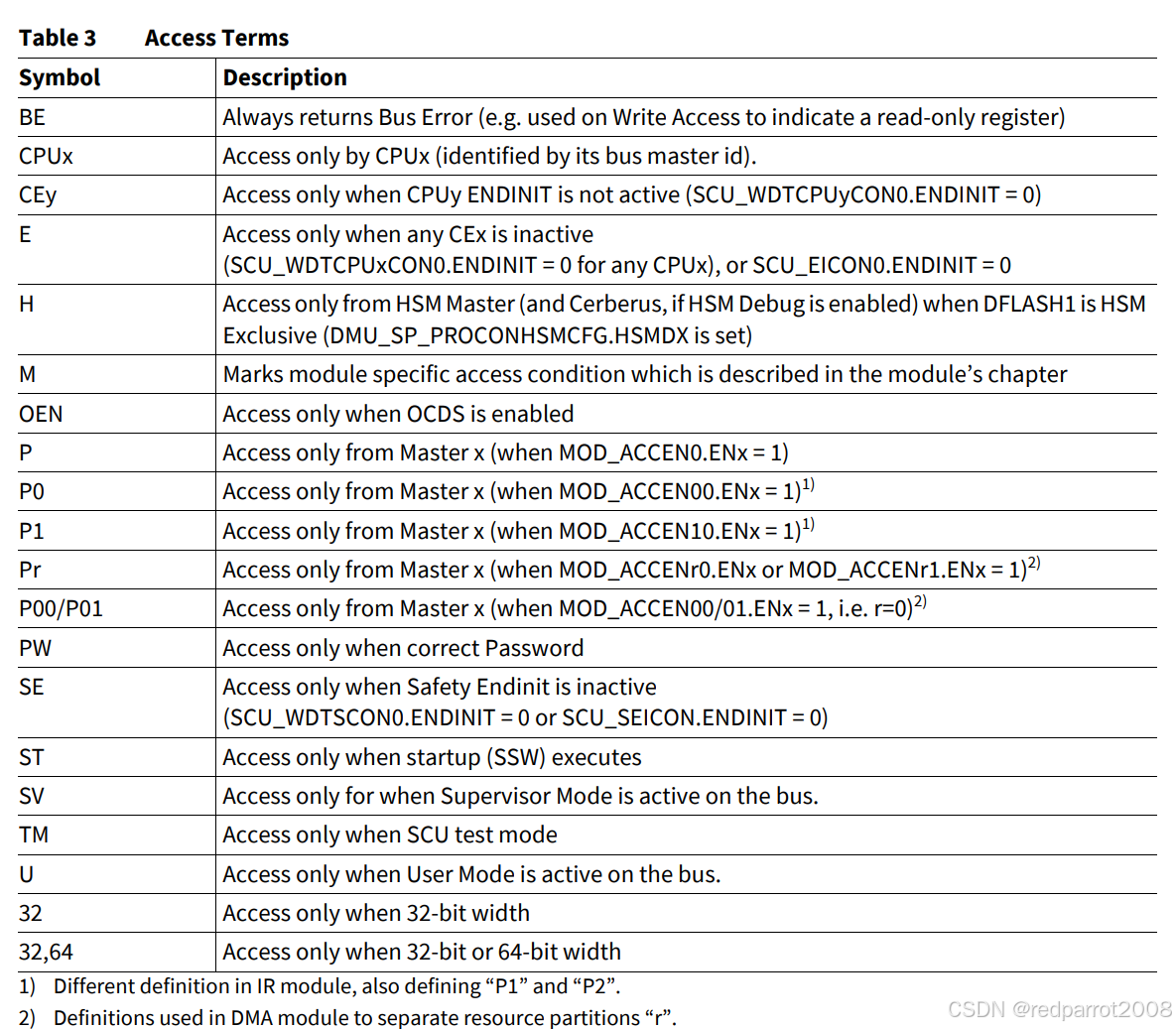

1.​权限术语 (Terminology):​

1）CEy保护，只有把想要访问这个寄存器的CPU的EndInit Unlock后（设置为0），这个寄存器才能够被这个CPU Write访问。2）E保护，多核CPU中的任一一个CPU的EndInit Unlock后（设置为0），所有CPU都可以对这个寄存器进行Write访问。3）SE保护，安全看门狗（Safety Watchdog）的EndInit Unlock后（设置为0），所有CPU都可以对这个寄存器进行Write访问。注意：CEy, E, SE属于EndInit保护。参考文章：TC3xx芯片的Endinit功能详解4）P保护，也就是ACCEN保护。

2.寄存器ACCEN保护介绍

访问使能寄存器0（ACCEN0）是一个核心的安全保护机制，用于控制系统内不同总线主设备（Bus Master）对连接到SRI总线上的模块寄存器的写访问权限。其核心作用是实现基于主设备身份的访问控制，确保只
