算力跃升！解析可嵌入整机的 6U VPX 异构高性能射频信号处理平台 AXW23
在当今 5G 通信、雷达测控、卫星互联等高性能信号处理领域，系统设计者面临的核心挑战在于，如何在有限空间和功耗约束下，实现更高的带宽、更强的算力、更短的信号链。
如今，这些需求在 AXW23 身上实现了！
AXW23是一个将 RFSoC 敏捷前端与 Virtex UltraScale+ 的磅礴算力深度融合的 6U VPX 异构射频计算平台。
先看架构
双芯协同，术业专攻

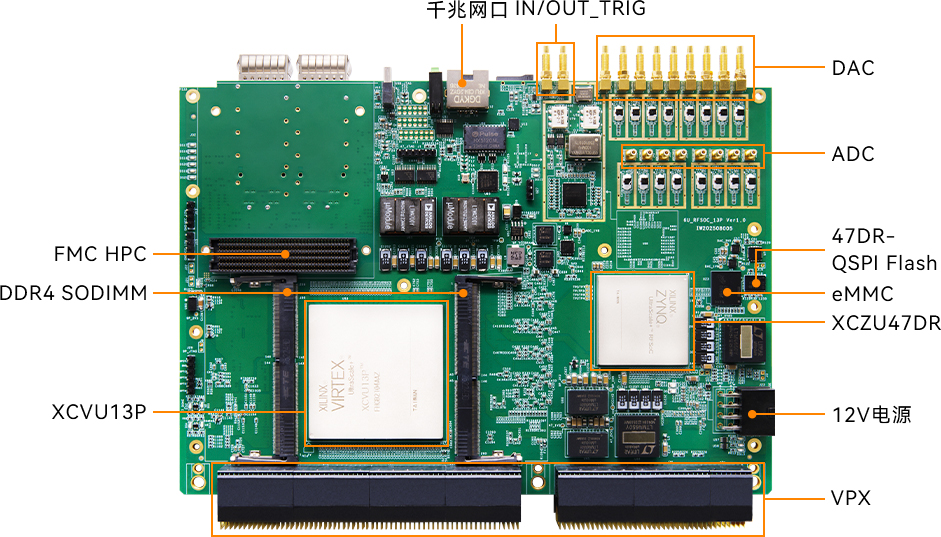

AXW23 采用 Zynq UltraScale+ RFSoC （XCZU47DR）与 Virtex UltraScale+ FPGA (XCVU13P)，两块顶尖芯片强强联手，各司其职，将射频采样与数据计算分层处理：
Zynq UltraScale+ RFSoC （XCZU47DR）集成8 路 14bit 5GSPS 的 RF-ADC 和 8 路 14bit 9.85GSPS 的 RF-DAC，可直接完成射频采样与数模转换，最大程度做到信号保真。它内置的 DDC/DUC 硬核负责对信号进行初步的数字变频和滤波，为后续处理减负。
当 ZU47DR 完成高保真采样后，海量数据流被送至后端的 Virtex UltraScale+ FPGA (XCVU13P) 。这颗芯片专为大规模并行计算和超高 I/O 吞吐而生，拥有 3780K 逻辑单元和 76 组 32.75Gb/s GTY 收发器，可实现如大规模 FFT、信道均衡、AI 推理等复杂算法。
通过异构协同，AXW23 能同时处理射频前端任务和高层数据计算，形成高效的“采算一体”信号链结构。

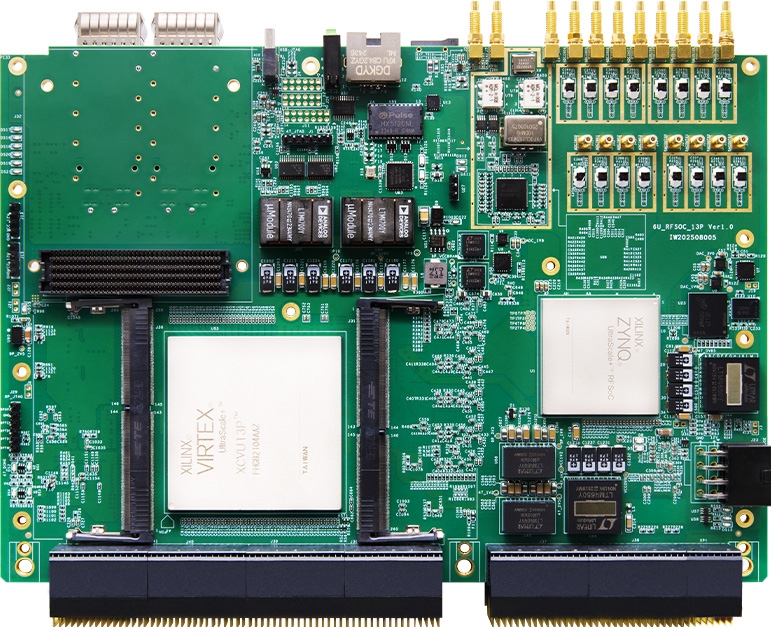

（6U VPX 射频数字信号采集处理平台 AXW23）
6U VPX
可实战部署
与多数 RFSoC 开发板不同，AXW23 是可直接嵌入整机系统的工程级模块。
它采用 6U VPX 架构，符合军用与工业系统的机械、电气标准，可插入 VPX 背板实现高速通信与统一供电。无需额外适配，就能直接部署于雷达、卫星通信、5G基站、测试测量主机中，作为系统的核心信号处理节点。
高宽带互联，高性能传输

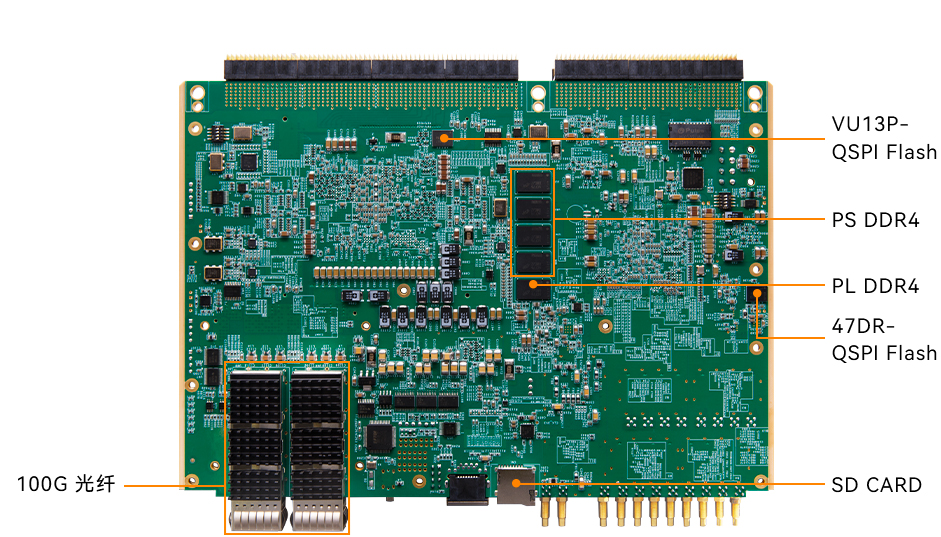

AXW23 提供丰富的高速互联资源：
2×100G QSFP28 光口，满足远距离、高吞吐数据传输；
VPX 背板高速通道，支持模块级协同处理；
FMC HPC 接口，便于扩展自定义 ADC/DAC 或视频采集子卡。
板载 10GB 内存并支持高达 64GB DDR4 内存扩展，并提供 eMMC、SD卡、QSPI Flash 等多种启动与存储选项，为大数据缓存提供保障。
AXW23理想应用场景
AXW23 的高集成度与系统级特性，使其适用于：
超宽带频谱监测：需要 5GSPS 的瞬时带宽来捕获宽频谱范围内的突发、捷变信号，并对其进行实时的解调、识别和干扰。
先进雷达系统：需要处理超宽带脉冲信号，并运行极其复杂的信号处理算法。
高端测试测量：作为 5G/6G 、卫星通信的信道模拟器或协议分析仪，需要实时生成和分析复杂的超宽带波形。
计算密集型 HPEC：在现有的 6U VPX 系统中，需要一个兼具射频直采和强大 FPGA 计算能力的专用处理节点。
ALINX RFSoC 系列产品线也覆盖面向实验室研发验证、高通道大规模 MIMO 等应用领域的射频信号处理开发平台。
如果您对 ALINX RFSoC 系列射频处理开发平台感兴趣，欢迎联系我们咨询。
