[HDiffPatch] 补丁算法 | `patch_decompress_with_cache` | `getStreamClip` | RLE游程编码
第三章：补丁算法（hpatch）
欢迎回来
在第二章：差异算法（hdiff）中，我们探索了HDiffPatch如何智能比较数据的两个版本（旧和新）以创建仅描述变更的紧凑"差异文件"。现在，我们将学习这项技术的另一半：补丁算法（hpatch）。
问题：如何获取新版本？
假设我们是软件应用的用户。开发者发布了更新，他们没有让我们下载完整的新版本（可能高达GB级别！），而是发送了一个小型"更新文件"（差异文件），并要求我们将其应用到当前安装版本。
我们的计算机如何使用HDiffPatch，通过"旧"应用数据和微小的"差异文件"重建"新"更新版应用？
这正是补丁算法解决的问题。它是差异生成的反向过程：接收旧数据和差异指令，正确重建新数据。
解决方案：补丁算法（hpatch）
HDiffPatch的hpatch算法如同遵循精确手册的建筑师，主要职责是：
- 读取
差异文件：理解hdiff算法生成的指令- 访问
旧数据：按差异文件指示获取原始数据片段- 构建
新数据：拼接新版本，执行如"从旧数据复制此部分"和"添加这些新字节"等指令
沿用上章的乐高城堡类比：如果差异文件是从旧城堡到新城堡的指令清单，补丁器就是严格执行这些指令的人：
- “从旧城堡（
旧数据）取这面墙放在新城堡（新数据）此处”（应用"匹配"或"覆盖"） - “用这些新积木（
新数据差异字节）建造新塔” - “取这面现有墙，但通过微调（应用
子差异）更换顶部的几块积木”
得益于第一章：基于流的输入输出，整个过程高效完成，仅读取必要的旧数据块并写入新数据块，适合处理超大文件。
补丁核心概念
- 旧数据：已有的原始文件或目录
- 差异文件（补丁）：
hdiff算法创建的小文件，包含将旧数据变为新数据的指令 - 新数据：补丁器将创建的目标更新文件或目录
- 覆盖（匹配）：将
旧数据特定位置的块直接复制到新数据特定位置的指令 - 差异（新增/子差异）：写入全新字节（
新数据差异）或基于旧数据计算微调字节（子差异）的指令
应用补丁：简单示例
假设有old_version.txt文件和patch.hdiff文件，要创建new_version.txt。
使用hpatchz命令行工具，命令如下：
hpatchz old_version.txt patch.hdiff new_version.txt
预期输出：
成功后将创建new_version.txt，可能显示如下进度信息：
旧文件 : "old_version.txt"
差异文件: "patch.hdiff"
输出文件: "new_version.txt"输入旧数据大小: 1024差异数据大小: 128差异数据类型: HDiff保存旧数据大小: 1024保存新数据大小: 1050压缩类型: "zlib" (需解压4次)补丁进度: [==============================] 100.0%补丁成功!hpatchz耗时: 0.005秒
补丁的C++概念代码
hpatchz命令背后，HDiffPatch库使用patch_decompress_with_cache等函数。以下是简化示例：
#include "file_for_patch.h" // 流类型
#include "libHDiffPatch/HPatch/patch.h" // patch_decompress_with_cache
#include "decompress_plugin_demo.h" // 示例解压器，如zlibDecompressPluginvoid apply_my_patch(const char* oldFileName, const char* diffFileName, const char* outNewFileName) {hpatch_TFileStreamInput oldFileStream;hpatch_TFileStreamInput diffFileStream;hpatch_TFileStreamOutput newFileStream;// 初始化流对象（第一章内容）hpatch_TFileStreamInput_init(&oldFileStream);hpatch_TFileStreamInput_init(&diffFileStream);hpatch_TFileStreamOutput_init(&newFileStream);// 1. 打开输入（旧、差异）和输出（新）文件hpatch_TFileStreamInput_open(&oldFileStream, oldFileName);hpatch_TFileStreamInput_open(&diffFileStream, diffFileName);// 打开newFileStream前需从差异文件获取其最终大小// getCompressedDiffInfo读取差异文件头部获取该信息hpatch_compressedDiffInfo diffInfo;getCompressedDiffInfo(&diffInfo, &diffFileStream.base); hpatch_TFileStreamOutput_open(&newFileStream, outNewFileName, diffInfo.newDataSize);// 2. 准备解压插件（差异文件通常压缩）// 本例使用zlib，实际取决于差异文件的compressTypehpatch_TDecompress decompressPlugin = zlibDecompressPlugin; // 假设使用zlib// 3. 分配临时内存缓存const size_t cacheSize = (size_t)1 << 23; // 8MB缓存unsigned char* temp_cache = (unsigned char*)malloc(cacheSize);// 4. 调用核心补丁算法函数// 从oldFileStream和diffFileStream读取，写入newFileStreampatch_decompress_with_cache(&newFileStream.base, &oldFileStream.base,&diffFileStream.base, &decompressPlugin,temp_cache, temp_cache + cacheSize);// 5. 清理free(temp_cache);hpatch_TFileStreamOutput_close(&newFileStream);hpatch_TFileStreamInput_close(&diffFileStream);hpatch_TFileStreamInput_close(&oldFileStream);printf("补丁应用成功！\n");
}// 调用示例：
// apply_my_patch("old_version.txt", "patch.hdiff", "new_version.txt");
说明：
- 再次使用第一章：基于流的输入输出的
hpatch_TFileStreamInput和hpatch_TFileStreamOutput高效处理文件 getCompressedDiffInfo至关重要，读取差异文件的元数据（特别是newDataSize）后才能创建输出文件patch_decompress_with_cache是HDiffPatch自有差异格式的主函数，接收新（输出）、旧（输入）、差异（输入）的流，解压插件（差异文件通常压缩）及临时内存缓存temp_cache供补丁器内部缓冲数据，优化读写操作，可能缓存部分旧数据以加速访问

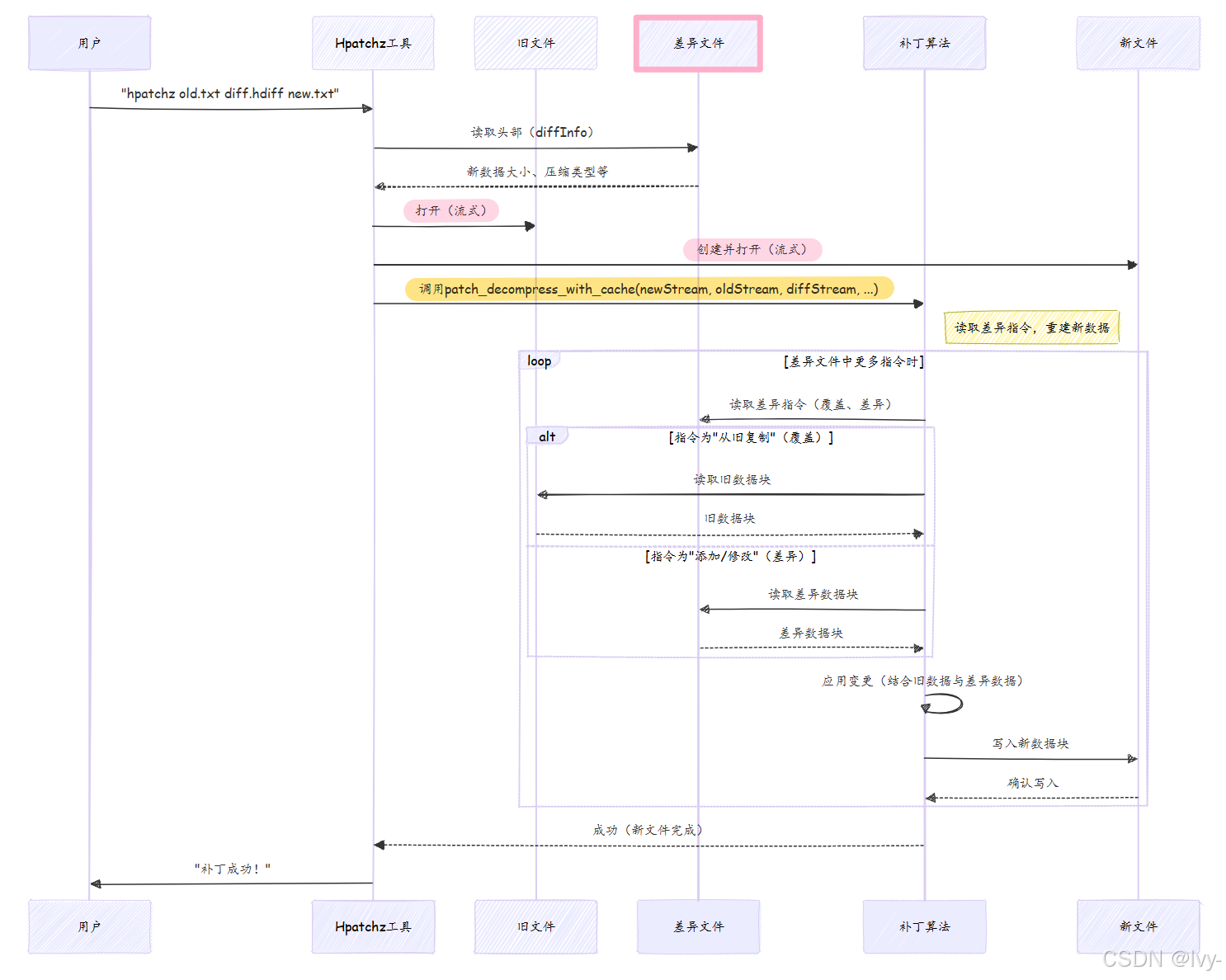

原理：补丁算法数据流
观察应用补丁时hpatch算法（特别是HDiffPatch自有格式的patch_decompress_with_cache）的工作流程。
探索：读取指令与重建数据
patch_decompress_with_cache（位于libHDiffPatch/HPatch/patch.c）的核心步骤：
-
读取差异头部（
read_diffz_head）：
解析差异文件初始部分，获取关键信息如预期oldDataSize、newDataSize及差异文件各节使用的压缩类型，这对验证输入和设置解压至关重要。// libHDiffPatch/HPatch/patch.c（简化） hpatch_BOOL read_diffz_head(hpatch_compressedDiffInfo* out_diffInfo, _THDiffzHead* out_head,const hpatch_TStreamInput* compressedDiff) {TStreamCacheClip diffHeadClip; // 高效读取流的辅助工具// ... 初始化diffHeadClip ...// 读取版本类型、compressType// 解包newDataSize、oldDataSize、coverCount及压缩节大小// ...return hpatch_TRUE; }TStreamCacheClip是辅助工具（基于第一章概念），让补丁器分块从diffStream读取数据，按需更新内部缓冲区。 -
设置解压与流剪辑（
getStreamClip）：
差异文件内部分为多节（如"覆盖数据"、“RLE控制数据”、“RLE编码数据”、“新数据差异”），每节可能单独压缩。getStreamClip为每节设置专用输入流，必要时自动处理解压。// libHDiffPatch/HPatch/patch.c（简化） hpatch_BOOL getStreamClip(TStreamCacheClip* out_clip, _TDecompressInputStream* out_stream,hpatch_StreamPos_t dataSize, hpatch_StreamPos_t compressedSize,const hpatch_TStreamInput* stream, hpatch_StreamPos_t* pCurStreamPos,hpatch_TDecompress* decompressPlugin, TByte* aCache, hpatch_size_t cacheSize) {// 如'compressedSize'为0，是未压缩数据；'out_clip'直接从'stream'读取// 如'compressedSize'>0，数据被压缩// 打开'decompressPlugin'在'out_clip'从'out_stream'读取时实时解压// 'pCurStreamPos'前进'dataSize'（未压缩）或'compressedSize'return hpatch_TRUE; }此函数创建
TStreamCacheClip对象作为差异文件特定（可能压缩）节的"视图"，抽象了解压和字节获取的复杂性。 -
核心补丁逻辑（
patchByClip）：
实际重建发生在此。它遍历coverCount（来自差异头部）并处理每条指令。// libHDiffPatch/HPatch/patch.c（简化） static hpatch_BOOL patchByClip(_TOutStreamCache* outCache, // 输出新数据const hpatch_TStreamInput* oldData, // 输入旧数据hpatch_TCovers* covers, // 覆盖指令流TStreamCacheClip* code_newDataDiffClip, // 新数据差异流struct _TBytesRle_load_stream* rle_loader, // RLE差异解码器TByte* temp_cache,hpatch_size_t cache_size) {hpatch_StreamPos_t newPosBack = 0;// 遍历每条覆盖指令while (covers->leave_cover_count(covers) > 0) {hpatch_TCover cover;covers->read_cover(covers, &cover); // 读取下条覆盖（oldPos, newPos, length）// 1. 处理覆盖间空隙的'新数据差异'if (newPosBack < cover.newPos) {hpatch_StreamPos_t copyLength = cover.newPos - newPosBack;_TOutStreamCache_copyFromClip(outCache, code_newDataDiffClip, copyLength);_rle_decode_skip(rle_loader, copyLength); // 跳过对应RLE数据}// 2. 应用'覆盖'（添加带RLE解码子差异的旧数据）_patch_add_old_with_rle(outCache, rle_loader, oldData, cover.oldPos, cover.length,temp_cache, cache_size);newPosBack = cover.newPos + cover.length;}// 处理文件末尾剩余的'新数据差异'// ..._TOutStreamCache_flush(outCache); // 将缓冲数据写入输出流return hpatch_TRUE; }_TOutStreamCache_copyFromClip：将code_newDataDiffClip（可能压缩）的原始字节直接写入输出新数据_rle_decode_skip：使用_TBytesRle_load_stream处理与新数据差异节对应的RLE编码数据，本质上消费差异流以保持同步，但不应用到输出数据_patch_add_old_with_rle：关键函数。从oldData流读取数据，然后通过加减RLE解码流（rle_loader）的值应用"子差异"变更，结果写入outCache
-
RLE解码（
_TBytesRle_load_stream）：- HDiffPatch差异文件中的
子差异和新数据差异数据通常经过RLE（游程编码）进一步压缩。 _TBytesRle_load_stream管理此解码，可读取实际数据（新数据差异）或生成零/255字节序列，或单个重复字节（用于子差异操作如+0、+5、-10）。
// libHDiffPatch/HPatch/patch.c（简化） static hpatch_BOOL _TBytesRle_load_stream_decode_add(_TBytesRle_load_stream* loader,TByte* out_data, hpatch_size_t decodeSize) {// 管理RLE解码内部状态（如相同字节序列的'memSetLength'，直接复制字节的'memCopyLength'）// 从内部剪辑解包RLE控制码和对应数据// 用重复值填充'out_data'或直接复制数据return hpatch_TRUE; } - HDiffPatch差异文件中的
🎢RLE（游程编码）
一种无损数据压缩技术，通过将连续重复的数据值替换为单个值和重复次数来减少存储空间。
示例： 原始数据 AAAABBBCCD 压缩为 4A3B2C1D。
支持其他差异格式
patch_decompress_with_cache用于HDiffPatch原生差异格式，但hpatchz命令行工具也能应用其他流行差异格式：
| 差异格式 | 描述 | 核心补丁函数 |
|---|---|---|
| HDiffPatch原生 | HDiffPatch自身高度优化的格式，通常用插件（如Zlib、Zstd、LZMA）压缩。采用高级匹配和游程编码生成小差异文件。 | patch_decompress_with_cache或patch_single_compressed_diff |
| BSDIFF4 | 广泛使用的二进制差异格式，内部节使用Bzip2压缩。HDiffPatch包含应用此类差异的封装器。 | bspatch_with_cache |
| VCDIFF | 标准二进制差异格式（RFC 3284），也被Xdelta3和Google的open-vcdiff等工具使用。HDiffPatch提供封装器支持常见变体。 | vcpatch_with_cache |
hpatchz.c中的主hpatch函数通过读取差异文件头部智能检测格式，然后*分派到合适的补丁函数。 *
总结
补丁算法（hpatch）是差异生成过程的关键对应部分
它严谨遵循紧凑差异文件的指令，结合现有旧数据，重建新的更新数据。HDiffPatch的hpatch设计高效，处理多种差异格式，并借助基于流的I/O和可选内存缓存扩展到超大文件。
理解了差异的创建和应用后，让我们探索HDiffPatch如何定制差异文件中使用的压缩算法。
下一章：压缩器/解压器插件
