Linux学习笔记--中断子系统

struct gpio_key {int gpio;           // GPIO 引脚号int irq;            // 中断号  enum of_gpio_flags flag; // GPIO 标志（如上下拉）
};

中断处理函数

static irqreturn_t gpio_key_irq_100ask(int irq, void *dev_id)
{// 当按键触发中断时，打印按键状态printk("key %d val %d\n", irq, gpio_get_value(gpio_key->gpio));return IRQ_HANDLED;
}

probe 函数

count = of_gpio_count(node);  // 获取GPIO数量
gpio_keys = kzalloc(count * sizeof(struct gpio_key), GFP_KERNEL);for (i = 0; i < count; i++) {gpio = of_get_gpio_flags(node, i, &flags);  // 获取GPIO号和标志irq = gpio_to_irq(gpio);                    // GPIO转中断号// 注册中断处理函数，双边沿触发（按下和释放都触发）request_irq(irq, gpio_key_irq_100ask, IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING, "100ask_gpio_key", &gpio_keys[i]);
}

获取 GPIO 数量

count = of_gpio_count(node);

作用：从设备树节点中统计 GPIO 属性的数量。

设备树：

gpio_keys {compatible = "100ask,gpio_key";gpios = <&gpio0 12 GPIO_ACTIVE_HIGH>,    /* 第0个GPIO */<&gpio0 13 GPIO_ACTIVE_HIGH>,    /* 第1个GPIO */ <&gpio0 14 GPIO_ACTIVE_LOW>;     /* 第2个GPIO */
};

of_gpio_count() 会返回 3，因为有3个GPIO定义。

分配内存

gpio_keys = kzalloc(count * sizeof(struct gpio_key), GFP_KERNEL);

作用：为所有 GPIO 按键分配连续的内存空间。

内存布局：

gpio_keys指针↓
[struct gpio_key]  ← gpio_keys[0] (第1个按键)
[struct gpio_key]  ← gpio_keys[1] (第2个按键)
[struct gpio_key]  ← gpio_keys[2] (第3个按键)...

• kzalloc() 分配并清零内存

• GFP_KERNEL 表示在内核空间分配内存

循环处理每个 GPIO

for (i = 0; i < count; i++) {gpio = of_get_gpio_flags(node, i, &flags);irq = gpio_to_irq(gpio);// 保存信息和注册中断
}

获取 GPIO 信息和标志

gpio = of_get_gpio_flags(node, i, &flags);

参数：

• node：设备树节点

• i：GPIO 的索引（0, 1, 2...）

• &flags：输出参数，获取 GPIO 标志

返回值：GPIO 编号，用于后续的 GPIO 操作

GPIO 标志可能包括：

• GPIO_ACTIVE_HIGH：高电平有效

• GPIO_ACTIVE_LOW：低电平有效

• GPIO_PULL_UP：上拉

• GPIO_PULL_DOWN：下拉

GPIO 转中断号

irq = gpio_to_irq(gpio);

作用：将 GPIO 引脚号转换为对应的中断号。

原理：在 Linux 中，每个 GPIO 都可以作为中断源，内核提供了 GPIO 号到中断号的映射。

注册中断处理函数

request_irq(irq, gpio_key_irq_100ask, IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING, "100ask_gpio_key", &gpio_keys[i]);

参数详解：

参数	说明
irq	中断号
gpio_key_irq_100ask	中断处理函数指针
IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING	双边沿触发 - 上升沿和下降沿都触发中断
"100ask_gpio_key"	中断名称（用于 /proc/interrupts）
&gpio_keys[i]	传递给中断处理函数的设备ID

中断触发方式说明

双边沿触发的作用：

• IRQF_TRIGGER_RISING：电压从低到高变化时触发（按键按下）

• IRQF_TRIGGER_FALLING：电压从高到低变化时触发（按键释放）

这样无论是按下还是释放按键都会触发中断，可以检测完整的按键动作。

完整的数据流

1. 设备树定义 → 2. 获取GPIO数量 → 3. 分配内存 → 4. 逐个配置GPIO → 5. 注册中断

实际执行示例

假设设备树定义如下：

gpio_keys {compatible = "100ask,gpio_key";gpios = <&gpio0 12 GPIO_ACTIVE_HIGH>,<&gpio0 13 GPIO_ACTIVE_LOW>;
};

执行过程：

1. count = 2 （2个GPIO）

2. 分配 2 * sizeof(struct gpio_key) 的内存

3. 循环2次：

   • i=0: GPIO12 → 中断号A → 注册中断A

   • i=1: GPIO13 → 中断号B → 注册中断B

这样当任意按键按下或释放时，都会调用 gpio_key_irq_100ask 函数，并通过 dev_id 参数知道是哪个按键触发的。

中断控制器

中断控制器芯片定义

static struct irq_chip virtual_intc_irq_chip = {.name = "100ask_virtual_intc",.irq_ack = virtual_intc_irq_ack,.irq_mask = virtual_intc_irq_mask,.irq_mask_ack = virtual_intc_irq_mask_ack,.irq_unmask = virtual_intc_irq_unmask,.irq_eoi = virtual_intc_irq_eoi,
};

中断域操作

static const struct irq_domain_ops virtual_intc_domain_ops = {.xlate = irq_domain_xlate_onetwocell,  // 解析设备树.map = virtual_intc_irq_map,           // 建立硬件中断到虚拟中断的映射
};

核心函数解析

1. 中断映射函数

static int virtual_intc_irq_map(struct irq_domain *h, unsigned int virq,irq_hw_number_t hw)
{irq_set_chip_data(virq, h->host_data);irq_set_chip_and_handler(virq, &virtual_intc_irq_chip, handle_edge_irq);return 0;
}

• 建立硬件中断号到Linux虚拟中断号的映射

• 设置中断芯片和处理函数（边沿触发）

2. 中断处理函数

static void virtual_intc_irq_handler(struct irq_desc *desc)
{struct irq_chip *chip = irq_desc_get_chip(desc);chained_irq_enter(chip, desc);  // 进入链式中断处理，屏蔽中断/* 分辨是哪个硬件中断 */int hwirq = virtual_intc_get_hwirq();  // 随机获取0-3的硬件中断号/* 调用对应的中断处理函数 */generic_handle_irq(irq_find_mapping(virtual_intc_domain, hwirq));chained_irq_exit(chip, desc);  // 退出链式中断处理，重新使能中断
}

3. 探测函数

static int virtual_intc_probe(struct platform_device *pdev)
{// 1. 获取父中断控制器的中断号int irq_to_parent = platform_get_irq(pdev, 0);// 2. 设置链式中断处理函数irq_set_chained_handler_and_data(irq_to_parent, virtual_intc_irq_handler, NULL);// 3. 分配4个连续的中断描述符int irq_base = irq_alloc_descs(-1, 0, 4, numa_node_id());// 4. 创建中断域virtual_intc_domain = irq_domain_add_legacy(np, 4, irq_base, 0,&virtual_intc_domain_ops, NULL);return 0;
}

1. 获取父中断控制器的中断号

int irq_to_parent = platform_get_irq(pdev, 0);

作用：

• 从设备树中获取虚拟中断控制器连接到父中断控制器（如GIC）的中断号

• platform_get_irq(pdev, 0) 获取设备树中定义的第一个中断号

• 这个中断号是虚拟中断控制器向父中断控制器"汇报"中断时使用的中断线

设备树示例：

virtual_intc: virtual-interrupt-controller {compatible = "100ask,virtual_intc";interrupt-parent = <&gic>;  // 父控制器是GICinterrupts = <0 100 4>;     // 这是platform_get_irq(pdev, 0)获取的中断// 含义：SPI类型，中断号100，高电平触发
};

2. 设置链式中断处理函数

irq_set_chained_handler_and_data(irq_to_parent, virtual_intc_irq_handler, NULL);

作用：

• 建立中断处理链：当父中断控制器收到irq_to_parent中断时，会调用virtual_intc_irq_handler

• 参数说明：

  • irq_to_parent：父中断控制器的中断号

  • virtual_intc_irq_handler：链式中断处理函数

  • NULL：传递给处理函数的私有数据（这里不需要）

中断处理流程：

父中断控制器(GIC)收到中断↓
调用 irq_desc[irq_to_parent].handle_irq↓
执行 virtual_intc_irq_handler (因为设置了链式处理)↓
虚拟中断控制器处理具体的中断源

3. 分配中断描述符

int irq_base = irq_alloc_descs(-1, 0, 4, numa_node_id());

作用：

• 为虚拟中断控制器的4个硬件中断源分配连续的Linux虚拟中断号

参数详解：

• -1：起始中断号，-1表示由内核自动分配

• 0：要分配的硬件中断号的起始值（这里从0开始）

• 4：要分配的中断数量（虚拟中断控制器有4个中断源）

• numa_node_id()：当前NUMA节点ID

分配结果示例：

假设 irq_base = 100
那么分配的中断号范围是：100, 101, 102, 103
对应硬件中断号：0, 1, 2, 3

4. 创建中断域

virtual_intc_domain = irq_domain_add_legacy(np, 4, irq_base, 0,&virtual_intc_domain_ops, NULL);

作用：

• 创建并注册一个中断域，建立硬件中断号与Linux虚拟中断号的映射关系

参数详解：

• np：设备节点指针

• 4：中断域包含的中断数量

• irq_base：分配的起始虚拟中断号

• 0：硬件中断号的起始值

• &virtual_intc_domain_ops：中断域操作函数集

• NULL：宿主数据

建立的映射关系：

硬件中断号  →  Linux虚拟中断号0      →      irq_base + 01      →      irq_base + 1  2      →      irq_base + 23      →      irq_base + 3

完整的中断处理流程

// 当硬件中断发生时：
1. 父中断控制器(GIC)收到中断信号
2. 调用 virtual_intc_irq_handler
3. virtual_intc_irq_handler 中：- 调用 virtual_intc_get_hwirq() 获取具体硬件中断号(0-3)- 通过 irq_find_mapping(virtual_intc_domain, hwirq) 找到对应的虚拟中断号- 调用 generic_handle_irq() 执行该虚拟中断号的处理函数
4. 最终调用到设备驱动中注册的中断处理函数

这个probe函数完成了虚拟中断控制器的完整初始化：

1. 建立与父控制器的连接 - 获取父中断号

2. 注册中断处理机制 - 设置链式中断处理函数

3. 分配系统资源 - 分配虚拟中断号范围

4. 建立映射关系 - 创建中断域，连接硬件中断号与虚拟中断号

这样，当虚拟中断控制器产生中断时，就能正确地通过父中断控制器传递到Linux内核的中断处理子系统，最终调用到相应设备驱动的中断处理函数。

工作原理

1. 层次结构：这个虚拟中断控制器作为子中断控制器连接到父中断控制器（如GIC）

2. 中断流程：

   • 父中断控制器收到中断

   • 调用virtual_intc_irq_handler

   • 随机选择一个硬件中断号(0-3)

   • 通过中断域找到对应的虚拟中断号

   • 调用该虚拟中断号的处理函数

3. 中断管理：

   • 使用chained_irq_enter/exit来管理中断屏蔽状态

   • 支持中断的确认、屏蔽、取消屏蔽等操作

GIC中的重要函数和结构体

沿着中断的处理流程，GIC涉及这4个重要部分：

• CPU从异常向量表中调用handle_arch_irq，这个函数指针是有GIC驱动设置的

  • GIC才知道怎么判断发生的是哪个GIC中断

• 从GIC获得hwirq后，要转换为virq：需要有GIC Domain

• 调用irq_desc[virq].handle_irq函数：这也应该由GIC驱动提供

• 处理中断时，要屏蔽中断、清除中断等：这些函数保存在irq_chip里，由GIC驱动提供

从硬件上看，GIC的功能是什么？

• 可以使能、屏蔽中断

• 发生中断时，可以从GIC里判断是哪个中断

在内核里，使用gic_chip_data结构体表示GIC，gic_chip_data里有什么？

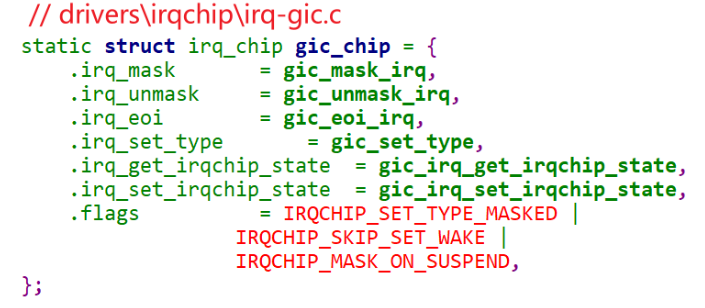

• irq_chip：中断使能、屏蔽、清除，放在irq_chip中的各个函数里实现

irq_domain

• • 申请中断时

    • 在设备树里指定hwirq、flag，可以使用irq_domain的函数来解析设备树

    • 根据hwirq可以分配virq，把(hwirq, virq)存入irq_domain中

  • 发生中断时，从GIC读出hwirq，可以通过irq_domain找到virq，从而找到处理函数

所以，GIC用gic_chip_data来表示，gic_chip_data中重要的成员是：irq_chip、irq_domain。

在Linux内核中，gic_chip_data 结构体用于描述通用中断控制器（GIC）的硬件信息和状态，它是GIC驱动的核心数据结构

成员名	功能描述
version	GIC控制器的硬件版本号
irq_base	该GIC控制器所管理的虚拟中断号（virq）的起始编号
irq_nr	该GIC控制器管理的中断数量
dist_base	分发器（Distributor）寄存器区的内核虚拟地址
cpu_base	CPU接口（CPU Interface）寄存器区的内核虚拟地址
irq_chip	指向irq_chip结构体的指针，包含对GIC的底层硬件操作函数
irq_domain	指向irq_domain结构体的指针，负责硬件中断号（hwirq）与虚拟中断号（virq）的映射

在表格列出的成员中，有几个扮演着尤为重要的角色：

• 寄存器基地址 (dist_base 与 cpu_base)
  GIC硬件主要由两大模块组成：分发器（Distributor） 和 CPU接口（CPU Interface）。dist_base 和 cpu_base 分别是这两个模块寄存器在内核地址空间中的映射地址。驱动通过操作这些地址的寄存器，来完成中断的使能、配置优先级以及应答等具体硬件操作。

• 中断控制核心 (irq_chip 与 irq_domain)
  这是gic_chip_data与Linux内核中断子系统交互的关键。

  • irq_chip：它包含了一组函数指针，定义了如何操作GIC控制器本身，例如屏蔽一个中断(irq_mask)、应答一个中断(irq_ack)、设置中断触发类型(irq_set_type)等。你可以把它理解为GIC的"设备驱动程序"。

  • irq_domain：它的核心作用是建立硬件中断号（hwirq） 和Linux内核内部使用的虚拟中断号（virq） 之间的映射关系。当设备树被解析时，正是通过irq_domain来找到或分配对应的虚拟中断号，从而让驱动程序可以使用request_irq来注册中断处理函数。

 GIC驱动的初始化

了解gic_chip_data是如何被创建和初始化的，有助于更深入地理解其作用。这个过程主要由 gic_of_init 驱动初始化函数完成，一般包括以下步骤：

1. 分配结构体：内核为gic_chip_data分配内存空间。

2. 映射寄存器：解析设备树，将GIC的分发器和CPU接口的物理地址映射到内核虚拟地址空间，并赋值给dist_base和cpu_base成员。

3. 初始化irq_chip：准备好一个irq_chip结构体实例，填充其各类操作函数（如mask、unmask、ack等），并将gic_chip_data中的irq_chip指针指向它。

4. 创建irq_domain：创建一个irq_domain，并设置好其操作函数集（irq_domain_ops），特别是用于翻译设备树中断信息的xlate函数和建立映射的map函数。然后将其赋值给gic_chip_data的irq_domain成员。

中断域操作结构体

static const struct irq_domain_ops virtual_intc_domain_ops = {.translate = virtual_intc_domain_translate,  // 翻译设备树中断说明符.alloc = virtual_intc_domain_alloc,          // 分配和设置中断描述符
};

中断芯片操作

static struct irq_chip virtual_intc_chip = {.name = "virtual_intc",.irq_mask = virtual_intc_irq_mask,.irq_unmask = virtual_intc_irq_unmask,.irq_eoi = virtual_intc_irq_eoi,
};

设备树翻译函数

static int virtual_intc_domain_translate(struct irq_domain *d,struct irq_fwspec *fwspec,unsigned long *hwirq,unsigned int *type)
{if (is_of_node(fwspec->fwnode)) {if (fwspec->param_count != 2)return -EINVAL;*hwirq = fwspec->param[0];  // 硬件中断号*type = fwspec->param[1];   // 中断触发类型return 0;}return -EINVAL;
}

作用：从设备树的中断说明符中提取硬件中断号和触发类型。

设备树示例：

device_node {interrupts = <0 4>;  // hwirq=0, type=4 (IRQ_TYPE_LEVEL_HIGH)
};

中断分配函数

static int virtual_intc_domain_alloc(struct irq_domain *domain,unsigned int virq, unsigned int nr_irqs, void *data)
{struct irq_fwspec *fwspec = data;struct irq_fwspec parent_fwspec;irq_hw_number_t hwirq;int i;/* 1. 设置当前中断域的中断描述符 */hwirq = fwspec->param[0];for (i = 0; i < nr_irqs; i++)irq_domain_set_hwirq_and_chip(domain, virq + i, hwirq + i,&virtual_intc_chip, NULL);/* 2. 设置父中断域的中断 */parent_fwspec.fwnode = domain->parent->fwnode;parent_fwspec.param_count = 3;parent_fwspec.param[0] = 0;                     // GIC_SPI类型parent_fwspec.param[1] = hwirq + upper_hwirq_base; // 父中断号parent_fwspec.param[2] = fwspec->param[1];      // 触发类型return irq_domain_alloc_irqs_parent(domain, virq, nr_irqs, &parent_fwspec);
}

作用：

• 步骤1：为每个虚拟中断号设置硬件中断号和中断芯片

• 步骤2：向父中断控制器申请对应的中断资源

中断芯片操作函数

static void virtual_intc_irq_unmask(struct irq_data *d)
{printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);irq_chip_unmask_parent(d);  // 调用父控制器的unmask
}static void virtual_intc_irq_mask(struct irq_data *d)
{printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);irq_chip_mask_parent(d);    // 调用父控制器的mask
}static void virtual_intc_irq_eoi(struct irq_data *d)
{printk("%s %s %d\n", __FILE__, __FUNCTION__, __LINE__);irq_chip_eoi_parent(d);     // 调用父控制器的EOI
}

特点：所有操作都委托给父中断控制器，体现了层次化设计

探测函数

static int virtual_intc_probe(struct platform_device *pdev)
{struct irq_domain *parent_domain;struct device_node *parent;int err;/* 1. 读取设备树中的upper_hwirq_base属性 */err = of_property_read_u32(pdev->dev.of_node, "upper_hwirq_base", &upper_hwirq_base);/* 2. 找到父中断控制器和父中断域 */parent = of_irq_find_parent(pdev->dev.of_node);parent_domain = irq_find_host(parent);/* 3. 创建层次化中断域 */virtual_intc_domain = irq_domain_add_hierarchy(parent_domain, 0, 4,pdev->dev.of_node, &virtual_intc_domain_ops, NULL);return 0;
}

层次化中断映射机制

映射关系：

设备驱动
↓ 使用虚拟中断号
虚拟中断控制器 (virtual_intc)
↓ 硬件中断号 0-3
父中断控制器 (如GIC)
↓ 硬件中断号 (upper_hwirq_base + 0) 到 (upper_hwirq_base + 3)
硬件中断线

设备树配置示例：

virtual_intc: virtual-interrupt-controller {compatible = "100ask,virtual_intc";interrupt-parent = <&gic>;           // 父控制器是GICupper_hwirq_base = <100>;            // 在GIC中的起始中断号#interrupt-cells = <2>;              // 硬件中断号 + 触发类型
};my_device {compatible = "100ask,my_device";interrupt-parent = <&virtual_intc>;  // 使用虚拟中断控制器interrupts = <1 IRQ_TYPE_LEVEL_HIGH>; // 硬件中断号1，高电平触发
};

中断处理流程

当硬件中断发生时：

1. GIC收到中断：中断号 = upper_hwirq_base + hwirq

2. GIC调用虚拟中断控制器的处理函数（自动设置）

3. 虚拟中断控制器处理：

   • 调用virtual_intc_irq_mask（委托给GIC）

   • 调用设备驱动注册的中断处理函数

   • 调用virtual_intc_irq_eoi（委托给GIC）

与传统方法的区别

方面	传统方法 (irq_domain_add_legacy)	层次化方法 (irq_domain_add_hierarchy)
中断映射	手动建立映射	自动通过设备树建立
父中断处理	需要手动设置链式处理函数	自动委托给父控制器
代码复杂度	较高，需要管理链式中断	较低，内核自动处理层次关系
适用场景	传统、简单的中断控制器	现代、复杂的中断控制器层次结构

Linux内核中层次化中断控制器的现代实现方式：

1. 自动层次管理：通过irq_domain_add_hierarchy自动建立父子关系

2. 操作委托：所有中断操作自动委托给父中断控制器

3. 设备树驱动：完全通过设备树配置中断映射

4. 简化开发：无需手动处理链式中断和中断屏蔽逻辑

这种方式更适合复杂的SoC设计，其中多个中断控制器可能形成层次结构。

在层次化中断控制器架构中调用父级的chip函数是非常重要的设计，主要原因如下：

1. 硬件操作的必要性

实际硬件控制

• 虚拟中断控制器只是软件抽象，没有实际的硬件寄存器

• 父中断控制器（如GIC） 才是真正控制物理中断线的硬件

• 所有对中断的使能、禁用、确认等操作最终都需要作用于物理硬件

// 这些操作最终都要落实到GIC的硬件寄存器
static void virtual_intc_irq_mask(struct irq_data *d)
{printk("虚拟控制器执行mask\n");irq_chip_mask_parent(d);  // 实际调用GIC的mask函数来操作硬件
}

中断状态管理

状态一致性

父中断控制器需要维护准确的中断状态：

操作	父控制器需要知道的原因
Mask	记录哪些中断被禁用，避免错误处理
Unmask	知道哪些中断已启用，可以正常响应
EOI	确认中断处理完成，可以接受新中断

中断流控（Flow Control）

电平触发中断的特别需求

对于电平触发中断，处理流程必须严格：

中断发生↓
GIC检测到高电平，触发中断↓
调用虚拟控制器，虚拟控制器mask中断↓
执行设备驱动中断处理函数↓
设备清除中断源（电平变低）↓
虚拟控制器unmask中断↓
GIC可以再次检测中断

如果不调用父级的mask：

• 电平保持高电平期间，GIC会持续触发中断

• 导致中断风暴，系统崩溃

层次化中断处理流程

完整的中断处理链条

// 当中断发生时：
1. GIC硬件检测到中断
2. GIC调用 irq_desc[parent_irq].handle_irq
3. 自动调用虚拟控制器的处理函数（内核自动设置）
4. 虚拟控制器处理：- 调用 irq_chip_mask_parent()  // 屏蔽GIC中的中断- 调用设备驱动的中断处理函数- 调用 irq_chip_eoi_parent()   // 通知GIC中断处理完成

具体场景分析

场景1：中断屏蔽

// 设备驱动调用 disable_irq(irq)
disable_irq(irq)↓
调用 virtual_intc_irq_mask(irq_data)↓
调用 irq_chip_mask_parent(irq_data)  // 调用GIC的mask函数↓
GIC操作硬件寄存器，真正屏蔽中断线

场景2：中断处理完成

// 中断处理完成后
中断处理函数返回↓
调用 virtual_intc_irq_eoi(irq_data)↓
调用 irq_chip_eoi_parent(irq_data)  // 调用GIC的EOI函数↓
GIC硬件确认中断处理完成，可以接受新中断

软件架构优势

责任分离

组件	职责
虚拟中断控制器	中断映射、多路复用、软件逻辑
父中断控制器	硬件操作、状态管理、物理控制

GIC的特殊要求

一些中断控制器（如GIC）有严格的编程模型要求：

// GICv2的典型操作序列
gic_mask_irq(irq);      // 屏蔽中断
handle_irq_event();     // 处理中断
gic_eoi_irq(irq);       // 结束中断// 如果跳过任何步骤，GIC可能进入错误状态

调用父级chip函数的主要原因：

1. 硬件操作：只有父控制器能操作物理硬件寄存器

2. 状态一致性：父控制器需要准确的中断状态信息

3. 流控要求：电平触发中断需要严格的mask/unmask序列

4. 架构设计：层次化中断控制器的标准模式

5. 代码质量：复用稳定代码，避免重复实现

这种设计确保了虚拟中断控制器能够正确集成到Linux内核的中断子系统中，同时保持与真实硬件的正确交互。
