20MW-10MWh储能项目施工方案

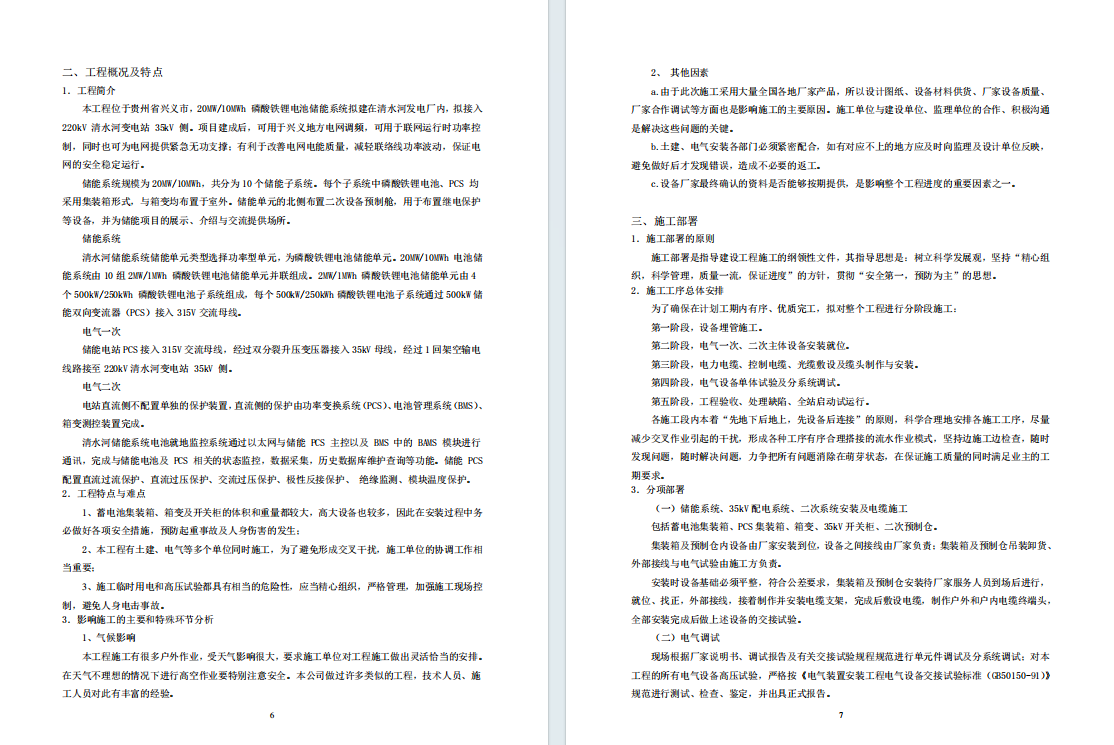

1．工程简介

本工程位于贵州省兴义市，20MW/10MWh磷酸铁锂电池储能系统拟建在清水河发电厂内，拟接入220kV清水河变电站35kV侧。项目建成后，可用于兴义地方电网调频，可用于联网运行时功率控制，同时也可为电网提供紧急无功支撑；有利于改善电网电能质量，减轻联络线功率波动，保证电网的安全稳定运行。

储能系统规模为20MW/10MWh，共分为10个储能子系统。每个子系统中磷酸铁锂电池、PCS均采用集装箱形式，与箱变均布置于室外。储能单元的北侧布置二次设备预制舱，用于布置继电保护等设备，并为储能项目的展示、介绍与交流提供场所。

储能系统

清水河储能系统储能单元类型选择功率型单元，为磷酸铁锂电池储能单元。20MW/10MWh电池储能系统由10组2MW/1MWh磷酸铁锂电池储能单元并联组成。2MW/1MWh磷酸铁锂电池储能单元由4个500kW/250kWh磷酸铁锂电池子系统组成，每个500kW/250kWh磷酸铁锂电池子系统通过500kW储能双向变流器（PCS）接入315V交流母线。

电气一次

储能电站PCS接入315V交流母线，经过双分裂升压变压器接入35kV母线，经过1回架空输电线路接至220kV清水河变电站35kV侧。

电气二次

电站直流侧不配置单独的保护装置，直流侧的保护由功率变换系统（PCS）、电池管理系统（BMS）、箱变测控装置完成。

清水河储能系统电池就地监控系统通过以太网与储能PCS主控以及BMS中的BAMS模块进行通讯，完成与储能电池及PCS相关的状态监控，数据采集，历史数据库维护查询等功能。储能PCS

配置直流过流保护、直流过压保护、交流过压保护、极性反接保护、绝缘监测、模块温度保护。

2．工程特点与难点

1、蓄电池集装箱、箱变及开关柜的体积和重量都较大，高大设备也较多，因此在安装过程中务必做好各项安全措施，预防起重事故及人身伤害的发生；

2、本工程有土建、电气等多个单位同时施工，为了避免形成交叉干扰，施工单位的协调工作相当重要；

3、施工临时用电和高压试验都具有相当的危险性，应当精心组织，严格管理，加强施工现场控制，避免人身电击事故。

3．影响施工的主要和特殊环节分析

1、气候影响

本工程施工有很多户外作业，受天气影响很大，要求施工单位对工程施工做出灵活恰当的安排。在天气不理想的情况下进行高空作业要特别注意安全。本公司做过许多类似的工程，技术人员、施工人员对此有丰富的经验。

2、其他因素

a.由于此次施工采用大量全国各地厂家产品，所以设计图纸、设备材料供货、厂家设备质量、厂家合作调试等方面也是影响施工的主要原因。施工单位与建设单位、监理单位的合作、积极沟通是解决这些问题的关键。

b.土建、电气安装各部门必须紧密配合，如有对应不上的地方应及时向监理及设计单位反映，避免做好后才发现错误，造成不必要的返工。

c.设备厂家最终确认的资料是否能够按期提供，是影响整个工程进度的重要因素之一。

三、施工部署

1．施工部署的原则

施工部署是指导建设工程施工的纲领性文件，其指导思想是：树立科学发展观，坚持“精心组

织，科学管理，质量一流，保证进度”的方针，贯彻“安全第一，预防为主”的思想。

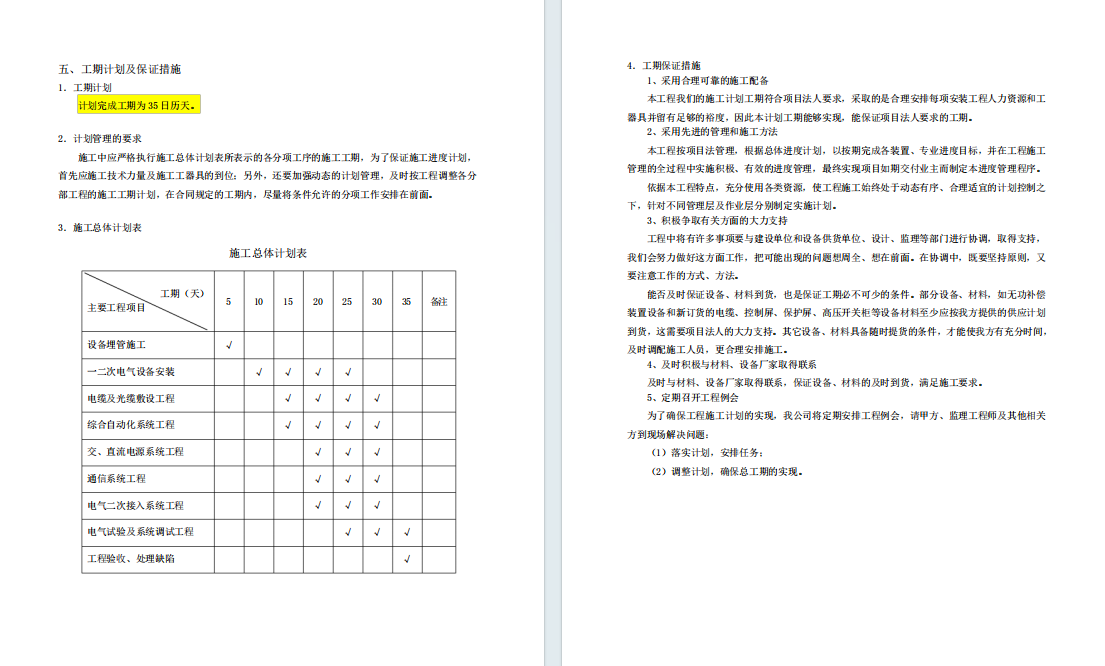

2．施工工序总体安排

为了确保在计划工期内有序、优质完工，拟对整个工程进行分阶段施工：

第一阶段，设备埋管施工。

第二阶段，电气一次、二次主体设备安装就位。

第三阶段，电力电缆、控制电缆、光缆敷设及缆头制作与安装。

第四阶段，电气设备单体试验及分系统调试。

第五阶段，工程验收、处理缺陷、全站启动试运行。

各施工段内本着“先地下后地上，先设备后连接”的原则，科学合理地安排各施工工序，尽量减少交叉作业引起的干扰，形成各种工序有序合理搭接的流水作业模式，坚持边施工边检查，随时发现问题，随时解决问题，力争把所有问题消除在萌芽状态，在保证施工质量的同时满足业主的工

期要求。

3．分项部署

（一）储能系统、35kV配电系统、二次系统安装及电缆施工

包括蓄电池集装箱、PCS集装箱、箱变、35kV开关柜、二次预制仓。

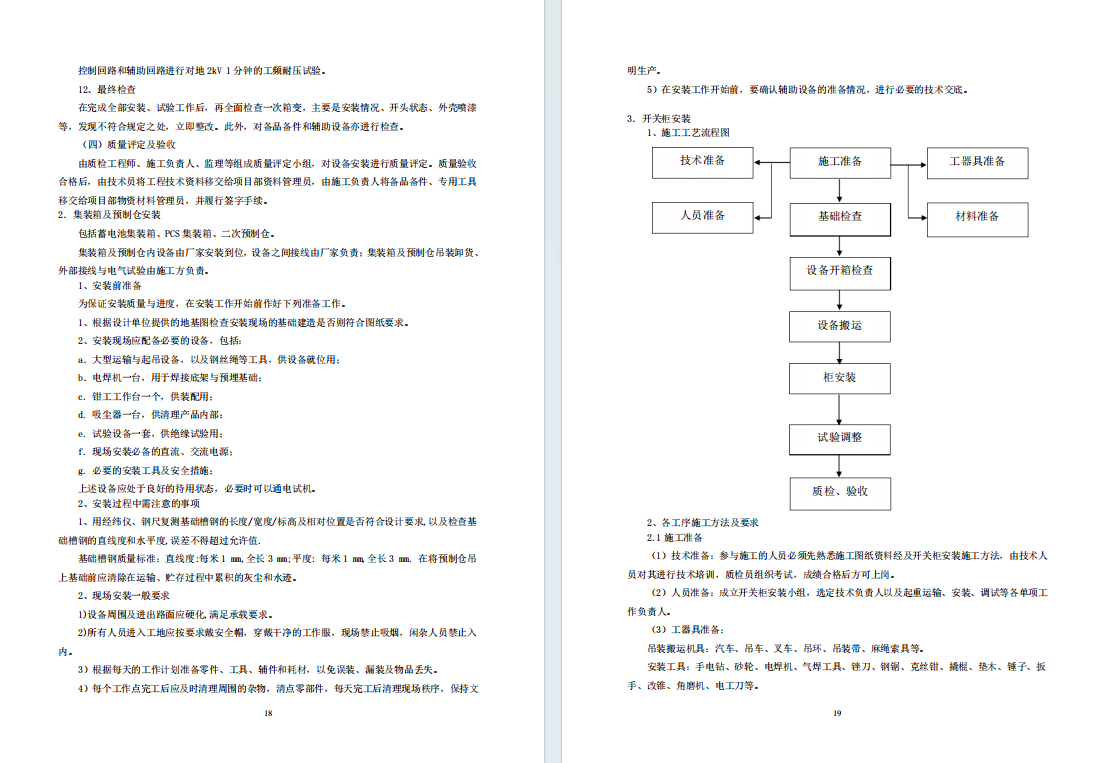

集装箱及预制仓内设备由厂家安装到位，设备之间接线由厂家负责；集装箱及预制仓吊装卸货、外部接线与电气试验由施工方负责。

安装时设备基础必须平整，符合公差要求，集装箱及预制仓安装待厂家服务人员到场后进行，就位、找正，外部接线，接着制作并安装电缆支架，完成后敷设电缆，制作户外和户内电缆终端头，全部安装完成后做上述设备的交接试验。

（二）电气调试

现场根据厂家说明书、调试报告及有关交接试验规程规范进行单元件调试及分系统调试；对本工程的所有电气设备高压试验，严格按《电气装置安装工程电气设备交接试验标准（GB50150-91）》规范进行测试、检查、鉴定，并出具正式报告。

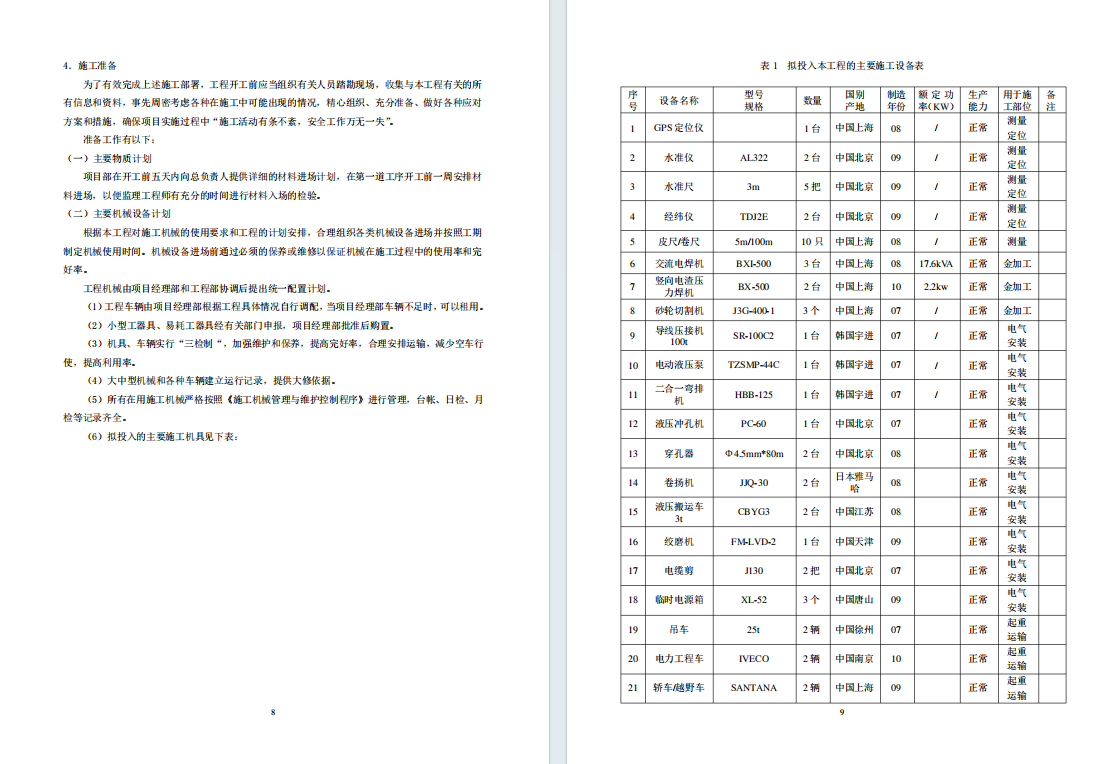

4．施工准备

为了有效完成上述施工部署，工程开工前应当组织有关人员踏勘现场，收集与本工程有关的所有信息和资料，事先周密考虑各种在施工中可能出现的情况，精心组织、充分准备、做好各种应对方案和措施，确保项目实施过程中“施工活动有条不紊，安全工作万无一失”。

准备工作有以下：

（一）主要物质计划

项目部在开工前五天内向总负责人提供详细的材料进场计划，在第一道工序开工前一周安排材料进场，以便监理工程师有充分的时间进行材料入场的检验。

（二）主要机械设备计划

根据本工程对施工机械的使用要求和工程的计划安排，合理组织各类机械设备进场并按照工期制定机械使用时间。机械设备进场前通过必须的保养或维修以保证机械在施工过程中的使用率和完好率。

工程机械由项目经理部和工程部协调后提出统一配置计划。

（1）工程车辆由项目经理部根据工程具体情况自行调配，当项目经理部车辆不足时，可以租用。

（2）小型工器具、易耗工器具经有关部门申报，项目经理部批准后购置。

（3）机具、车辆实行“三检制“，加强维护和保养，提高完好率，合理安排运输，减少空车行使，提高利用率。

（4）大中型机械和各种车辆建立运行记录，提供大修依据。

（5）所有在用施工机械严格按照《施工机械管理与维护控制程序》进行管理，台帐、日检、月检等记录齐全。

（三）劳动力准备

根据实际工程量和所处的地理位置，并考虑工程的特点，拟投入如下的施工力量：

开工前组织材料、设备、技术管理人员5人，各种技工10人，普工10人，先期进入现场，从事开工必需的各种设施建设。以利开工后组织作业工人进场；随后根据现场开工条件，并将根据工程进展情况及时调整人员按照劳动力进度计划，我们将分期分批组织20多名满足工程所需的职工队伍进驻施工现场。进场前进行入场质量、安全意识教育，认真组织交底，特殊工种持证上岗。按时入岗后，迅速进入工作状态。

（四）施工现场平面布置

1、施工现场布置的原则

（1）本着保证安全、便于施工的原则，按照市级安全、文明、卫生工地的要求进行布设。

（2）充分利用现有场地和空间，精心安排，合理布置。首先满足生产性设施布置的需要，将加工区与材料区分开；布置生产性设施时，应当先确定主要施工机械的位置，据此再确定各种辅助设施和材料的位置。

2、施工总平面布置图

根据本工程的现场条件，经过场地平整后，站区内有一空地，在本期建设期间，可用于建设项目部和现场办公室、施工班组员工宿舍、食堂、临时周转仓库、加工场等临时建筑。

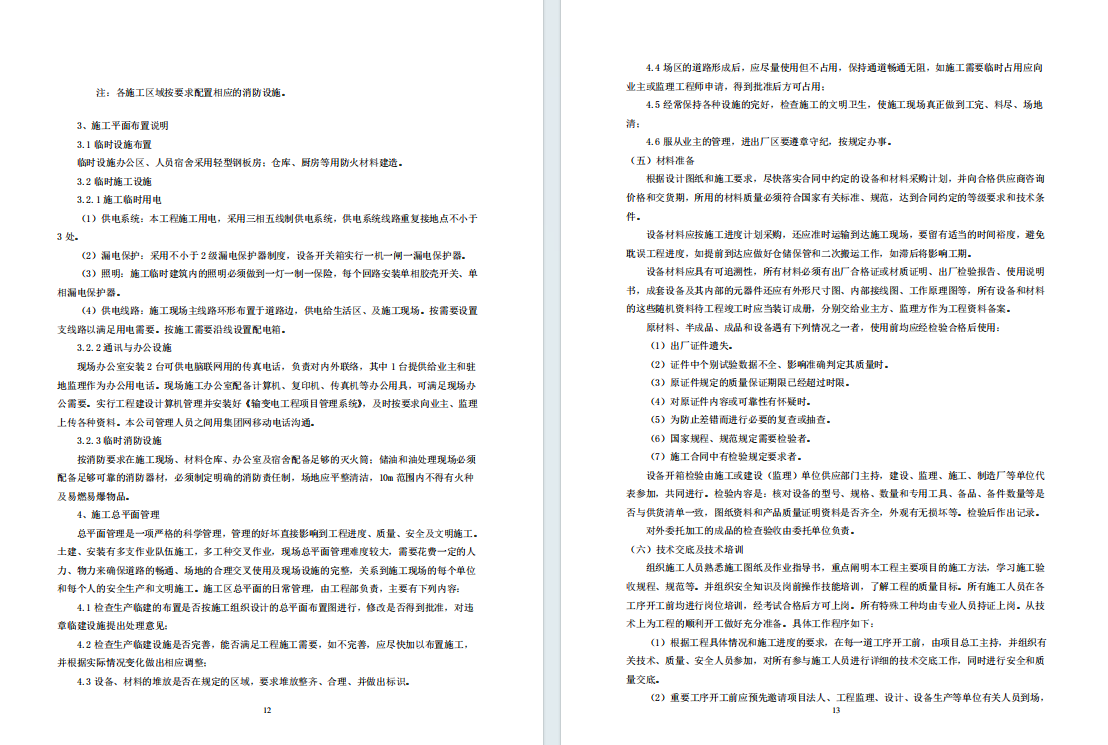

3、施工平面布置说明

3.1临时设施布置

临时设施办公区、人员宿舍采用轻型钢板房；仓库、厨房等用防火材料建造。

3.2临时施工设施

3.2.1施工临时用电

（1）供电系统：本工程施工用电，采用三相五线制供电系统，供电系统线路重复接地点不小于

3处。

（2）漏电保护：采用不小于2级漏电保护器制度，设备开关箱实行一机一闸一漏电保护器。

（3）照明：施工临时建筑内的照明必须做到一灯一制一保险，每个回路安装单相胶壳开关、单相漏电保护器。

（4）供电线路：施工现场主线路环形布置于道路边，供电给生活区、及施工现场。按需要设置支线路以满足用电需要。按施工需要沿线设置配电箱。

3.2.2通讯与办公设施

现场办公室安装2台可供电脑联网用的传真电话，负责对内外联络，其中1台提供给业主和驻地监理作为办公用电话。现场施工办公室配备计算机、复印机、传真机等办公用具，可满足现场办公需要。实行工程建设计算机管理并安装好《输变电工程项目管理系统》，及时按要求向业主、监理上传各种资料。本公司管理人员之间用集团网移动电话沟通。

3.2.3临时消防设施

按消防要求在施工现场、材料仓库、办公室及宿舍配备足够的灭火筒；储油和油处理现场必须配备足够可靠的消防器材，必须制定明确的消防责任制，场地应平整清洁，10m范围内不得有火种及易燃易爆物品。

4、施工总平面管理

总平面管理是一项严格的科学管理，管理的好坏直接影响到工程进度、质量、安全及文明施工。土建、安装有多支作业队伍施工，多工种交叉作业，现场总平面管理难度较大，需要花费一定的人力、物力来确保道路的畅通、场地的合理交叉使用及现场设施的完整，关系到施工现场的每个单位和每个人的安全生产和文明施工。施工区总平面的日常管理，由工程部负责，主要有下列内容：

4.1检查生产临建的布置是否按施工组织设计的总平面布置图进行，修改是否得到批准，对违章临建设施提出处理意见；

4.2检查生产临建设施是否完善，能否满足工程施工需要，如不完善，应尽快加以布置施工，并根据实际情况变化做出相应调整；

4.3设备、材料的堆放是否在规定的区域，要求堆放整齐、合理、并做出标识。

四、主要分部分项工程的施工方案及技术措施

1．箱变安装

（一）施工准备

1、设备及材料要求：

设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。设备应有铭牌，并注明厂家名称，附件、备件齐全。

安装使用的材料：防锈漆、镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。

2、主要机具：

吊装搬运机具：汽车、吊车、吊环、吊装带、麻绳索具等。

安装工具：手电钻、砂轮、电焊机、气焊工具、锉刀、钢锯、克丝钳、撬棍、垫木、锤子、扳手、改锥、角磨机、电工刀等。

测试检验工具：水准仪、水平尺、钢直尺、塞尺等。

试验设备一套，供绝缘试验用。

其他：吸尘器一台，供清理产品内部；

3、作业条件：

（1）土建工程施工标高、尺寸、结构及埋件均符合设计要求。

（2）施工图纸、技术资料齐全；技术、安全、消防措施落实。

（3）设备、材料齐全，并运至现场。

（二）安装过程中需注意的事项

1、设备周围及进出路面应硬化,满足承载要求。

2、所有人员进入工地应按要求戴安全帽，穿戴干净的工作服，现场禁止吸烟，闲杂人员禁止入内。

3、根据每天的工作计划准备零件、工具、辅件和耗材，以免误装、漏装及物品丢失。

4、每个工作点完工后应及时清理周围的杂物，清点零部件，每天完工后清理现场秩序，保持文明生产。

（三）设备安装与调试

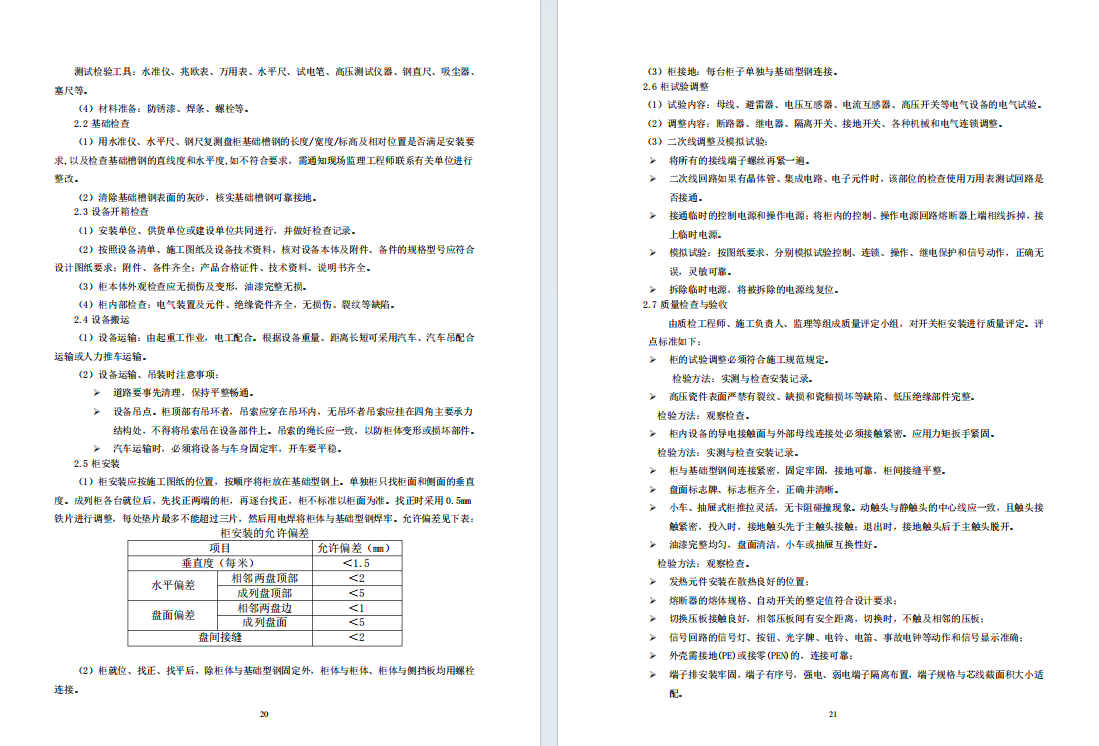

箱式变电站是整套运输的，间隔内电缆在厂内全部连接，现场安装主要是设备就位、接地，二次部分需要进行电源电缆敷设、二次计量仪表接线。

​
