Unity UGC IDE实现深度解析（二）：端口系统与类型安全机制
Unity UGC IDE实现深度解析（二）：端口系统与类型安全机制
一、端口系统：节点间通信的桥梁
1.1 为什么需要端口？
回到我们的例子：一个"播放音效"节点需要接收音频文件，但它如何知道：
- 这个输入是必须的还是可选的？
- 能接受单个音频还是音频列表？
- 能否在运行时改变输入源？
1.2 端口的类型分类
按数据流向分类
按连接规则分类
| 端口类型 | 允许连接数 | 典型场景 | 设计考量 |
|---|---|---|---|
| Single | 1对1 | 执行流、单一数据源 | 连接时断开旧连线 |
| Multiple | 1对多 | 事件广播、数据分发 | 维护连接列表 |
| Dynamic | 运行时创建 | 可变参数函数 | 端口ID动态生成 |
二、类型系统：编译期的安全网
2.1 为什么不能直接用C#的Type？
问题场景：
graph LRA[Get Position] -->|Vector3| B[Add Numbers]style A fill:#51cf66style B fill:#ff6b6bnote[❌ Vector3无法传给float参数]
如果依赖C#反射在运行时检查：
// 运行时才报错 - 太晚了！
object result = portA.GetValue();
if (result is not float) throw new Exception("类型不匹配");
2.2 自定义类型系统的设计
核心思想：类型层级树
类型兼容性判断算法
设计目标：
Vector3可以传给Object（向上转型）Integer可以传给Float（隐式转换）ExecutionFlow只能连接执行端口
核心结构：
隐式转换示例：
三、连接验证：实时反馈机制
3.1 四层验证金字塔
3.2 循环依赖检测算法
为什么要检测？
经典算法对比：
| 算法 | 时间复杂度 | 优点 | 缺点 |
|---|---|---|---|
| DFS标记法 | O(V+E) | 简单直观 | 需要重置标记 |
| 拓扑排序 | O(V+E) | 可顺便排序 | 额外空间 |
| 并查集 | O(Vα(V)) | 在线算法 | 实现复杂 |
我们的选择：改进的DFS三色标记法
graph TBsubgraph "三色标记状态"White[⚪ 白色<br/>未访问]Gray[🔘 灰色<br/>正在访问]Black[⚫ 黑色<br/>已完成]endsubgraph "检测过程"Start[开始DFS] --> CheckColor{当前节点颜色?}CheckColor -->|白色| MarkGray[标记为灰色]CheckColor -->|灰色| DetectCycle[✗ 发现环]CheckColor -->|黑色| Skip[跳过]MarkGray --> VisitChildren[访问所有子节点]VisitChildren --> MarkBlack[标记为黑色]MarkBlack --> Next[下一个节点]endstyle DetectCycle fill:#ff6b6bstyle MarkBlack fill:#51cf66
关键优化：
- 缓存黑色节点：避免重复遍历已验证的子图
- 增量检查：只检查新连线影响的路径
四、数据流追踪：从源到汇
4.1 Pull-Based vs Push-Based
选择依据：
| 场景 | 推荐模式 | 理由 |
|---|---|---|
| UI刷新 | Pull | 避免过度计算 |
| 物理模拟 | Push | 及时响应变化 |
| AI决策 | Pull | 按需计算昂贵操作 |
4.2 混合模式：Reactive Dataflow
核心思想：数据端口用Pull，执行端口用Push
4.3 脏标记优化
问题：如果一个节点的输入没变化，为什么要重新计算？
传播策略：
- 向前传播：变量改变→标记所有依赖节点
- 延迟清理：真正计算时才清除dirty标记
- 批量处理：收集所有dirty节点，按拓扑序批量计算
五、动态端口：可变参数的秘密
5.1 应用场景
典型例子：字符串格式化节点
CSDN的mermaid图表graph LR不支持{}符号，正常是Name: {0}, Age: {1}的，大家将就看
5.2 实现机制
关键技术点：
- 端口ID生成规则：
param_{index}_{guid}避免冲突 - 序列化策略：保存端口元数据，不保存端口对象
- 版本兼容：旧存档加载时重建端口
六、类型转换节点的自动插入
6.1 智能连线：让用户少做选择
用户期望：
实现流程：
6.2 转换图谱设计
权重算法：选择"代价最小"的转换路径
Int→Float：代价1（无损）Float→Int：代价5（有损）Vector3→Float：代价3（语义变化）

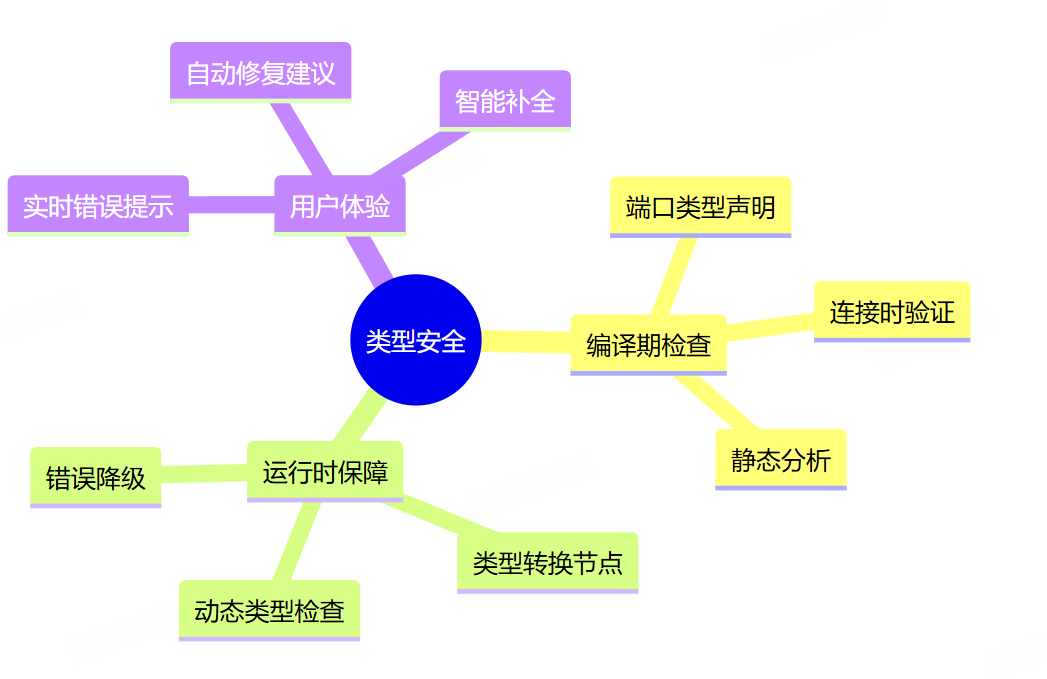

七、小结：类型安全的哲学
下一篇我们将深入执行引擎的设计，解答：
- 如何将图结构编译成可执行代码？
- 异步节点（等待、动画）如何实现？
- 调试时如何单步执行节点？
