晨控CK-UR08-E01与汇川AC系列PLC配置EtherNet/IP通讯连接手册

晨控CK-UR08-E01与汇川AC系列PLC配置EtherNet/IP通讯连接手册

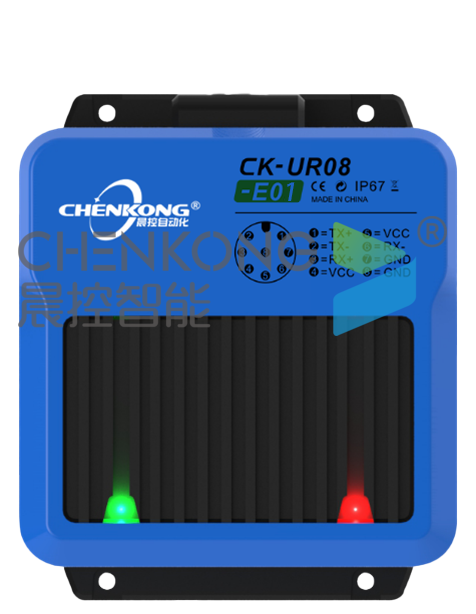

CK-UR08-E01是天线一体式超高频读写器头，工作频率为920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率26dBm。读卡器同时支持标准工业通讯协议EtherNet/IP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。读写器具有识别速度快、准确率高、识别距离适中、组网方便等特点 ，适合应用于智能产线数据采集，信息读取等领域。

本期主题：围绕CK-UR08-E01系列产品的EtherNet/IP通讯协议与汇川PLC进行通讯配置说明。

0、准备阶段

l编程软件：InoProShop

l多通道网关控制器：CK-UR08-E01

lPLC：汇川AC801

l通讯协议：EtherNet/IP

l连接方式：以太网

1、添加EtherNet/IP主站机架以及添加EDS文件

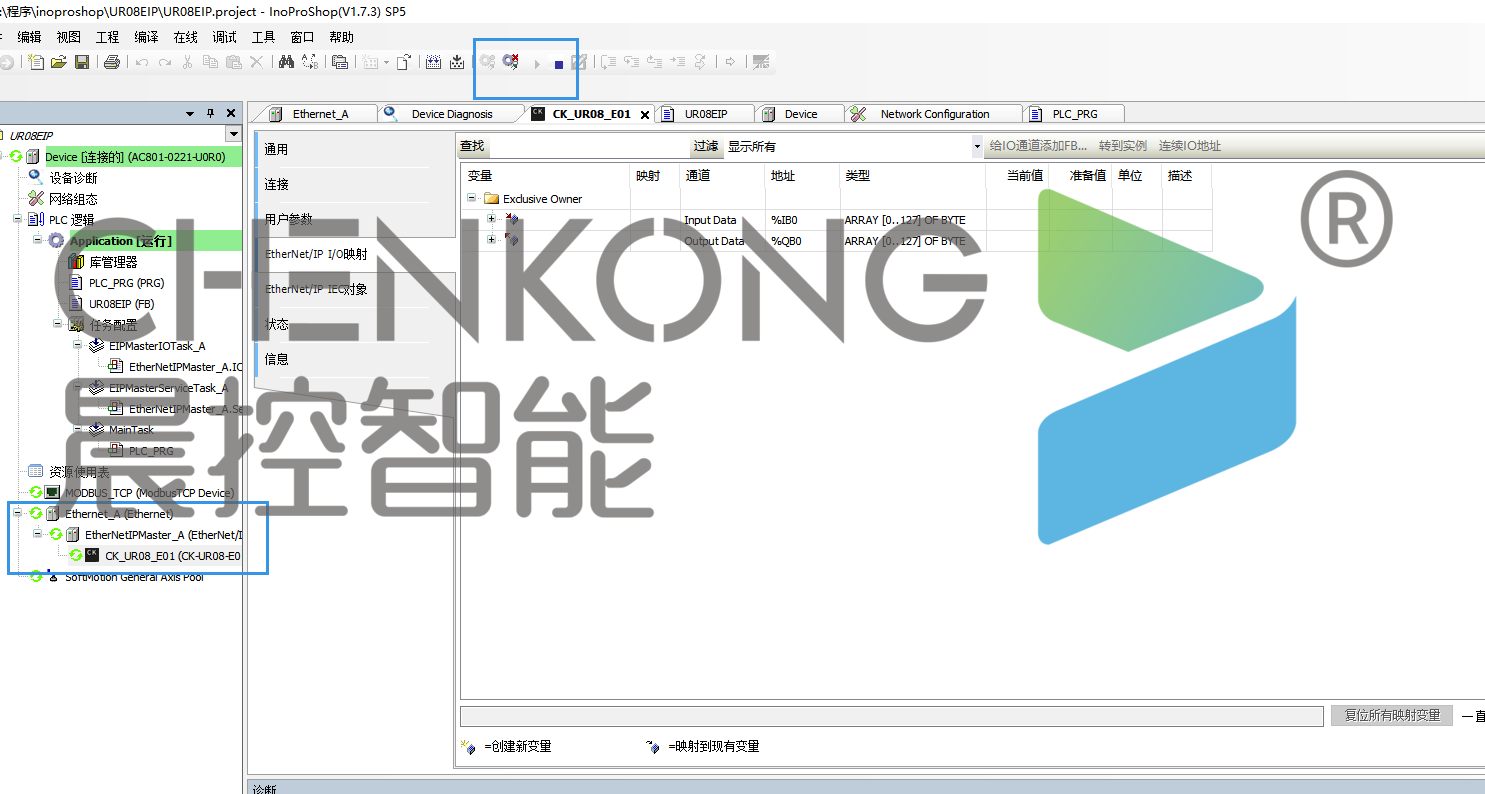

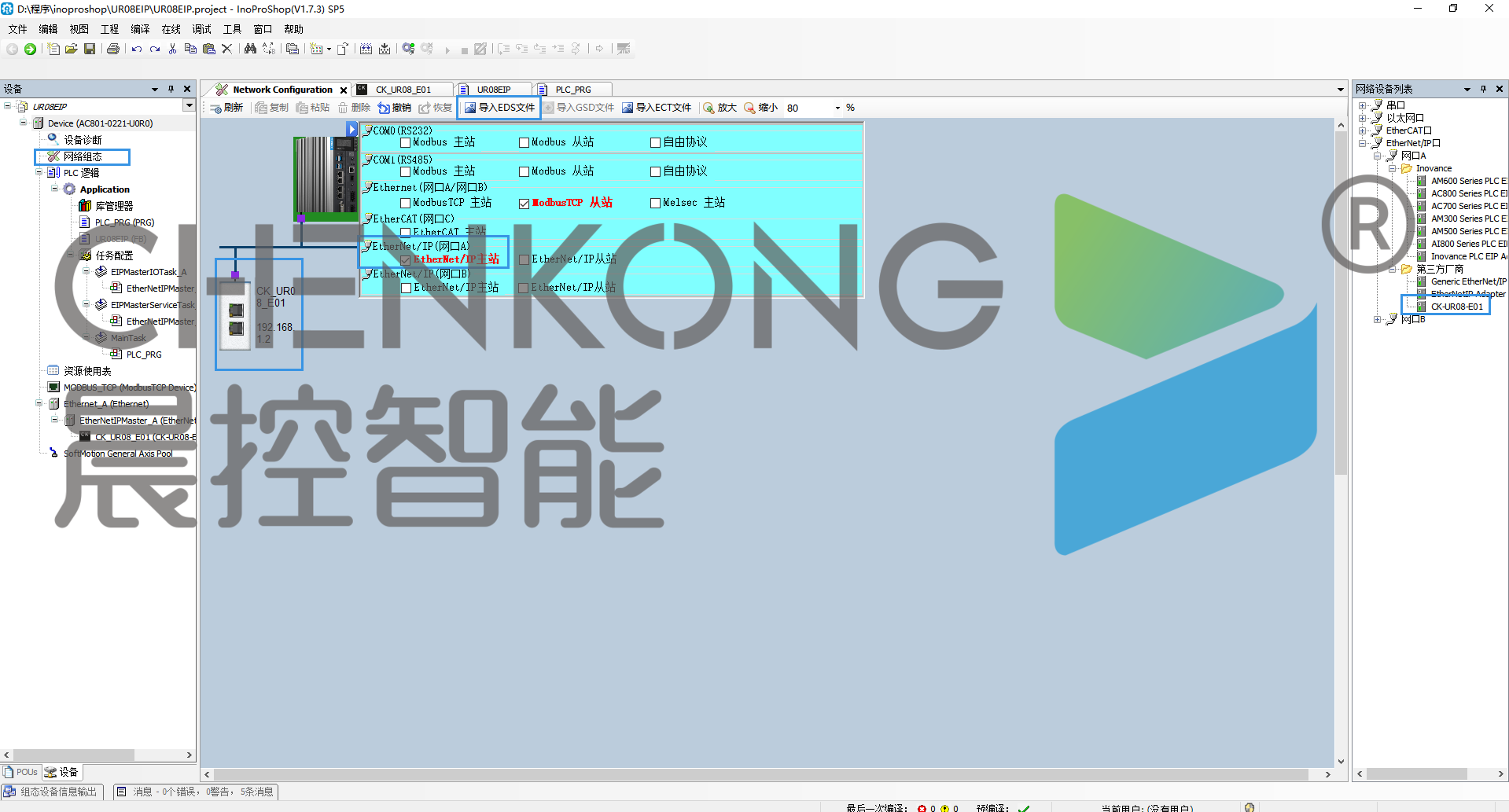

在网络组态中勾选EtherNet/IP主站，添加EtherNet/IP主站机架

点击导入EDS文件添加设备EDS文件

在网络设备列表里，双击添加的设备文件，添加设备从站

2、填写设备IP

打开刚添加的的设备设置

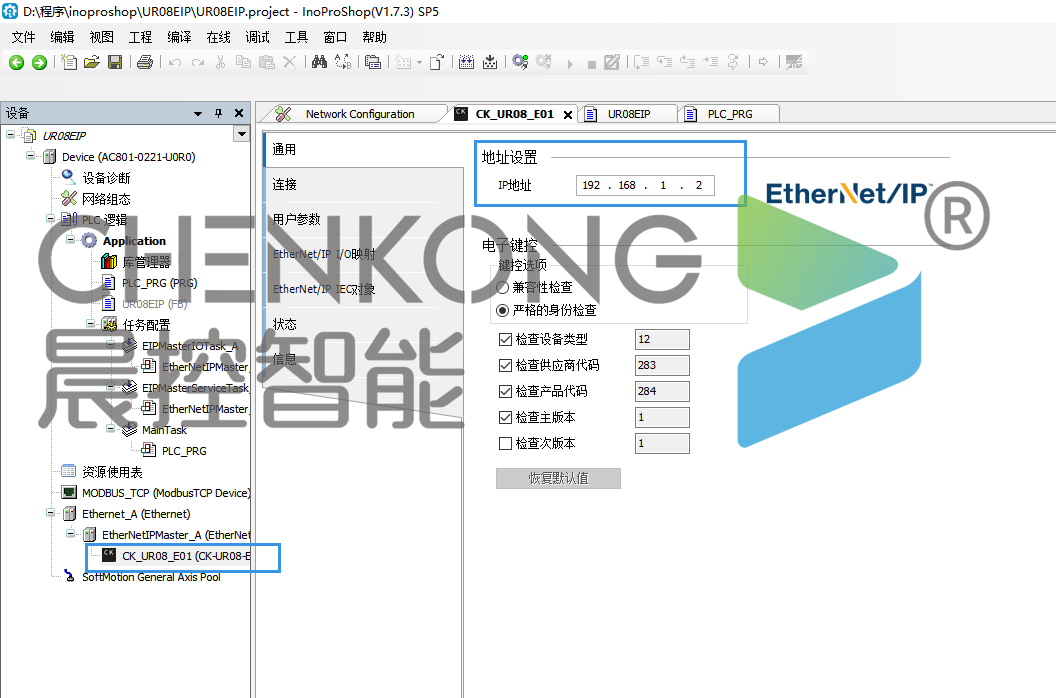

在通用中填写设备IP地址

3、设置映射内存

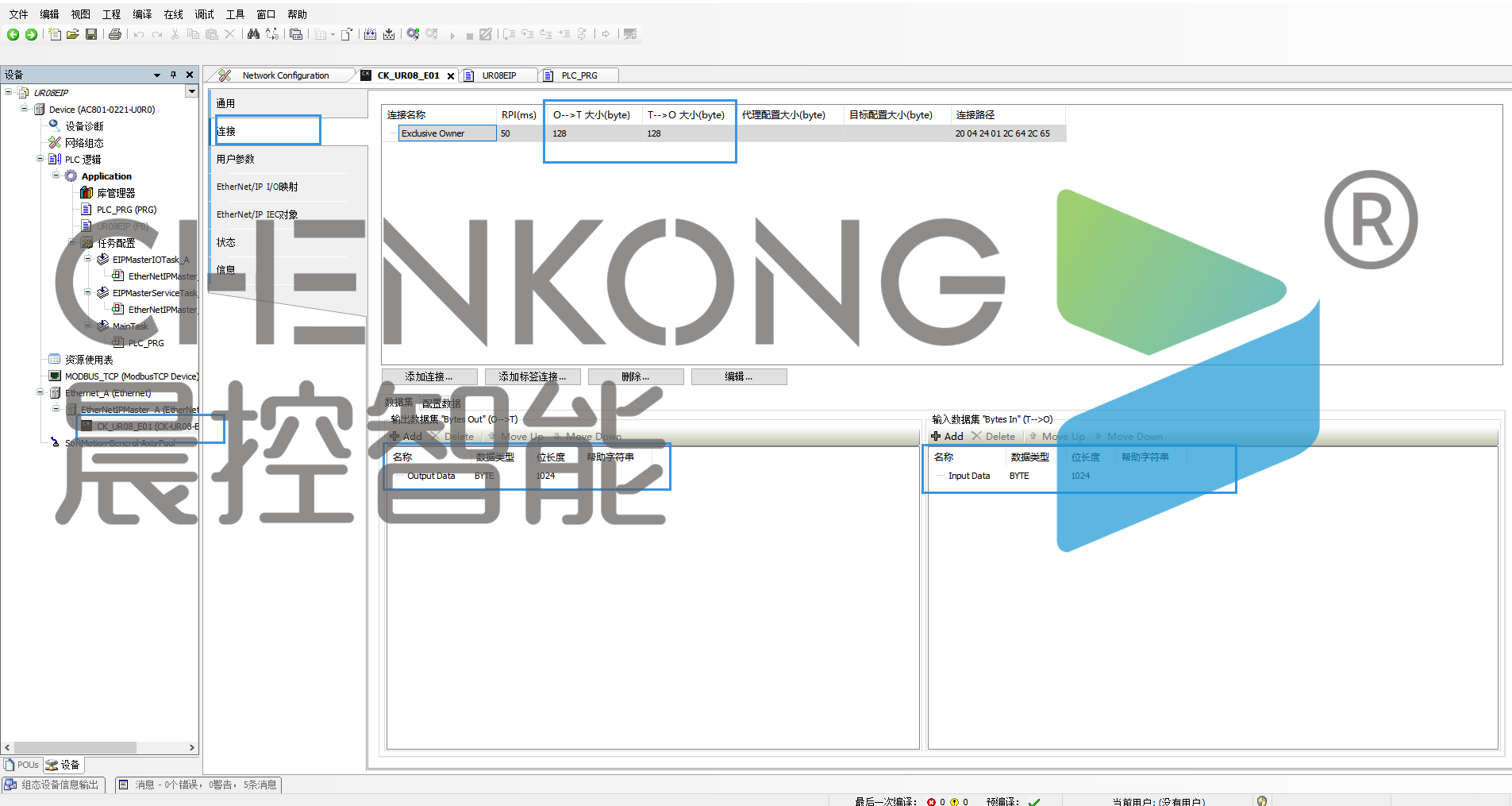

点击连接设置

在下方输入输出数据集中输入输出各给应该位成都1024的byte

4、下载配置

在线plc将配置下载到plc中

完成配置
