华为ENSP——OSPF多区域配置实验

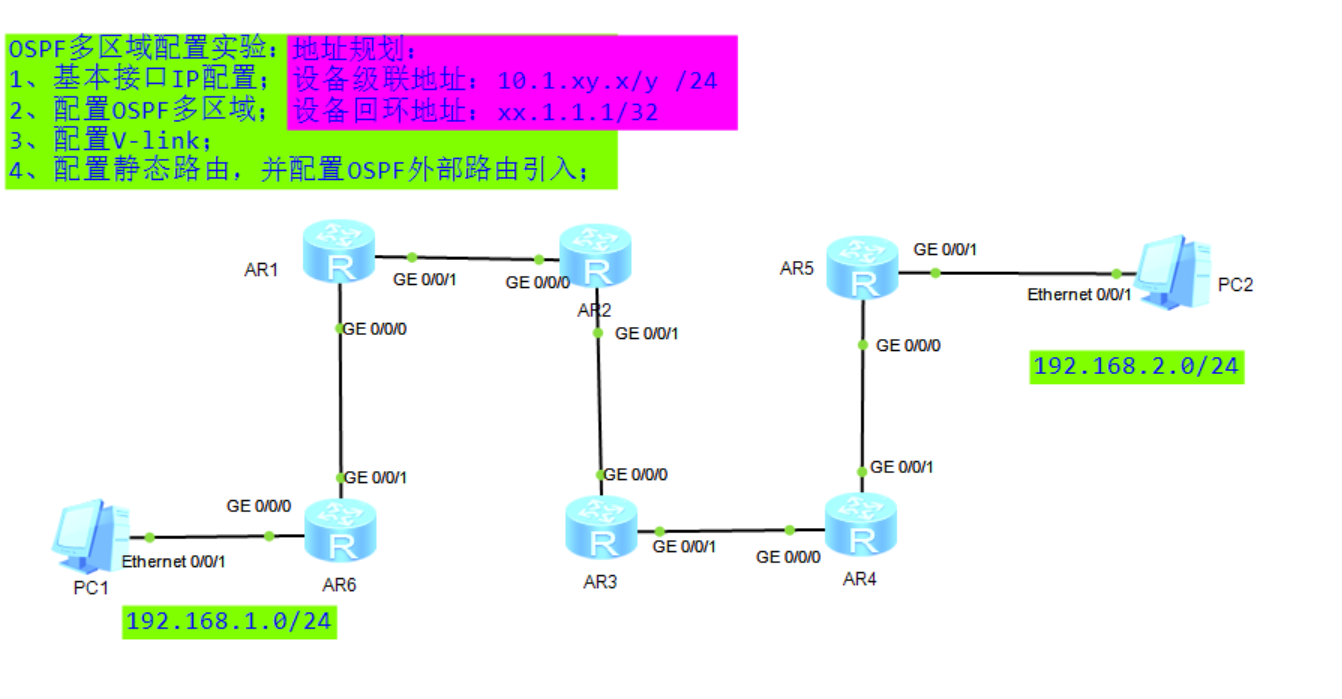

• 一、实验拓扑

二、实验需求

R1-R2-R3-R4-R5属于OSPF域，R6使用静态默认路由指向R1,要求配置OSPF多区域实现全网互通。

三、配置步骤

1、基本接口IP配置

根据PC和各个路由器接口所在的网段配置相对应的IP地址。以下将对PC1、R1、R6的接口IP进行展示：

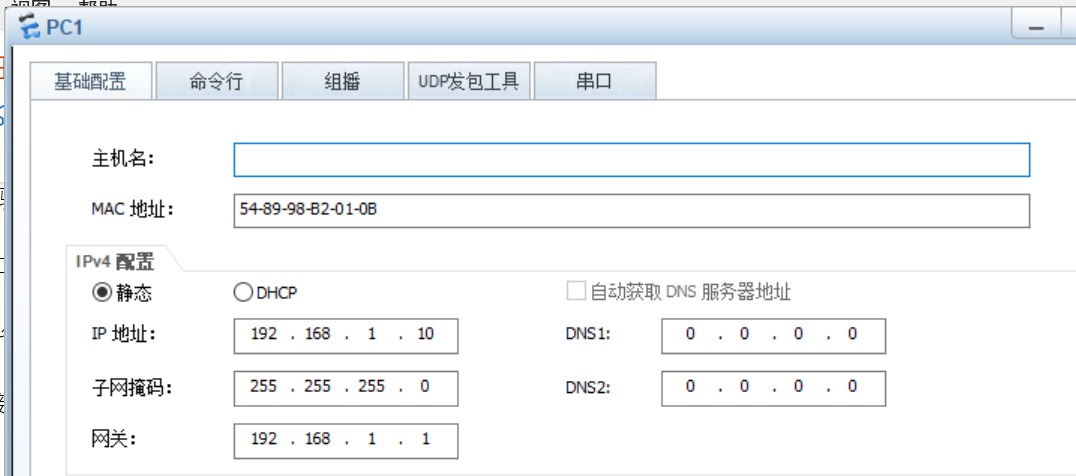

PC1：

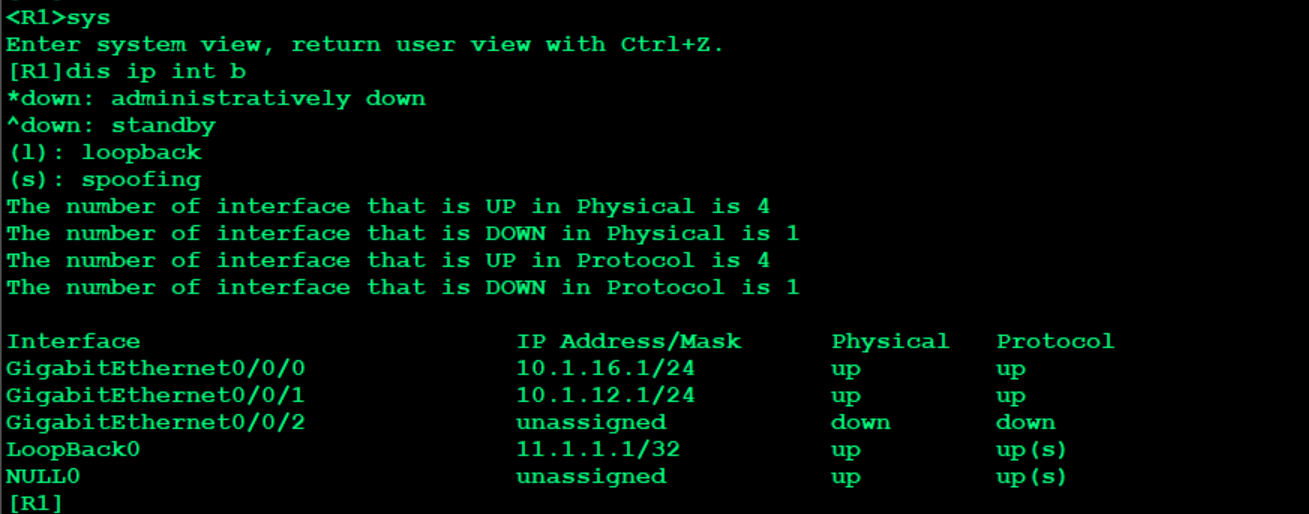

R1：

R6：

2、配置OSPF多区域

由实验拓扑图可知，R2、R4的接口属于不同的OSPF区域，故以下将以R2、R4为例进行展示相关配置命令和现象：

R2上：

[R2]ospf 1

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255

[R2-ospf-1-area-0.0.0.0]network 22.1.1.0 0.0.0.0

[R2-ospf-1-area-0.0.0.0]q

[R2-ospf-1]area 1

[R2-ospf-1-area-0.0.0.1]network 10.1.23.0 0.0.0.255

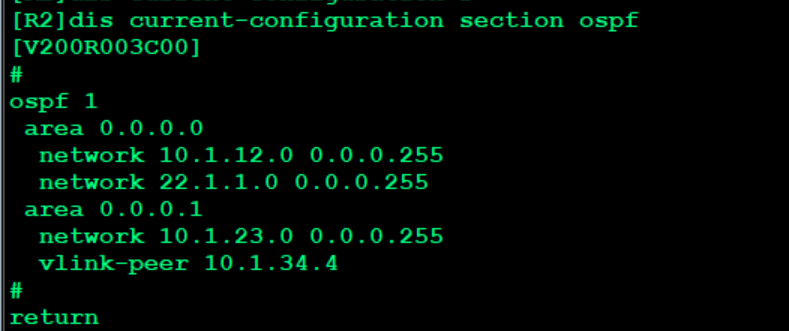

结果：

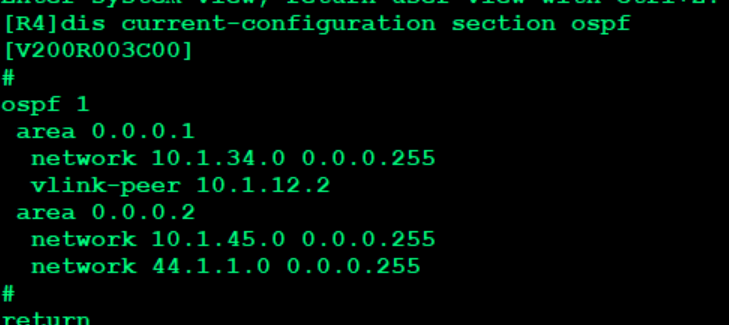

R4上（配置命令与R2上相仿，区别在于不同接口隶属于不同的OSPF区域，配置时注意区分）：

3、配置v-link

[R2-ospf-1-area-0.0.0.1]vlink-peer 10.1.34.4

[R4-ospf-1-area-0.0.0.1]vlink-peer 10.1.12.2

4、配置静态路由，并配置OSPF外部路由引入

[R1]ip route-static 192.168.1.0 24 10.1.16.6

[R1-ospf-1]import-route static type 1

R1的全局路由表：

[R6]ip route-static 0.0.0.0 0  10.1.16.1

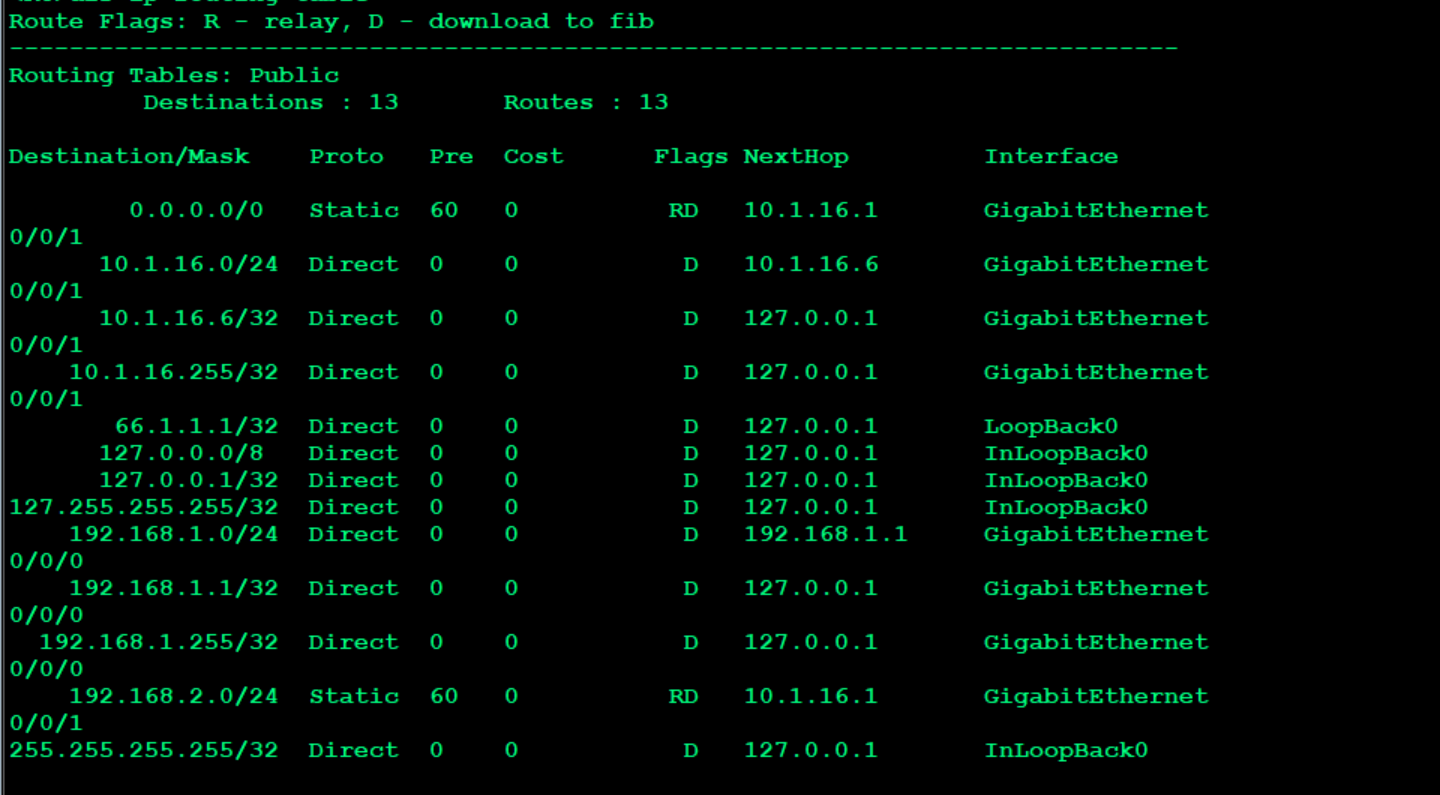

R6上的全局路由：

5、测试全网互通情况

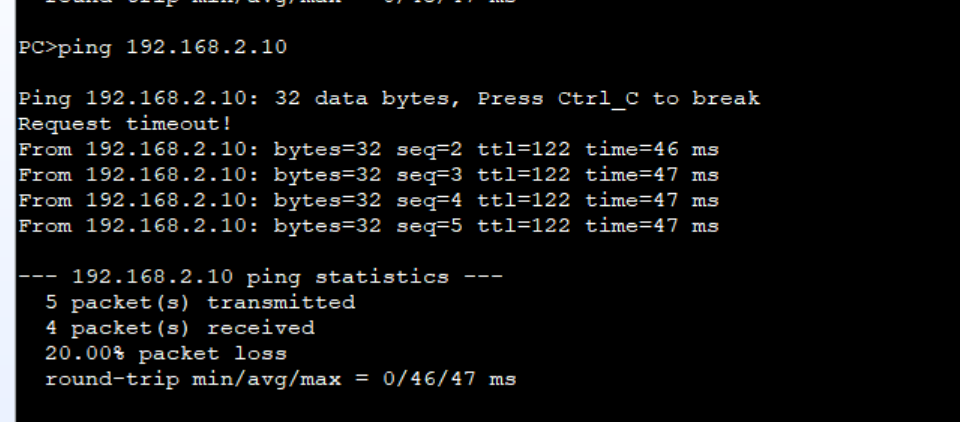

   PC1与PC2的互通：

四、实验总结

通过此实验，进一步加深了对OSPF多区域划分的理解，清晰的学习了LSA的相关分类以及其功能，熟悉了不同类型LSA应用的相对应的情况，认识到了OSPF将外部路由引入OSPF的相关过程同时针对实验学会了在OSPF多区域划分过程中相关配置命令的使用。
