PCIe协议之 SMBus 信号线

简单来说，SMBus和PCIe总线是两个独立但协同工作的总线。PCIe负责高速数据传输，而SMBus负责低速管理通信。

• SMBUS：10kHz~100KHz，用于传输PCIe卡信息（如智能电源管理）

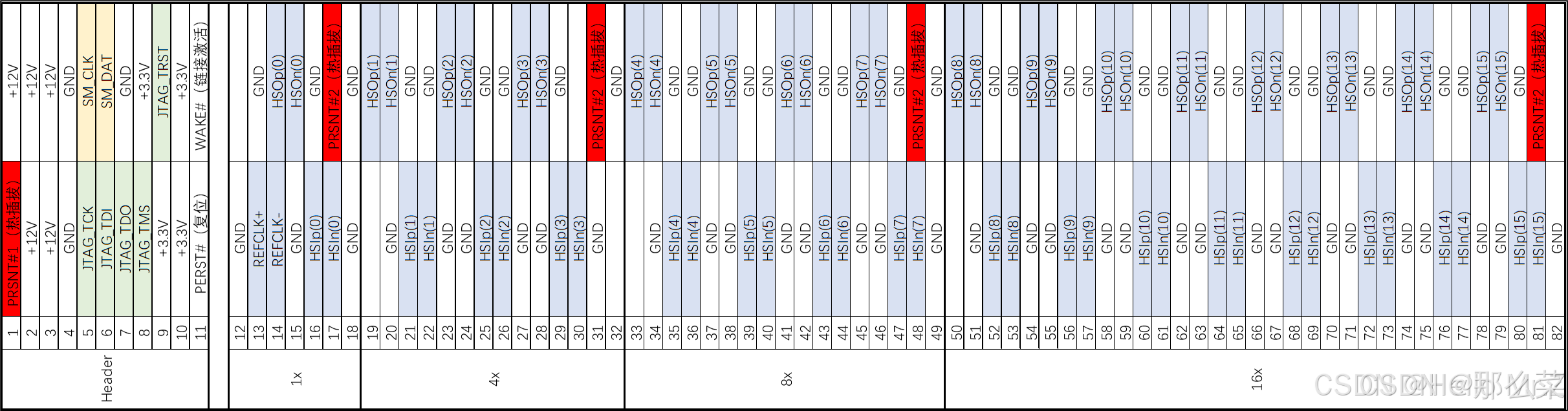

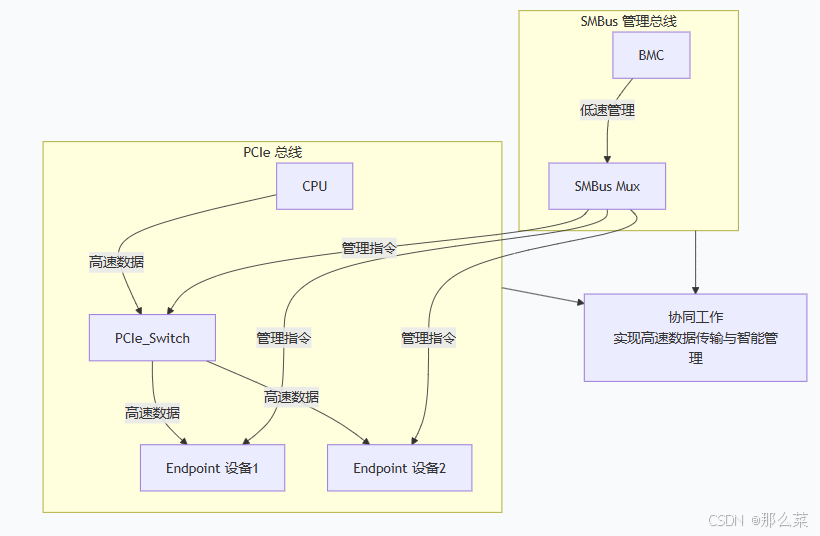

下图清晰地展示了PCIe总线与SMBus在典型系统中的关系和分工：

一，SMBus在PCIe系统

1. 设备发现与识别

   • SPD (Serial Presence Detect)： 对于内存模组（如DIMM），SMBus用于读取SPD芯片中的信息，如容量、时序、电压、制造商等。系统根据这些信息正确初始化和配置内存。

   • PCIe设备信息： 同样，一些PCIe设备（特别是卡和设备上的固件存储器）会利用SMBus来报告其存在、设备ID、厂商ID等基本信息，辅助系统进行枚举。
