Auto CAD二次开发——折线多段线

        学如逆水行舟，不进则退。 愿自己不忘初心，坚持积累。感谢大家的支持。本篇博客主要是学习多段不带圆弧的多段线。下一篇将学习带圆弧的多段线。

1、基础知识储备

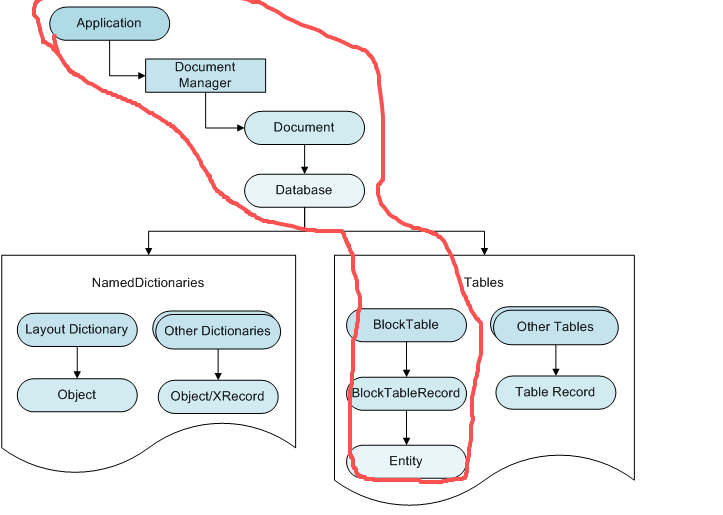

        多段线与之前的直线、圆弧、圆同属于Entity，这里我简单叙述一下多段线的继承关系：Polyline(多段线)->Curve(曲线)->Entity(实体)->DBObject(基础数据对象)->Drawable（图形）->RXObject，，因此都可以使用Database 图形数据库进行绘制。

2、绘制折线多段线

2.1底层逻辑

public Polyline();
public Polyline(int vertices);

参数vertices表示顶点

除此之外，Polyline类库中分装了其他的方法：

1、public bool Closed { get; set; }//判断是否闭合

2、public void AddVertexAt(int index, Point2d pt, double bulge, double startWidth, double endWidth);//添加顶点

参数1：顶点的序号；参数2：顶点（Point2d类型）；参数3：凸度（主要用于绘制圆弧，直线为0）；参数4：起始线宽；参数5：终止线宽。

3、public double ConstantWidth { get; set; }//全局线宽

2.2不封装代码：

using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;namespace CAD_CreateEntity
{public class PolyClass{[CommandMethod("CreatePolyline")]public void CreatePolyLine(){Polyline pl = new Polyline();Point2d p1 = new Point2d(100, 100);Point2d p2 = new Point2d(200, 100);Point2d p3 = new Point2d(200, 200);pl.AddVertexAt(0, p1, 0, 0, 0);pl.AddVertexAt(1, p2, 0, 0, 0);pl.AddVertexAt(2, p3, 0, 0, 0);pl.Closed = true;pl.ConstantWidth = 10;//声明图形数据库Database db = HostApplicationServices.WorkingDatabase;db.AddEntityToModelSpace(pl);}}
}

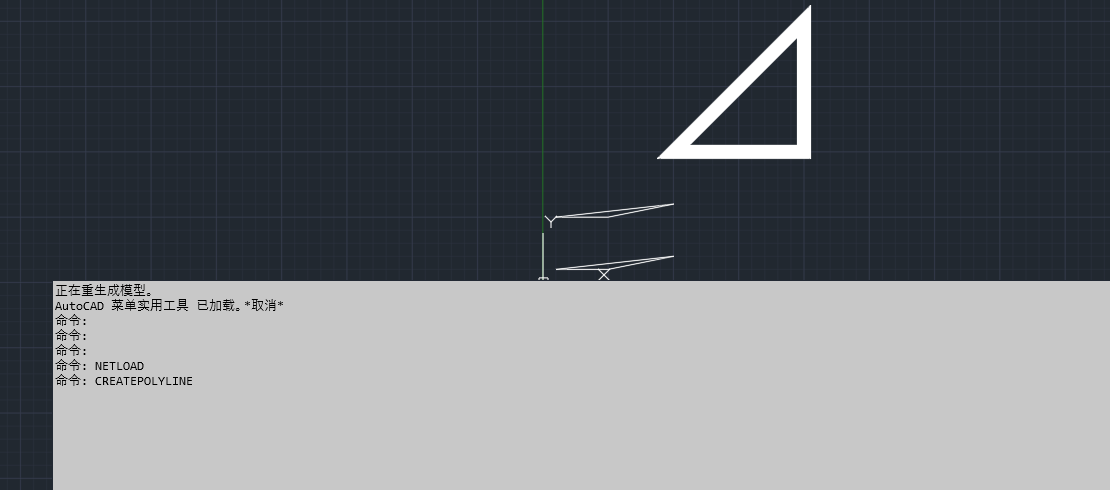

运行结果：

2.3分装代码：

函数封装：

        /// <summary>/// 绘制折线多段线/// </summary>/// <param name="db">图形数据库</param>/// <param name="isClosed">是否闭合</param>/// <param name="constantWidth">线宽</param>/// <param name="vertices">多段线的定点,可变参数</param>/// <returns>ObjectId</returns>public static ObjectId AddPolyLineToModelSpace(this Database db, bool isClosed, double constantWidth, params Point2d[] vertices){if (vertices.Length < 2){return ObjectId.Null;}//声明一个多段线对象Polyline pLine = new Polyline();//添加多段线的顶点for (int i = 0; i < vertices.Length; i++){pLine.AddVertexAt(i, vertices[i], 0, 0, 0);}//判断是否闭合if (isClosed){pLine.Closed = true;}//设置多段线的线宽pLine.ConstantWidth = constantWidth;return db.AddEntityToModelSpace(pLine);}

函数调用：

            //声明图形数据库Database db = HostApplicationServices.WorkingDatabase;db.AddPolyLineToModelSpace(true, 0, new Point2d(10, 10), new Point2d(50, 10), new Point2d(100, 20));db.AddPolyLineToModelSpace(true, 0, new Point2d(10, 50), new Point2d(50, 50), new Point2d(100, 60));

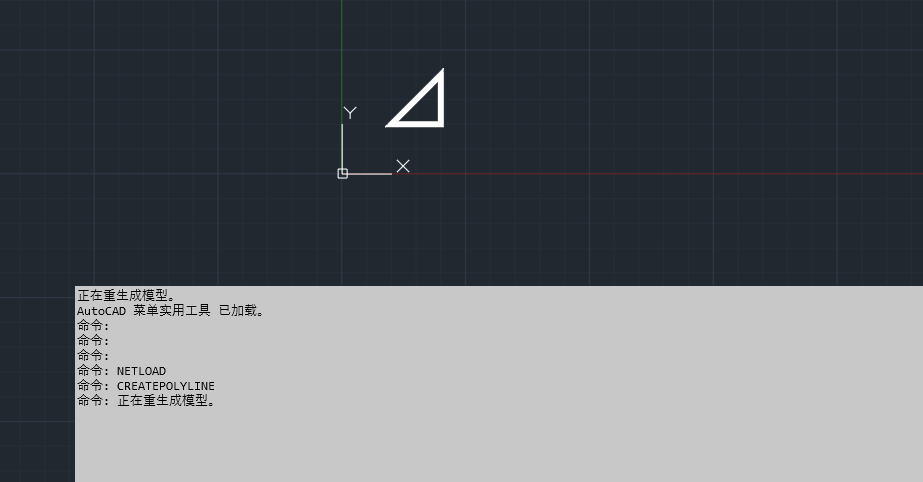

运行结果：
