STM32学习（MCU控制）（NVIC）

中断【重点，难点】

1. 中断是什么

中断 ==> Interrupt。STM32 寄存器开发中，标志为描述如果是 IE (Interrupt Enable) 结尾，大多数情况下都是针对于某个中断的开启/关闭控制

中断操作是 STM32 中针对于特定的事件/行为，进行特定的处理操作。需要【触发机制】和【注册行为】。

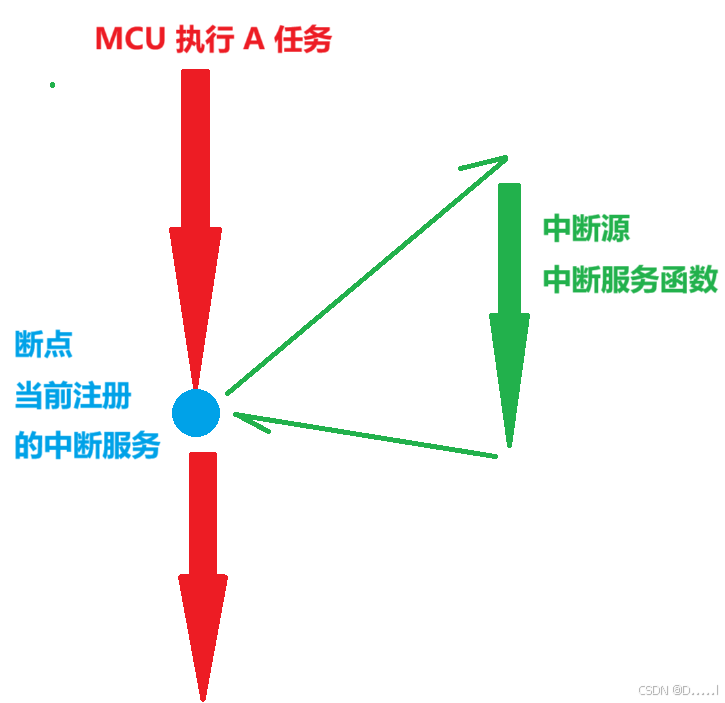

• 【触发机制】程序执行过程中，中断出现，触发其他操作
• 【注册行为】注册当前 STM32 执行过程中，关注的中断内容是哪一个。

常用概念

• 断点 ：注册的中断触发位置，一般对应电平跳变，寄存器标志位变化。
• 中断源 : 当前中断注册的功能函数/中断服务函数

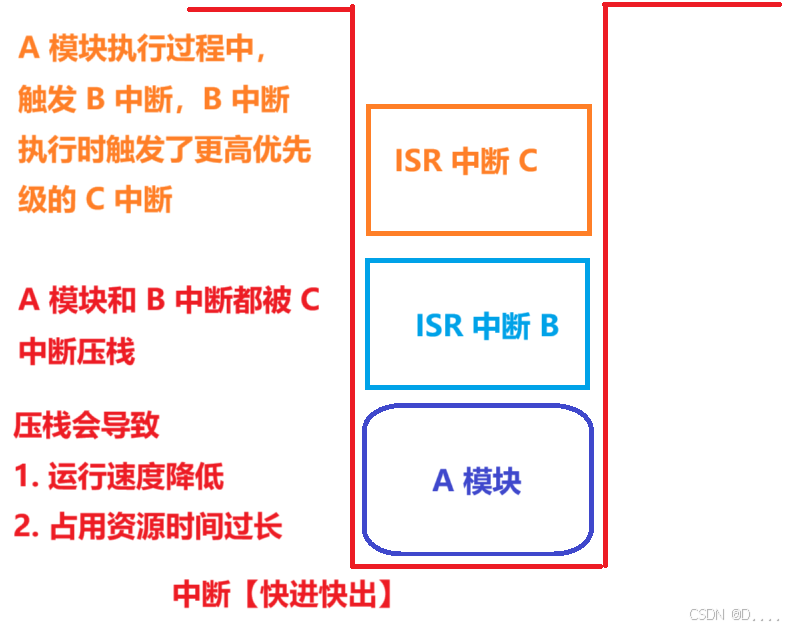

• 压栈 : 中断触发，会将断点对应函数压栈操作，转换后台函数。

2. Cortex-M3 中断分类

Cortex-M3 内核中断分类

• 内核中断/内部中断：芯片内部中断，也可以称之为【异常 Exception】。可以任务是程序在正常情况下，出现不同于平常的数据情况，可以是错误，可以是标记。一般关注的是寄存器中的中断标志位。
• 外设中断：Cortex-M3 内核 预留了外部中断控制线，可以通过外部中断控制线高低电平切换**，出现上升沿和下降沿进行中断触发。**

3. 外部中断 / EXTI

3.1 外部中断 / EXTI 概述

• 外部中断线一共 EXTI0 ~ EXTI19
• 其中 EXTI0 ~ EXTI15 对应 GPIO 口，规则是 EXTI0 对应所有的 GPIO 组中 0 引脚，例如 PA0 ~ PG0
• 其他 EXTI16 ~ EXTI19 暂时不使用。

3.2 外部中断判断逻辑框图

• 外部中断线通过
  • 上升沿触发选择寄存器
  • 下降沿触发选择寄存器
• 决定当前中断的触发方式。需要根据电路分析，找到默认的电平情况下，选择合理的触发方式。

3.3 按键功能实现外部中断控制 EXTI

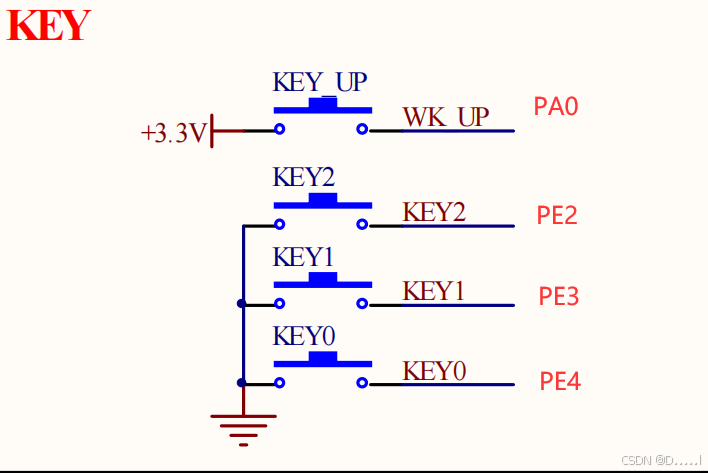

3.3.1 按键原理图

• PA0 ==> GPIO 工作模式为【下拉输入模式】
• PE2 PE3 PE4 ==> GPIO 工作模式为【上拉拉输入模式】

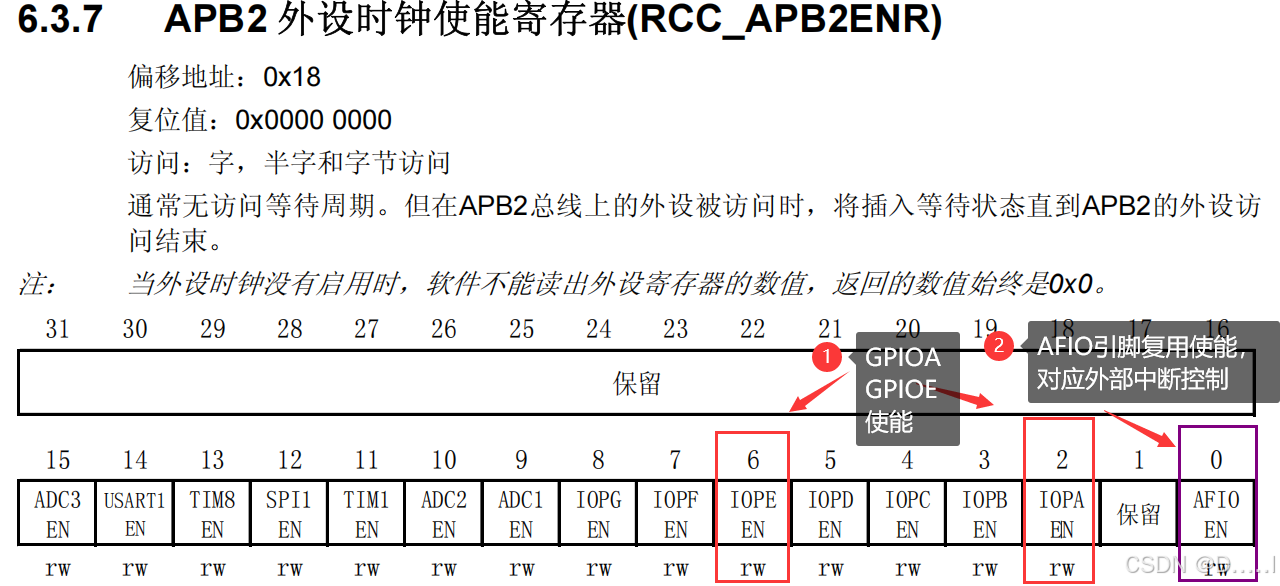

• 对应时钟配置寄存器是 APB2ENR 位2 IOA 位6 IOE

3.3.2 AFIO 时钟使能

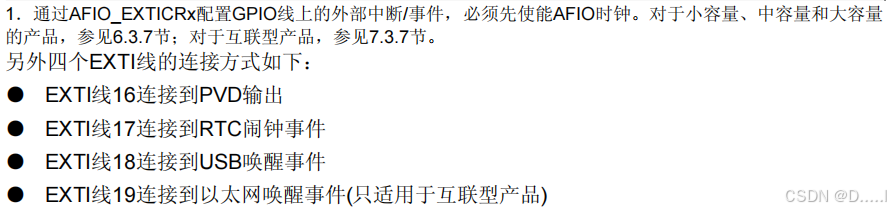

• 根据目录分析，当前 EXTI 外部中断线，控制中需要设计到 AFIO 相关寄存器。AFIO 是 IO 引脚复用控制寄存器。

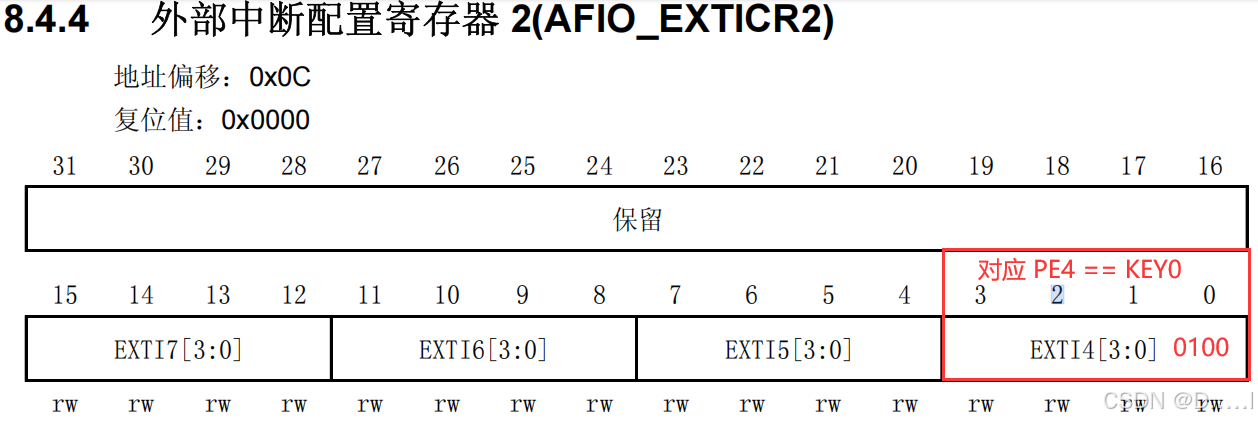

• 其中 AFIO_EXTICR1 ~ AFIO_EXTICR4 是用于控制外部中断线内容
• AFIO 对应的时钟是 APB2，需要进行使能操作。

3.3.3 外部中断线和按键对应关系

• 按键设计到引脚分别对应的外表中断线为

• KEY_UP ==> PA0 ==> EXTI0

• KEY_2 ==> PE2 ==> EXTI2

• KEY_1 ==> PE3 ==> EXTI3

• KEY_0 ==> PE4 ==> EXTI4

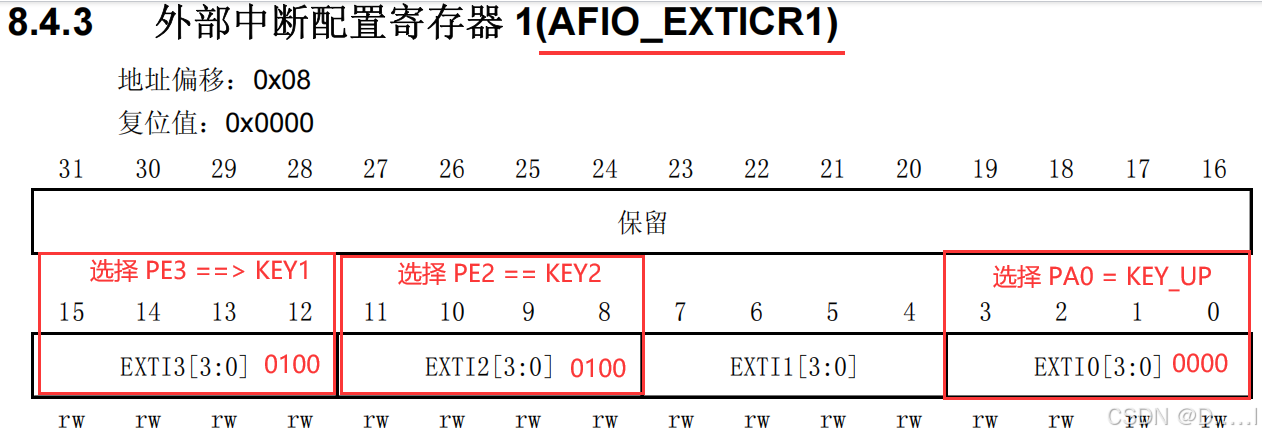

• 【注意】在 AFIO 寄存器中，为了分别管理 EXTICR1 ~ EXTICR4 采用数组形式进行数据管理。底层代码

AFIO_EXTICR[0] <> 对应寄存器名称 AFIO_EXTICR1
AFIO_EXTICR[1] <> 对应寄存器名称 AFIO_EXTICR2
AFIO_EXTICR[2] <> 对应寄存器名称 AFIO_EXTICR3
AFIO_EXTICR[3] <> 对应寄存器名称 AFIO_EXTICR4

- 底层原码内容```c
/** * @brief Alternate Function I/O*/typedef struct{__IO uint32_t EVCR;__IO uint32_t MAPR;__IO uint32_t EXTICR[4];uint32_t RESERVED0;__IO uint32_t MAPR2;
} AFIO_TypeDef;

3.3.4 外部中断上升沿或者下降沿触发寄存器配置

• 以下两个寄存器用于控制当前触发的中断方式

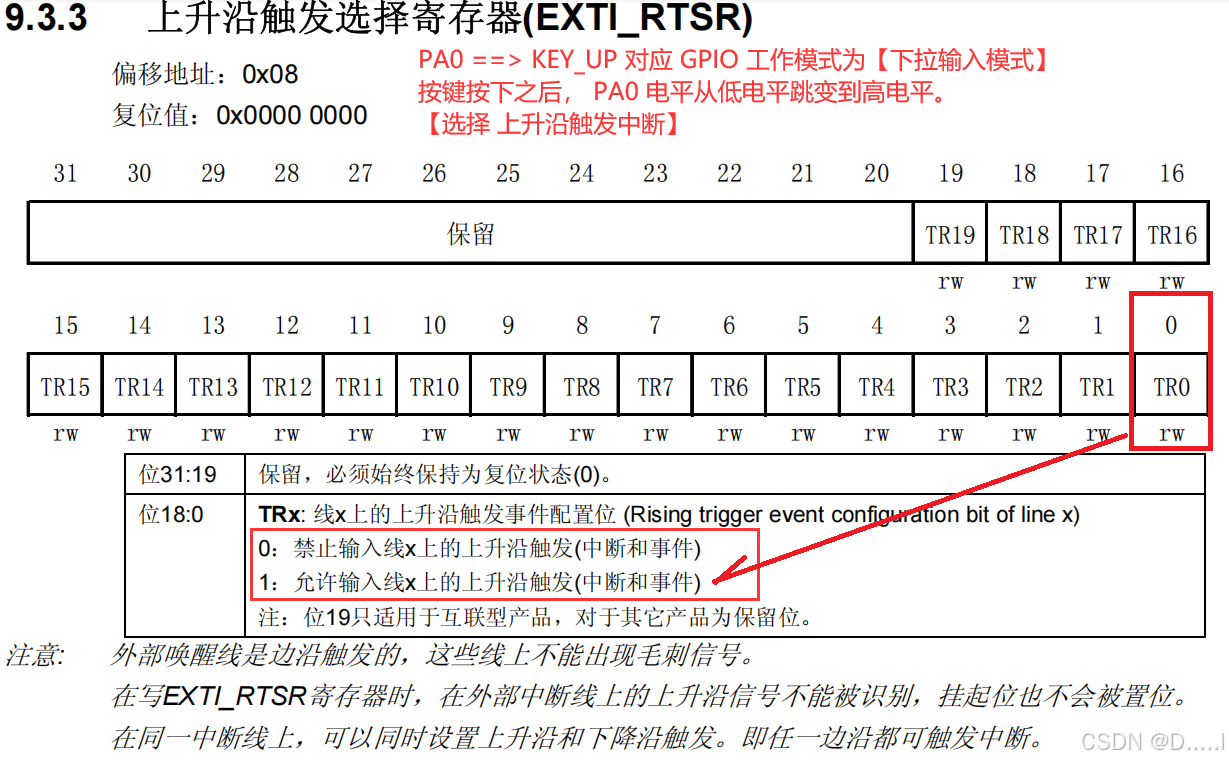

• EXTI_RTSR 控制对应外部中断控制线触发方式为 上升沿触发

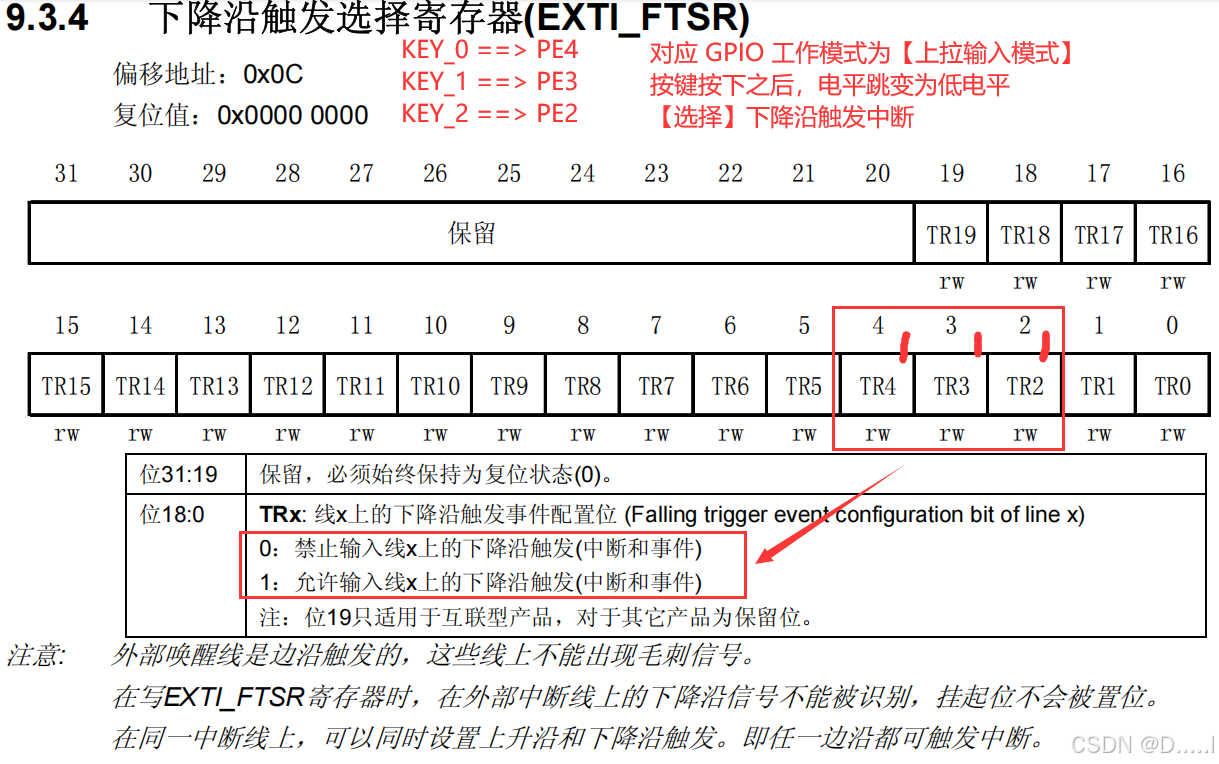

• EXTI_FTSR 控制对应外部中断控制线触发方式为 下降沿触发

3.3.5 外部中断屏蔽寄存器

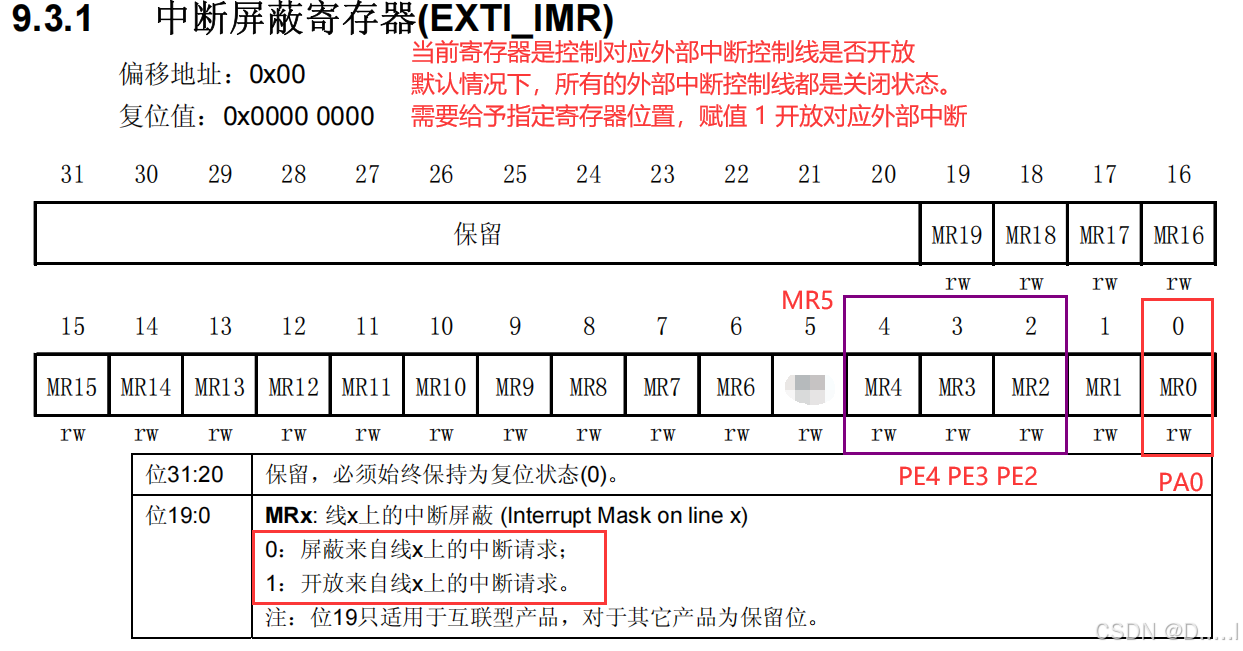

外部中断屏蔽寄存器是用于控制对应外部中断线，是否运行被 MCU 处理。如果需要使用对应的外部中断控制，必须开启中断允许。

3.3.6 中断挂起寄存器

利用 EXTI_PR 寄存器明确当前中断是否触发，并且在处理之后，给予 write 1操作，机械能挂起寄存器复位。

4. IRQn 和 IRQHandler

4.1 IRQn 中断请求编号

IRQn ==> Interrupt ReQuest number

• 在 Cortex-M 内核中设计的中断请求编号，具备唯一性，同时根据当前设备的小容量，中容量，大容量 支持的 IRQn 数量不同。

• IRQn 是用于在 NVIC 中注册当前对应中断服务，同时绑定对应的中断处理函数。

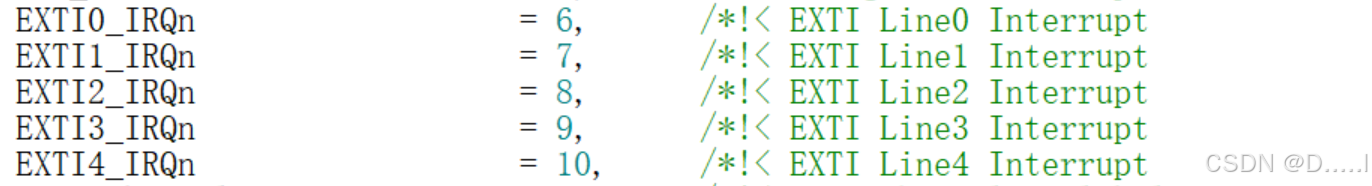

以上是 EXTI 外部中断线对应的 IRQn，这里需要使用的有

• EXTI0_IRQn ==> EXTI0 ==> PA0 ==> KEY_UP
• EXTI2_IRQn ==> EXTI2 ==> PE2 ==> KEY2
• EXTI3_IRQn ==> EXTI3 ==> PE3 ==> KEY1
• EXTI4_IRQn ==> EXTI4 ==> PE4 ==> KEY0

4.2 IRQHandler 中断请求处理函数/句柄

IRQHandler==> Interrupt ReQuest Handler

• 中断请求处理函数/句柄。
• 在 Cortex-M 内核每一个中断请求，内核提供了对应的唯一处理函数，如果需要完成中断服务，必须实现对应的中断处理函数/句柄。

以上是 EXIT 外部中断 IRQn 对应的处理函数

• EXTI0_IRQn ==> EXTI0_IRQHandler ==> EXTI0 ==> PA0 ==> KEY_UP
• EXTI2_IRQn > EXTI2_IRQHandler> EXTI2 ==> PE2 ==> KEY2
• EXTI3_IRQn > EXTI3_IRQHandler> EXTI3 ==> PE3 ==> KEY1
• EXTI4_IRQn > EXTI4_IRQHandler> EXTI4 ==> PE4 ==> KEY0

5. 外部中断控制实现

5.1 外部中断配置函数使能函数

void Key_EXTI_Interrupt_Enable(void)
{// 因为 Key_Init 已经完成了 KEY 对应 GPIO 配置。// 1. AFIO 时钟使能，开启当前 IO 引脚复用功能。RCC->APB2ENR |= 0x01; /*2. 外部中断控制线配置EXTI0 ==> PA0 EXTI2 ==> PE2 EXTI3 ==> PE3 EXTI4 == PE4EXTI0 对应寄存器位置为 0000 ==> PA[0]EXTI2 对应寄存器位置为 0100 ==> PE[2]EXTI3 对应寄存器位置为 0100 ==> PE[3]EXTI4 对应寄存器位置为 0100 ==> PE[4]当前 AFIO 中的针对于 EXTICR 寄存器采用数组形式进行管理EXTI_CR1 ==> AFIO->EXTICR[0] ==> EXTI0 ~ EXIT3EXTI_CR2 ==> AFIO->EXTICR[1] ==> EXTI4 ~ EXIT7EXTI_CR3 ==> AFIO->EXTICR[2] ==> EXTI8 ~ EXIT11EXTI_CR4 ==> AFIO->EXTICR[3] ==> EXTI12 ~ EXIT15根据当前需求，需要配置 EXTI_CR1 ==> AFIO->EXTICR[0] ==> 0100 0100 0000 0000 ==> 0x44 << 8对应配置 EXTI0 EXTI2 EXTI3EXTI_CR2 ==> AFIO->EXTICR[1] ==> 0000 0000 0000 0100 ==> 0x04对应配置 EXTI4*/AFIO->EXTICR[0] |= 0x44 << 8;AFIO->EXTICR[1] |= 0x04;/*3. 配置当前中断触发方式EXTI0 ==> KEY_UP EXTI2 ==> KEY2 EXTI3 ==> KEY1 EXTI4 == KEY0下降沿 ==> KEY0 KEY1 KEY2EXTI2 EXTI3 EXTI4上升沿 ==> KEY_UPEXTI0 */EXTI->RTSR |= 0x01;EXTI->FTSR |= 0x07 << 2;/*4. 中断屏蔽寄存器，开启对应中断需求EXTI->IMR，需要开发 EXTI0 EXTI2 EXTI3 EXTI40001 1101*/EXTI->IMR |= 0x1D;/*5. 设置中断优先级和对应中断使能。需要利用 NVIC 提供的函数，已经当前中断对应的 IRQnvoid NVIC_SetPriority(IRQn_Type IRQn, uint32_t priority)设置指定中断对应的优先级，需要提供的参数是 IRQn 和 优先级整数IRQn_Type IRQn ==> Interrupt ReQuest number 中断请求编号uint32_t priority 中断优先级当前操作所有中断，全部使用 1 优先级。*/NVIC_SetPriority(EXTI0_IRQn, 1);NVIC_SetPriority(EXTI2_IRQn, 1);NVIC_SetPriority(EXTI3_IRQn, 1);NVIC_SetPriority(EXTI4_IRQn, 1);/*void NVIC_EnableIRQ(IRQn_Type IRQn);指定 IRQn 对应的中断使能，注册对应中断请求。IRQn_Type IRQn ==> Interrupt ReQuest number 中断请求编号*/NVIC_EnableIRQ(EXTI0_IRQn);NVIC_EnableIRQ(EXTI2_IRQn);NVIC_EnableIRQ(EXTI3_IRQn);NVIC_EnableIRQ(EXTI4_IRQn);
}

5.2 外部中断处理函数实现

外部中断处理函数是 Cortex-M 内核声明的标准函数，无需二次声明，仅需要完成对应的实现即可

/*
针对于 EXTI0 外部中断控制线，Handler 处理函数，当前函数为内核声明函数。
仅需要提供对应的实现。
函数要求无参数无返回值，且名称固定 EXIT0 ==> EXTI0_IRQHandlerEXTI0_IRQHandler ==> PA0 ==> KEY_UP 按键
*/
void EXTI0_IRQHandler(void)
{/*根据当前 EXTI_PR 寄存器判断当前中断是否触发如果 EXIT0 中断触发，对应 EXTI_PR 寄存器位 0 ==> PR0寄存器标志位为 1EXTI->PR & 0x01 判断当前 PR0 位置是否为 1*/if (EXTI->PR & 0x01){/*根据当前寄存器的使用规则，将 EXTI->PR 中 PR0 位置赋值为 1完成寄存器标志复位操作。*/EXTI->PR = 0x01;/*控制 DS0 对应 PB5 引脚，控制 LED0*/if (GPIOB->ODR & (0x01 <<5)){Led0_Ctrl(1);}else{Led0_Ctrl(0);}}
}/*
EXTI2_IRQHandler ==> PE2 ==> KEY2 按键
*/
void EXTI2_IRQHandler(void)
{if (EXTI->PR & (0x01 << 2)){EXTI->PR = 0x01 << 2;if (GPIOB->ODR & (0x01 << 8)){Beep_Ctrl(0);}else{Beep_Ctrl(1);}}
}/*
EXTI3_IRQHandler ==> PE3 ==> KEY1 按键
*/
void EXTI3_IRQHandler(void)
{
}/*
EXTI4_IRQHandler ==> PE4 ==> KEY0 按键
*/
void EXTI4_IRQHandler(void)
{
}

6. 内部中断

6.1 内部中断概述

内部中断在内核中称之为异常，一般关注的是指定寄存器的中断标志位。

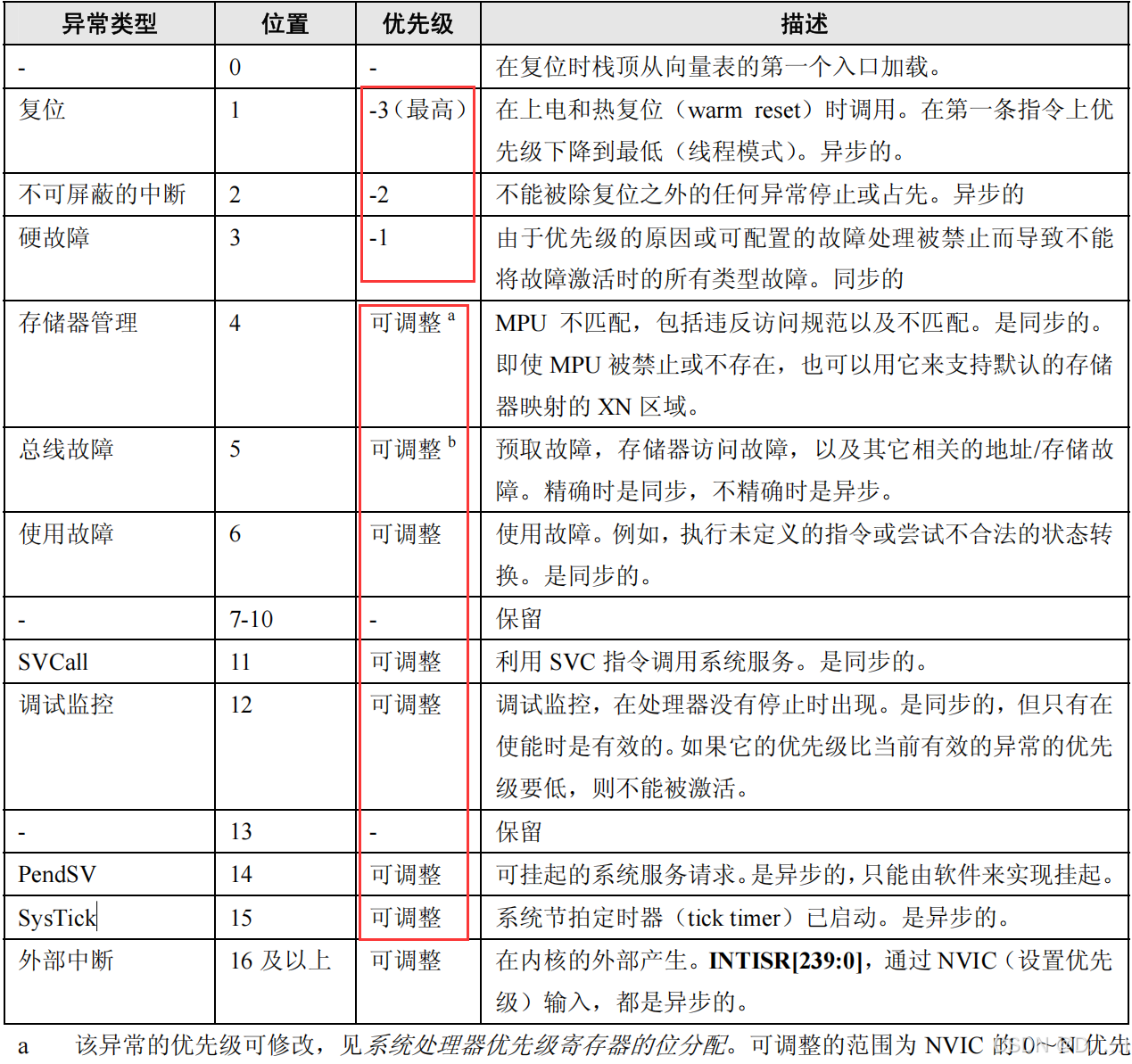

• 内部中断中，有三个最高的中断优先级
  • RESET 复位 对应优先级为 -3， 最高优先级，且无法修改
  • NMI 不可屏蔽中断 对应优先级为 -2，且无法修改
  • HardFault 硬件错误中断 对应优先级为 -1，且无法修改
• 在中断控制中，优先级数值越小，对应的优先等级越高！！！
• 其中较为重要的内部中断有 SysTick

6.2 内部中断对应 IRQn 和 IRQHandler

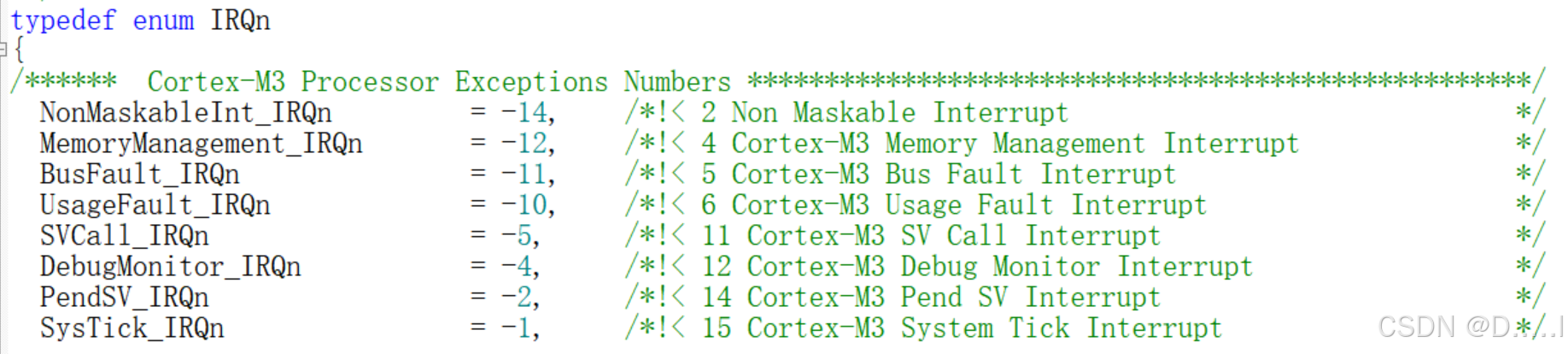

内部中断对应 IRQn，根据原码分析，缺少 RESET 和 HardFault 对应的 IRQn，是因为RESET 和 HardFault 对应的中断处理方式为硬件处理方式，与软件内容无关。

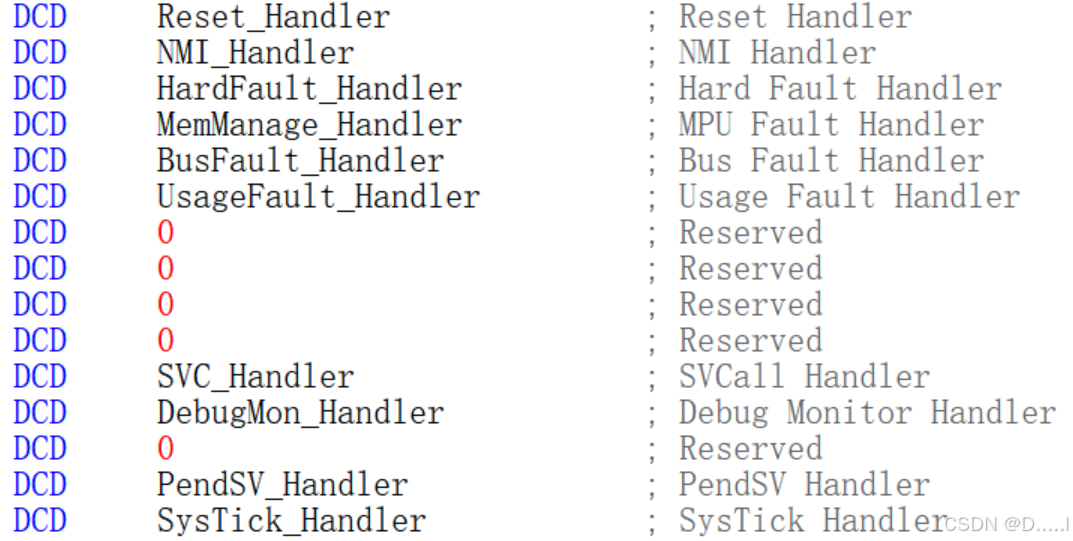

内部中断对应的 IRQHandler 函数。其中 Reset_Handler 和 HardFault_Handler 没有重写的必要性。因为非软件可以处理的异常情况。

• 其中较为重要的 SysTick_IRQn 和 SysTick_Handler 系统嘀嗒中断处理。

7. 中断优先级

7.1 中断优先级概述

中断优先级是由【占先优先级】和 【次级优先级】两部分组成

• 占先优先级，多个中断触发时，MCU 首先根据占先优先级判断，哪一个优先级高，其他中断进入等待等待状态。【占先优先级谁高谁执行】
• 次级优先级，同时存在多个相同 占先优先级 中断存在，此时 MCU 按照次级优先级来决定执行顺序。但是如果此时有其他中断正常执行，不允许打断中断执行效果。【同步进入，谁高谁执行，如果中断已执行，其他中断不得抢占】

7.2 中断优先级配置

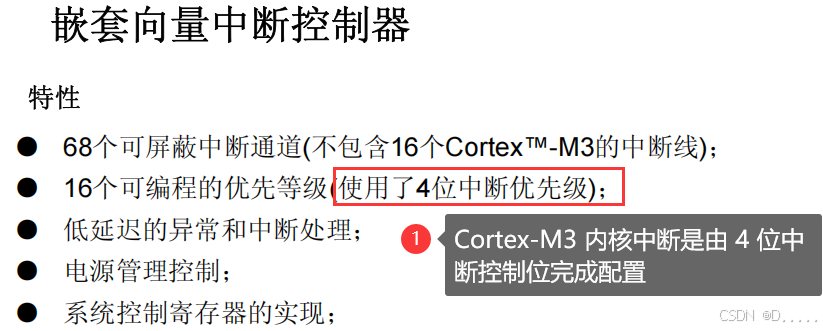

根据当前 Cortex-M3 内核要求，对应的优先级有效位置是 4 位，并且是【高 4 位】。针对于 NVIC 支持的所有优先级分组策略中，有且只有 b111 b110 b101 b100 和 其他有效

• X 表示占先优先级
• Y 表示次级优先级
• Priority Group 分组，对应的当前占先优先级二进制位数

分组	二进制占位	占先区	次级区	占先个数	次级个数
4	XXXX	4	0	16	0
3	XXXY	3	1	8	2
2	XXYY	2	2	4	4
1	XYYY	1	3	2	8
0	YYYY	0	4	0	16

7.3 涉及到的函数

NVIC_SetPriorityGrouping 全局配置

void NVIC_SetPriorityGrouping(uint32_t bits);

设置整个系统的中断优先级分组方案，决定抢占优先级和子优先级的位数分配。

关键特性

• 全局性：影响所有中断的优先级解释方式

• 一次性：通常只在系统初始化时设置一次，之后不应更改

• 基础性：为后续所有 NVIC_SetPriority 调用提供解释依据

NVIC_SetPriority 个体中断配置

void NVIC_SetPriority(IRQn_Type IRQn, uint32_t priority);

在既定分组规则下，为特定中断源设置具体的优先级值。

关键特性

• 个体性：只影响指定的中断源

• 依赖性：其数值含义完全取决于 NVIC_SetPriorityGrouping 的设置

• 多次调用：可为每个中断源单独设置

案例分析

NVIC_SetPriorityGrouping(2);
// 整个系统中，对应的优先级组为 2 ，2 位占先控制， 2 位次级控制NVIC_SetPriority(EXTI0_IRQn, 5); // 0101
NVIC_SetPriority(EXTI1_IRQn, 6); // 0110// 此时 EXTI0_IRQn EXTI1_IRQn 中断同时触发
/*
优先级分析占先分析  EXTI0_IRQn 和 EXTI1_IRQn 两个中断占先都是 01次级分析 此时分析次级优先级 01 > 10EXTI0_IRQn 执行。
*/NVIC_SetPriority(EXTI2_IRQn, 2);  // 0010
NVIC_SetPriority(EXTI3_IRQn, 10); // 1010// 此时 EXTI3_IRQn 正在执行，同时程序运行触发了 EXTI2_IRQn 中断
/*
优先级分析占先分析  EXTI2_IRQn 占先为 00 和 EXTI3_IRQn 1000 > 10EXTI3_IRQn 中断被【压栈】，执行 EXTI2_IRQn 中断内容
*/

8. USART 操作中断优化

8.1 USART 中断优化思路

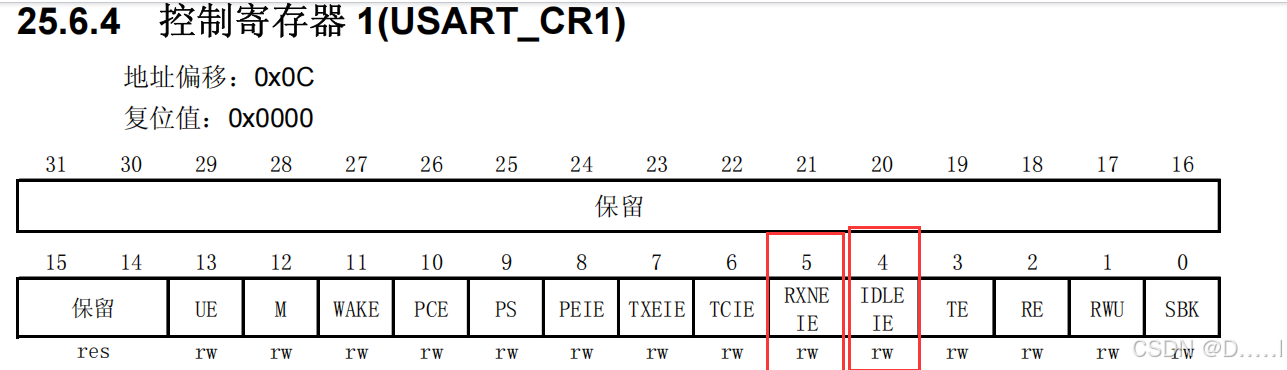

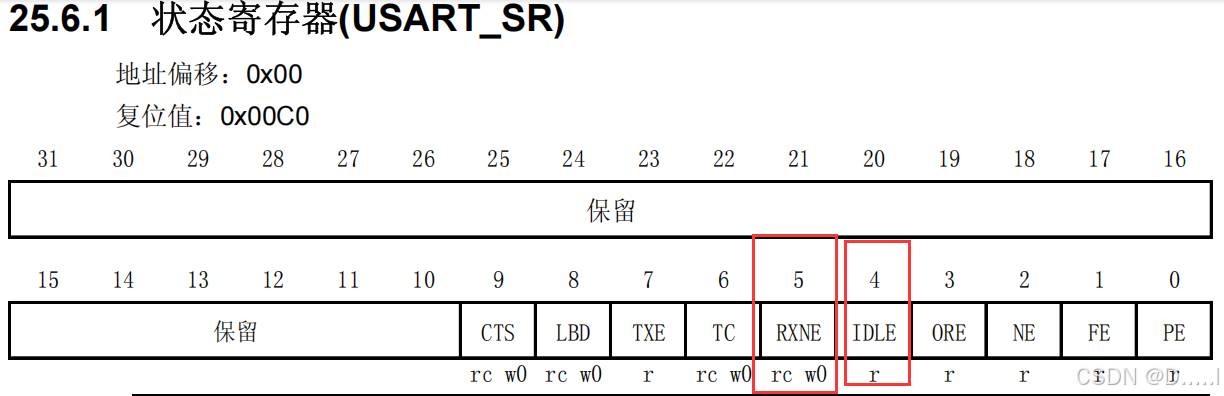

利用 USART_CR 控制寄存器和 USART_SR 状态寄存器来判断当前 USART 的工作状态。

• 解决数据接收完成问题

8.2 数据接收完成问题

数据读取完成中断判断

CR 控制寄存器

SR 状态寄存器

目标 USART1 对应的 IRQn 和 IRQHandler 函数

• IRQn ==>USART1_IRQn
• IRQHandler ==> void USART1_IRQHandler(void)

中断使能和配置

void USART1_Interrupt_Enable(void)

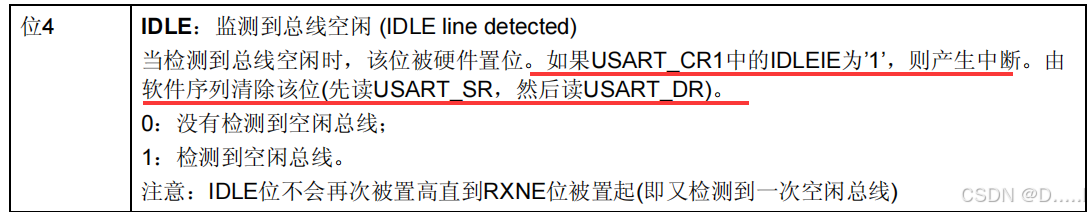

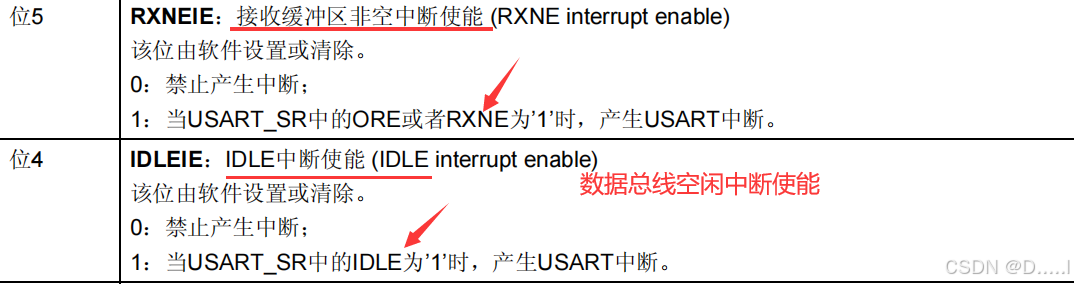

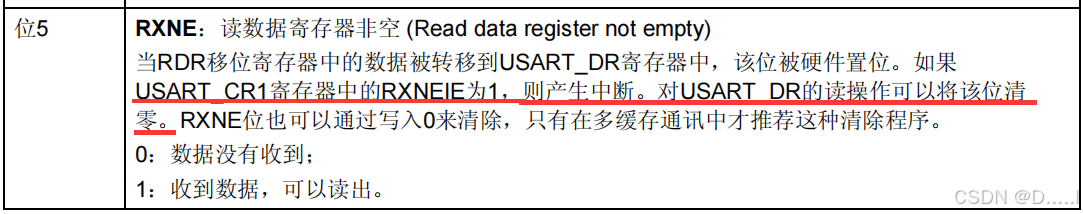

{/*当前 USART1 的控制寄存器中，打开 IDLEIE 数据总线空闲中断使能打开 RXNEIE 数据总线空闲中断使能*/USART1->CR1 |= (0x01 << 4) | (0x01 << 5);/*设置当前 USART1 对应的中断优先级为 0001 在全局优先级设置为 2 的情况下  占先 0 次级 1*/NVIC_SetPriority(USART1_IRQn, 1); // 0001 占先 0 次级 1/*告知当前 MCU 使能对应的 USART1_IRQn 中断*/NVIC_EnableIRQ(USART1_IRQn);
}

利用中断完成数据读取函数，已经配套的结构体数据存储

#define DATA_SIZE (256)typedef struct usart1_data
{u8 data[DATA_SIZE]; // 接受数据缓冲区u8 flag;            // 数据处理标志位u16 count;           // 读取到的有效字节个数
} USART1_Data;extern USART1_Data usart1_val;

/*
