【计算机视觉】Python 验证码图片分割：基于 OpenCV 的字符区域提取实现

目录

一、引言

二、核心功能拆解

三、代码逐段深度解析

1. 函数入口与图片读取

2. 边缘噪声优化

3. 中值滤波去噪

4. 二值化处理

5. 轮廓检测与信息打印

6. 有效轮廓筛选

7. 排序与分割保存

8. 主函数调用

四、关键优化点总结

五、使用说明与调试建议

1. 基础使用步骤

2. 常见问题调试

六、完整Python代码展示

七、总结

---

一、引言

在自动化验证码识别流程中，字符分割是连接图片预处理与字符识别的关键环节。本文将详细解析一段基于 OpenCV 的验证码分割代码，该代码通过灰度处理、边缘优化、轮廓检测等步骤，精准提取验证码中的单个字符，同时兼顾灵活性与细节保留，适用于多数简单印刷体验证码场景。

本文用到验证码的图片样例：

二、核心功能拆解

该代码的核心目标是将一张包含多个字符的验证码图片，分割为单个字符图片并保存。整体流程遵循 “预处理→特征提取→筛选→分割” 的技术路径，具体包含 6 个关键步骤：

1. 图片读取与灰度转换
2. 边缘噪声优化处理
3. 中值滤波去噪
4. 二值化突出字符轮廓
5. 轮廓检测与有效区域筛选
6. 按顺序分割并保存字符

三、代码逐段深度解析

1. 函数入口与图片读取

def split_picture(imagepath):# 读取图片：以灰度模式（0）读取，减少色彩干扰gray = cv2.imread(imagepath, 0)if gray is None:print(f"错误：无法读取图片，请检查路径 '{imagepath}' 是否正确")return

• 核心作用：作为函数入口，接收图片路径并完成初始化读取。
• 关键细节：
  • 使用cv2.imread(imagepath, 0)以灰度模式读取图片，相比彩色模式（默认 1），可减少通道数，降低后续计算复杂度。
  • 增加图片读取校验（gray is None），当路径错误或文件损坏时，直接提示错误并退出，避免后续代码报错。

2. 边缘噪声优化

# 边缘处理：仅轻微处理边缘（避免过度裁剪字符）
height, width = gray.shape
# 只处理最外层1像素，避免大面积修改边缘导致字符丢失
for i in range(width):gray[0, i] = 255gray[height - 1, i] = 255
for j in range(height):gray[j, 0] = 255gray[j, width - 1] = 255

• 核心作用：消除图片边缘的少量噪声（如黑边、杂点），同时避免破坏边缘字符。
• 设计思路：
  • 仅将图片最外层 1 像素设为白色（255，对应背景色），而非大面积裁剪边缘。
  • 避免因边缘裁剪导致字符不完整（如验证码字符紧贴图片边缘的场景）。

3. 中值滤波去噪

# 中值滤波：减小模板（避免模糊字符细节）
blur = cv2.medianBlur(gray, 3)  # 3*3模板，保留更多字符细节

• 核心作用：去除图片中的椒盐噪声（如验证码中的随机黑点），同时保留字符边缘细节。
• 参数选择逻辑：
  • 选用3*3滤波模板（第二个参数），相比5*5或更大模板，能最大限度减少字符模糊（如 “1”“7” 等细线条字符不会被滤除）。
  • 中值滤波对椒盐噪声的抑制效果优于均值滤波，更适合验证码这类高对比度图片。

4. 二值化处理

# 二值化：降低阈值（确保字符被正确识别为黑色）
# 尝试更低的阈值（150），避免字符因亮度问题被误判为背景
ret, thresh1 = cv2.threshold(blur, 150, 255, cv2.THRESH_BINARY)

• 核心作用：将灰度图转换为黑白二值图，使字符（黑色）与背景（白色）完全分离，为后续轮廓检测做准备。
• 关键参数解析：
  • 阈值150：低于 150 的像素设为 0（黑色，字符），高于 150 的设为 255（白色，背景）。选择较低阈值是为了应对亮度不均的验证码（如字符偏灰的情况），避免字符被误判为背景。
  • cv2.THRESH_BINARY：基础二值化模式，直接区分黑白，适合对比度明显的验证码。

5. 轮廓检测与信息打印

# 查找轮廓：保留所有轮廓（包括内部结构，避免漏检）
contours, hierarchy = cv2.findContours(thresh1, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)# 打印所有轮廓信息（方便调试）
print("所有轮廓信息（x, y, 宽, 高, 面积）：")
for cnt in contours:x, y, w, h = cv2.boundingRect(cnt)area = w * hprint(f"轮廓：x={x}, y={y}, 宽={w}, 高={h}, 面积={area}, 宽高比={w / h:.2f}")

• 核心作用：检测二值图中所有闭合区域（轮廓），并打印轮廓细节用于调试。
• 关键设置：
  • cv2.RETR_LIST：提取所有轮廓，不建立轮廓间的层级关系（如字符内部的孔洞轮廓也会被保留），避免漏检复杂字符（如 “0”“8”）。
  • 打印轮廓的x/y坐标（左上角）、宽高、面积和宽高比，方便用户根据实际输出调整后续筛选条件（如某类验证码字符面积普遍为 500-1000，可据此优化面积阈值）。

6. 有效轮廓筛选

# 大幅放宽过滤条件（优先确保目标轮廓被保留）
valid_contours = []
for cnt in contours:x, y, w, h = cv2.boundingRect(cnt)area = w * h# 边缘排除：几乎不排除（只排除紧贴边缘的1像素）if x < 1 or y < 1 or x + w > width - 1 or y + h > height - 1:continue# 面积范围：覆盖之前的大轮廓（上限提高到40000，下限200）if area < 200 or area > 40000:continue# 宽高比：允许更宽的字符（如M）if w / h < 0.3 or w / h > 3:continuevalid_contours.append((x, y, w, h))

• 核心作用：从所有轮廓中筛选出 “符合字符特征” 的区域，排除噪声轮廓（如小杂点、大面积背景块）。
• 筛选条件设计：
  • 边缘排除：仅排除紧贴图片边缘 1 像素的轮廓，避免误删边缘字符。
  • 面积筛选：保留面积 200-40000 的轮廓，覆盖多数验证码字符大小（小到 “1”，大到 “W”）。
  • 宽高比筛选：保留宽高比 0.3-3 的轮廓，既排除过细的噪声（如宽高比 <0.3 的细线），也排除过宽的背景块（如宽高比> 3 的长条），同时兼容 “M”“W” 等宽字符。

7. 排序与分割保存

# 按x坐标排序（确保字符顺序与验证码一致）
valid_contours.sort(key=lambda c: c[0])# 输出结果并保存
if not valid_contours:print("\n未找到有效字符区域！请根据上面的轮廓信息进一步放宽条件。")
else:print(f"\n共找到 {len(valid_contours)} 个有效区域：")for i, (x, y, w, h) in enumerate(valid_contours, 1):print(f"有效区域 {i}：(x={x}, y={y}, 宽={w}, 高={h})")# 裁剪并保存单个字符cv2.imwrite(f'char{i}.jpg', thresh1[y:y + h, x:x + w])

• 核心作用：按字符在验证码中的横向顺序排序，并将每个有效区域裁剪为单独图片保存。
• 关键逻辑：
  • 按x坐标排序：验证码字符通常横向排列，x 坐标越小越靠左，排序后保存的图片（char1.jpg、char2.jpg）与实际字符顺序一致，方便后续识别。
  • 保存路径：以char+序号.jpg命名（如 char1.jpg），默认保存在代码运行目录，便于批量处理。

8. 主函数调用

def main():imagepath = 'Verification_Code.png'split_picture(imagepath)if __name__ == "__main__":main()

• 核心作用：定义默认验证码路径，作为代码入口，直接运行即可执行分割流程。
• 使用提示：用户只需将imagepath改为实际验证码图片路径（如'D:/test/yzm.png'），即可快速测试。

四、关键优化点总结

相比传统验证码分割代码，该实现的核心优势在于 “保留细节 + 灵活可调”，具体优化点如下：

1. 最小化边缘处理：仅处理最外层 1 像素，避免字符裁剪，适配边缘字符场景。
2. 小模板滤波：3*3 中值滤波在去噪的同时，最大程度保留字符细节（如细线条、拐角）。
3. 低阈值二值化：150 的阈值适配亮度不均的验证码，减少字符误判。
4. 宽松筛选条件：大面积范围（200-40000）和宽高比（0.3-3），兼容多数验证码类型，降低用户调试成本。
5. 调试友好：打印所有轮廓信息，方便用户根据实际场景调整参数（如某类验证码字符面积偏小，可降低面积下限）。

五、使用说明与调试建议

1. 基础使用步骤

1. 安装 OpenCV 库：执行pip install opencv-python。
2. 将验证码图片命名为Verification_Code.png，与代码放在同一目录；或修改main()中的imagepath为实际路径。
3. 运行代码，分割后的字符图片会以char1.jpg、char2.jpg等名称保存在当前目录。

2. 常见问题调试

• 问题 1：未找到有效字符区域解决方案：查看 “所有轮廓信息”，若目标字符轮廓存在但被筛选掉，可调整valid_contours中的条件（如降低面积下限、放宽宽高比）。
• 问题 2：分割出多余噪声块解决方案：若存在小噪声块（面积 < 200），可适当提高面积下限（如改为 300）；若存在宽高比异常的块，可调整宽高比范围（如改为 0.5-2）。
• 问题 3：字符顺序错乱解决方案：确认验证码为横向排列（若为纵向排列，需将排序键改为lambda c: c[1]，按 y 坐标排序）。

六、完整Python代码展示

import cv2def split_picture(imagepath):# 读取图片gray = cv2.imread(imagepath, 0)if gray is None:print(f"错误：无法读取图片，请检查路径 '{imagepath}' 是否正确")return# 边缘处理：仅轻微处理边缘（避免过度裁剪字符）height, width = gray.shape# 只处理最外层1像素，避免大面积修改边缘导致字符丢失for i in range(width):gray[0, i] = 255gray[height - 1, i] = 255for j in range(height):gray[j, 0] = 255gray[j, width - 1] = 255# 中值滤波：减小模板（避免模糊字符细节）blur = cv2.medianBlur(gray, 3)  # 3*3模板，保留更多字符细节# 二值化：降低阈值（确保字符被正确识别为黑色）# 尝试更低的阈值（150），避免字符因亮度问题被误判为背景ret, thresh1 = cv2.threshold(blur, 150, 255, cv2.THRESH_BINARY)# 查找轮廓：保留所有轮廓（包括内部结构，避免漏检）contours, hierarchy = cv2.findContours(thresh1, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)# 打印所有轮廓信息（方便调试）print("所有轮廓信息（x, y, 宽, 高, 面积）：")for cnt in contours:x, y, w, h = cv2.boundingRect(cnt)area = w * hprint(f"轮廓：x={x}, y={y}, 宽={w}, 高={h}, 面积={area}, 宽高比={w / h:.2f}")# 大幅放宽过滤条件（优先确保目标轮廓被保留）valid_contours = []for cnt in contours:x, y, w, h = cv2.boundingRect(cnt)area = w * h# 边缘排除：几乎不排除（只排除紧贴边缘的1像素）if x < 1 or y < 1 or x + w > width - 1 or y + h > height - 1:continue# 面积范围：覆盖之前的大轮廓（上限提高到40000，下限200）if area < 200 or area > 40000:continue# 宽高比：允许更宽的字符（如M）if w / h < 0.3 or w / h > 3:continuevalid_contours.append((x, y, w, h))# 按x坐标排序valid_contours.sort(key=lambda c: c[0])# 输出结果if not valid_contours:print("\n未找到有效字符区域！请根据上面的轮廓信息进一步放宽条件。")else:print(f"\n共找到 {len(valid_contours)} 个有效区域：")for i, (x, y, w, h) in enumerate(valid_contours, 1):print(f"有效区域 {i}：(x={x}, y={y}, 宽={w}, 高={h})")cv2.imwrite(f'char{i}.jpg', thresh1[y:y + h, x:x + w])def main():imagepath = 'Verification_Code.png'split_picture(imagepath)if __name__ == "__main__":main()

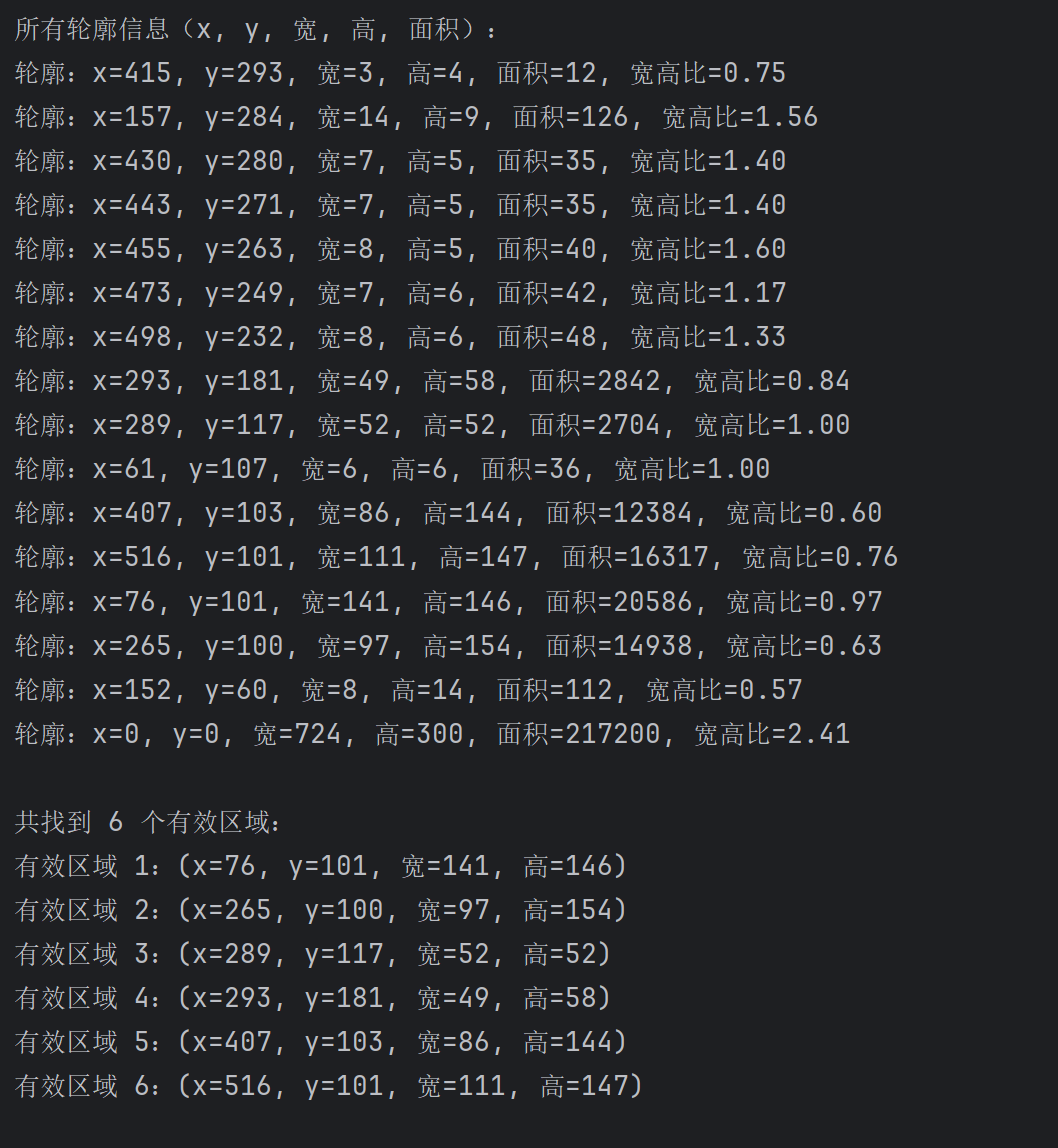

程序运行截图如下：

七、总结

本文详细解析了一个基于OpenCV的验证码字符分割方案。该方案通过灰度转换、边缘处理、中值滤波、二值化、轮廓检测和筛选等步骤，实现验证码字符的精准分割。核心特点包括：仅处理1像素边缘保护字符完整性、3×3中值滤波保留细节、150低阈值二值化适应亮度不均、宽松筛选条件（面积200-40000，宽高比0.3-3）兼容多种字符类型。代码提供调试信息输出功能，便于参数调整，适用于多数简单验证码场景，最终按x坐标排序输出分割后的字符图片。
