技术解析 | QtScrcpy：一款基于Qt的跨平台Android投屏工具的实现原理与代码架构
在移动开发调试、手游直播、多设备协同办公等场景中，“设备投屏+远程控制”是高频需求。而开源项目QtScrcpy凭借“无需ROOT、低延迟、跨平台”的特性，成为众多开发者与普通用户的首选工具。本文将从技术视角出发，结合其GitCode仓库（https://gitcode.com/barry-ran/QtScrcpy）的代码结构，深度拆解其核心实现逻辑、技术栈选型与跨平台适配方案，为开发者提供跨平台音视频应用开发的参考思路。
一、项目背景与核心定位
QtScrcpy是开发者Barry基于Genymobile的Scrcpy项目复刻重构的Android投屏工具，核心定位是“轻量、高效、无侵入”——无需在Android设备安装任何软件，仅通过ADB（Android Debug Bridge）即可实现“屏幕实时显示+键鼠控制”，同时支持Windows、macOS、Linux三大桌面系统，当前开源协议为Apache-2.0，代码仓库Star数超27k，是同类开源工具中活跃度较高的项目。
从技术选型来看，QtScrcpy放弃了原生Scrcpy的SDL+C同步架构，转而采用Qt+C+++OpenGL+FFmpeg的异步技术栈，核心目标是：
- 借助Qt的跨平台框架简化多系统适配；
- 通过OpenGL提升视频渲染性能，降低延迟；
- 用C++的异步编程（Qt信号槽）优化操作响应速度；
- 新增自定义按键映射等实用功能，拓展场景适配性。
二、核心技术栈与代码结构解析
要理解QtScrcpy的实现逻辑，首先需要梳理其代码仓库的结构与技术分工。从GitCode仓库文件列表来看，项目采用“模块化分层设计”，核心目录与技术栈对应关系如下：
1. 代码仓库核心目录分工
| 目录/文件 | 技术领域 | 核心作用 | 关键代码示例 |
|---|---|---|---|
| QtScrcpy/ | 业务逻辑层 | 主程序入口，包含UI界面、设备管理、ADB通信等核心业务 | MainWindow.cpp（主窗口逻辑）、AdbProcess.cpp（ADB命令封装） |
| QtScrcpyCore/ | 核心功能层 | 独立子模块（通过.gitmodules引入），封装视频解码、数据传输等底层能力 | VideoDecoder.cpp（FFmpeg解码）、Device.cpp（设备连接管理） |
| config/ | 配置层 | 存储多语言配置、连接参数等，支持动态加载 | Config.cpp（配置读写）、i18n/（中英文语言包） |
| keymap/ | 扩展功能层 | 自定义按键映射脚本，支持键鼠模拟触摸操作 | game.json（和平精英映射脚本）、douyin.json（抖音滑动映射） |
| ci/ | 工程化工具 | 自动化编译脚本，适配多系统构建 | linux/build_for_linux.sh（Linux编译）、mac/build_for_mac.sh（macOS编译） |
| CMakeLists.txt | 构建配置 | 跨平台构建脚本，通过条件编译适配不同系统 | 用if(WIN32) if(APPLE)区分系统依赖 |
| third_party/ | 第三方依赖 | 集成FFmpeg、Scrcpy-Server等外部库 | ffmpeg/（视频解码库）、scrcpy-server（Android端服务程序） |
2. 核心技术栈深度拆解
QtScrcpy的“投屏+控制”全流程依赖四大核心技术模块，各模块协同完成“数据采集-传输-解码-渲染-交互”的闭环，以下逐一解析：
（1）ADB通信模块：设备连接的“桥梁”
ADB是Android官方提供的调试工具，QtScrcpy通过封装ADB命令，实现“设备发现-连接建立-指令传输”，核心代码位于QtScrcpy/adb/目录：
- 设备发现逻辑：通过
AdbProcess类异步执行adb devices -l命令，解析输出结果提取设备序列号（如192.168.2.109:5555）与设备信息（型号、Android版本），避免阻塞UI线程； - 无线连接流程：
- USB临时连接设备，执行
adb tcpip 5555开启无线调试； - 调用
adb connect [设备IP]:5555建立无线连接； - 断开USB后，通过IP持续通信，核心代码见
Device.cpp的connectWireless方法；
- USB临时连接设备，执行
- 控制指令传输：将键鼠操作转化为ADB输入命令，例如：
- 鼠标点击 →
adb shell input tap x y； - 键盘输入 →
adb shell input text "hello"； - 滑动操作 →
adb shell input swipe x1 y1 x2 y2 duration。
- 鼠标点击 →
（2）视频解码与渲染模块：低延迟的关键
投屏画面的流畅度（3060fps）与低延迟（3570ms），依赖“Scrcpy-Server+FFmpeg+OpenGL”的组合，核心代码位于QtScrcpyCore/video/目录：
- Android端数据采集：Scrcpy-Server（
third_party/scrcpy-server）是一个Android端APK，运行后通过MediaCodec采集设备屏幕画面，编码为H.264视频流，再通过TCP Socket传输到电脑端； - 电脑端FFmpeg解码：
- 接收H.264流后，通过
avcodec_find_decoder(AV_CODEC_ID_H264)加载H.264解码器； - 调用
avcodec_send_packet将视频包送入解码器，avcodec_receive_frame获取YUV原始图像数据； - 处理帧同步：通过时间戳（PTS）排序，避免画面错乱，代码见
VideoDecoder.cpp的decodeFrame方法；
- 接收H.264流后，通过
- OpenGL渲染优化：不同于原生Scrcpy的SDL渲染，QtScrcpy通过
QOpenGLWidget实现渲染：- 将YUV数据通过着色器（Shader）转换为RGB格式（避免CPU转码，降低占用）；
- 支持动态调整窗口大小（如1:1显示、去黑边），通过
glViewport适配不同分辨率； - 渲染帧率与视频流帧率同步，确保画面无卡顿，核心代码见
VideoWidget.cpp的paintGL方法。
（3）UI交互模块：Qt的跨平台优势
UI界面基于Qt框架开发，充分利用Qt的“一次编写，多端运行”特性，核心代码位于QtScrcpy/ui/目录：
- 界面组件设计：通过Qt Designer拖拽组件，生成
MainWindow.ui，包含“一键USB连接”“无线连接”“录制屏幕”等按钮，再通过信号槽绑定事件（如connect(ui->btnUsbConnect, &QPushButton::clicked, this, &MainWindow::onUsbConnectClicked)）； - 多语言支持：在
config/i18n/目录下存放qt_scrcpy_zh_CN.qm（中文）、qt_scrcpy_en.qm（英文）语言包，通过QTranslator动态加载，代码见Config.cpp的loadLanguage方法； - 窗口控制功能：支持窗口置顶（
setWindowFlags(Qt::WindowStaysOnTopHint)）、自动息屏（adb shell input keyevent KEYCODE_POWER）、无边框模式（setWindowFlags(Qt::FramelessWindowHint)），满足不同使用场景需求。
（4）自定义按键映射模块：拓展场景适配性
为满足手游、短视频等场景的操作需求，QtScrcpy支持用户编写脚本，将键盘按键映射为手机触摸操作，核心代码位于QtScrcpy/keymap/目录：
- 脚本格式定义：采用JSON格式，定义“按键-触摸坐标-操作类型”的映射关系，例如和平精英的“开火”映射：
{"key": "F1","action": "tap","x": 500,"y": 800 } - 脚本解析逻辑：通过
KeyMapParser类解析JSON文件，建立QKeyEvent（键盘事件）与触摸操作的映射表，当用户按下对应按键时，触发ADB指令发送，核心代码见KeyMap.cpp的handleKeyEvent方法； - 模式切换：按
~键（可配置）切换“映射模式/正常模式”，避免日常操作冲突，代码中通过isKeyMapEnabled标志位控制。
三、跨平台适配方案
QtScrcpy能稳定运行于Windows、macOS、Linux，关键在于代码中针对不同系统的“差异化适配”，主要体现在三个层面：
1. 编译构建适配（CMake）
CMakeLists.txt通过条件编译，为不同系统配置依赖库与编译参数：
- Windows：链接

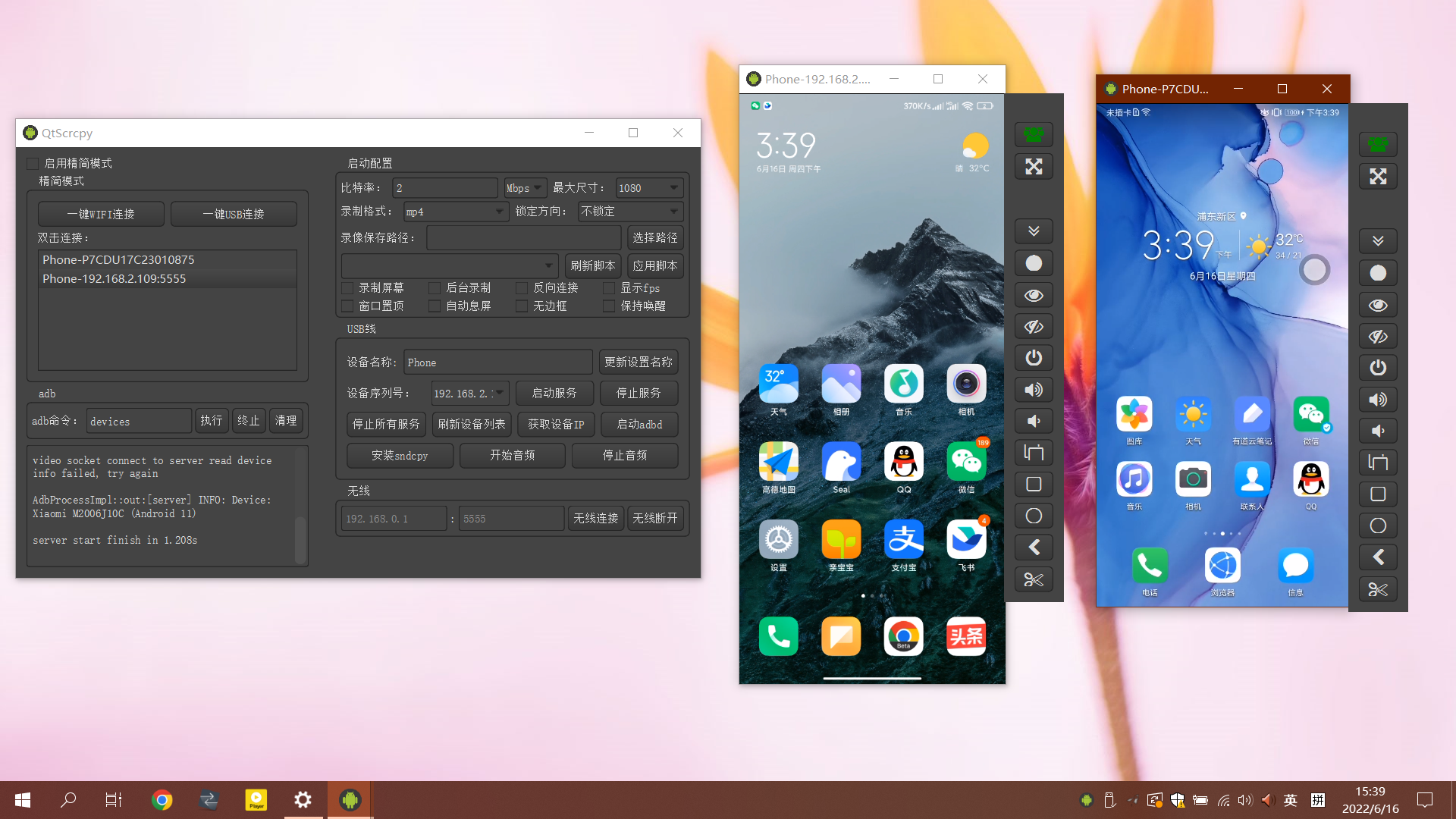

ws2_32.lib（网络库）、user32.lib（窗口库），指定MSVC编译器，生成.exe可执行文件； - macOS：设置
MACOSX_BUNDLE属性，生成.app应用包，适配arm64/x86_64双架构（7个月前新增feat: mac support arm64支持）； - Linux：依赖

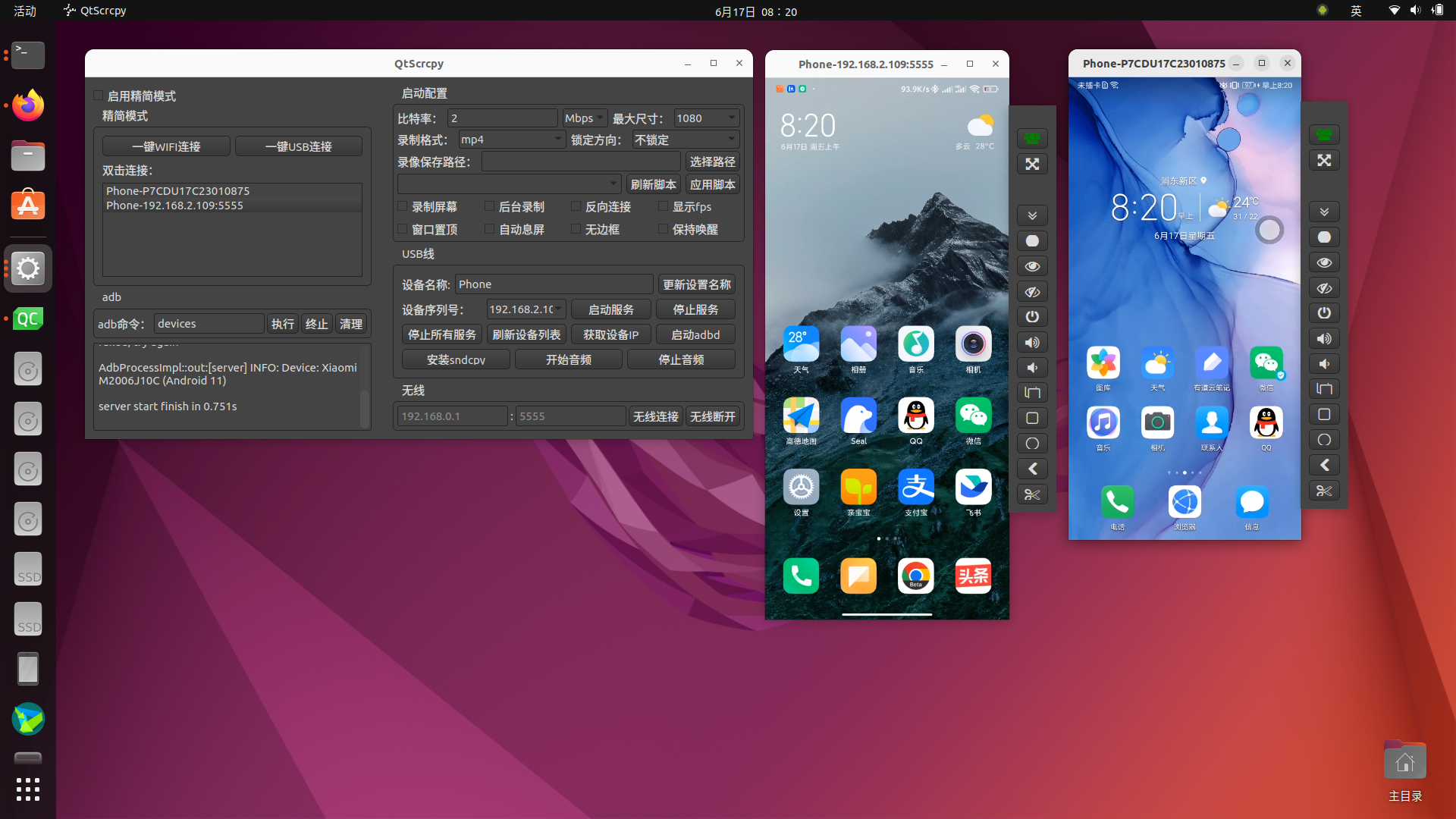

x11库（窗口管理）、libpulse库（音频支持），通过yay -Syu qtscrcpy提供AUR安装方式（Arch Linux）。
2. 运行时适配（代码层面）
- 进程管理：执行ADB命令时，Windows使用
cmd.exe /c，Linux/macOS使用sh -c，代码中通过Q_OS_WINQ_OS_MACQ_OS_LINUX宏定义区分：#if defined(Q_OS_WIN)QString cmd = QString("cmd.exe /c %1").arg(adbCmd); #elif defined(Q_OS_MAC) || defined(Q_OS_LINUX)QString cmd = QString("sh -c \"%1\"").arg(adbCmd); #endif - 路径处理：不同系统的文件路径分隔符不同（Windows为
\，Linux/macOS为/），通过QDir::separator()自动适配，避免路径错误：QString savePath = QDir::homePath() + QDir::separator() + "QtScrcpyRecord"; - 音频支持：基于
sndcpy实现Android设备音频同步，仅支持Android 10+，Windows/macOS通过蓝牙 fallback 方案，Linux直接支持ALSA音频输出。
3. 工程化适配（CI脚本）
ci/目录下的自动化脚本，实现多系统的“一键编译+打包”：
- Linux：
build_for_linux.sh自动安装Qt、FFmpeg依赖，编译后生成AppImage格式包（可直接运行，无需安装）； - macOS：
build_for_mac.sh使用Xcode编译，生成.dmg镜像，包含代码签名（避免系统安全拦截）； - Windows：通过GitHub Actions（仓库配置）自动编译，生成.zip压缩包，包含所有依赖库（如FFmpeg.dll）。
四、开发与贡献指南
作为开源项目，QtScrcpy欢迎开发者参与贡献，仓库中明确了开发规范与流程：
1. 本地开发环境搭建
- 依赖工具：Qt 5.12+（推荐Qt 6）、CMake 3.15+、Git、编译器（Windows用MSVC 2019，Linux用GCC，macOS用Clang）；
- 源码克隆：需同步子模块（QtScrcpyCore），命令为：
git clone --recurse-submodules git@github.com:barry-ran/QtScrcpy.git； - 编译步骤：
- 用Qt Creator打开
CMakeLists.txt，选择对应编译器； - 配置FFmpeg路径（或使用仓库自带的
third_party/ffmpeg）； - 编译Release版本，输出文件位于
output/x64/Release。
- 用Qt Creator打开
2. 贡献规范
- 分支管理：PR需提交到
dev分支，不可直接提交到master（主分支保持稳定）； - 代码风格：遵循
.clang-format配置（基于Google代码风格），提交前需执行代码格式化； - PR原则：“少量多次”，一个功能点对应一个PR（如“修复Windows编译错误”“新增语言支持”），便于审核；
- 交流渠道：通过QQ群（901736468）或GitHub Issues讨论技术问题，避免重复开发。
五、总结与拓展
QtScrcpy的成功，在于其“技术选型精准+架构设计清晰+场景适配全面”：
- 技术选型：Qt简化跨平台开发，FFmpeg保障解码性能，OpenGL提升渲染效率，ADB实现无ROOT控制，每一项技术都贴合场景需求；
- 架构设计：通过“业务层-核心层-依赖层”的分层设计，实现解耦（如QtScrcpyCore可独立复用），便于后续功能扩展；
- 场景适配：从开发者调试（多设备连接）到普通用户（一键投屏），再到手游玩家（按键映射），覆盖多元需求。
对于开发者而言，QtScrcpy的代码是学习“跨平台音视频应用开发”的优质案例——无论是ADB通信、FFmpeg解码，还是Qt信号槽异步编程，都有完整的实现逻辑可供参考。若你需要开发类似工具，或希望优化现有投屏方案，不妨深入研究其代码，甚至参与开源贡献，共同完善这一实用项目。
最后，附上项目关键链接：
- 源码仓库：https://gitcode.com/barry-ran/QtScrcpy
- 官方教程：QtScrcpy 开发视频课程
