ProfiNet转EtherNet/IP工业智能网关实现欧姆龙PLC与倍福I/O模块通讯的实操案例
一、项目背景

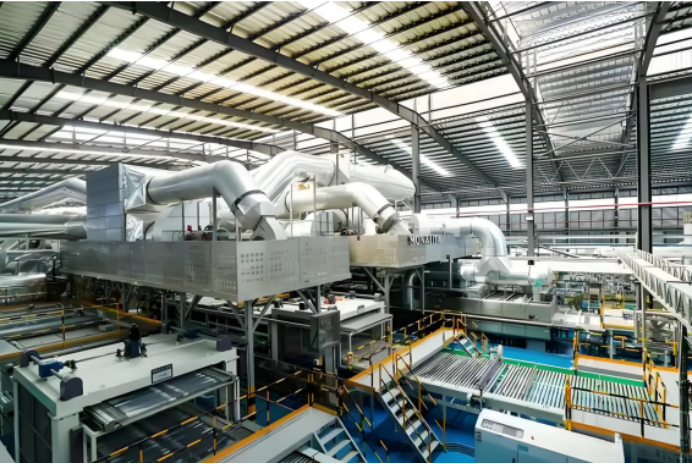

随着工业自动化技术的不断发展，化工行业对生产过程的智能化、信息化水平提出了更高要求。某大型化工企业在生产过程中，需要实现欧姆龙PLC（EtherNet/IP协议）与倍福从站设备（ProfiNet协议）之间的数据互通。然而，由于两种协议标准不同，设备间无法实现直接通讯，成为制约生产效率提升的关键瓶颈。
为解决这一难题，企业决定引入远创智控品牌的YC-PNM-EIP协议转换网关，作为ProfiNet主站与EtherNet/IP从站之间的桥梁，实现两种协议的无缝转换，确保生产过程的连续性与稳定性。
二、现场设备与网络结构
1. 主控设备

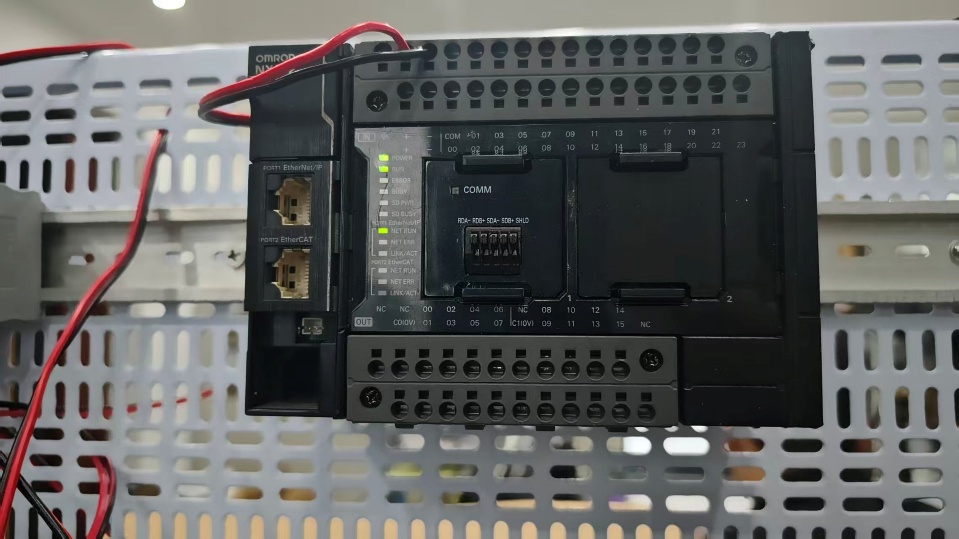

· 欧姆龙PLC：型号为NJ501-1500，支持EtherNet/IP协议，作为整个控制系统的主站，负责逻辑控制与数据处理。
2. 从站设备
· 倍福I/O模块：型号为EL6652，支持ProfiNet协议，作为从站设备，负责现场传感器与执行器的数据采集与控制。
3. 协议转换网关

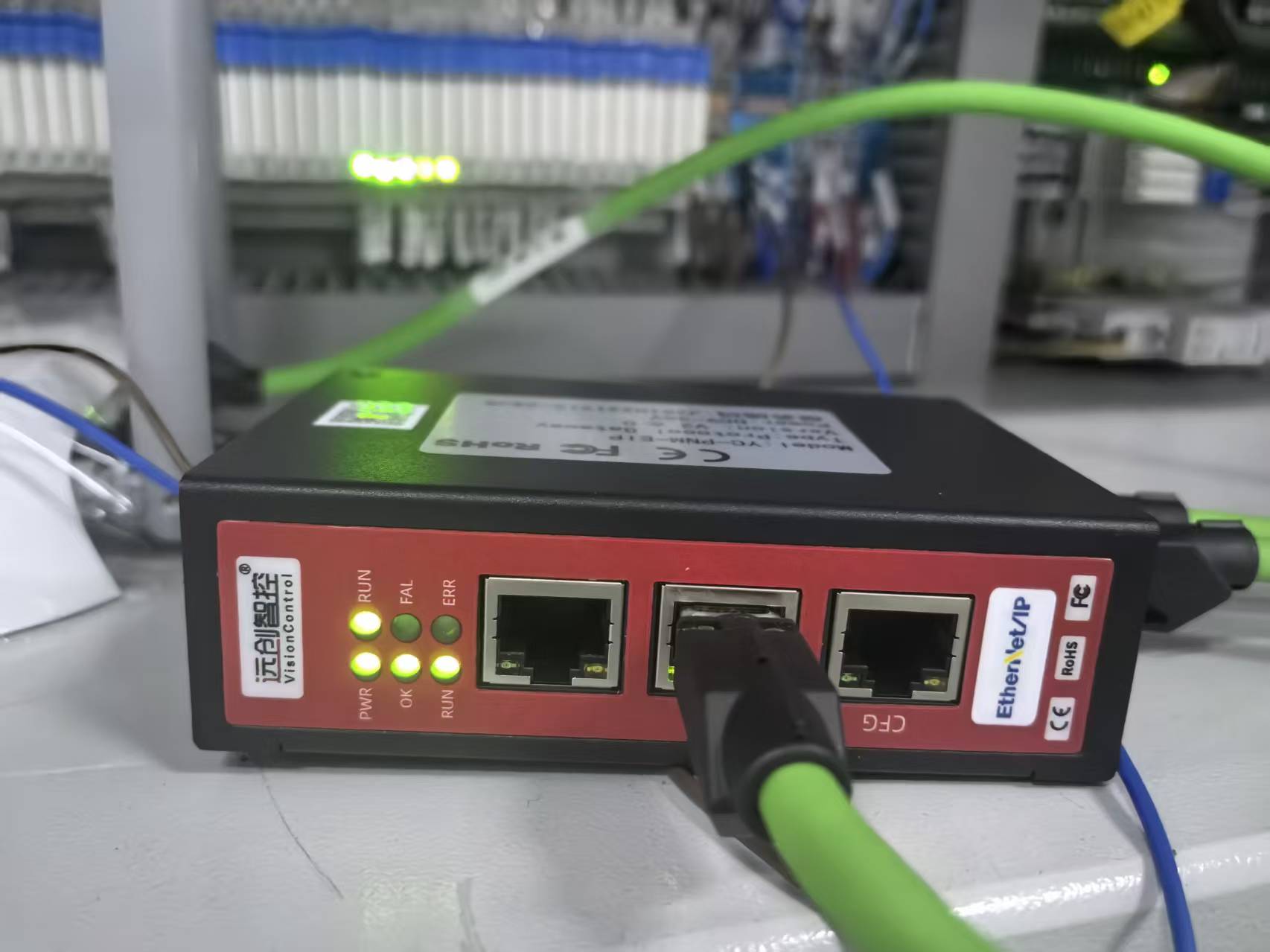

· 远创智控YC-PNM-EIP工业级协议转换网关：具备ProfiNet主站与EtherNet/IP从站双协议支持，能够实现两种协议之间的数据映射与透明传输。

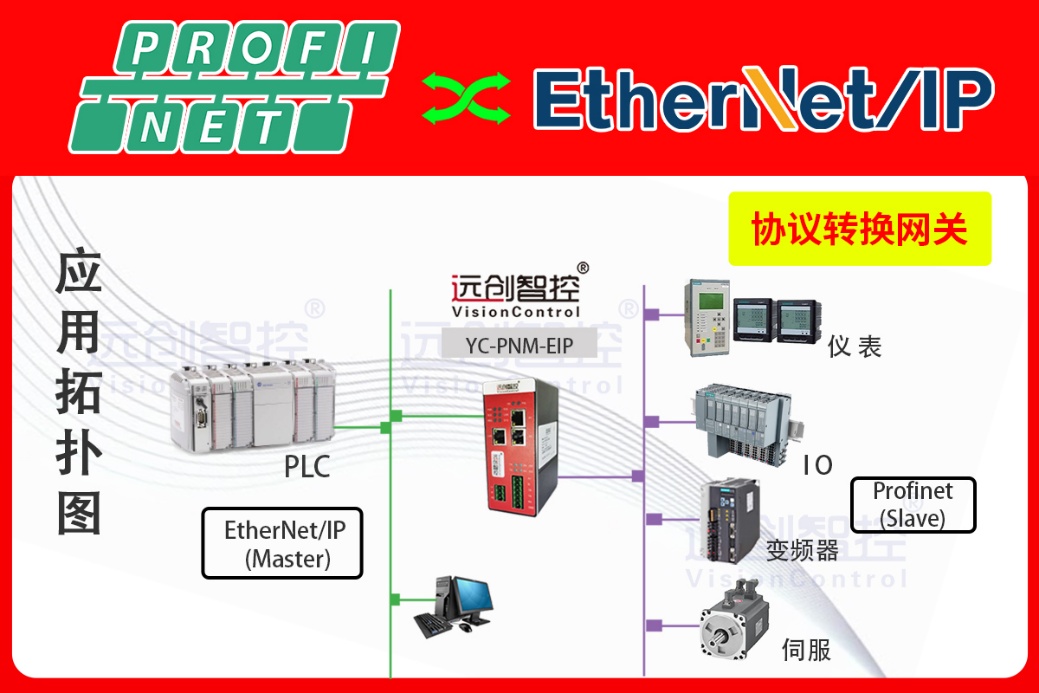

4. 网络拓扑结构
· EtherNet/IP网络：由欧姆龙PLC与YC-PNM-EIP网关组成，采用星型拓扑，通过工业以太网交换机连接，确保数据传输的实时性与稳定性。
· ProfiNet网络：由YC-PNM-EIP协议转换网关与倍福从站设备组成，采用线性拓扑，通过ProfiNet专用电缆连接，满足工业现场对高实时性的要求。
三、项目实施过程
1. 硬件安装与接线
首先，技术人员根据现场布局，将YC-PNM-EIP工业智能网关安装于控制柜内，确保其通风良好、接地可靠。随后，使用标准以太网线将网关的EtherNet/IP端口与欧姆龙PLC连接，使用ProfiNet专用电缆将网关的ProfiNet端口与倍福从站设备连接。
2. 网关参数配置
通过远创智控提供的配置软件，技术人员对YC-PNM-EIP网关进行了详细配置：
· EtherNet/IP侧配置：设置网关的IP地址为192.168.1.100，与欧姆龙PLC处于同一网段；导入网关的EDS文件，确保PLC能够识别网关设备。
· ProfiNet侧配置：设置网关的ProfiNet主站参数，包括站名、IP地址（192.168.2.100）及通信周期；导入倍福从站的GSD文件，完成从站设备的添加与参数配置。
3. 数据映射与地址分配
根据工艺需求，技术人员在网关中建立了EtherNet/IP与ProfiNet之间的数据映射关系：
· 将欧姆龙PLC的输入输出数据区与网关的EtherNet/IP数据区进行映射；
· 将网关的ProfiNet主站数据区与倍福从站的输入输出模块进行映射；
· 确保数据长度、数据类型及更新周期的一致性，实现数据的实时同步。
4. 系统调试与测试
完成配置后，技术人员对整个系统进行了全面调试：
· 通信测试：通过PLC编程软件监控数据交换状态，确认PLC能够正确读取倍福从站的输入信号，并能向从站发送输出指令；
· 实时性测试：模拟现场工况，测试数据刷新周期，确保满足工艺对实时性的要求；
· 稳定性测试：连续运行系统24小时，观察通信是否稳定，是否存在数据丢包或延迟现象。
四、应用效果
通过引入远创智控YC-PNM-EIP工业级协议转换网关，企业成功实现了欧姆龙PLC与倍福从站设备之间的无缝通信，取得了显著的应用效果：
· 提升生产效率：实现了设备间的数据共享与协同控制，减少了人工干预，提高了生产线的自动化程度；
· 降低维护成本：网关具备高可靠性与稳定性，减少了因通信故障导致的停机时间；
· 增强系统扩展性：协议转换网关的灵活配置，为未来系统升级与扩展提供了便利条件；
· 保障生产安全：实时稳定的数据传输，确保了工艺参数的准确性与及时性，提升了生产过程的安全性。
五、总结
本案例充分展示了远创智控YC-PNM-EIP协议转换网关在化工行业中的成功应用。通过该网关，企业有效解决了不同协议设备之间的通信难题，实现了生产系统的集成与优化，为化工行业的智能化升级提供了有力支持。
