F037 vue+neo4j 编程语言知识图谱可视化分析系统vue+flask+neo4j

news 2025/10/28 7:07:38

文章结尾部分有CSDN官方提供的学长联系方式名片

关注B站，有好处！
编号: F037

视频

最帅 neo4j+python 知识图谱可视化编程语言缺陷知识图谱

1 系统简介

系统简介：本系统是一个基于Vue+Flask+Neo4j+MySQL构建的编程语言缺陷知识图谱可视化分析系统。其核心功能围绕编程语言缺陷的知识图谱构造、可视化与分析展开。主要包括：系统首页，提供系统功能概览；用户管理模块，包含登录、注册、修改个人信息、修改头像以及修改密码功能，确保系统的安全性和个性化体验；知识图谱构造模块，负责数据获取与知识图谱的构建；知识图谱可视化模块，通过图形界面展示编程语言缺陷知识图谱，并支持检索功能；缺陷分析模块，提供编程语言缺陷的搜索、修复办法查看以及缺陷原因分析功能，支持根据不同的编程语言（如C、Python、Java等）进行切换和分析。

2 功能设计

该系统采用典型的B/S（浏览器/服务器）架构模式，整体架构基于Vue.js前端框架、Flask后端框架、Neo4j图数据库以及MySQL关系型数据库。用户通过浏览器访问Vue前端界面，前端由HTML、CSS、JavaScript以及Vue.js生态系统中的Vuex（用于状态管理）和Vue Router（用于路由导航）构建，ECharts用于知识图谱的可视化展示。前端通过RESTful API请求与Flask后端进行数据交互，Flask后端负责业务逻辑处理，利用Neo4j存储和管理知识图谱数据，MySQL数据库用于存储用户信息和其他结构化数据。系统还包含数据获取模块，负责从外部来源抓取编程语言缺陷数据，并通过构造模块将其导入Neo4j知识图谱数据库中，为整个系统提供数据支撑。同时，系统支持知识图谱的可视化展示与检索，提供编程语言缺陷的搜索、修复办法查看以及缺陷原因分析功能，用户可以根据不同的编程语言进行切换和深入分析。

2.1系统架构图

在这里插入图片描述

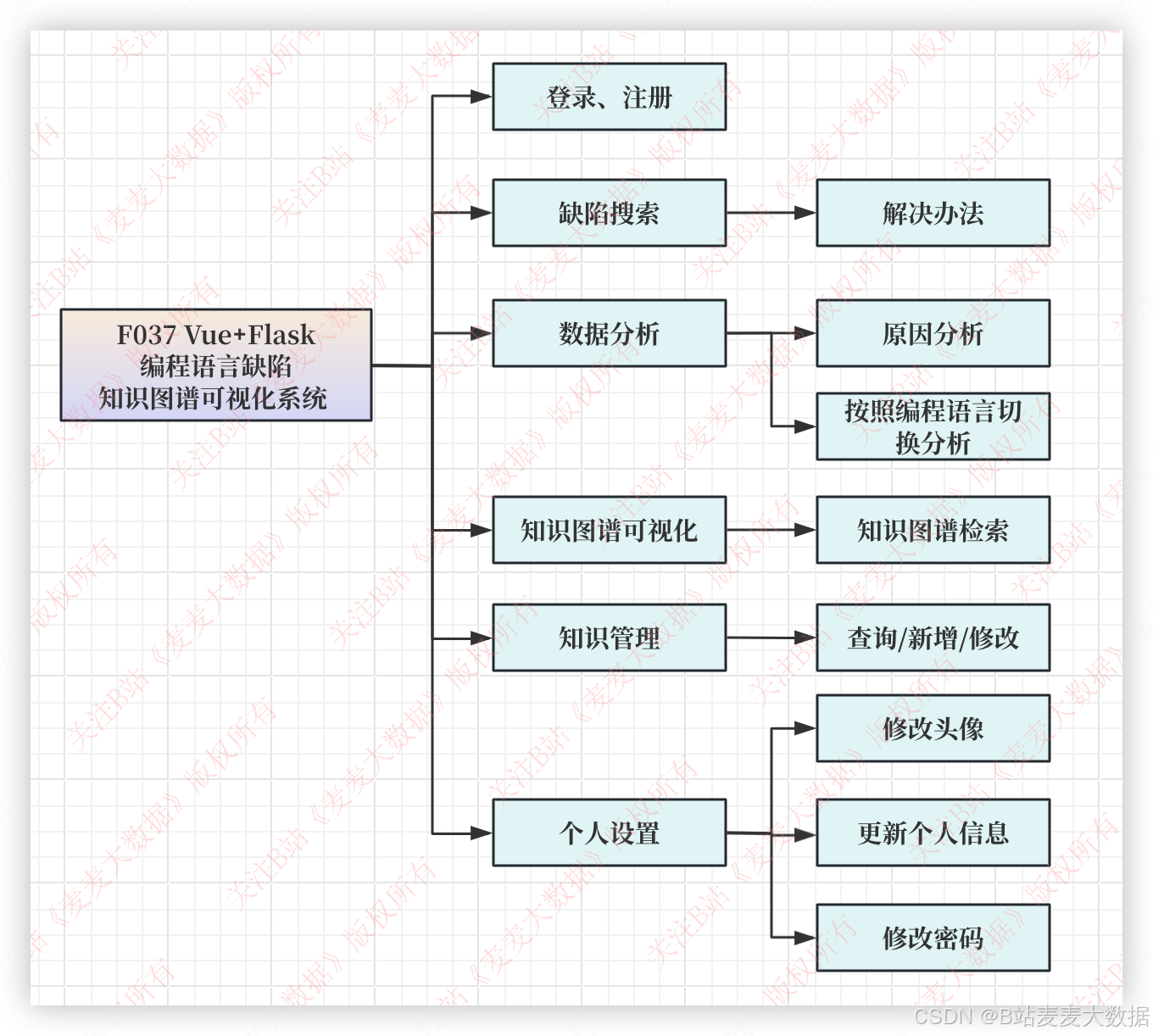

2.2 功能模块图

在这里插入图片描述

3 功能展示

知识图谱的构造

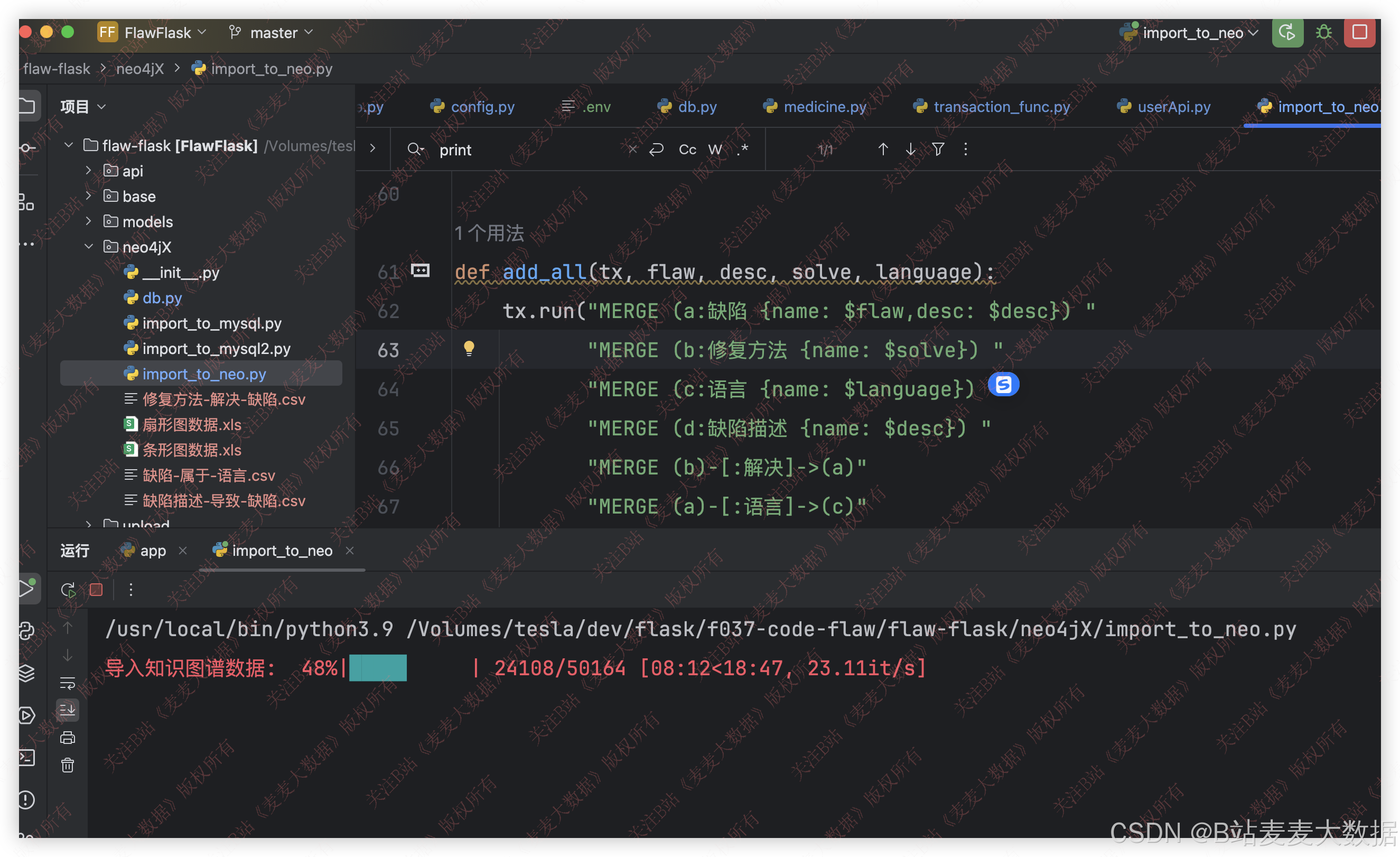

利用代码进行图谱构造:
在这里插入图片描述

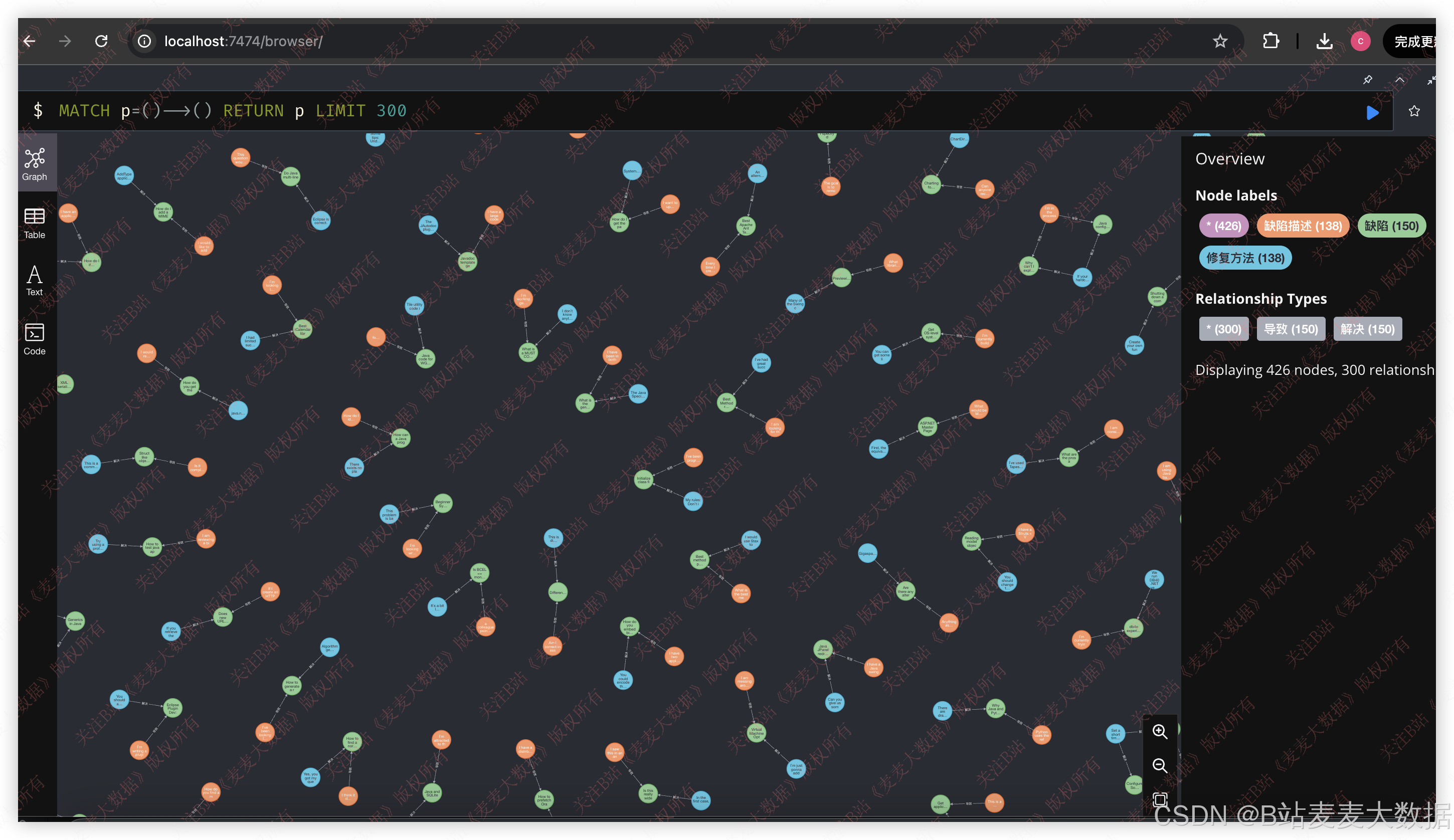

neo4j中查看：
在这里插入图片描述

3.1 登录 & 注册

登录注册做的是一个可以切换的登录注册界面，点击去登录后者去注册可以切换，背景是一个视频，循环播放。

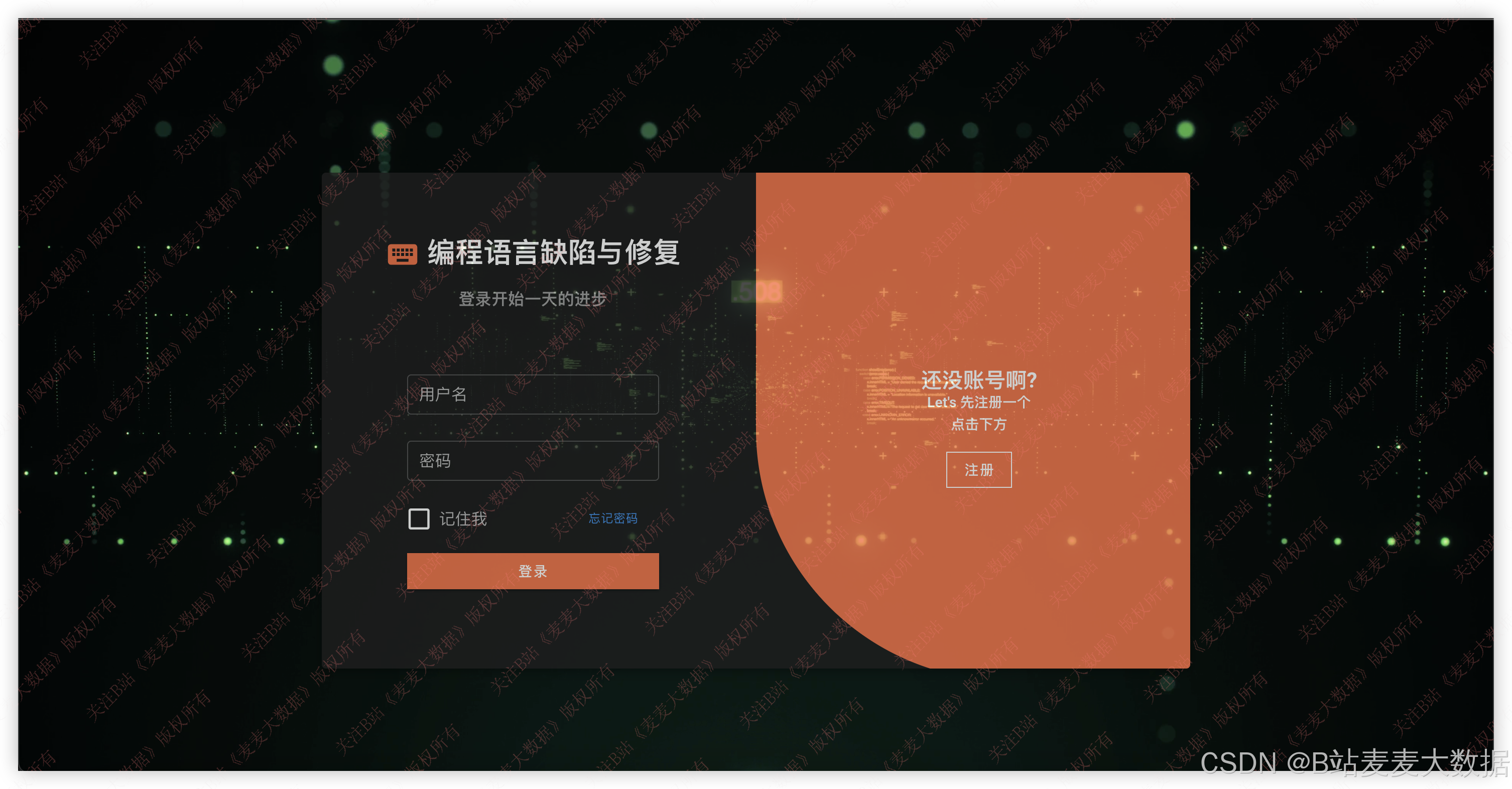

登录需要验证用户名和密码是否正确，如果不正确会有错误提示。
在这里插入图片描述

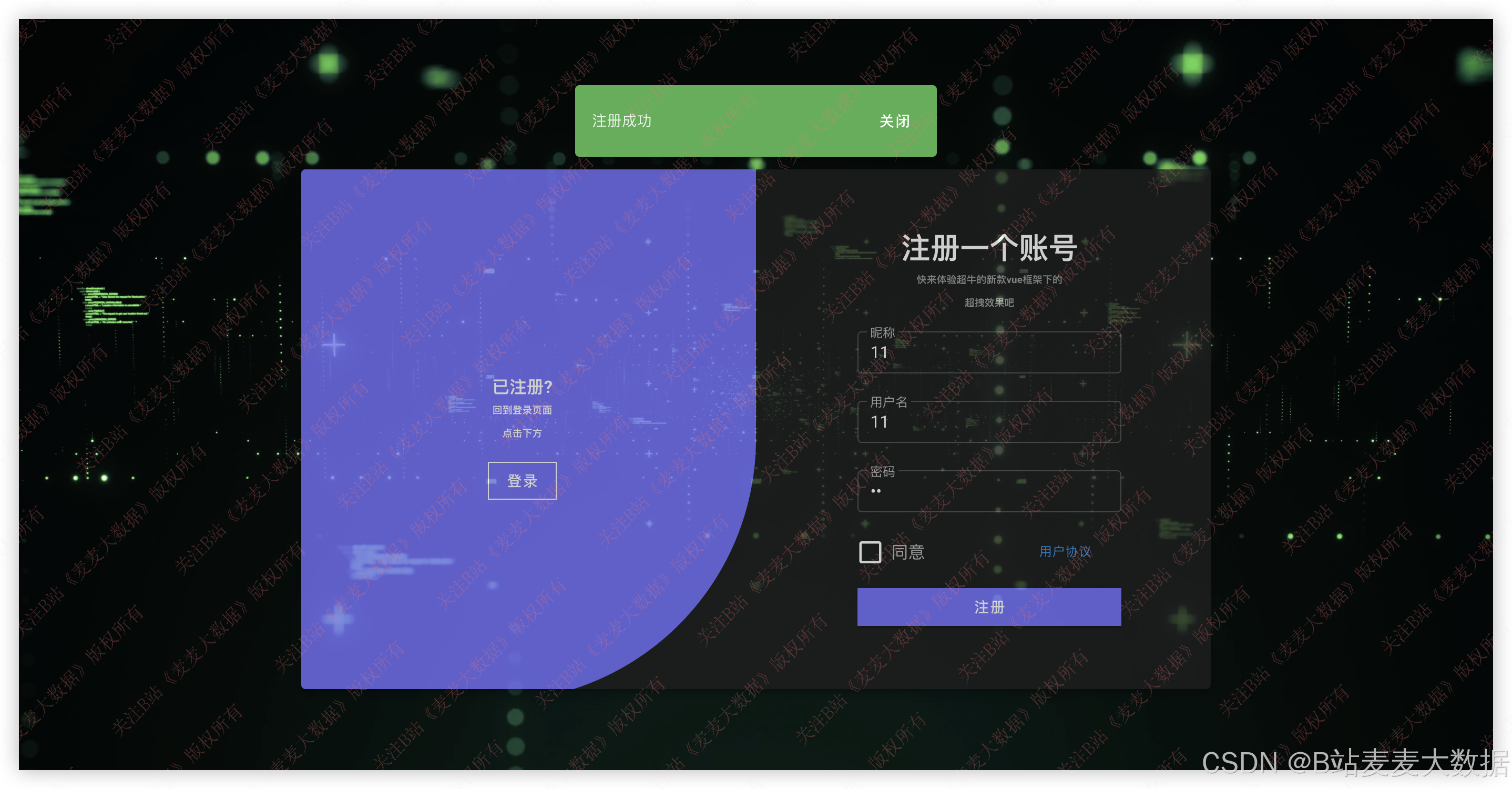

注册需要验证用户名是否存在，如果错误会有提示。
在这里插入图片描述

3.2 主页

主页的布局采用了左侧是菜单，右侧是操作面板的布局方法，右侧的上方还有用户的头像和退出按钮，如果是新注册用户，没有头像，这边则不显示，需要在个人设置中上传了头像之后就会显示。

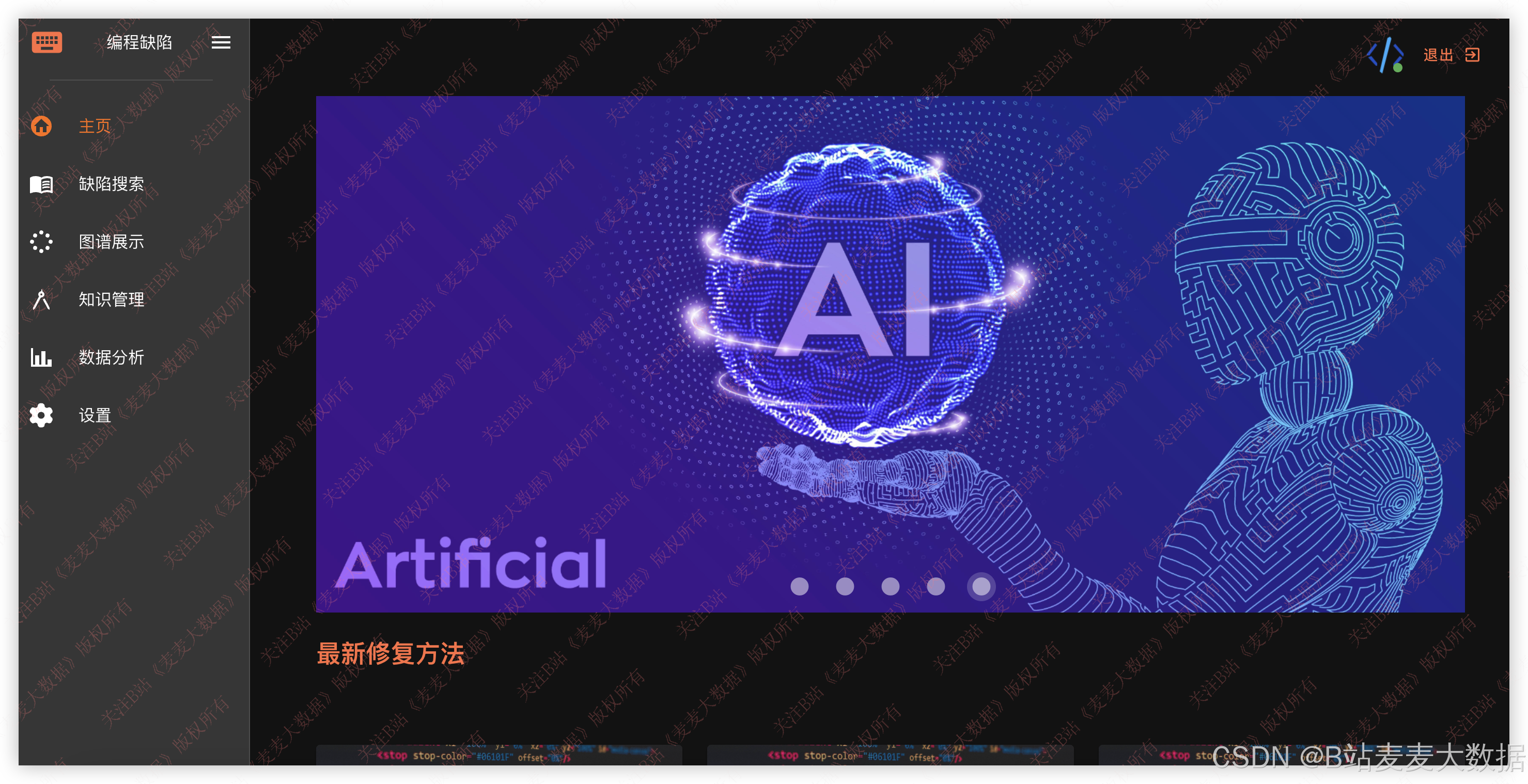

主页是一个轮播图：
在这里插入图片描述

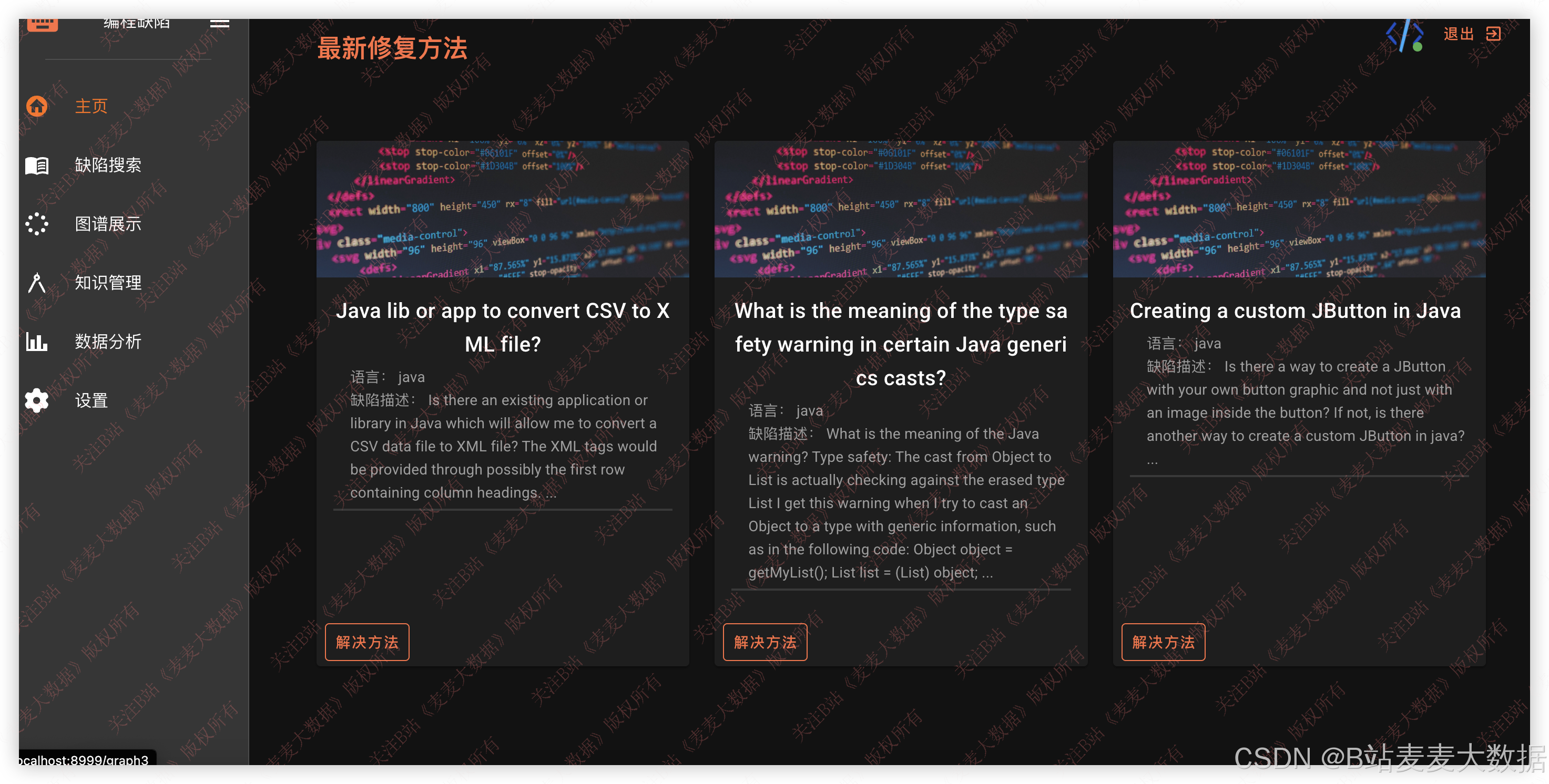

下方是最新的修复缺陷信息：

3.3 缺陷搜索 & 修复方法

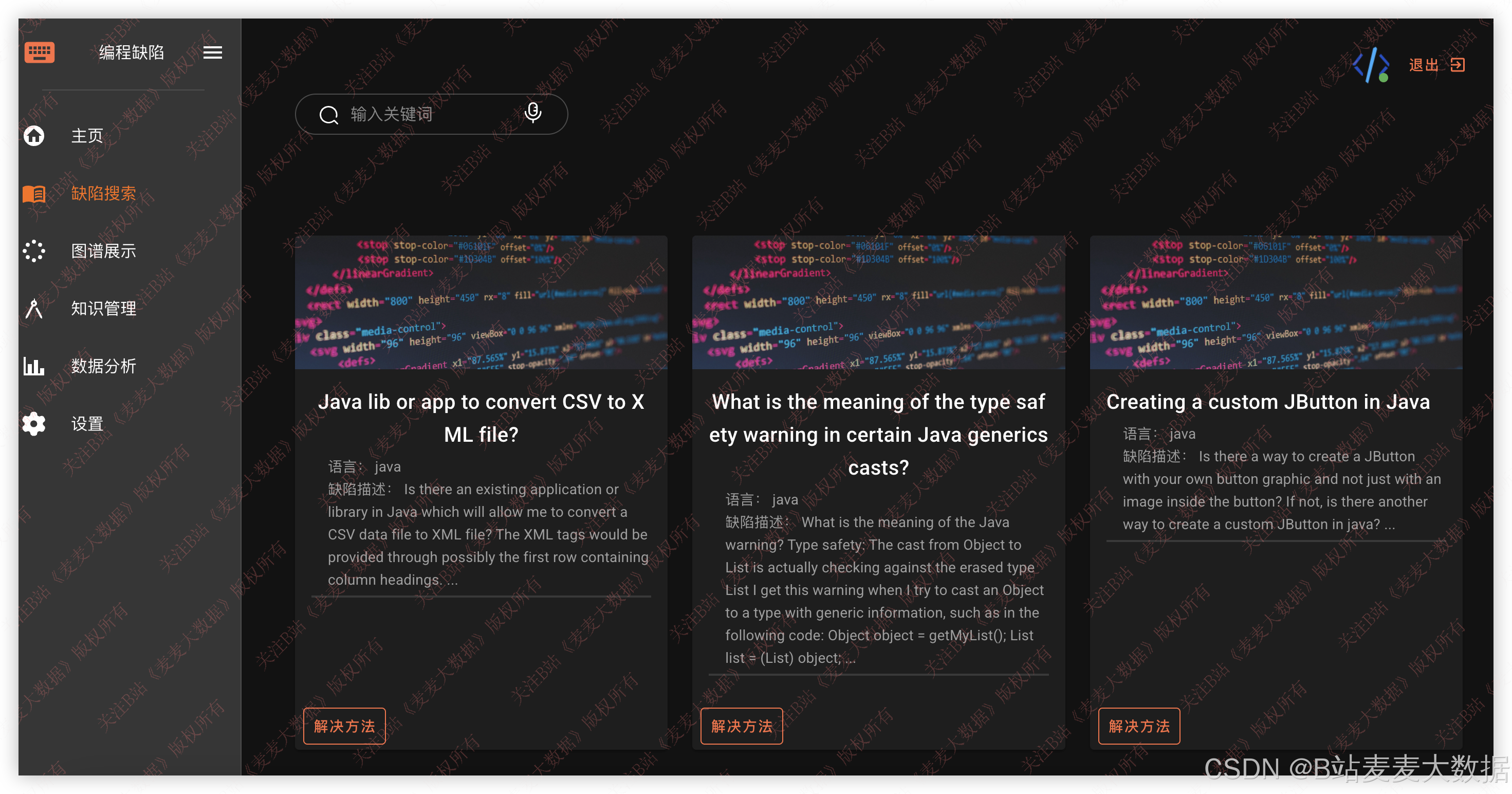

编程语言缺陷搜索：
在这里插入图片描述

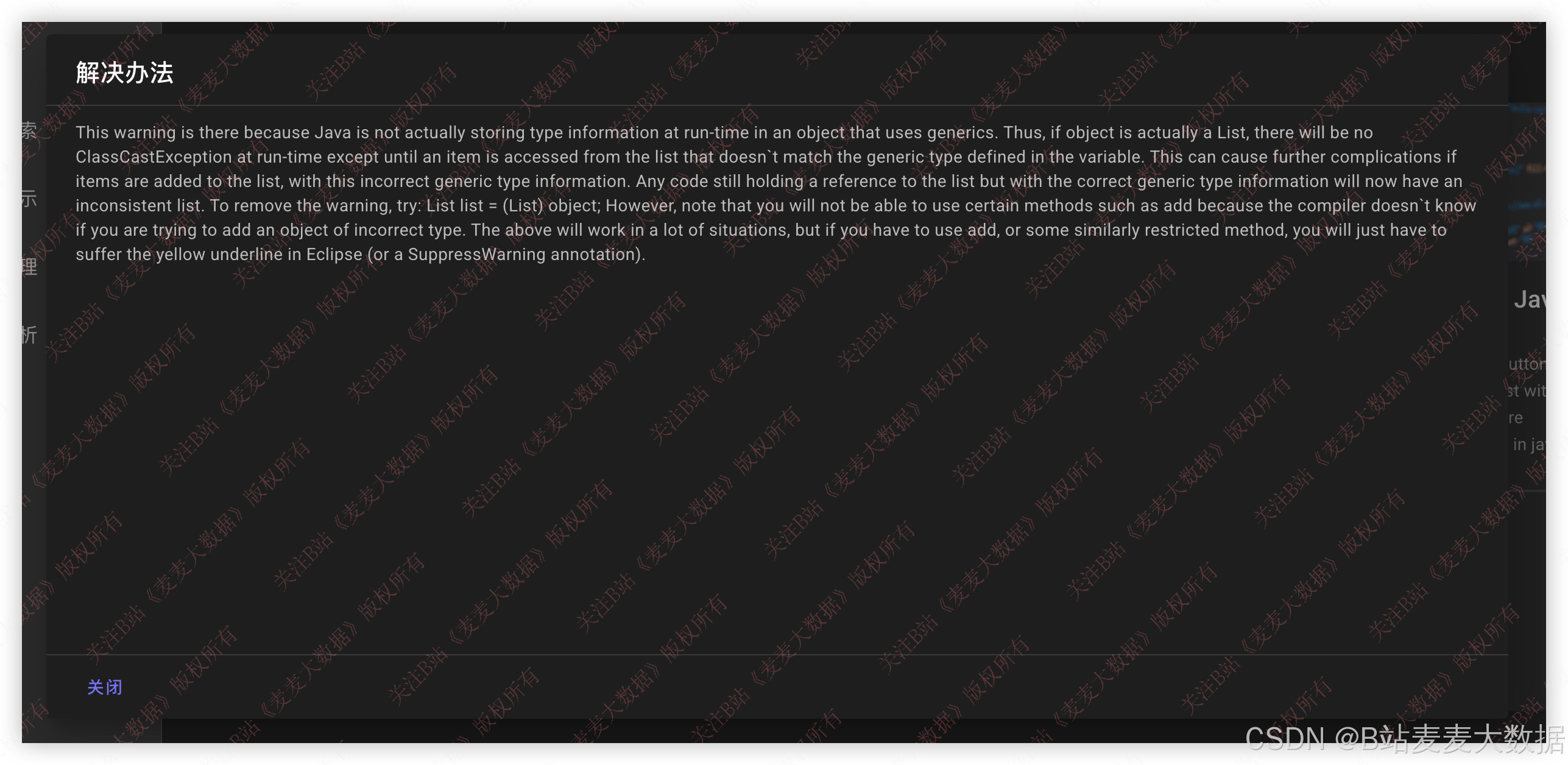

对应的修复方法：

3.4 知识图谱可视化

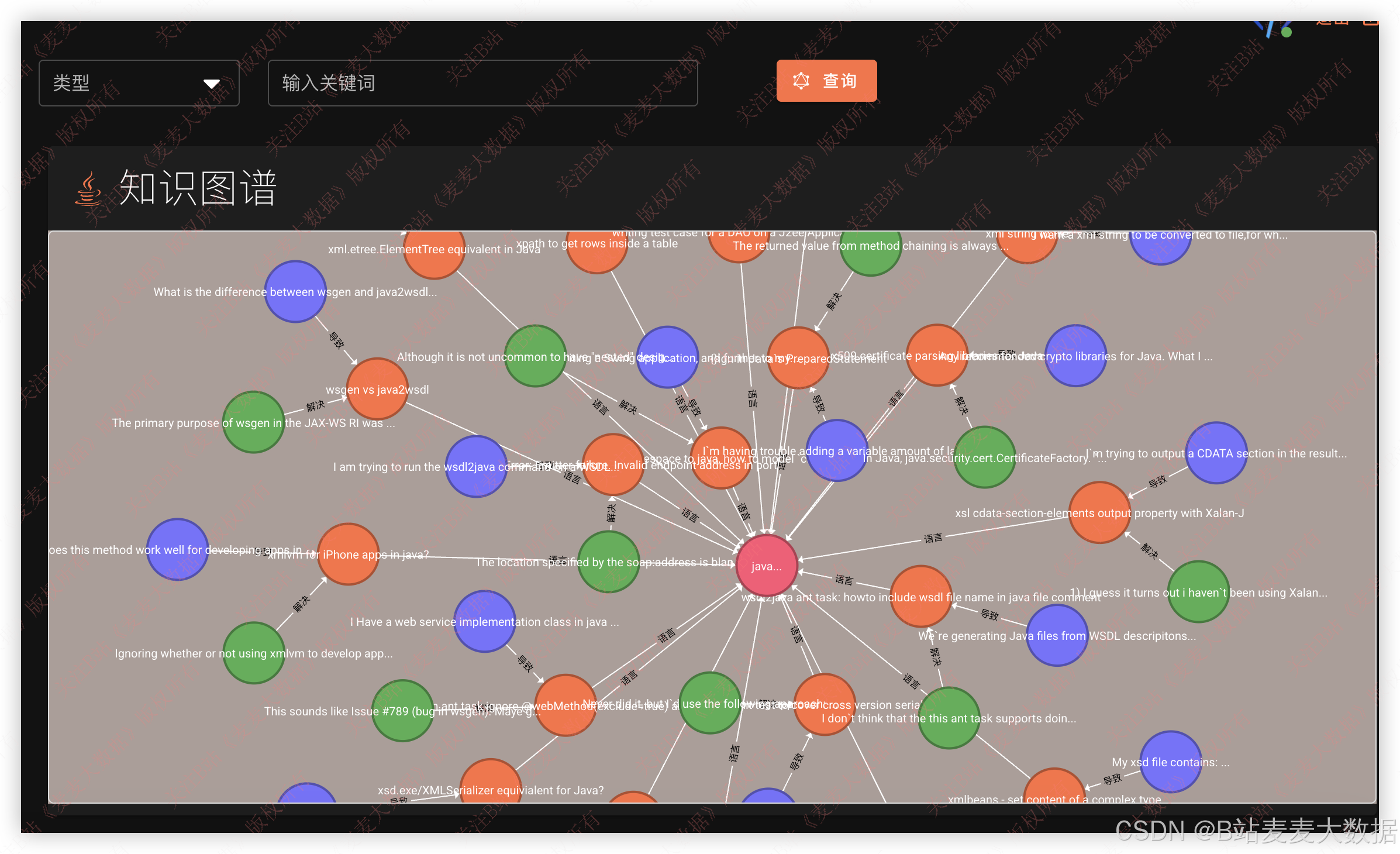

知识图谱可视化：
在这里插入图片描述

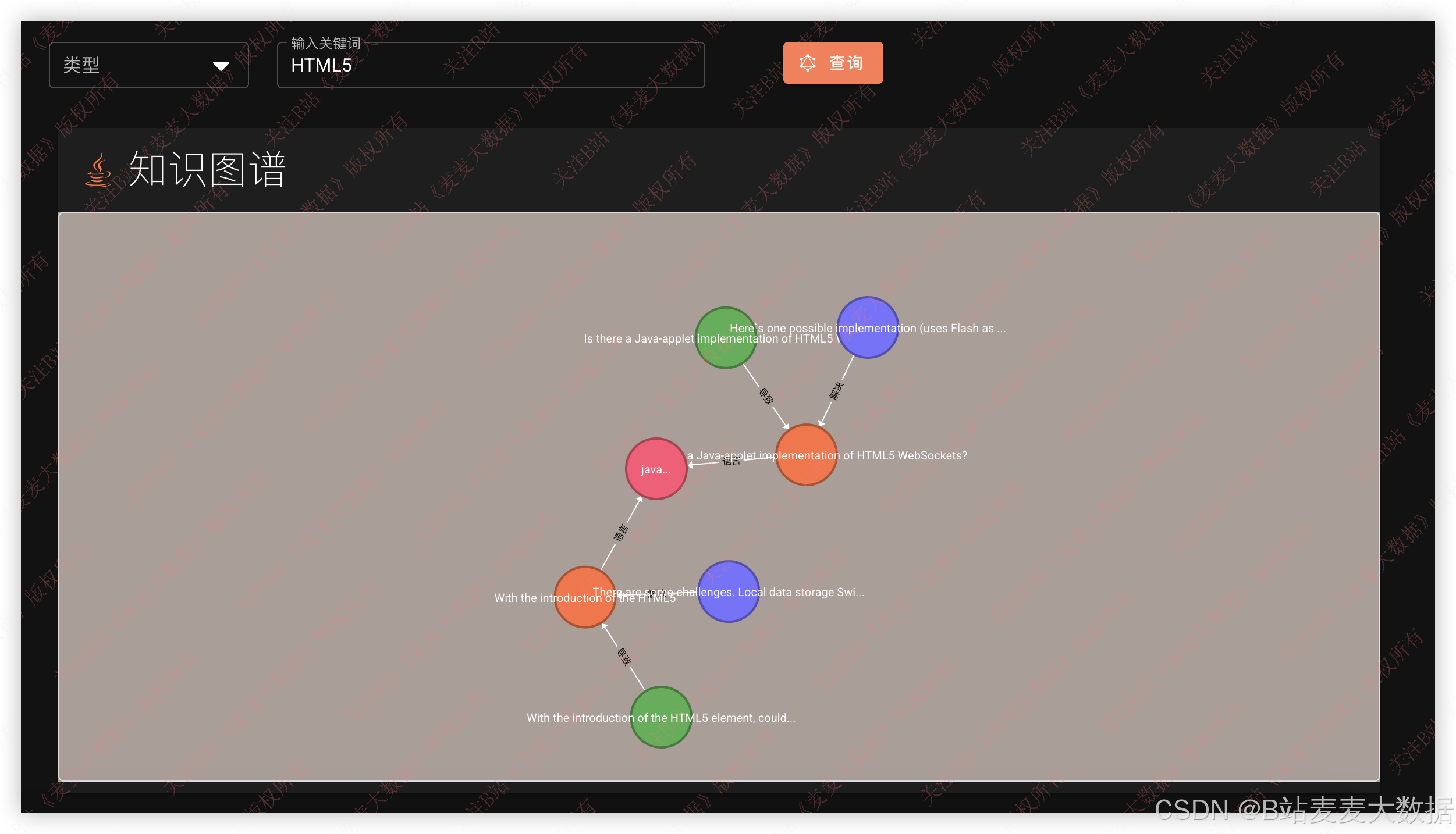

知识图谱的模糊搜索：
在这里插入图片描述

3.5 数据可视化

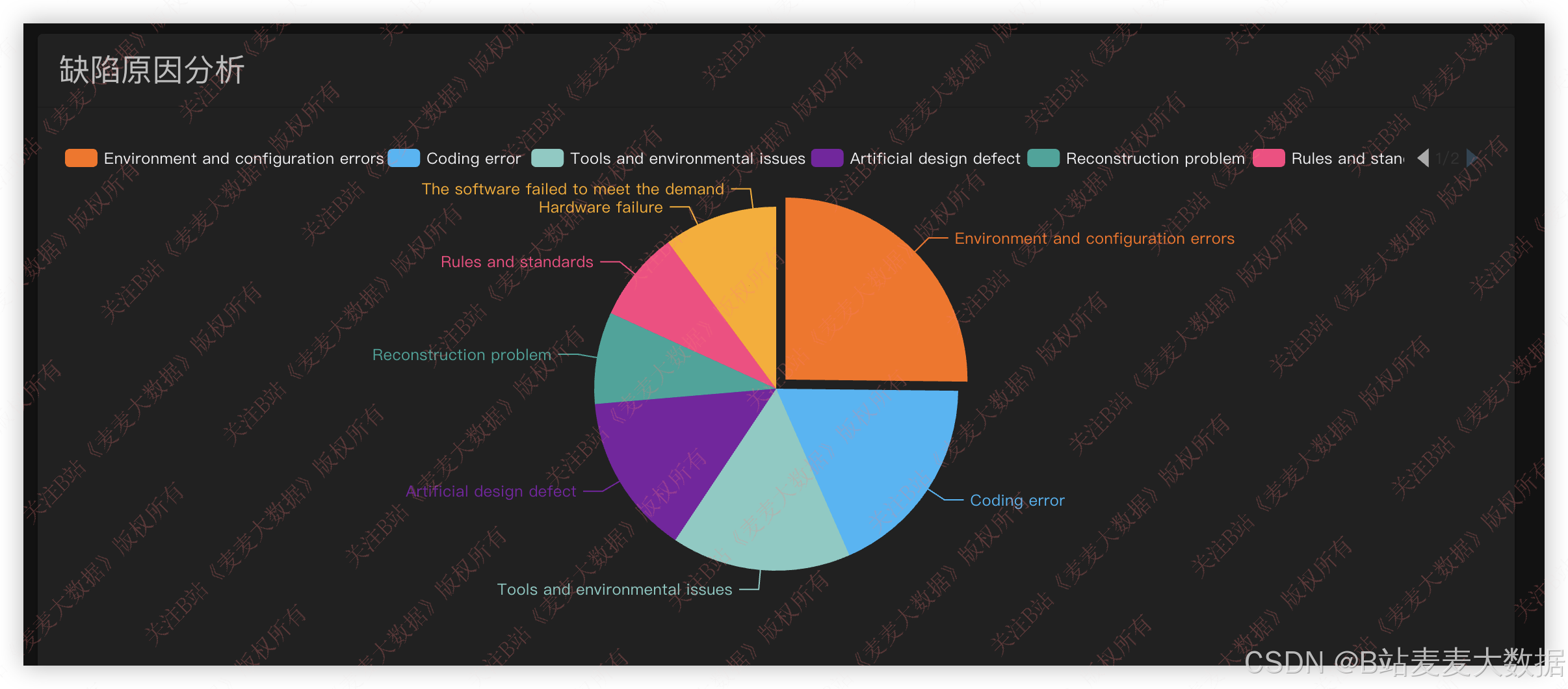

缺陷原因的分析：
在这里插入图片描述

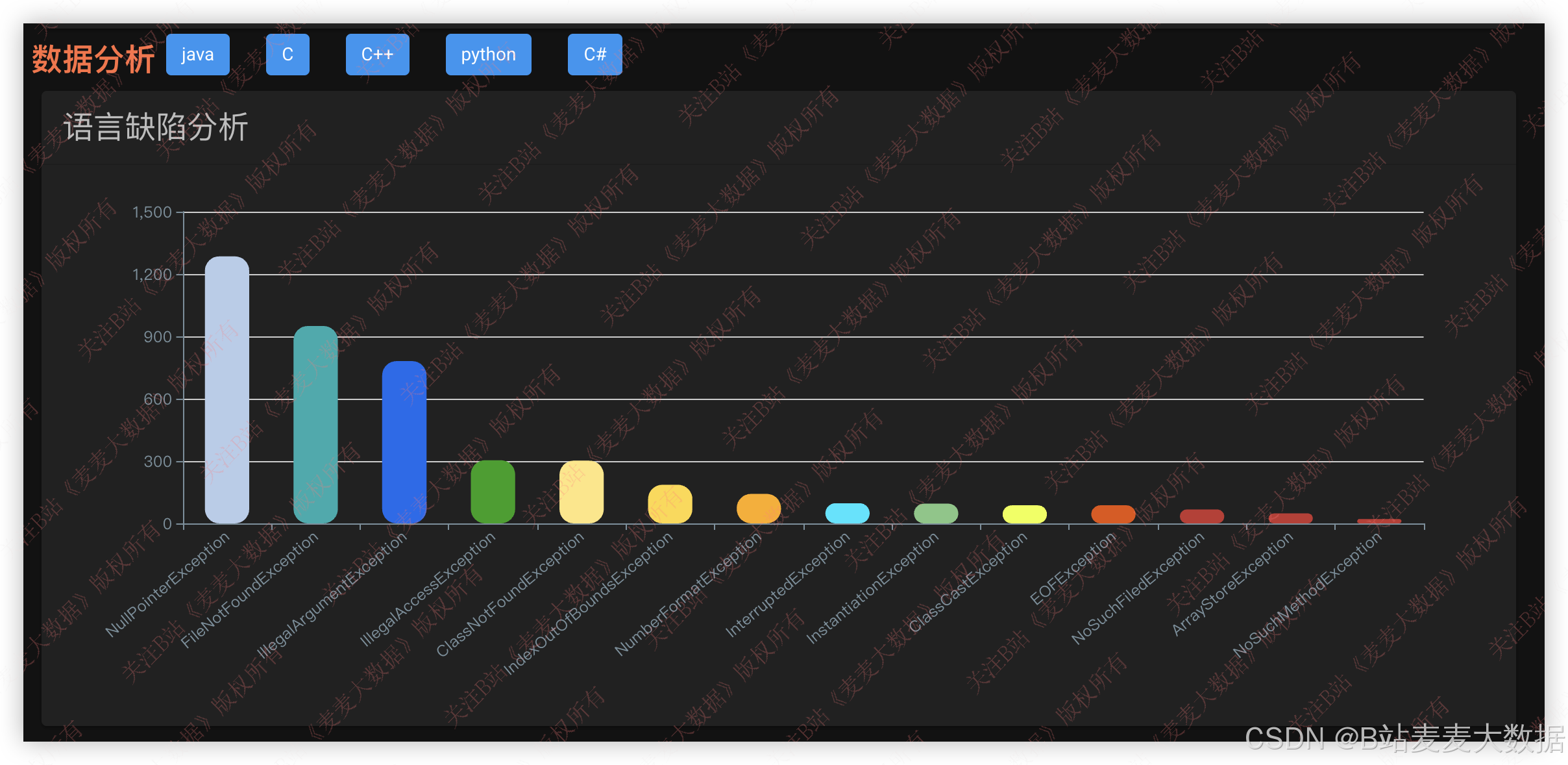

可以按照编程语言查看缺陷类型，并且支持切换编程语言：

3.6 个人设置

个人设置方面包含了用户信息修改、密码修改功能。

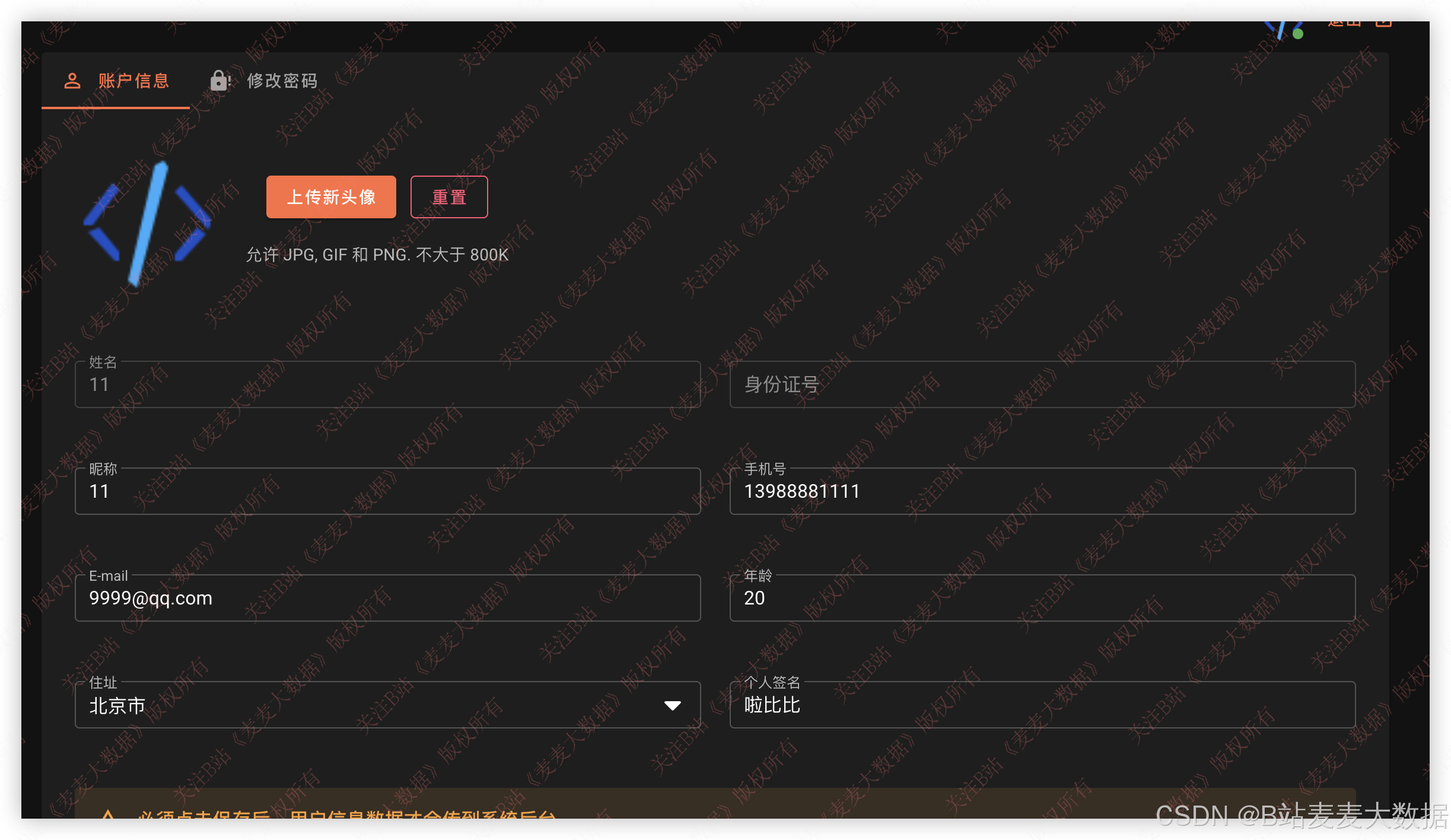

用户信息修改中可以上传头像，完成用户的头像个性化设置，也可以修改用户其他信息。
在这里插入图片描述

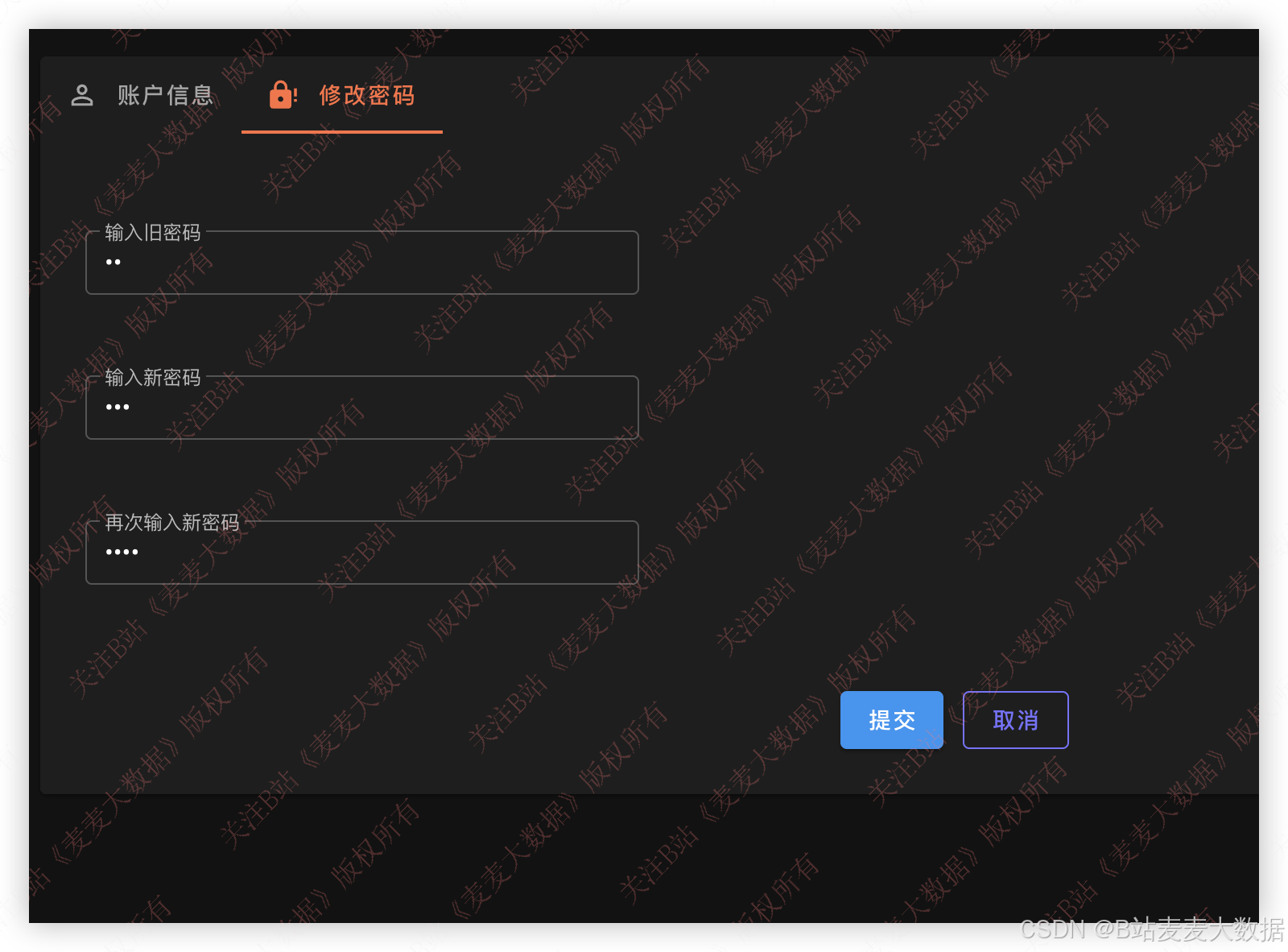

修改密码需要输入用户旧密码和新密码，验证旧密码成功后，就可以完成密码修改。
在这里插入图片描述

4程序代码

4.1 代码说明

代码介绍：该代码实现了一个基于ECharts和Vue的知识图谱可视化组件，用于展示编程语言缺陷类型及其对应的解决方法。组件通过force布局将节点（缺陷类型和解决方法）和边（关系）可视化，节点按类型着色区分，缺陷类型为红色，解决方法为绿色。图表支持自动布局和交互，用户可以点击节点查看详细信息或进行进一步操作。该组件可以通过传入不同数据源扩展为更复杂的知识图谱场景。

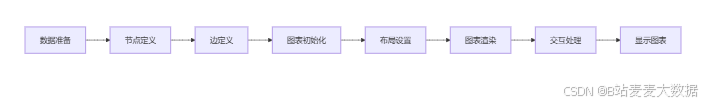

4.2 流程图

4.3 代码实例

<template><div id="knowledge-graph" :style="{ width, height }"></div>
</template><script>
import { defineComponent, onMounted, ref } from 'vue'
import echarts from 'echarts'export default defineComponent({props: {width: { type: String, default: '100%' },height: { type: String, default: '600px' }},setup() {const chart = ref(null)const initChart = () => {if (!chart.value) {chart.value = echarts.init(document.getElementById('knowledge-graph'))}// 数据结构示例const nodes = [{ id: 1, name: '内存泄漏', type: '缺陷' },{ id: 2, name: '空指针', type: '缺陷' },{ id: 3, name: '使用智能指针', type: '解决方法' }]const links = [{ source: 1, target: 3 },{ source: 2, target: 3 }]chart.value.setOption({title: { text: '编程语言缺陷与解决方法知识图谱' },series: [{type: 'graph',layout: 'force',nodes: nodes,links: links,categories: ['缺陷', '解决方法'],itemStyle: {color: params => params.value === '缺陷' ? '#ff0000' : '#00ff00'}}]})}onMounted(initChart)}
})
</script>
