超越低功耗：TMS320C6000 DSP的能效架构设计与IoT节点部署实践

news 2025/10/27 8:04:44

引言：智能时代的静默基石

在万物互联的浪潮之巅，数以百亿计的IoT节点正被嵌入我们世界的脉络中。从广袤无垠的智慧农田到错综复杂的工业生产线，这些设备承载着感知与决策的初始使命。然而，它们的生存境况往往极为苛刻：许多设备依赖一枚小小的电池或微弱的能源采集装置，却要求长达数年甚至十年的续航。在这一背景下，处理核心的能效直接决定了整个系统的生命力。传统观念中，TI的TMS320C6000系列DSP是高性能计算的代名词，但鲜为人知的是，凭借其前瞻性的电源架构和精细化的管理策略，它正成为构建大规模、长寿命IoT传感器网络的“静默基石”。

本文将深入剖析如何释放C6000 DSP的低功耗潜能，从理论基石、硬件实现到系统策略，最终落地于真实的IoT部署，为您展现一条通往极致能效的设计之道。

第一支柱：低功耗设计的理论基石——动静之间的艺术

任何成功的低功耗设计，都始于对功耗来源的深刻理解。DSP的总功耗主要由两大部分构成：动态功耗与静态功耗。

1. 动态功耗管理：以性能换能效

动态功耗是电路在开关过程中产生的功耗，其经典公式为：

P_dynamic = α * C * V² * f

其中，α为翻转率，C为负载电容，V为工作电压，f为工作频率。

这个公式揭示了三个关键杠杆：

电压为王：功耗与电压的平方成正比，这意味着微小的电压降低都能带来显著的功耗收益。
频率线性：功耗与频率成正比，降低频率可以直接省电。
活动性控制：通过降低α，即关闭不用的模块，可以消除不必要的功耗。

基于此，动态电压与频率调节（DVFS） 成为了核心手段。C6000 DSP允许在运行过程中动态调整内核电压（CVDDR）与内核时钟频率。例如，在处理突发计算任务时，DSP全速运行；而在执行空闲循环或等待外部事件时，则可以迅速降低电压与频率，在满足基本性能需求的同时，将功耗降至最低。

理论架构支撑：DSP内部通常集成有电源状态控制器（PSC），它将整个芯片划分为多个电源域和时钟域。通过配置PSC模块，可以实现时钟门控——精细地关闭未使用功能模块（如EDMA、特定外设）的时钟，使其动态功耗降为零。

2. 静态功耗管理：对抗漏电流的战争

当芯片进入纳米尺度后，即使晶体管不翻转，由亚阈值漏电流和栅极漏电流产生的静态功耗也变得不可忽视。在设备长时间处于待机状态时，静态功耗成为电池寿命的决定性因素。

C6000 DSP的应对策略是电源门控，即通过物理开关切断整个模块或内核的电源供应，从根本上消除静态功耗。为此，芯片设计了多种功耗模式，如睡眠模式 和深度睡眠模式。

睡眠模式：仅关闭CPU内核的电源，大部分片上RAM和外设的状态得以保持，唤醒速度快，适用于短时待机。
深度睡眠模式：关闭绝大部分芯片内部的电源域，仅保留极小的唤醒逻辑和必要的IO状态。此模式下，漏电流极低，但唤醒需要从休眠点重新初始化，耗时较长。

实践中的权衡：设计者需要在功耗、唤醒延迟和状态保存成本之间做出权衡。这构成了所有低功耗策略设计的核心决策逻辑。

// 示例：C6000 DSP 进入睡眠模式的代码流程（基于TI驱动程序库）
#include "ti/csl/cslr_psc.h"void enterSleepMode(void) {// 1. 保存关键上下文（如有需要）saveContext();// 2. 配置PSC，请求内核电源域关闭CSL_PSC_setPowerDomainState(CSL_PSC_PD_DSP, CSL_PSC_PDSTATE_OFF);// 3. 执行等待，确保请求已发出asm(" IDLE"); // 进入空闲等待，触发电源关断// 4. 唤醒后从此处恢复（如同复位后的启动代码）restoreContext();
}

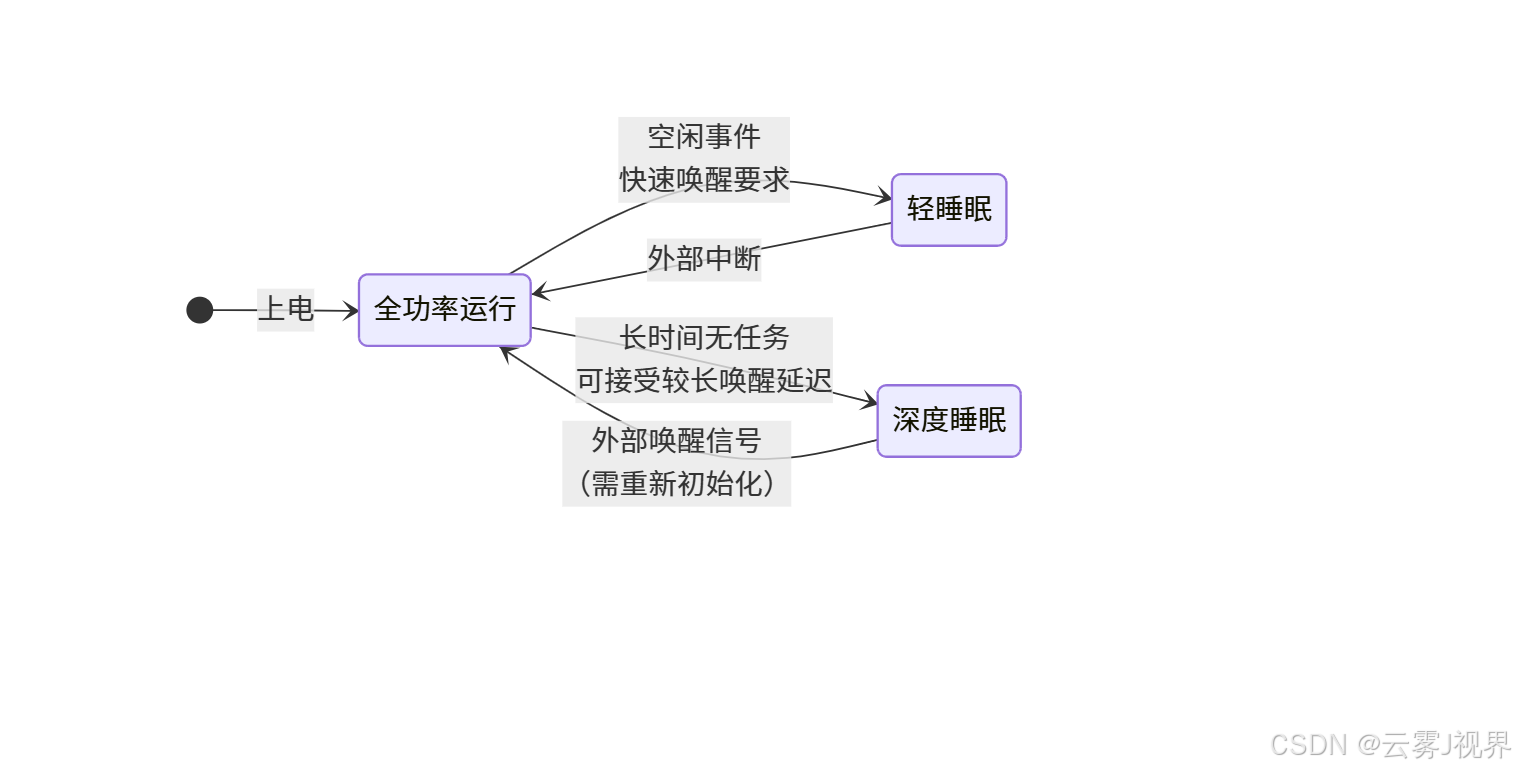

下图清晰地展示了基于功耗状态机的策略选择路径：

第二支柱：最小系统电源硬件架构——能量的高效输配

精妙的软件策略必须建立在坚实的硬件基础之上。一个为低功耗优化的C6000 DSP最小系统，其电源设计是关键。

1. 核心电源轨设计：分立与高效

我们以一个典型的由TI TPS54310芯片供电的C6000 DSP系统为例。

内核电源（CVDDR）：TPS54310是一款支持3A输出电流的同步降压转换器，效率高达95%以上。其宽输入电压范围（5.5V至36V）使其能直接与电池或未经稳压的电源适配器连接。对于C6000 DSP，TPS54310被配置为产生一个可调节的（例如0.9V - 1.2V）内核电压。这个“可调节”特性正是实现DVFS的硬件前提。通过DSP的I²C或GPIO控制TPS54310的反馈网络或VSEL引脚，可以实时改变其输出电压。
I/O电源（DVDD）：通常为3.3V或1.8V，由另一个简单的LDO或降压转换器提供。内核与I/O电压的分离设计是C6000 DSP的一大优势。它允许I/O接口在与外部器件通信时保持固定电平，而内核电压可以根据计算需求独立地进行动态调节，实现了功耗管理与接口稳定性的完美解耦。

2. 电源时序与完整性：系统的生命线

C6000 DSP对电源上电和掉电序列有严格要求。通常，内核电源（CVDDR）的上电应晚于或同步于I/O电源（DVDD）。错误的时序可能导致巨大的闩锁电流，甚至永久性损坏芯片。TPS54310的Power Good（PG）信号可以用于控制后续电源芯片的使能，从而构建一个符合要求的时序链。

此外，在CVDDR和DVDD电源引脚附近放置足额、多种容值（如10uF, 1uF, 0.1uF）的退耦电容至关重要。它们为DSP瞬间爆发的高电流需求提供本地能量库，维持电压稳定，防止系统崩溃和异常功耗。

第三支柱：系统级功耗控制策略与实践——从芯片到系统的智慧

拥有了理论指导和硬件平台后，我们需要在系统软件层面将这些能力串联起来，形成一套完整的功耗控制策略。

1. 工作模式调度：基于预测的状态机

在真实的IoT应用中，如德州仪器（TI）在其毫米波雷达传感器（IWR6843，基于C66x DSP内核）的人员计数demo中所展示的那样，DSP的工作负载是突发性的。雷达在采集和处理一帧数据时处于全速运行状态，而在等待下一帧数据或无人状态时，则应立即进入低功耗模式。

实践流程与数据：

任务监控：操作系统或调度器持续监控任务队列和传感器事件。
决策：若预测到下一个计算任务将在100ms后到来，而轻睡眠模式的唤醒延迟仅为50us，深度睡眠的唤醒延迟为5ms，但功耗低一个数量级。
策略执行：
- 如果空闲时间 < 1ms，可能保持运行或进入最轻的IDLE模式。
- 如果 1ms < 空闲时间 < 50ms，进入睡眠模式。
- 如果空闲时间 > 50ms，果断进入深度睡眠模式。

实测数据参考（基于TI官方评估板）：

全功率运行（600MHz, 1.1V）：~450mA
睡眠模式（内核断电，RAM保持）：~45mA
深度睡眠模式（仅唤醒逻辑供电）：~1.5mA

通过这种智能调度，系统的平均功耗可以从数百mA降至毫安级，续航能力提升数十倍。

2. 算法与数据流的功耗优化

低功耗不仅是电源管理的事，更是算法和系统架构的事。

内存访问优化：C6000 DSP拥有多级缓存（L1/L2）。精心设计代码和数据布局，最大化利用缓存，减少访问外部低速、高功耗SDRAM的次数，能显著降低系统功耗。
DMA的运用：在进行大数据块传输（如ADC采样数据搬运）时，使用DMA而非CPU来进行，可以让CPU在此期间进入睡眠模式，实现“后台”工作。

// 示例：配置DMA传输，并在传输期间让CPU进入低功耗状态
#include "ti/csl/cslr_edma.h"void dataAcquisitionWithLowPower(void) {// 1. 配置EDMA，完成传输后产生中断configureEDMA();// 2. 启动EDMA传输startEDMA();// 3. CPU无事可做，进入睡眠模式等待DMA完成中断enterSleepMode(); // 调用前面定义的函数
}// DMA传输完成中断服务函数
void EDMA_ISR(void) {// 1. 清除中断标志// 2. 处理数据processData();// 3. 如果需要，再次启动DMA并进入睡眠
}

第四支柱：面向IoT部署的能效巅峰——从单点到网络的协同

最终，我们的设计需要融入真实的IoT场景。考虑一个由TI为智慧农业提供的太阳能供电传感器网络解决方案。

1. 与能源采集的协同设计

在该场景中，传感器节点采用TI的能量采集芯片（如TPS63802）配合一小块太阳能板。DSP的功耗曲线必须与不稳定的环境能源相匹配。

能量充足时（白天、阳光好）：DSP可以保持较高的工作频率，执行更复杂的算法（如数据滤波、特征提取），甚至缩短采样间隔。
能量匮乏时（夜晚、阴天）：DSP切换到“生存模式”，工作电压频率降至最低，仅执行最基本的传感任务，并尽可能长时间处于深度睡眠状态。这种自适应算法确保了节点在无人维护的情况下“永续”运行。

2. 大规模网络中的寿命优化

在由成千上万个此类节点组成的网络中，单点的优化是有限的，需要网络协议的协同。

基于预测的协同休眠：节点间通过低功耗无线通信（如Sub-1GHz）同步各自的休眠计划。网络可以协调不同节点的唤醒时间，确保在需要数据时总有节点在线，同时又最大化网络的整体休眠时间。这类似于TI在其SimpleLink™ CC13xx/26xx系列无线MCU的Sensor Controller Studio中倡导的“星型网络低功耗”理念，可以借鉴到由C6000 DSP作为核心处理、SimpleLink作为通信协处理器的异构架构中。
远程功耗监控：节点定期将自身的功耗数据随传感数据一同上传至云端。运维人员可以远程诊断异常功耗节点，预测电池寿命，实现预测性维护，极大降低大规模网络的运维成本。

结论：构建可持续的智能未来

通过本文的探讨，我们清晰地看到，将TMS320C6000 DSP应用于极低功耗的IoT节点并非简单的“降频”操作，而是一个贯穿理论、硬件、软件乃至网络架构的系统工程。从理解动态/静态功耗的理论基石，到基于TPS54310的可调压电源硬件设计，再到利用DVFS、电源模式切换和DMA的系统级策略，最终实现与能源采集和网络协议的无缝协同——这一整套方法论，使得C6000 DSP能够摆脱其高性能的固有印象，化身为能效竞赛中的顶尖选手。

当每一个IoT节点都能在“动静之间”优雅地舞蹈，在“能量收支”上精打细算时，我们所憧憬的那个大规模、智能化、可持续的未来，才真正拥有了坚实的地基。
