【FPGA】时序逻辑原理之D触发器与计数器原理

前文回顾：

二选一多路器和三八译码器都是组合逻辑电路
输出只与输入有关，与时间无关
只要输入发生变化，输出就会立即发生变化

时序逻辑电路不仅与输入的信号状态有关，还与时钟信号有关

1.D触发器

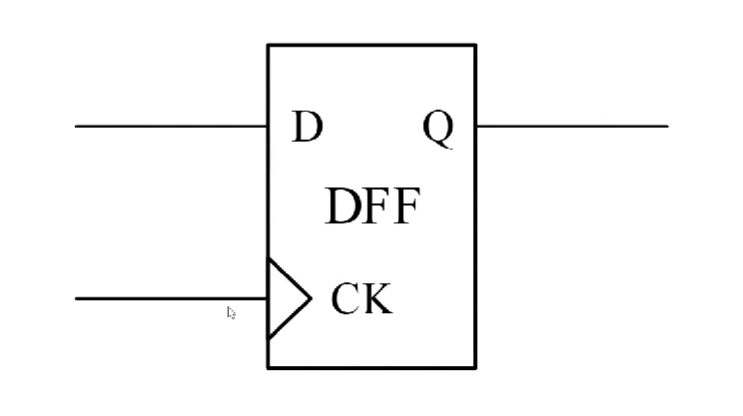

在数字电路的时序逻辑电路中，最为核心的部件是D触发器，也称寄存器

D触发器的典型特征是具有存储能力

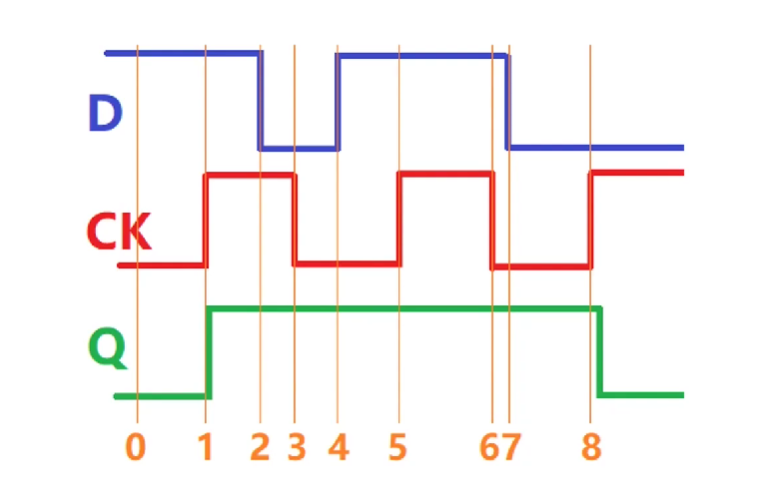

即在某时刻D端口的值会被存入D触发器并呈现在Q端口上，过了该时刻，即使D端口上的值发生变化，新的值也不会再被存入D触发器，Q端口会一直保持那个时刻获取到的值不变，直到那个时刻再次出现。这里说的时刻是CK端口的信号从0变为1的情况，或连接在CK端口的信号出现上升沿的时刻。

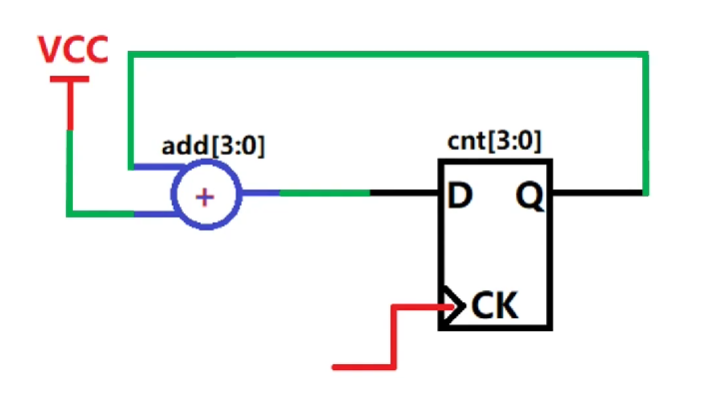

2.计数器
