[3D Max 基础知识分享]—多孔结构模型编辑

在三维项目制作中，多孔模型的制作与编辑是我们绕不开的环节。有些项目为追求效率或特定效果，会选择用透贴来表现模型结构，以此避免直接制作带有孔洞的复杂模型。然而，对于那些需要近距离展示、重点呈现的模型，精细化制作模型结构就必不可少。本文讲解的是如何编辑模型中的多孔结构，这类结构在各类模型制作中极为常见，如果孔洞结构编辑方式不规范，就容易出现破面、闪面等问题，甚至影响到我们整个模型的编辑。

下面，本文将以 2023 版 3D Max 为例进行详细演示。

一、传统墙体墙洞制作方法及问题

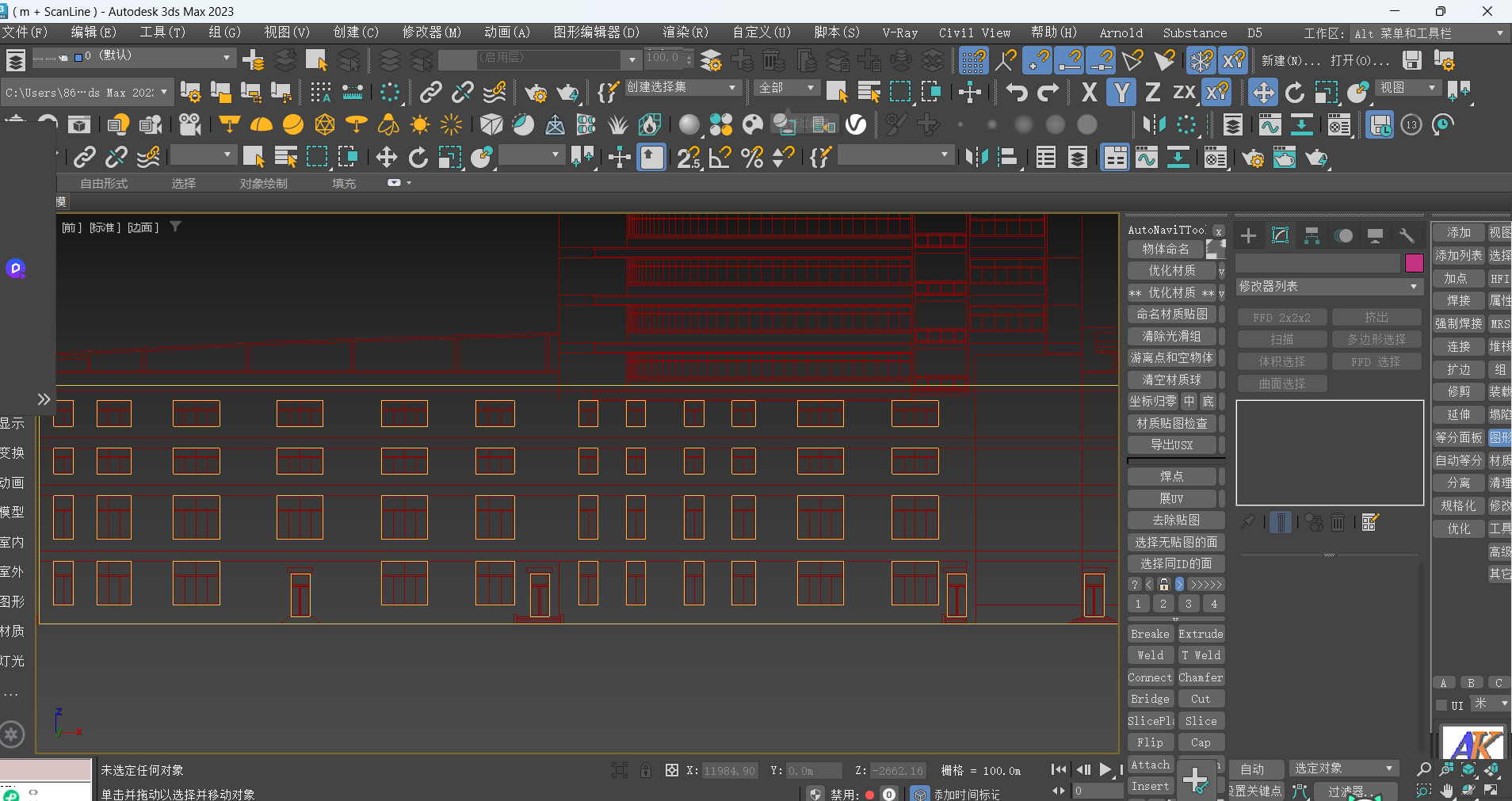

在以往制作墙体墙洞时，主要有两种常见的方式。一是依据 CAD 图纸绘制样条线，二是直接提取 CAD 里的线段。但后者往往会因为CAD图纸的不规范或者是MAX的识别问题会导致一段线段里面还隐藏了多条线段，给我们后期样条线的点焊接造成很多麻烦，所以多数时候都选择前者绘制样条线在挤出墙体厚度。

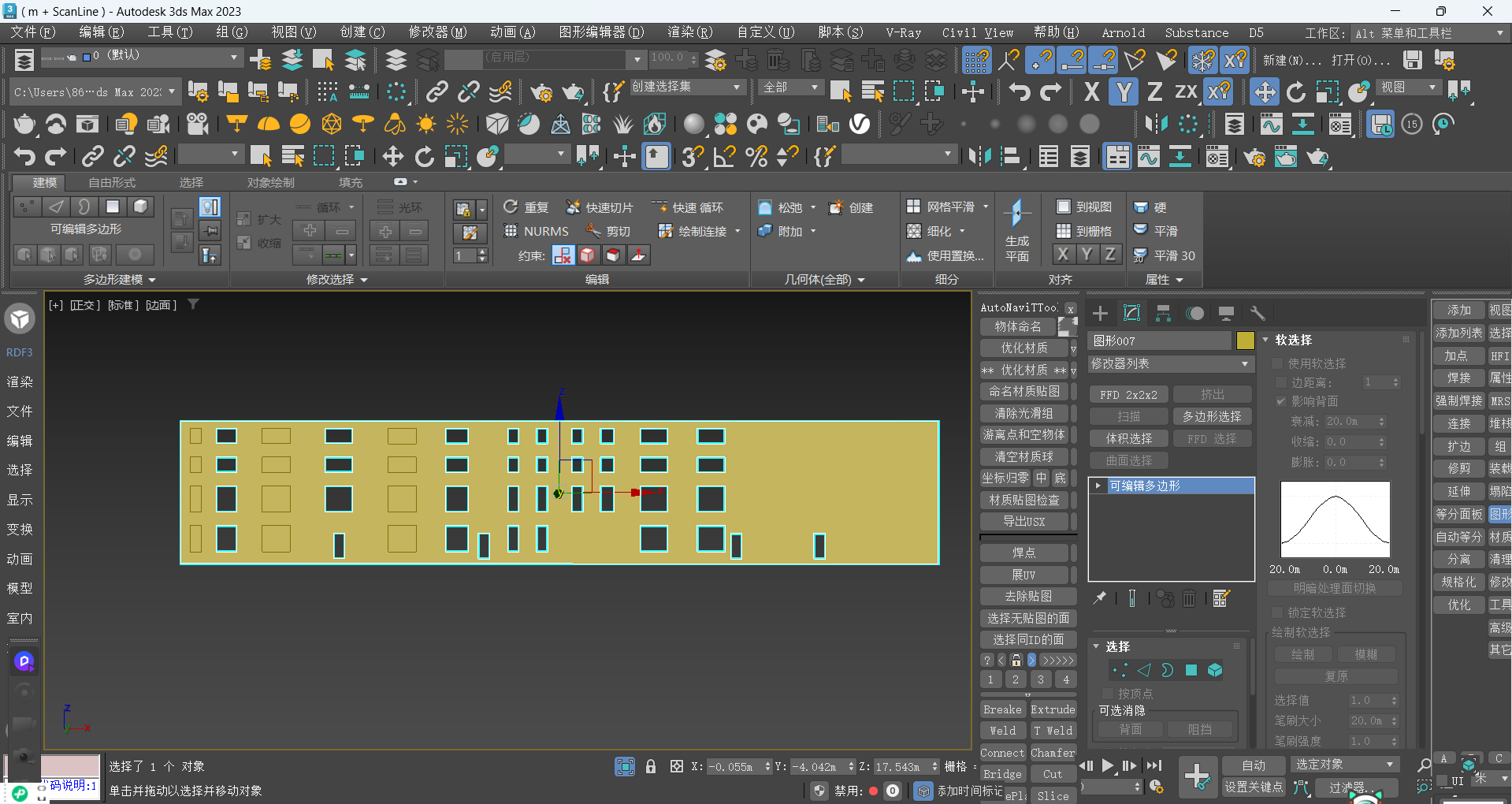

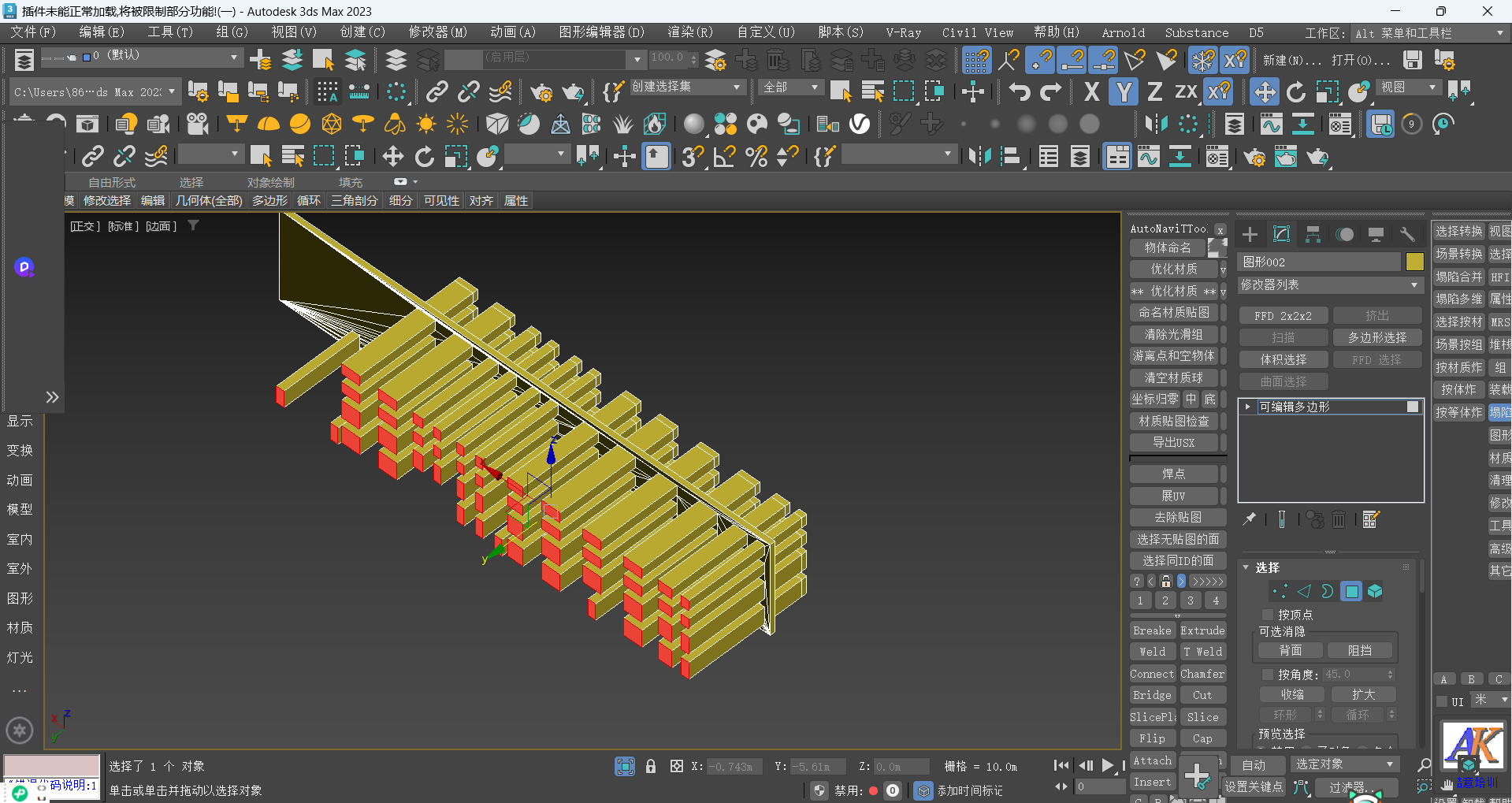

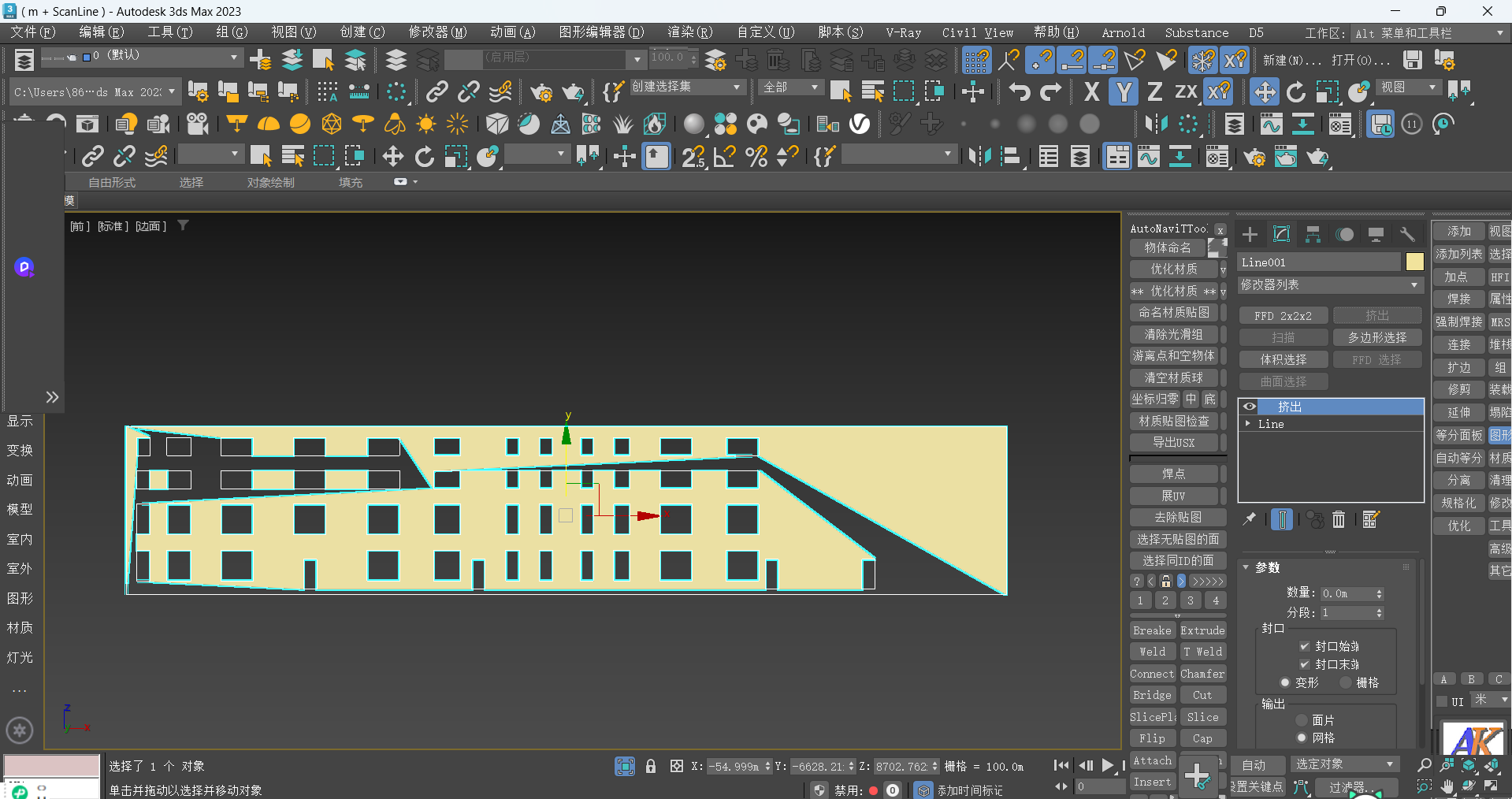

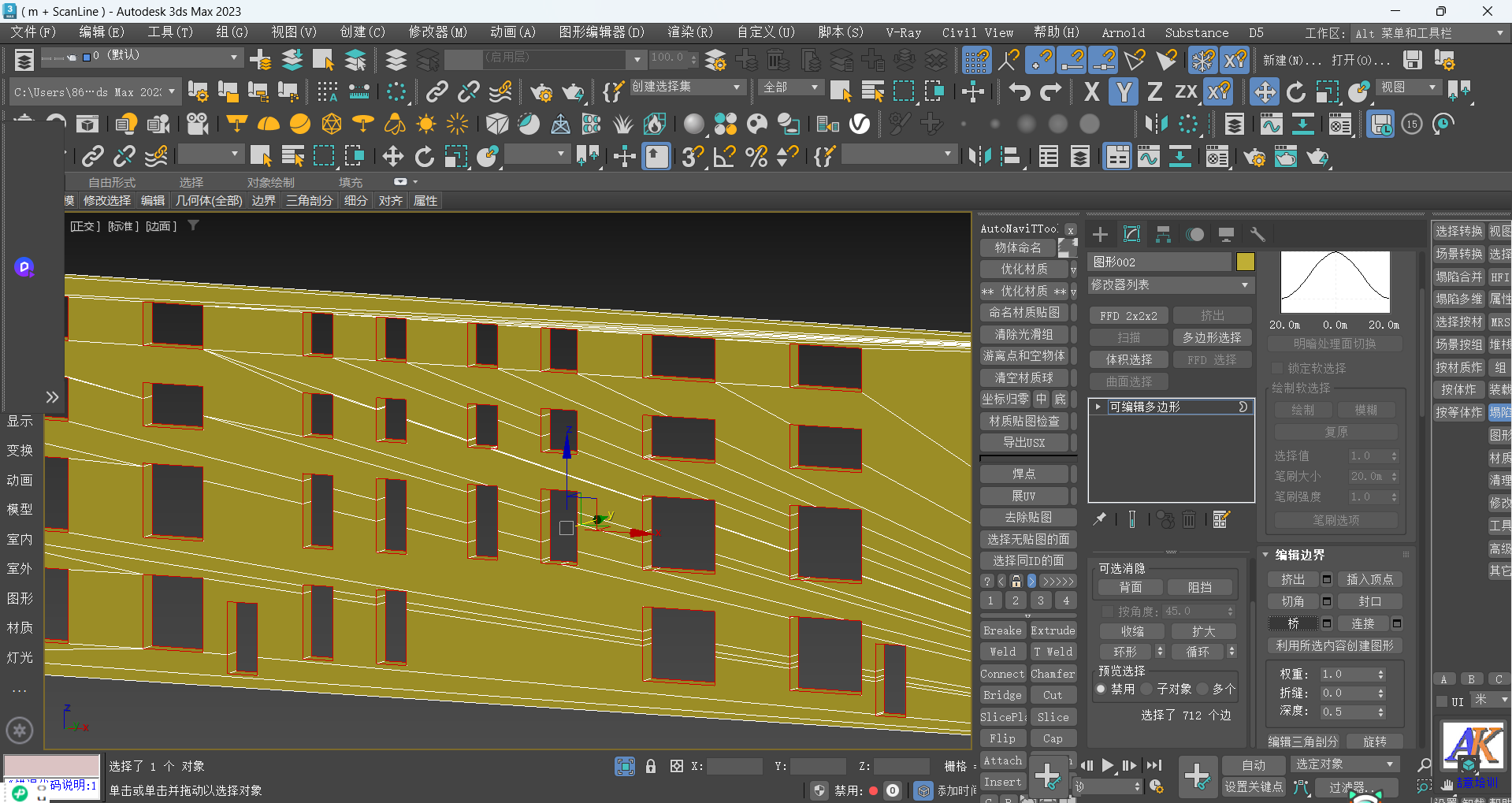

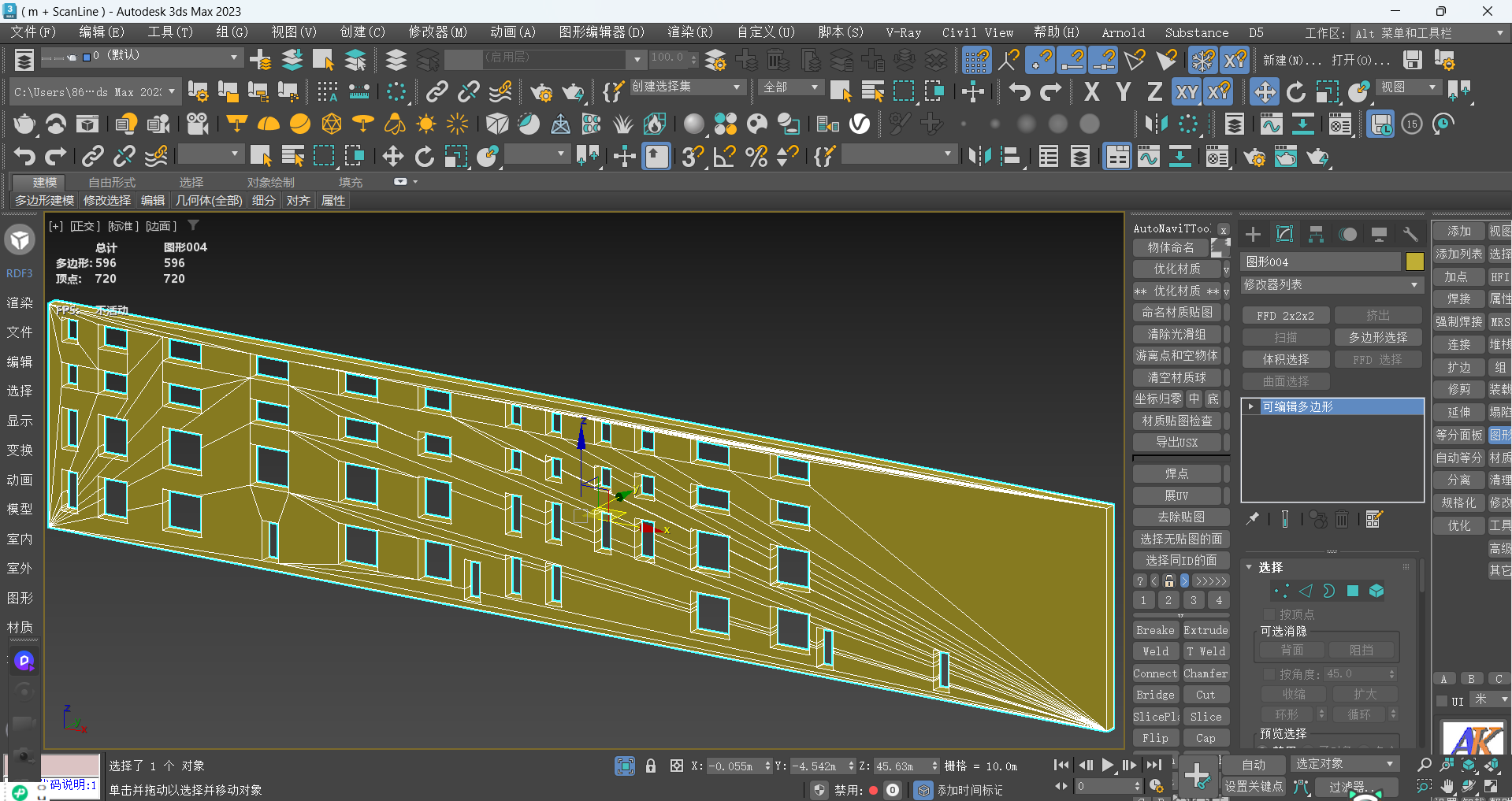

不管是我们选择以上的哪一种方法，当处理少数窗洞结构时，挤出样条线一般不会出现大问题。但一旦挤出多数窗洞结构，就会遭遇严重问题。如下图所示，整个墙体结构会被破坏，导致后续无法进行正常的模型编辑。

此时，就需要删除挤出命令，回到样条线编辑模式，采用以下几种方案来解决。

二、多孔结构模型编辑方案

方案一：附加模型进行穿面抠洞

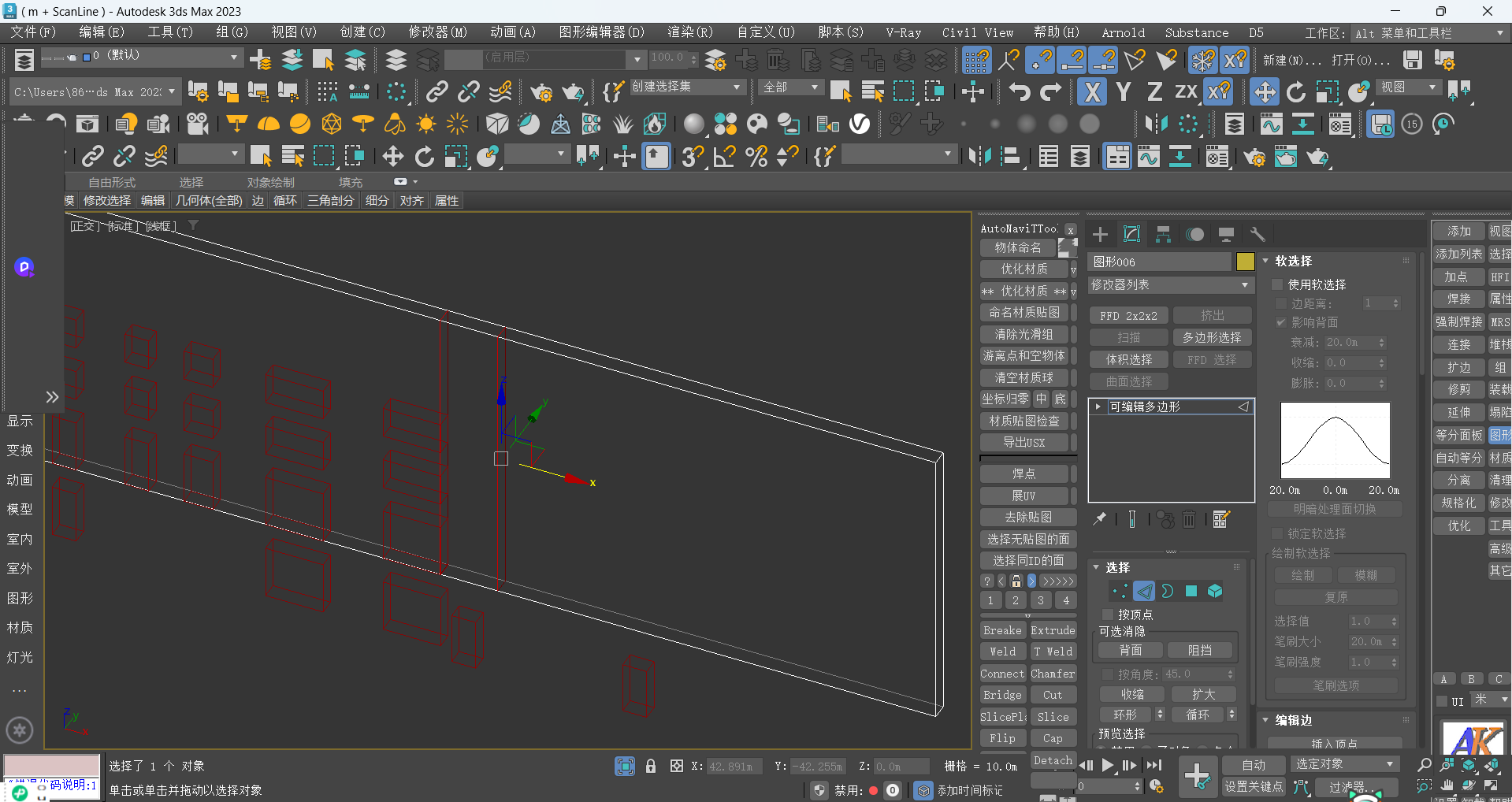

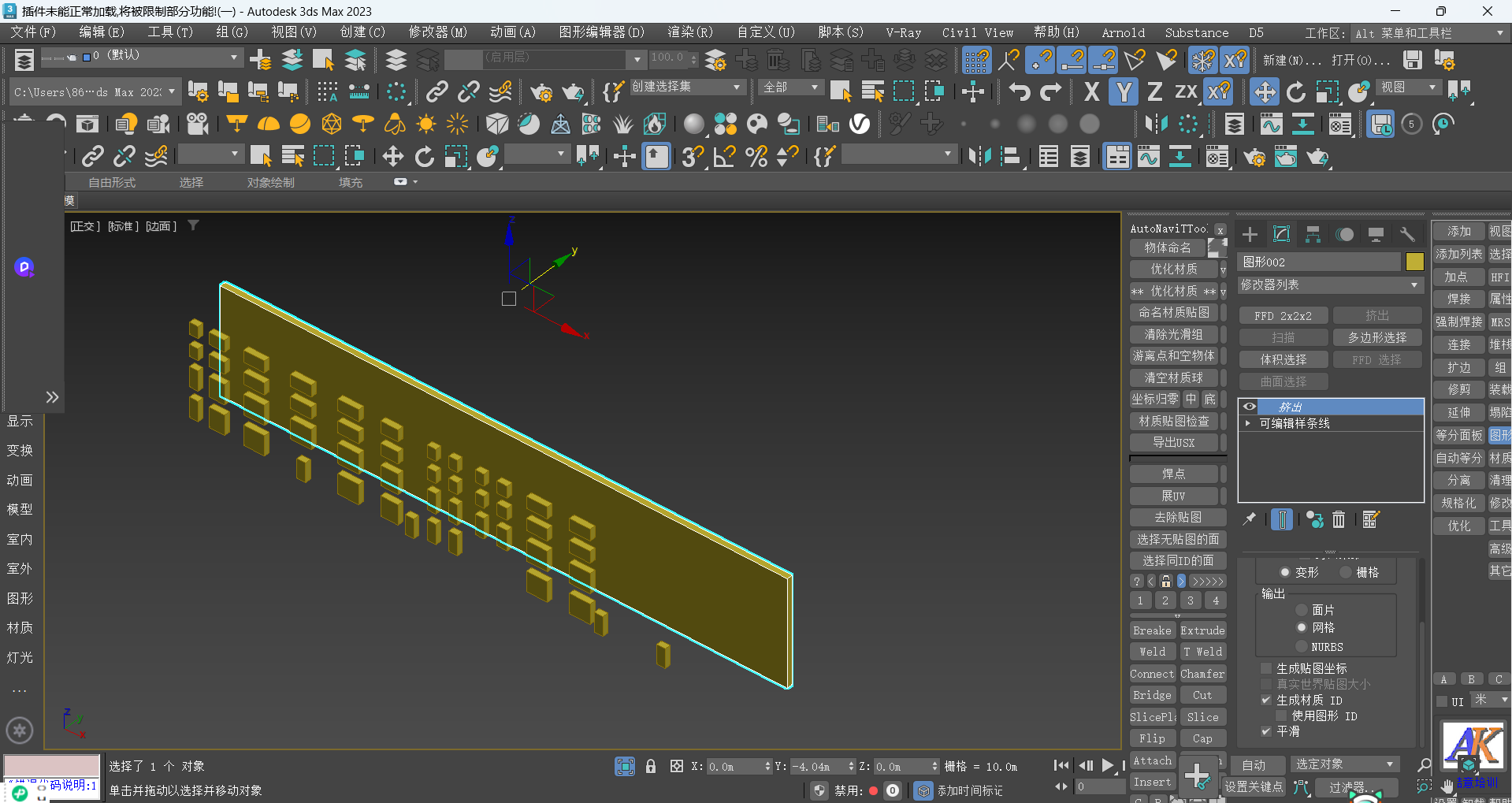

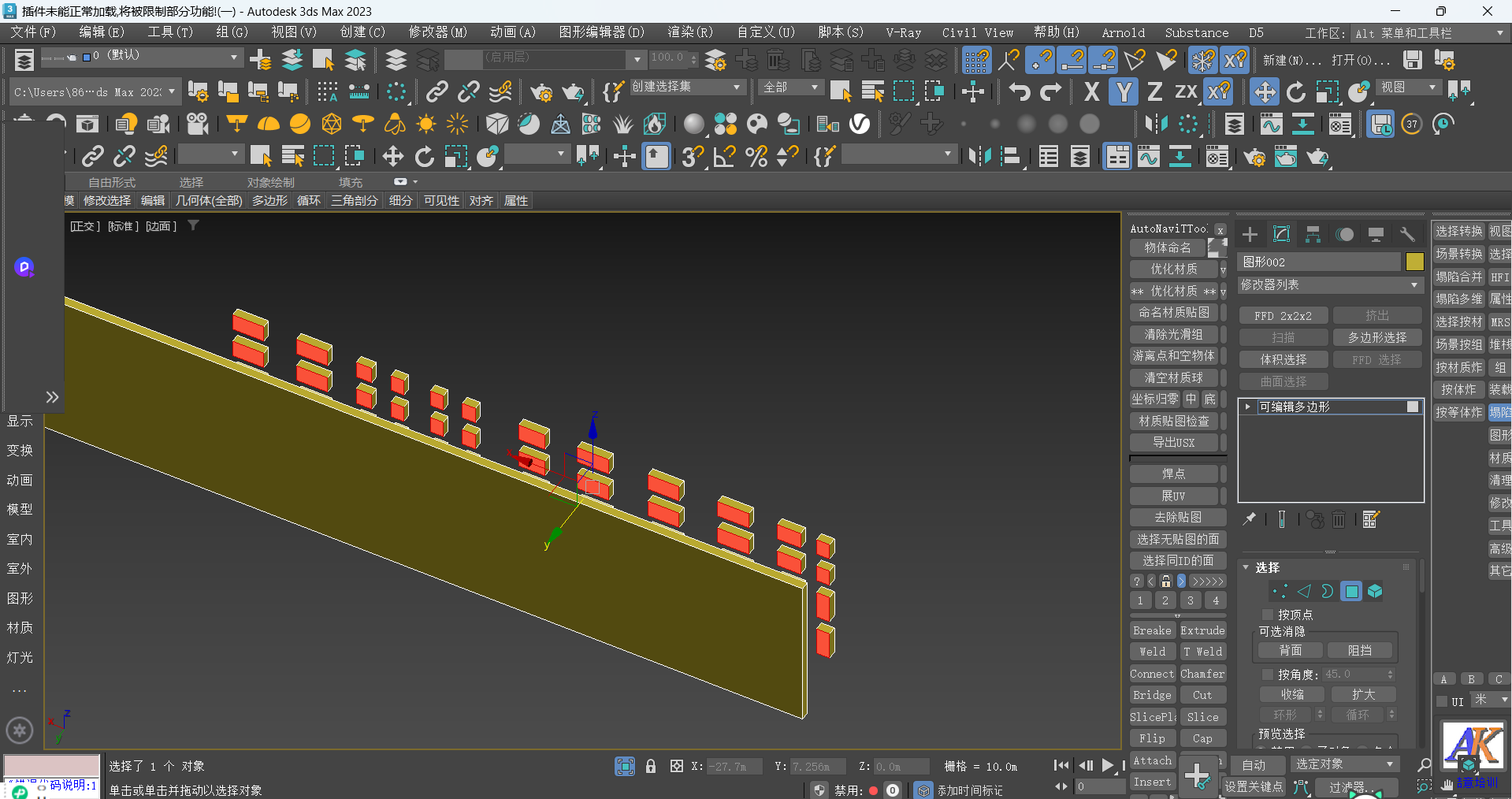

1、样条线处理：首先，我们把墙体外轮廓线分离出来，同时将中间的窗洞线与外轮廓线偏移一段距离，确保二者不重叠。然后，给这两个样条线都赋予挤出的命令，如下图所示的模型。

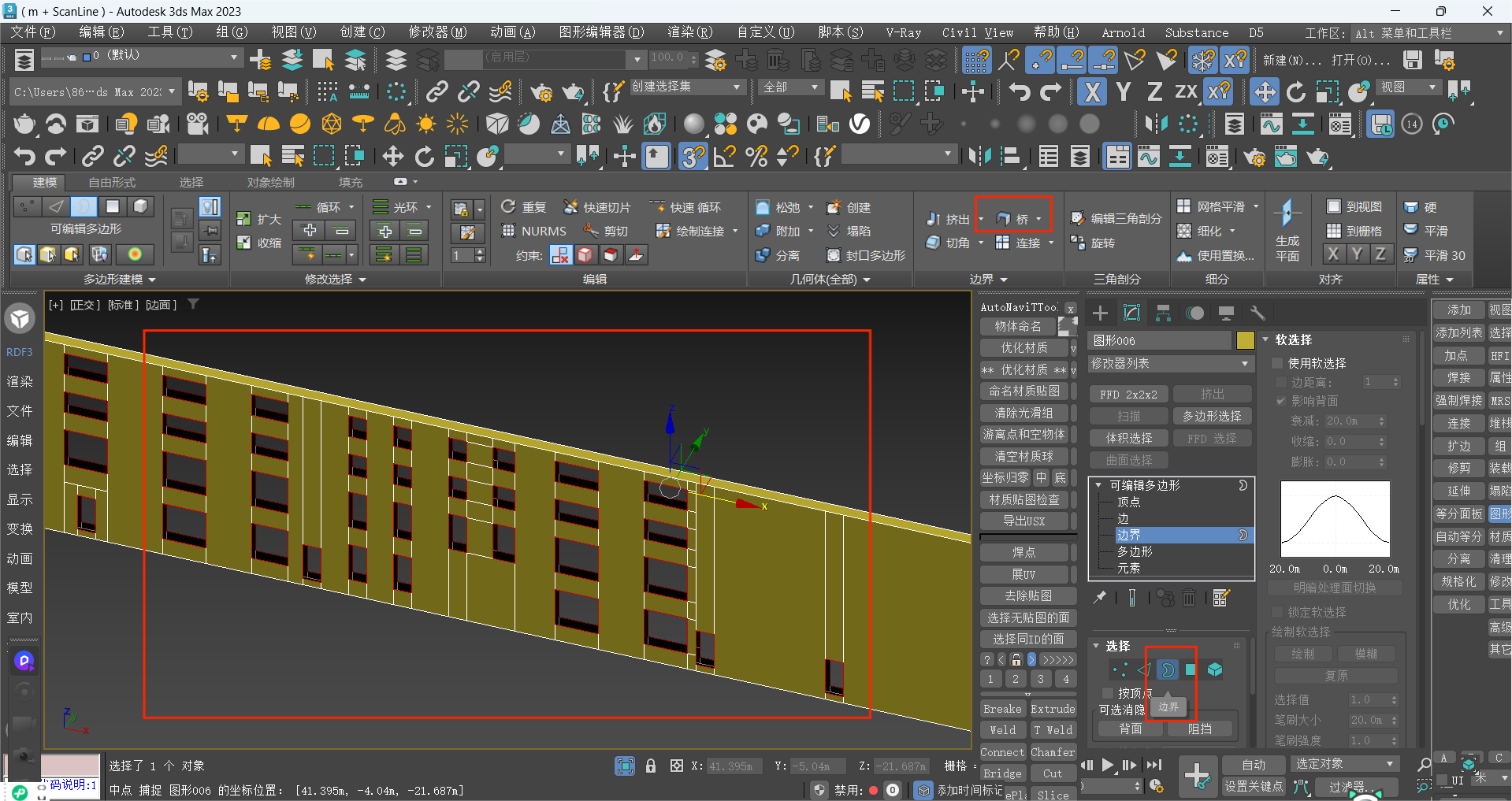

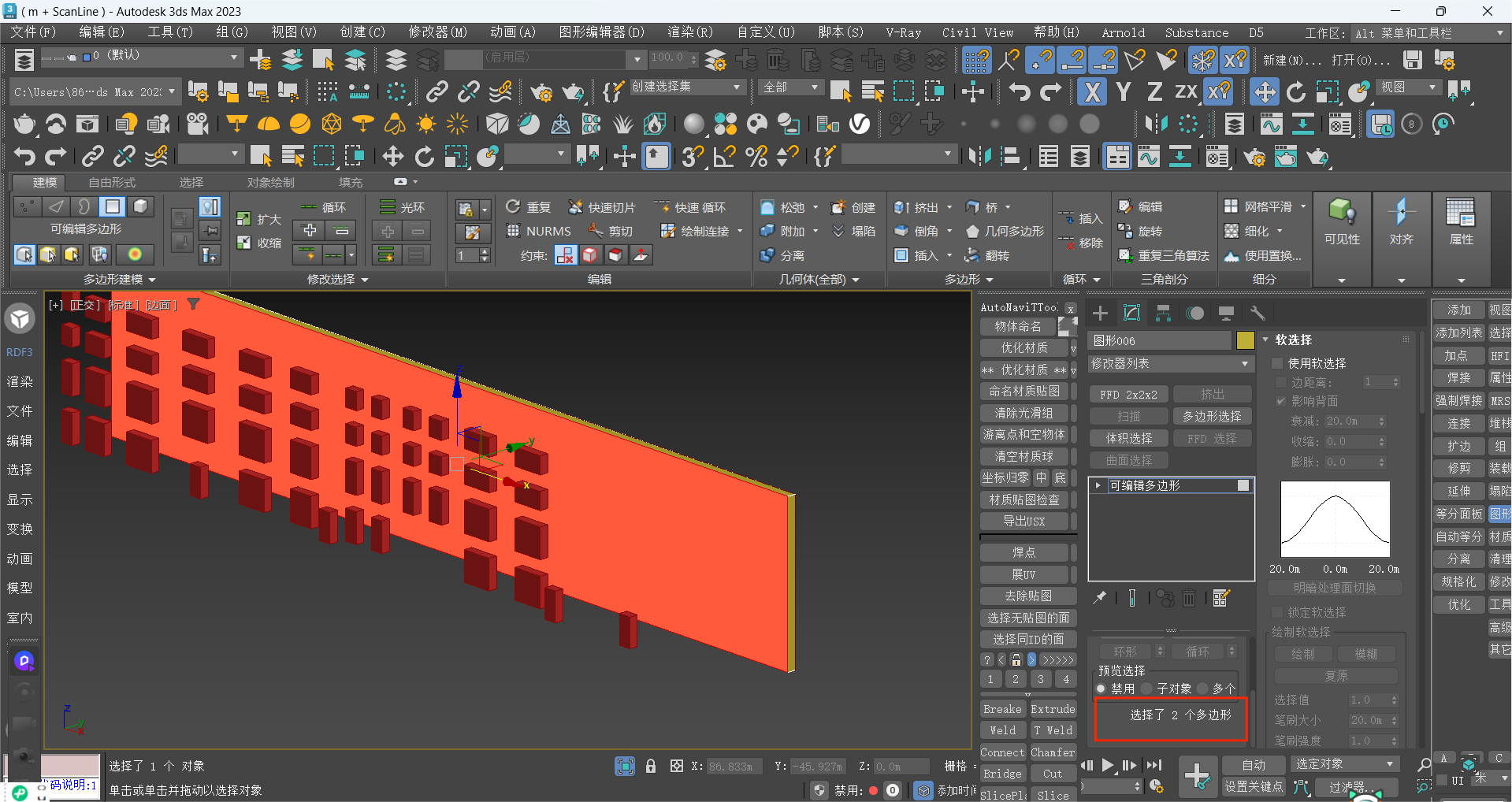

2、模型塌陷与穿面操作：接着，我们将这两个模型塌陷在一起。选择靠近墙体面一侧的窗洞面，按住“SHIFT”键，将窗洞面拉来穿过墙体。

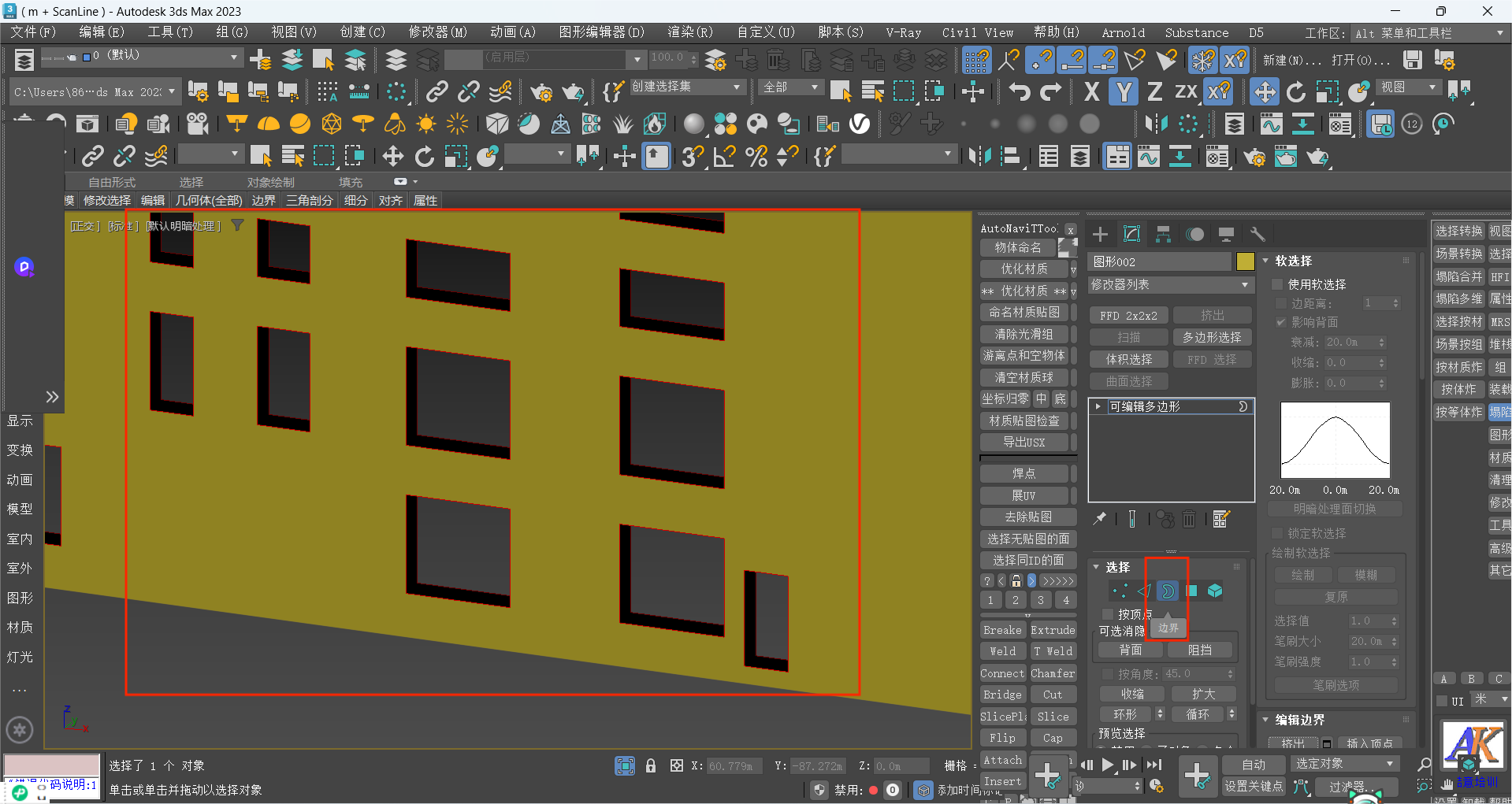

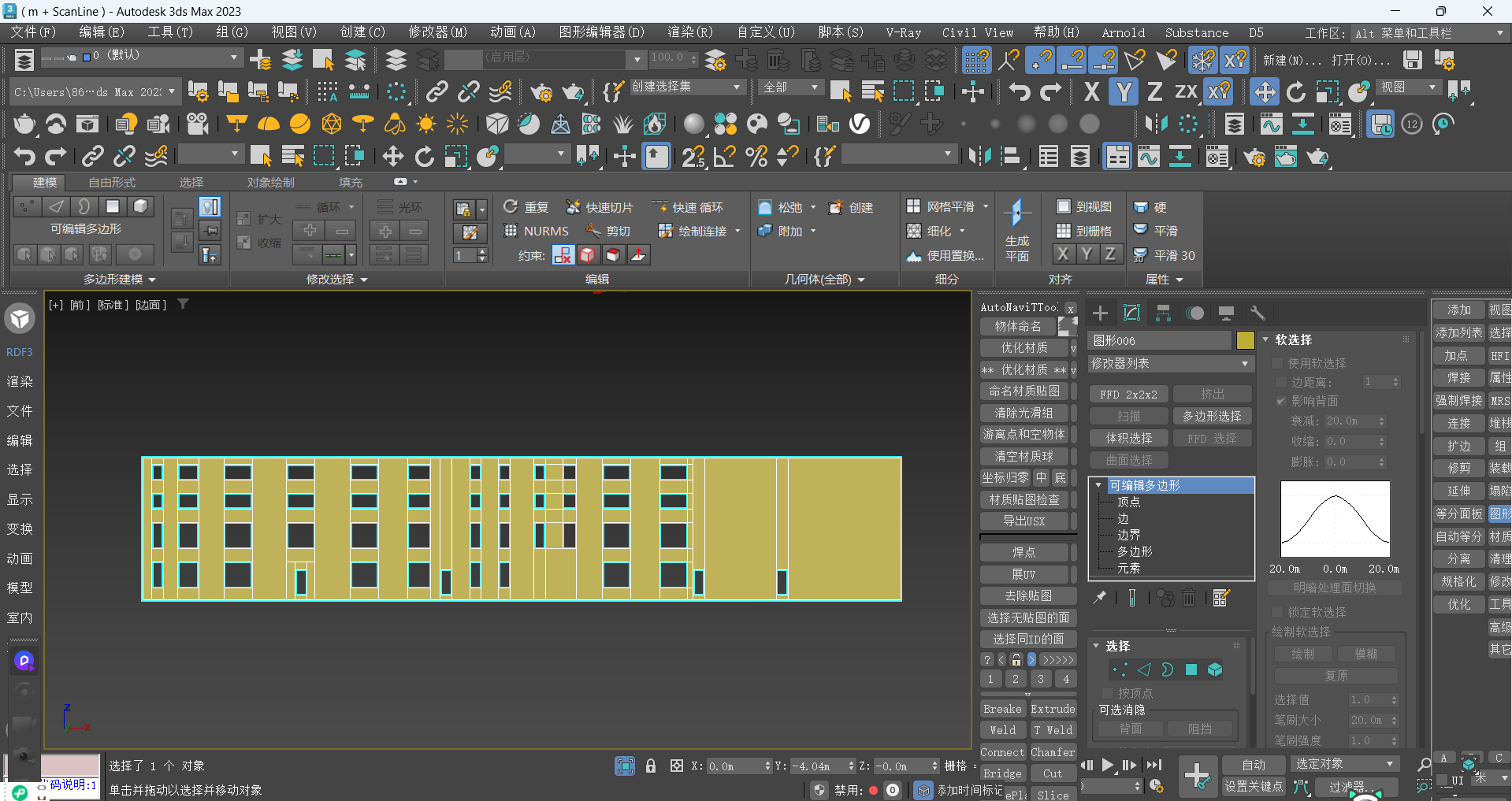

3、面删除与边界桥接：穿面完成以后，我们选择除了墙体面的所有面并删除，然后选择模型的边界，点击“桥”命令，将窗洞填补好。

至此，方法一的窗洞模型抠洞操作完成。但此方法存在一定局限性，它仅支持 max2023 及以上的版本。虽然不会造成点线的丢失，但会导致模型的布线混乱，影响线框图的美观。在需要高精度、美观线框图展示的的项目中，可能不太适用。

方案二：手动布线进行窗洞处理

1、样条线挤出：与方法一相同，我们先把墙体外轮廓线分离出来，将中间的窗洞线与外轮廓线偏移一段距离，确保二者不重叠，然后给两个样条线都赋予挤出的命令。

2、布线方法：

这时，我们就要以窗洞模型为参考对墙体面进行布线，将窗洞给制作出来，这里的布线有两种方法：

方法1：快速循环卡线

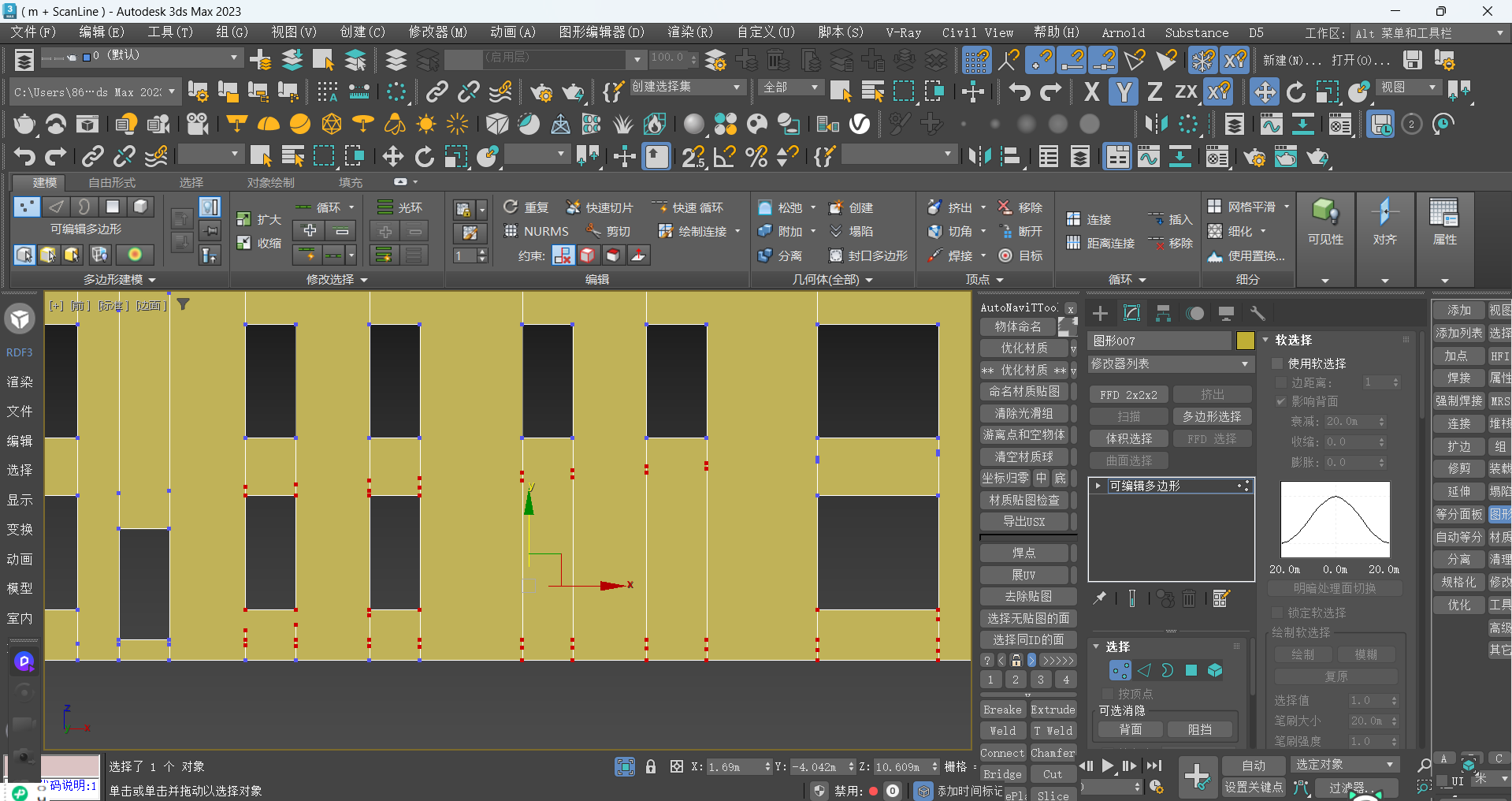

我们使用默认的快捷键“ALT + 1”，或者点击“快速循环”命令，利用快速循环进行线段卡线。

不过，此方法只适用于完整的、没有被编辑过的模型。而且，即使开启了三维捕捉，快速循环命令也不能准确识别，还需要我们手动调整电线位置。

方法2：手动切线卡线

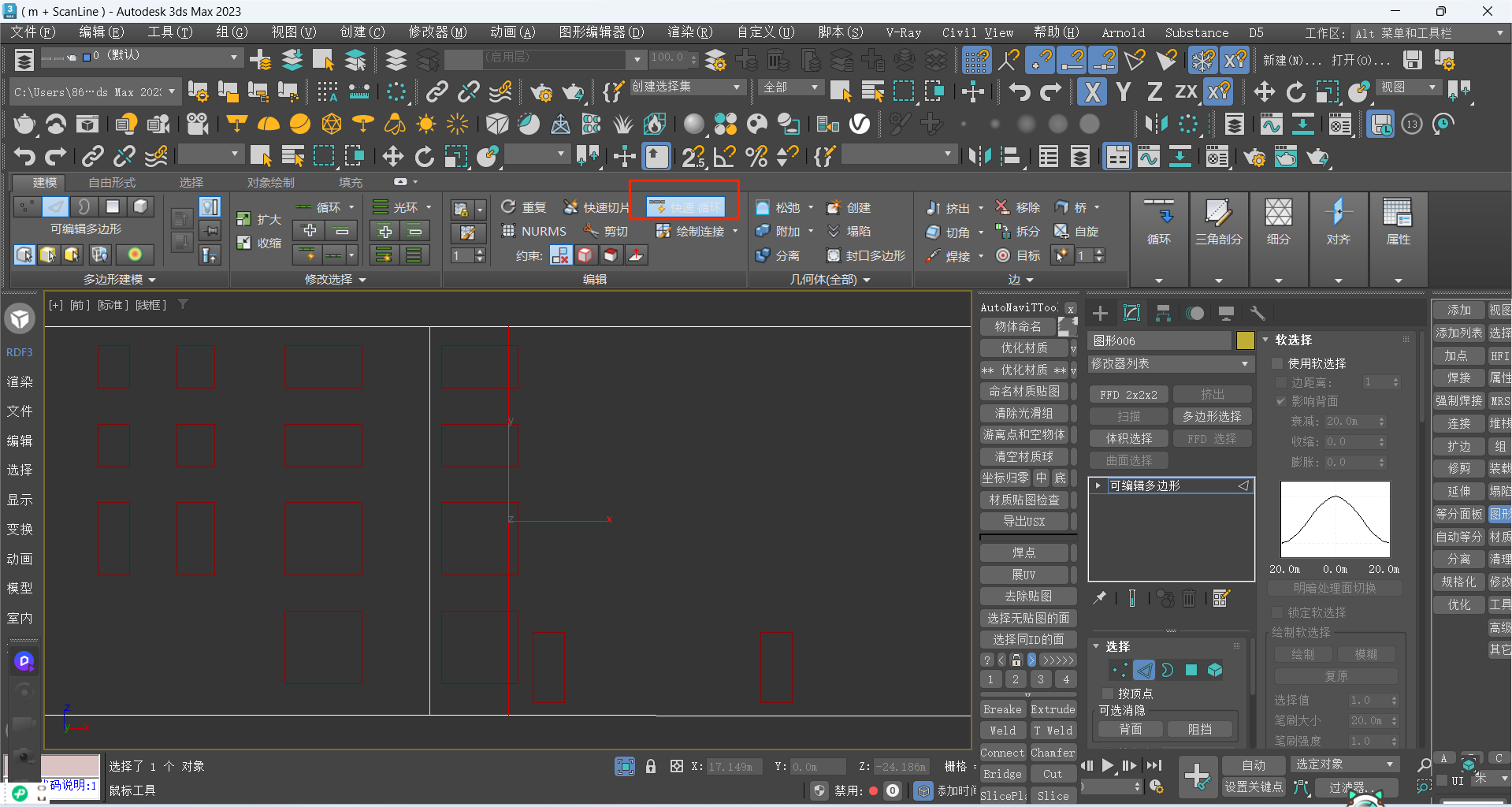

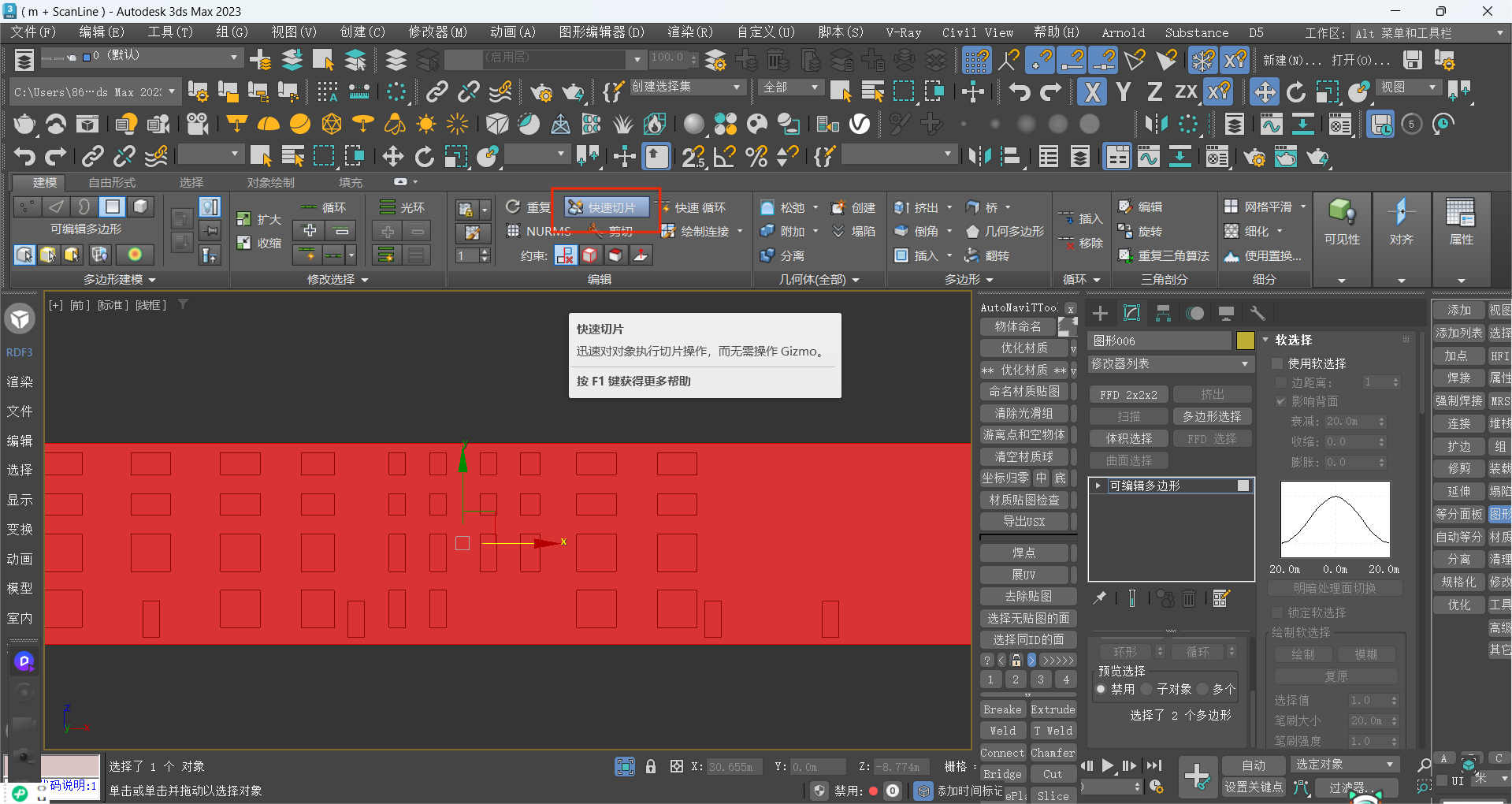

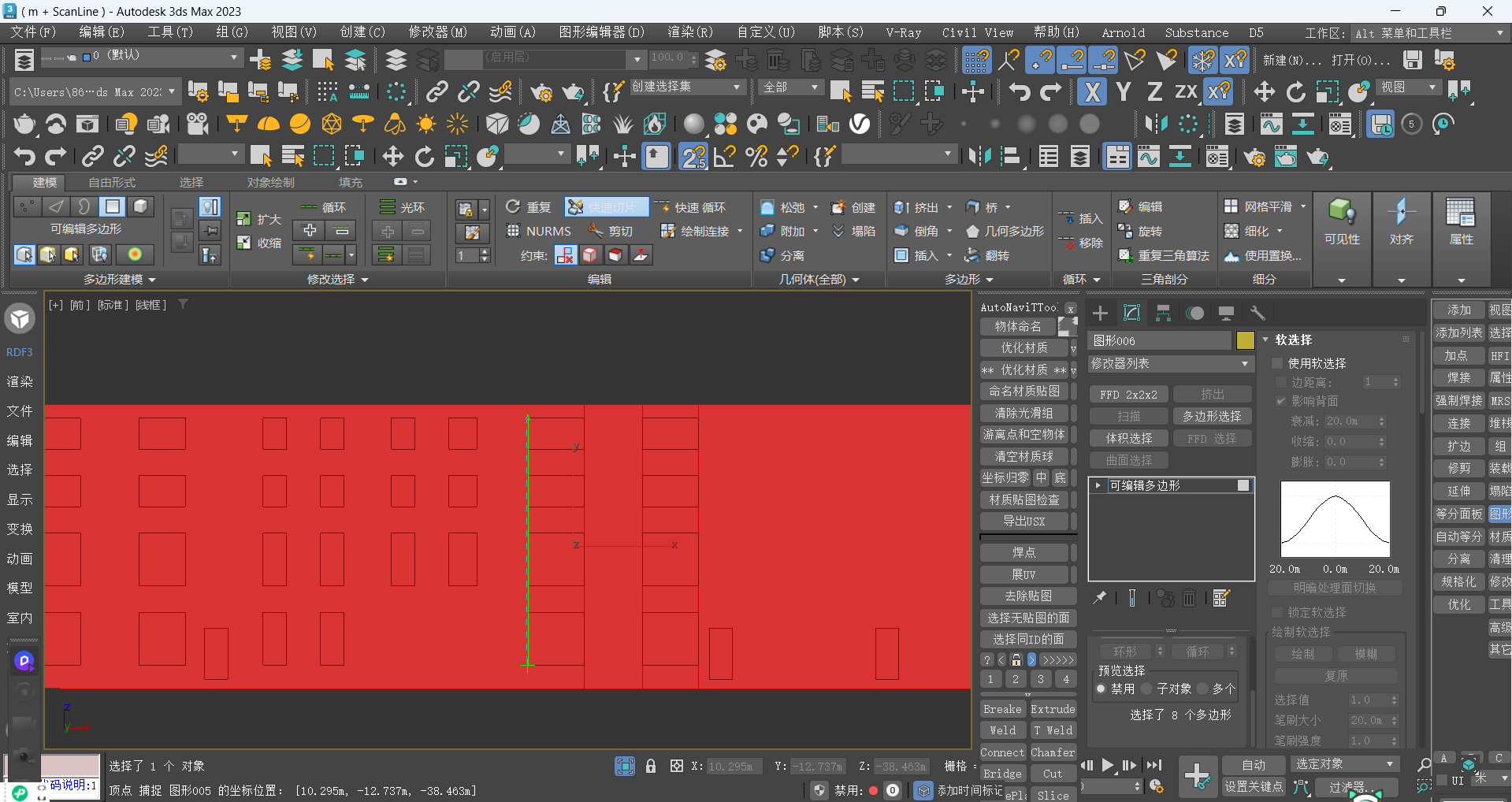

1、我们选择需要窗洞布线的两个面，以窗洞模型为参考,使用“快速切片”命令进行手动切线卡线。此方法可以利用三维捕捉精准捕捉到窗洞线，操作快捷且精准，是我们模型编辑中常用的方法。

3、面删除与边界桥接：完成布线以后，将窗洞面删除，并与方法一的操作一样，将模型边界桥接起来。

至此，方法二就完成了对墙体窗洞的卡线处理。相较于方法一，此方法虽然速度没有那么高效，但整体模型布线更为合理和美观。

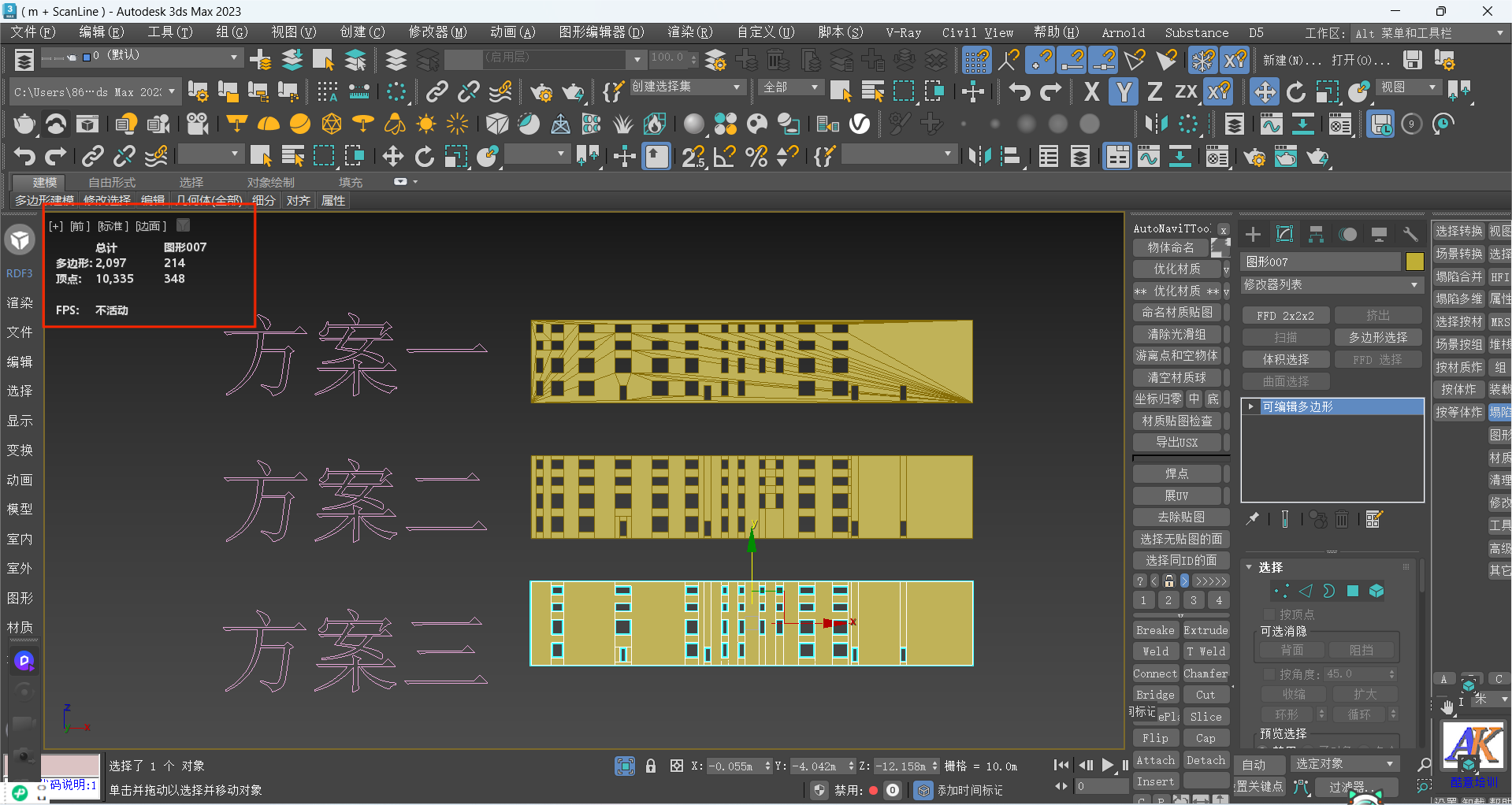

方案三：直接将样条线转换为“可编辑多变形”编辑

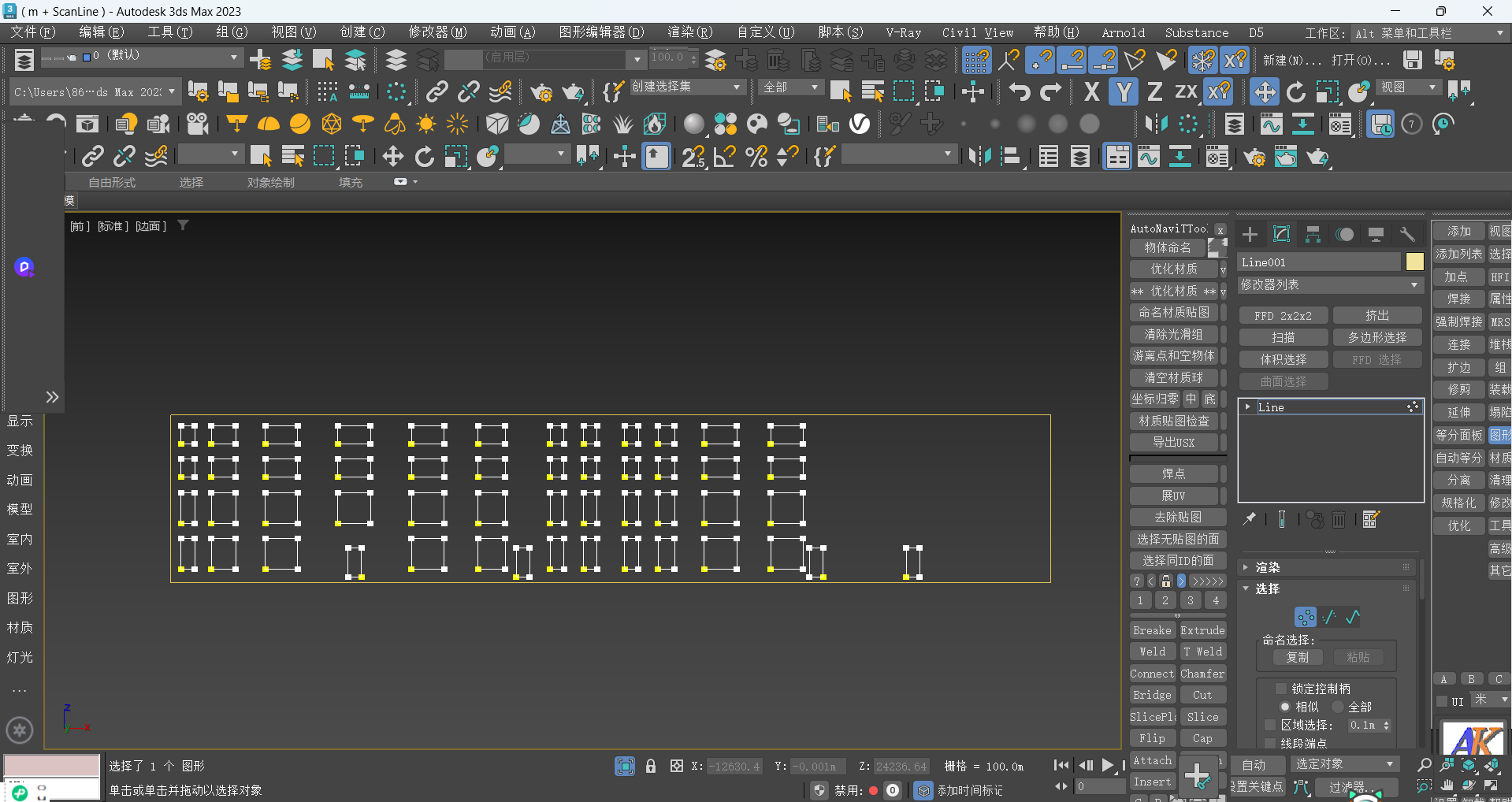

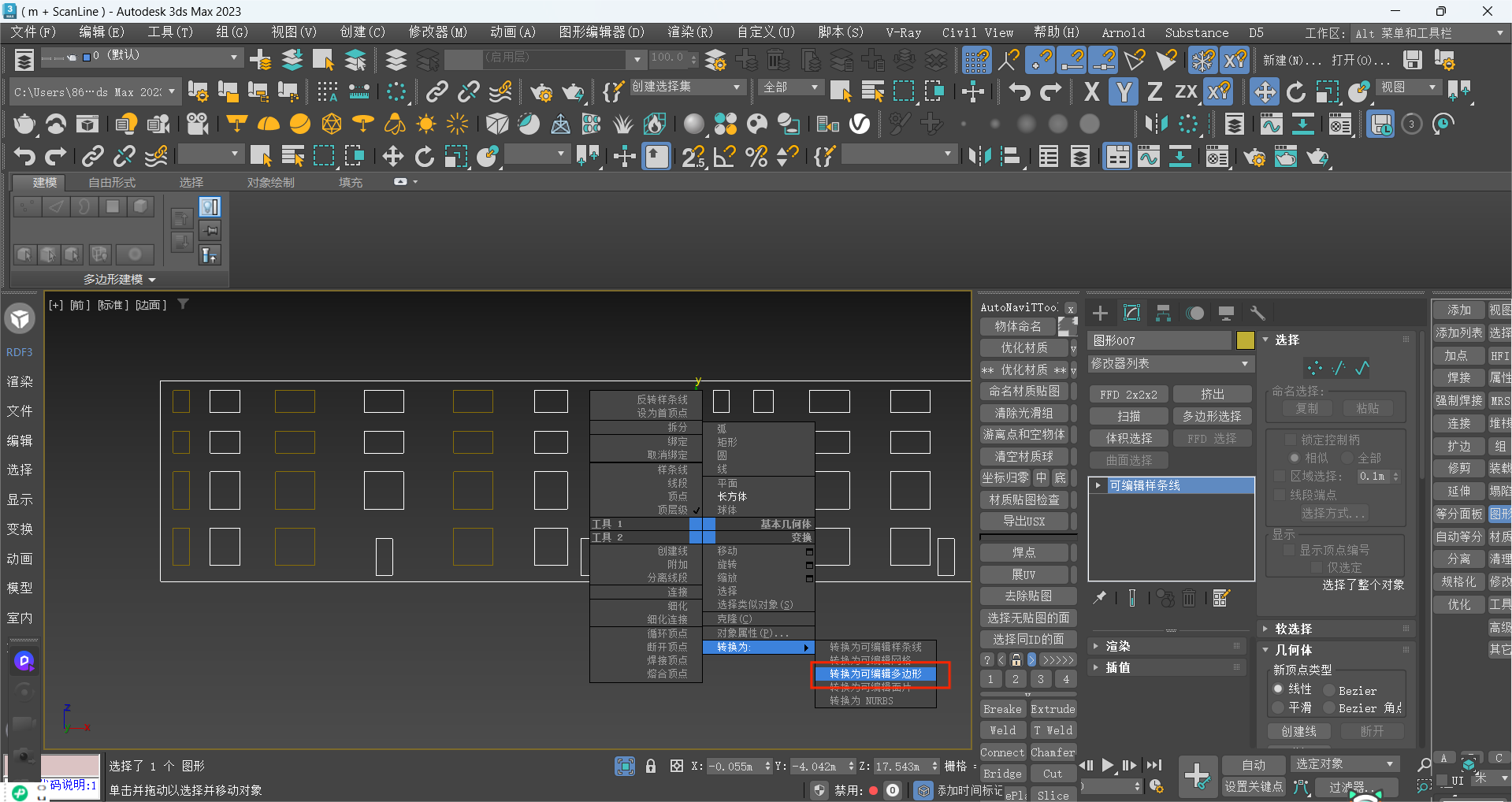

1、样条线转换：我们回到项目开始的第一步，当绘制好墙体样条线后，直接单击鼠标右键选择“转换为‘可编辑多变形’”。此时，样条线就转换为了可编辑多边形。

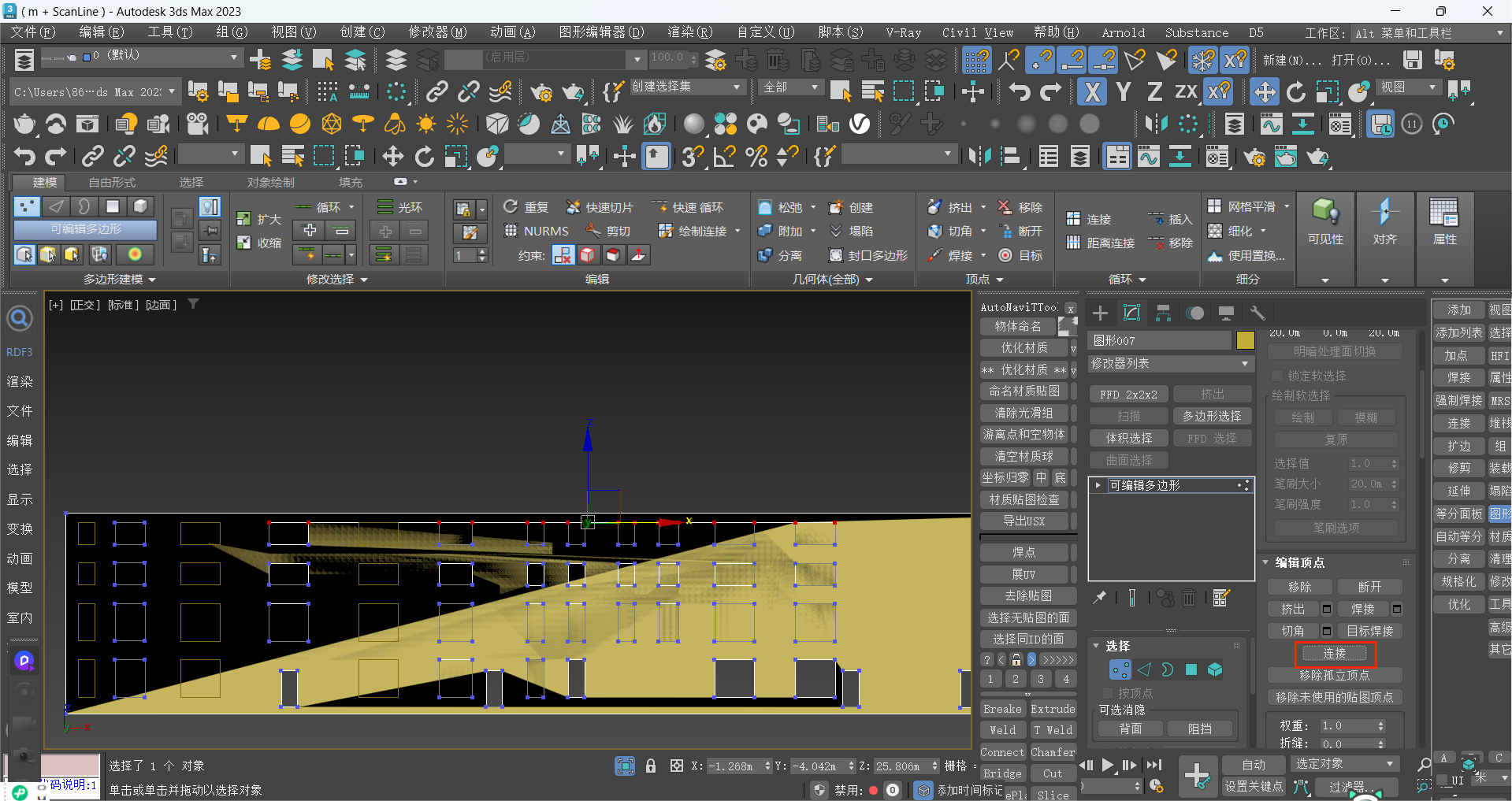

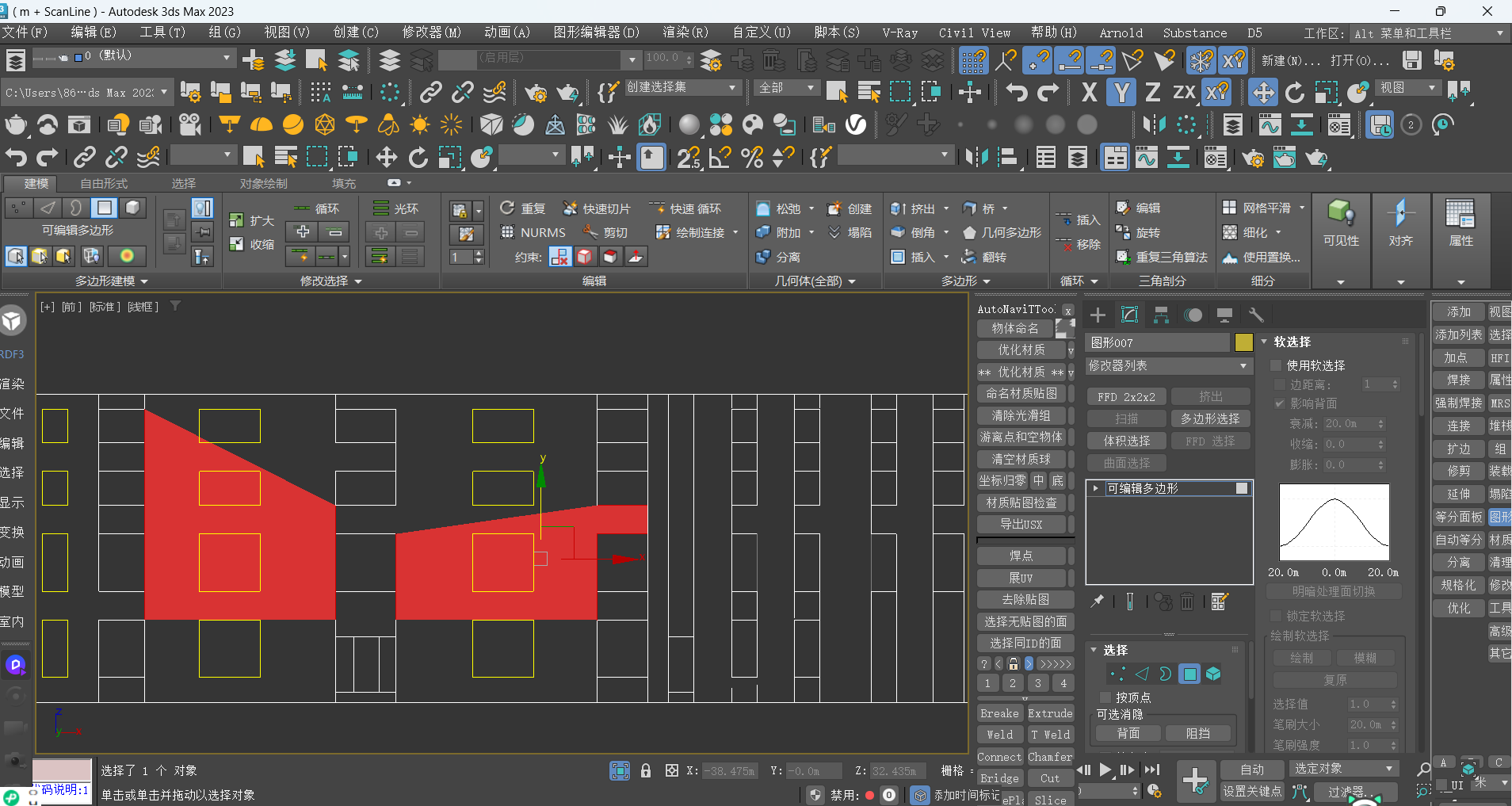

2、顶点连接问题：然而，我们发现窗洞的四个顶点没有任何连接，后续在编辑时可能会出现模型破面的情况。如果直接选择一排顶点或者是两个顶点进行连接，就会出现模型全部破面且无法编辑的问题。

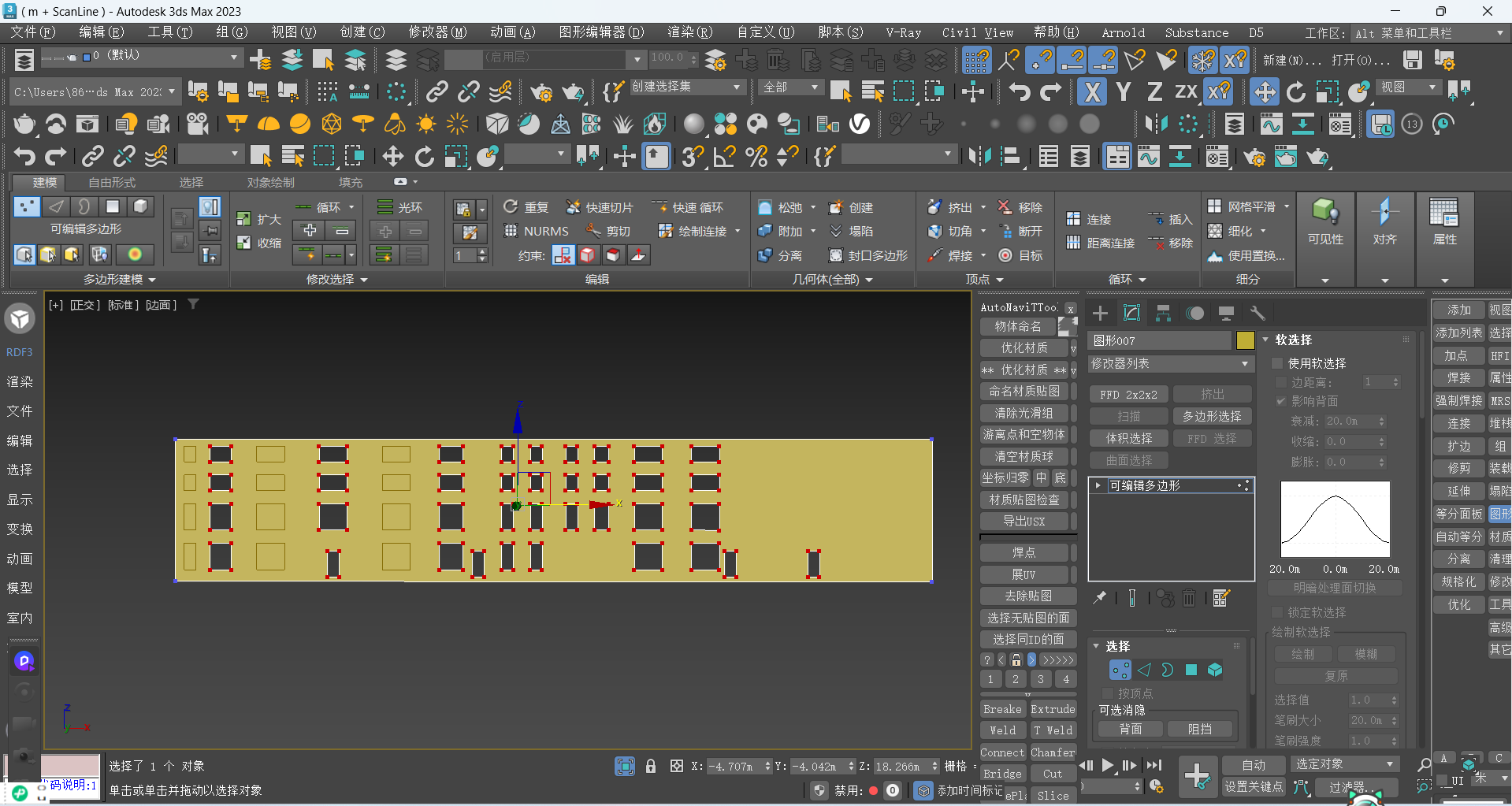

3、布线尝试与问题：虽然我们可以使用方案二中的方法 2进行模型的处理，利用快速切片进行模型的布线，模型整体布线肉眼看着相对合理。但当我们选择单个模型面时，就会发现，在没有连接的线段上面也有点，而且模型面也是破的。

并且，这个方法我还没有将所有的样条线附加在一起转换为可编辑多边形，如果附加在一起再转换，又会出现同挤出一样的问题。所以，此方法只适用于小模型的孔洞结构制作。

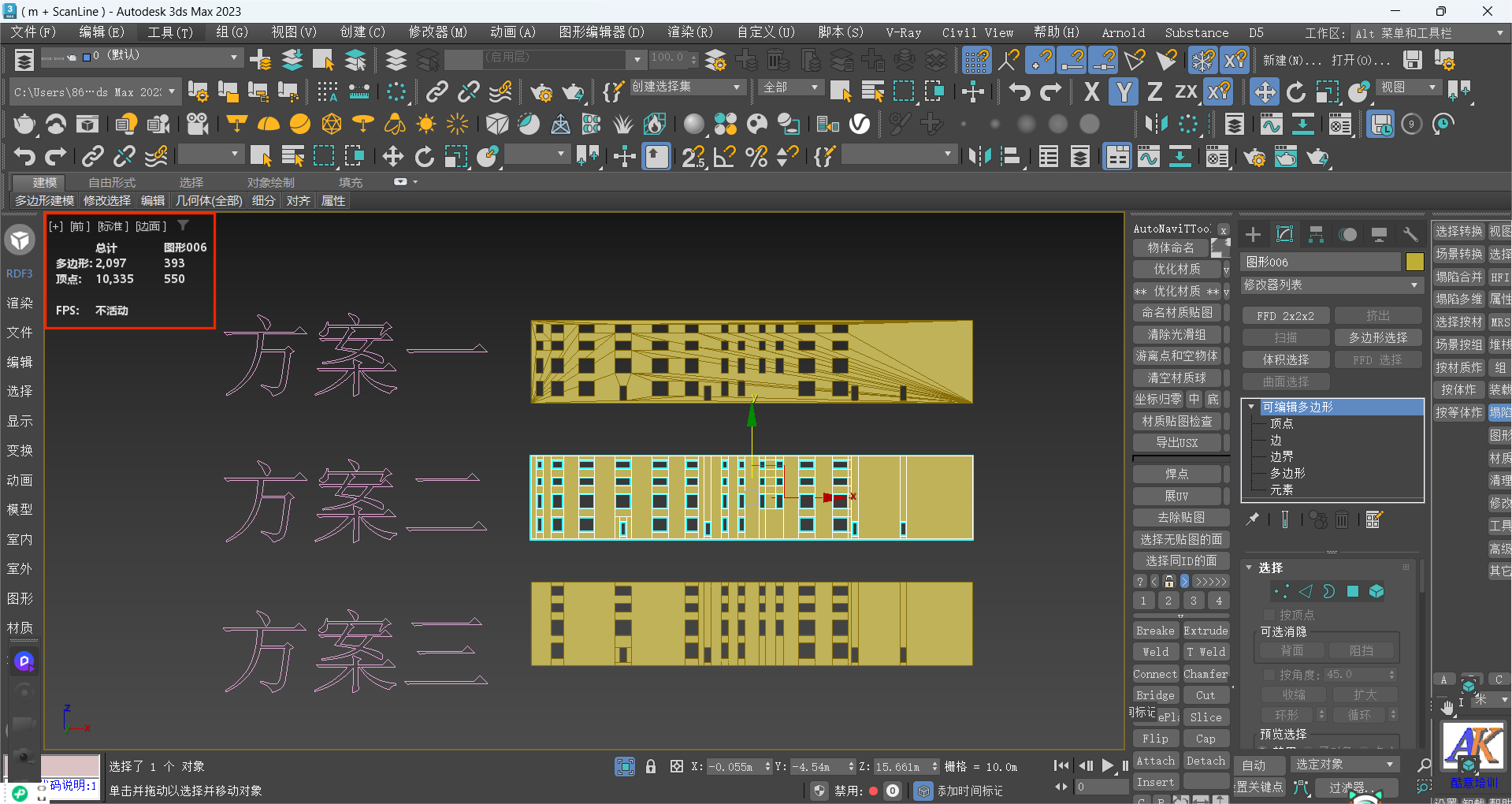

三、方案选择与适用场景

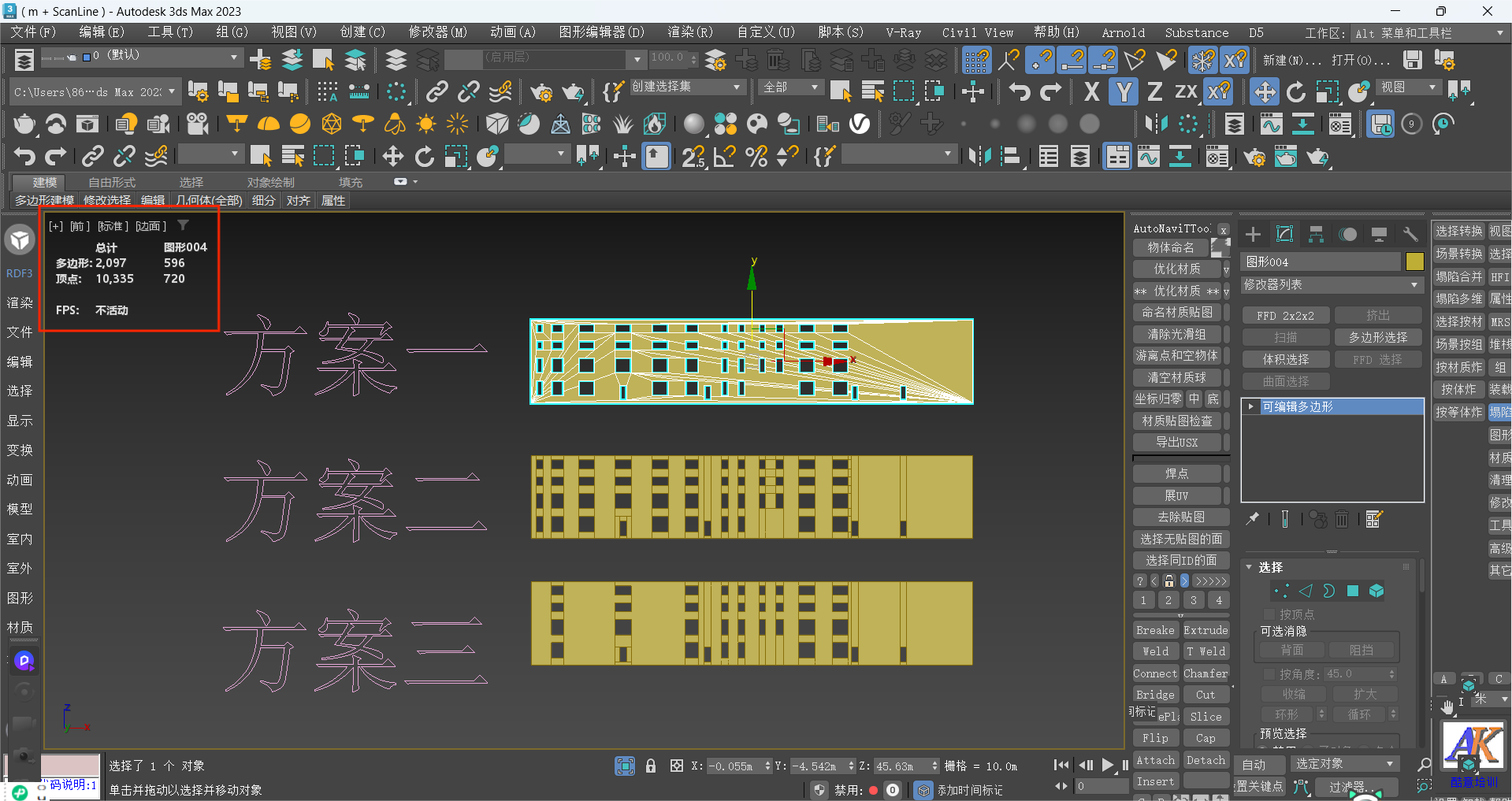

从整体的模型结构以及实际项目操作来看，方案二是我选择最多的方法。它不仅能使模型线框美观，而且有利于后期对于模型的编辑。在需要高质量模型展示、注重模型细节和后期修改的项目中，方案二能够提供稳定且优质的模型结构。但各种方法各有其优势，大家可根据实际项目进行调整选择。

结语：

总之，在 3D Max 多孔结构模型编辑中，我们要根据实际的项目需求、模型复杂程度以及时间等因素，综合考虑选择最适合的方法，以达到最佳的模型制作效果。
