IA复习笔记4 路由

来自@西安欧鹏的谢文琴老师带领下学习

第四章  路由

路由表：用于确定数据包从源头到目的地的传输路径

路由器的转发原理:

当一个数据包来到路由器时，路由器给予数据包中的目的IP地址查看本地路由表，若本地路由表中有记录，则转发；反之，则丢弃该数据包

[R1]display ip routing-table —— 查看路由表

Protocol 协议

direct——直线路由：接口直接项链的网段对应的路由

直连路由自动生成的条件：

        1.接口必须双up

        2.接口必须配置IP地址

NextHop——下一跳：到达目的网段的下一个必经过的路由器的入接口IP地址

Interface ——出接口

获取未知网段的方式

        1.静态路由 —— 由网络管理员手写的路由条目

1

        2.动态路由 —— 所有路由器运行相同的路由协议，之后，通过路由器之间的沟通、协商，计算到达未知网段的路由信息

静态路由

[R6]ip route-static 192.168.3.0（目标网段） 24（目标网段掩码） 192.168.2.2（下一跳）

[R6]display ip routing-table protocol static —— 筛选静态路由

Pre —— preference 优先级：到达目标网段存在多条路径时，会选择优先级最小加载到路由表当中

静态路由的默认优先级为 60

静态路由扩展配置

1.等价路由（负载均衡）

当路由器访问同一个目标网段存在多条开销相似的路径时，可以将这些路径同时写出静态路由，形成负载均衡，设备将从两条路发送数据，达到叠加带宽的作用，减小单条链路传输的压力

（1）.等价路由形成条件（网络三要素）

        1.路由项来源相同（同一款路由协议）

1

        2.相同的优先级

2

        3.cost值相同 —— 开销值 —— 静态路由默认开销值为 0

3

（2）.负载均衡的两种模式

        1.基于数据包的负载均衡

1

        2.基于数据流的负载均衡——华为设备默认采取的方式

2.环回接口

LoopBack

用一个换回接口表示一个真实用户网段

注：网络的两大思想

1.范围太大，划分范围   2.实得不行来虚的

[R6]interface LoopBack 0 —— 创建虚拟接口

[R6-LoopBack0]ip address 192.168.1.1 24 —— 配置环回接口IP地址

[R6]ping -a 192.168.1.1 192.168.3.1 —— 指定源IP地址去ping

好处：

1.节约真实的资源和路由器的接口资源

2.将虚拟网段拓展为真实网段，用户可以直接上网

3.浮动静态路由

修改优先级来实现静态路由的备份效果

[R7]ip route-static 192.168.1.0 24 192.168.4.1 preference 65

优先级值越小，路由的优先级越高

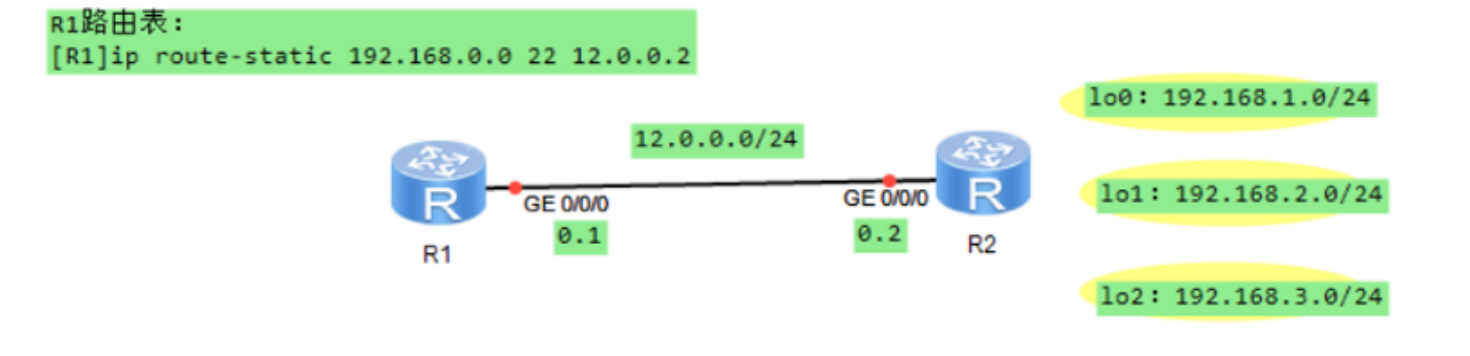

4.手工汇总

若路由器中有多个连续的子网，且均通过相同的下一跳，可以将这些网段进行汇总计算，后续仅编辑到达汇总网段的静态路由即可

好处：减少路由条目的数量，提高转发效率

[R1]ip route-static 192.168.0.0（汇总网段） 22（汇总网段掩码）

12.0.0.2（下一跳）

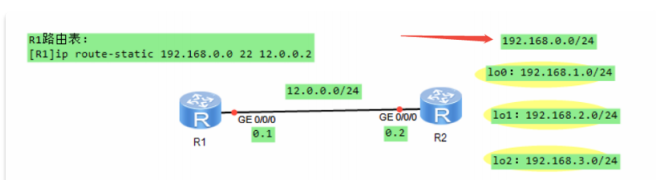

5.路由黑洞

汇总过程中，若包含网络中实际不存在的网段，可能会造成流量有去无回，浪费链路资源和设备资源

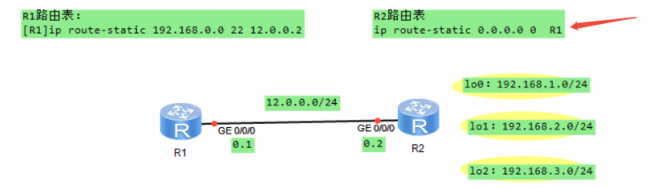

6，缺省路由

缺省：系统、设备没有收到具体的指令，从而采取的默认配置的行为

缺省路由：一条不限定目标的路由(可到达任何地方），在路由表中所有条目都匹配完毕后。最后匹配缺省路由

ip route-static 0.0.0.0 0 下一跳

最长掩码匹配原则【精准匹配原则】

1.可以给多台路由器配置缺省路由，耽美台路由器仅存在一条缺省，却更具最长掩码匹配原则，缺省路由只有在其余书友路由都没匹配上才匹配

2.当一个网络中有多台路由器需要缺省路由时，缺省路由必须沿相同方向进行（避免出环）

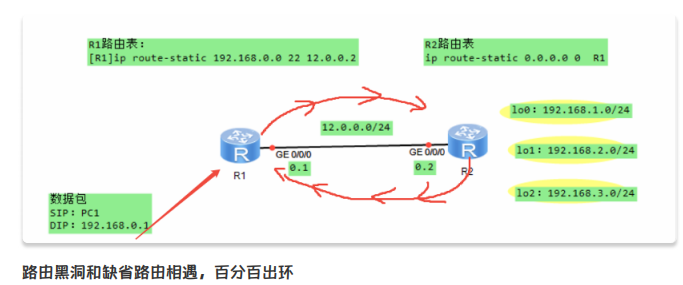

【路由环路】

【防环措施】

TTL —— 每经过一次路由器的转发，这个值减1 ——当路由器收到一个TTL值为0的数据

包，则直接丢弃该包—— TTL只能提前终止环路，但是不能解决环路

7.空接口路由

作用：防止路由黑洞和缺省路由相遇成循环了问题，节省了链路资源

操作：在黑洞路由器（直连被汇总的路由器）上配置一条指向汇总网段了空接口路由

代码：[R2]ip route-static 192.168.0.0（汇总网段） 22（汇总网段掩码） NULL 0

总结

1.静态路由：有人工手写的路由条目

2.动态路由：有计算机生成的路由条目

        条件：所有路由器运行相同的路由协议

                有路由器之间的沟通、协商，从而计算达到未知网段的路由信息

静态路由

1.优点

1. 选路由管理员选择，相对更好控制，更加合理
2. 无需占用额外的链路
3. 更加安全

2.缺点

动态路由

1.优点

1. 配置简单，只需要保证所有设备运行相同协议即可
2. 基于拓扑结构的变化而自动收敛

2.缺点

1. 选路由算法控制，可能出现不合理的情况，甚至会出现环路
2. 因为需要沟通交流并且计算，则动态路由需要额外消耗链路资源以及硬件资源
3. 因为会发送数据包，所以更容易出现安全事件

应用场景

1. 静态路由适用于规模较小，较为简单的网络
2. 动态路由适用于较为复杂的中大型网络中
