Java-Spring入门指南（二十八）Android界面设计基础：视图、布局与组件实战

  • 前言
  • 一、界面设计核心概念
    • 1.1 两者定义与区别
    • 1.2 视图树层级结构
  • 二、LinearLayout与ConstraintLayout
    • 2.1 LinearLayout（线性布局）
      • 2.1.1 核心属性配置
      • 2.1.2 实战：垂直排列的文本与按钮
      • 2.1.3 预览与运行效果
      • 2.1.4 Android布局文件基础
      • 2.1.5 ConstraintLayout（约束布局）
      • 2.1.6 命名空间xmlns
      • 2.1.7 控件与属性
        • （1）TextView（文本控件）
        • （2）Button（按钮控件）
      • 2.1.8 约束布局的核心：约束规则
      • 2.1.9 TextView的约束（水平居中）：
      • 2.1.10 Button的约束（在TextView下方16dp）：
      • 2.1.11 常用单位
      • 2.1.12 ConstraintLayout（约束布局）
      • 2.1.13 核心约束属性
      • 2.1.14 实战：居中对齐的文本与右侧按钮
      • 2.2.3 运行效果

前言

  • 上一篇我们完成了Android项目创建与模拟器配置，成功运行了基础页面。本节课将聚焦Android开发的核心——界面设计（UI设计），从“视图与视图组”的核心概念入手，逐步讲解LinearLayout、ConstraintLayout两种常用布局的使用，最终通过实战案例（登录界面），让你掌握“组件属性配置→交互逻辑编写→界面效果预览”的完整流程。
  • 对于后端开发者，Android UI设计可类比SSM的“视图层开发”：视图组（ViewGroup）类似HTML的<div>容器，视图（View）类似<p>、<button>等标签，布局文件则对应JSP页面，通过结构化配置实现页面展示。

我的个人主页，欢迎阅读其他文章
https://blog.csdn.net/2402_83322742?spm=1011.2415.3001.5343
我的Java-Spring入门指南专栏
欢迎指出不足
https://blog.csdn.net/2402_83322742/category_13040333.html?spm=1001.2014.3001.5482

一、界面设计核心概念

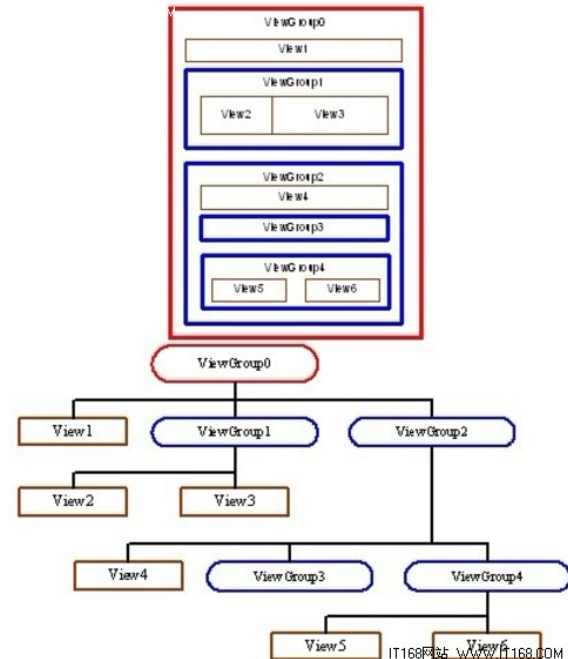

Android的UI界面由==“视图”和“视图组”==构成层级结构，所有组件最终形成一棵“视图树”，这是理解界面设计的基础。
在这里插入图片描述

1.1 两者定义与区别

视图（View）是界面的“最小展示单元”，视图组（ViewGroup）是“容器单元”，用于包裹视图或其他视图组，控制子组件的排列方式。

类型核心作用常见实例类比（前端/后端）
视图（View）展示内容或接收用户交互TextView（文本）、Button（按钮）、EditText（输入框）类似HTML的<p>、<button>标签
视图组（ViewGroup）作为容器，管理子组件布局LinearLayout（线性布局）、ConstraintLayout（约束布局）类似HTML的<div>、SSM的视图容器

1.2 视图树层级结构

所有UI组件通过“视图组嵌套视图/视图组”形成层级，最顶层是ViewGroup，底层是View。以下图为例，整个界面的层级关系清晰可见：
在这里插入图片描述

  • 根节点：ConstraintLayout（视图组），作为整个页面的容器。
  • 子节点：TextView（视图，显示文本）、Button（视图，交互按钮），直接依赖根节点。
  • 特点：父组件控制子组件的位置和大小，修改父组件的布局属性，会影响所有子组件。

二、LinearLayout与ConstraintLayout

布局（Layout）是ViewGroup的具体实现，决定子组件的排列规则。入门阶段需重点掌握两种布局：LinearLayout（线性布局） 和 ConstraintLayout（约束布局），覆盖90%以上的基础界面场景。

2.1 LinearLayout（线性布局）

LinearLayou是最基础的布局，子组件只能水平（horizontal） 或 垂直（vertical） 排列，适合简单的线性界面（如列表、表单）。

2.1.1 核心属性配置

属性名作用可选值
orientation子组件排列方向horizontal（水平）、vertical（垂直）
layout_width布局自身宽度match_parent（占满父组件）、wrap_content（适应内容）
layout_height布局自身高度match_parent、wrap_content
gravity子组件在布局内的对齐方式center（居中）、left（左对齐）、bottom（底部对齐）等

2.1.2 实战：垂直排列的文本与按钮

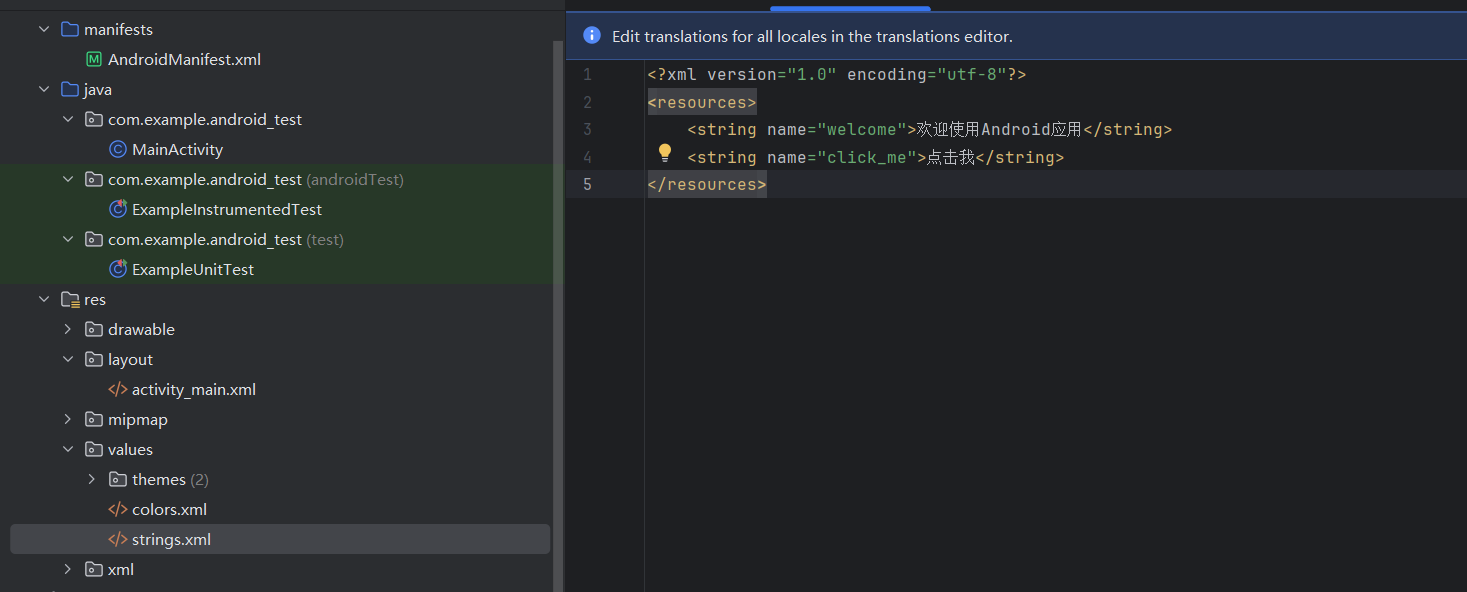

  • 首先修改 res/values/strings.xml
  • 在 res/values/strings.xml 中添加两个字符串资源
    在这里插入图片描述
<?xml version="1.0" encoding="utf-8"?>
<resources><string name="welcome">欢迎使用Android应用</string><string name="click_me">点击我</string>
</resources>

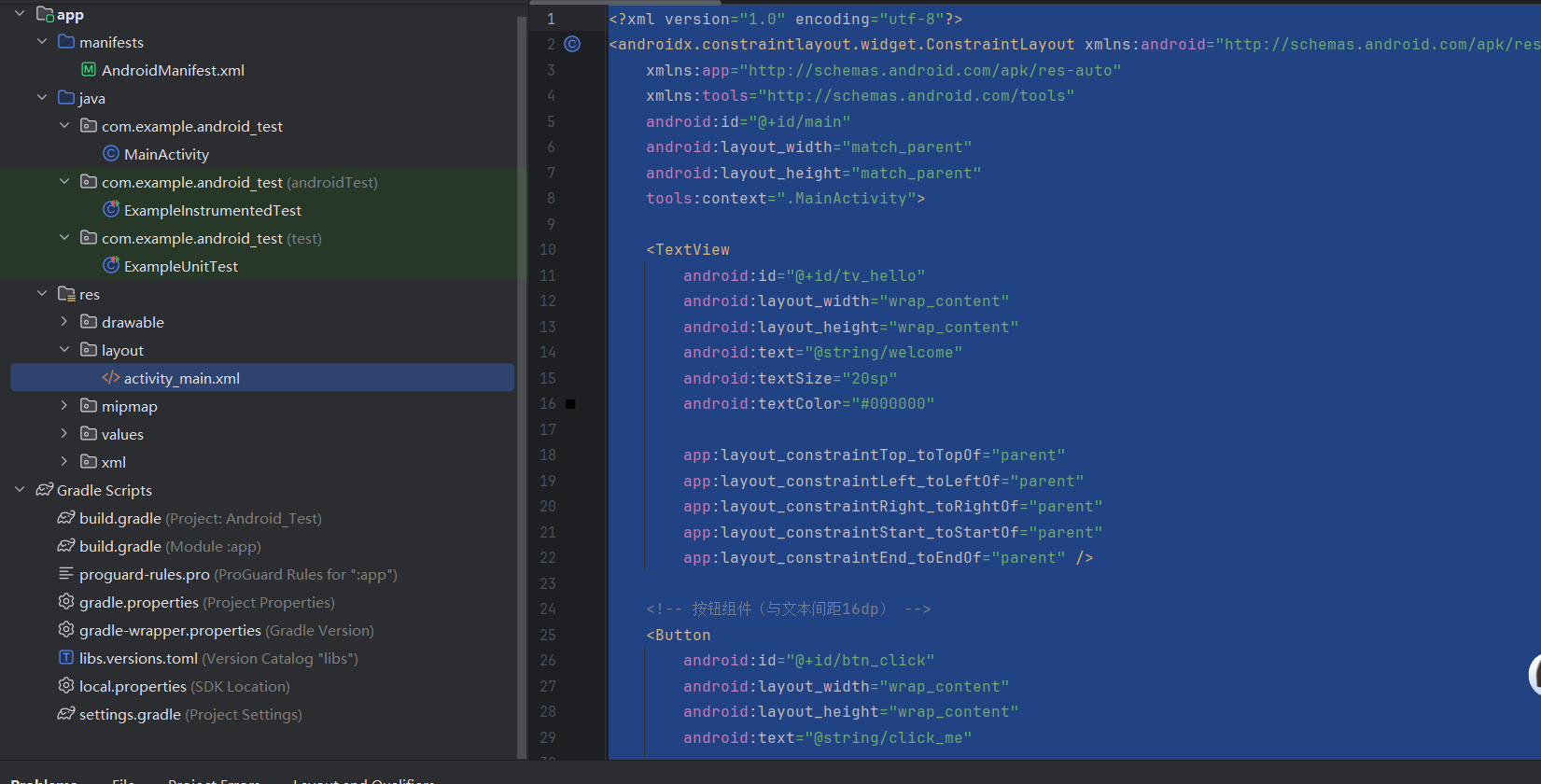

在activity_main.xml中编写以下代码，实现“文本在上、按钮在下”的垂直布局：

在这里插入图片描述

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:id="@+id/main"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".MainActivity"><TextViewandroid:id="@+id/tv_hello"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="@string/welcome" android:textSize="20sp"android:textColor="#000000"app:layout_constraintTop_toTopOf="parent"app:layout_constraintLeft_toLeftOf="parent"app:layout_constraintRight_toRightOf="parent"app:layout_constraintStart_toStartOf="parent"app:layout_constraintEnd_toEndOf="parent" /><!-- 按钮组件（与文本间距16dp） --><Buttonandroid:id="@+id/btn_click"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="@string/click_me"  app:layout_constraintTop_toBottomOf="@id/tv_hello"app:layout_constraintTop_margin="16dp"app:layout_constraintLeft_toLeftOf="@id/tv_hello"app:layout_constraintRight_toRightOf="@id/tv_hello" />
</androidx.constraintlayout.widget.ConstraintLayout>

2.1.3 预览与运行效果

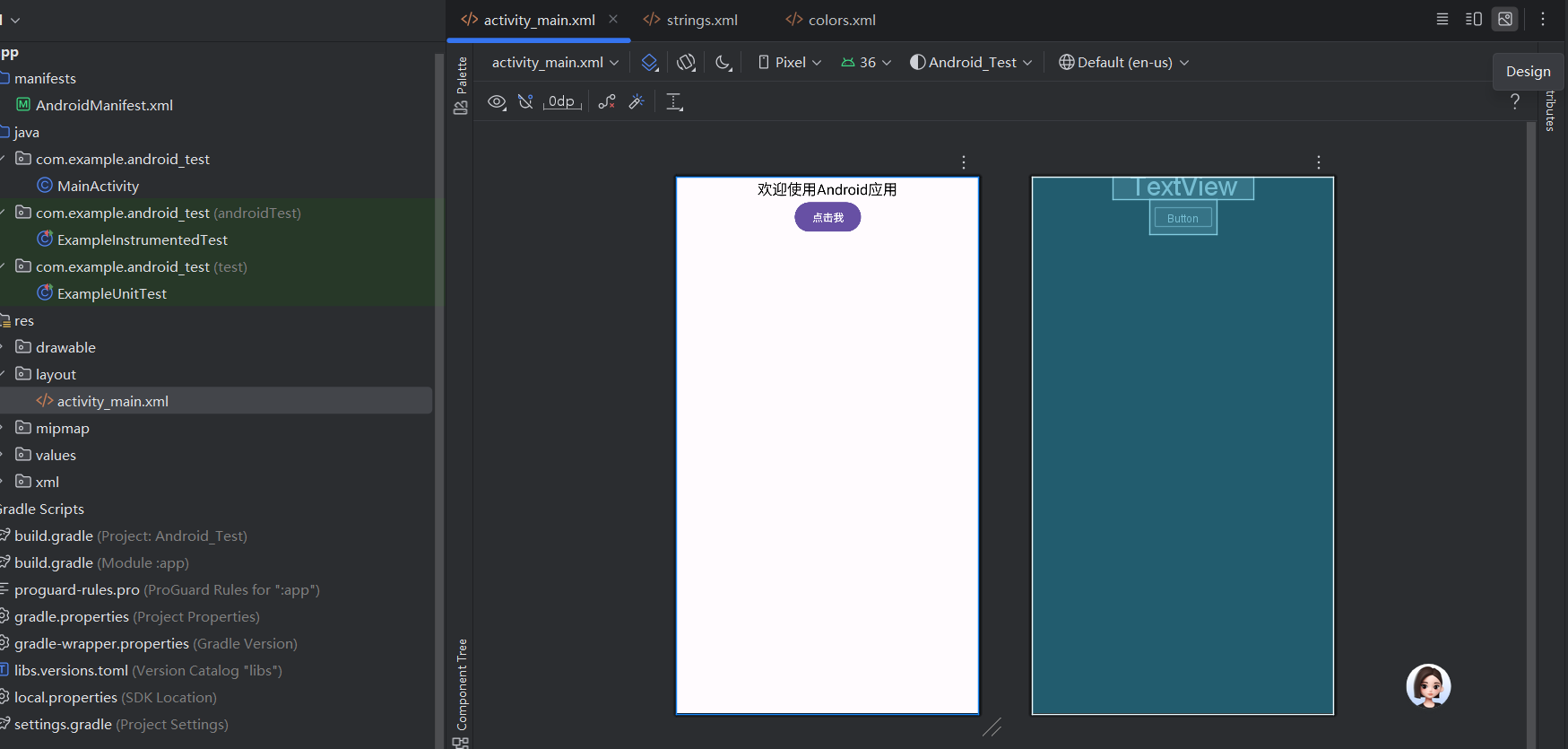

  • 预览：在Android Studio右侧“Design”面板可实时查看界面效果：

在这里插入图片描述

下面我们来详细讲解一下为什么要这样写？

2.1.4 Android布局文件基础

Android的界面布局通常用XML文件编写，位于res/layout目录下。每个布局文件描述了界面上有哪些控件（如文本、按钮），以及它们的大小、样式、位置等。

  • 根标签：这里是<androidx.constraintlayout.widget.ConstraintLayout>，表示整个界面的最外层容器（布局类型）。
  • android:layout_width和android:layout_height：几乎所有控件都有的属性，用于指定宽高。match_parent表示占满父容器，wrap_content表示大小刚好包裹内容（如文本多长，控件就多宽）。

2.1.5 ConstraintLayout（约束布局）

这是Android中最灵活的布局之一，核心是通过「约束关系」定位子控件（比如“控件A在控件B的下方”“控件C与父容器左边缘对齐”）。

  • 优势：相比传统布局（如LinearLayout），能更轻松地实现复杂界面，减少布局嵌套。

2.1.6 命名空间xmlns

XML文件开头的xmlns:xxx是命名空间声明，用于区分不同来源的属性：

  • xmlns:android="http://schemas.android.com/apk/res/android"：系统自带的基础属性（如android:text、android:id）。
  • xmlns:app="http://schemas.android.com/apk/res-auto"：用于自定义控件或支持库的属性（如约束布局的app:layout_constraintXXX）。
  • xmlns:tools="http://schemas.android.com/tools"：仅在设计时生效的属性（如tools:context指定关联的Activity，方便预览），运行时会被忽略。

2.1.7 控件与属性

布局中的<TextView>和<Button>是Android的基础控件：

（1）TextView（文本控件）

用于显示文字，核心属性：

  • android:id="@+id/tv_hello"：给控件起唯一标识（@+id/xxx表示在资源中创建一个id），方便在代码中通过id找到它。
  • android:text="@string/welcome"：显示的文本内容。这里用@string/welcome引用了res/values/strings.xml中的字符串资源（而非直接写死文字），便于多语言适配（比如后续可添加英文翻译）。
  • android:textSize="20sp"：文字大小，单位sp（scaled pixels）会根据系统字体大小缩放，适合文本。
  • android:textColor="#000000"：文字颜色，这里是黑色（十六进制RGB值，#000000表示黑，#FFFFFF表示白）。
（2）Button（按钮控件）

用于用户点击交互，属性与TextView类似，额外注意：

  • android:text="@string/click_me"：同样引用字符串资源，显示“点击我”。

2.1.8 约束布局的核心：约束规则

ConstraintLayout通过app:layout_constraintXXX属性定义控件的位置，核心是“控件的某条边与另一个控件/父容器的某条边对齐”。

2.1.9 TextView的约束（水平居中）：

app:layout_constraintTop_toTopOf="parent"  <!-- 顶部与父容器顶部对齐 -->
app:layout_constraintLeft_toLeftOf="parent"  <!-- 左边与父容器左边对齐 -->
app:layout_constraintRight_toRightOf="parent"  <!-- 右边与父容器右边对齐 -->

这组约束让TextView在水平方向居中（左右都贴紧父容器，自然居中），顶部靠父容器顶部。

2.1.10 Button的约束（在TextView下方16dp）：

app:layout_constraintTop_toBottomOf="@id/tv_hello"  <!-- 顶部与TextView的底部对齐 -->
app:layout_constraintTop_margin="16dp"  <!-- 与TextView底部的间距为16dp（dp是布局单位，适配不同屏幕密度） -->
app:layout_constraintLeft_toLeftOf="@id/tv_hello"  <!-- 左边与TextView左边对齐 -->
app:layout_constraintRight_toRightOf="@id/tv_hello"  <!-- 右边与TextView右边对齐 -->

这组约束让Button刚好在TextView正下方，间距16dp，且水平方向与TextView对齐（比如TextView是居中的，Button也会跟着居中）。

2.1.11 常用单位

  • dp（density-independent pixels）：用于布局间距（如margin），会根据设备屏幕密度自动缩放，保证在不同手机上显示大小一致。
  • sp（scaled pixels）：用于文本大小，除了适配屏幕密度，还会跟随系统字体大小设置变化（比如用户调大系统字体，文字也会变大）。

2.1.12 ConstraintLayout（约束布局）

ConstraintLayout是Android官方推荐的布局，通过“约束关系”（如“按钮的左边对齐文本的右边”）控制子组件位置，支持任意排列，适合复杂界面（如首页、详情页）。

2.1.13 核心约束属性

约束的本质是“子组件与父布局/其他子组件的位置关联”，常用属性如下：

  • layout_constraintStart_toStartOf：组件的“左边缘”对齐目标的“左边缘”。
  • layout_constraintEnd_toEndOf：组件的“右边缘”对齐目标的“右边缘”。
  • layout_constraintTop_toTopOf：组件的“上边缘”对齐目标的“上边缘”。
  • layout_constraintBottom_toBottomOf：组件的“下边缘”对齐目标的“下边缘”。

2.1.14 实战：居中对齐的文本与右侧按钮

修改activity_main.xml为约束布局，实现“文本居中、按钮在文本右侧”的效果：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayoutxmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto" <!-- 约束布局需添加此命名空间 -->android:layout_width="match_parent"android:layout_height="match_parent"><!-- 文本组件：居中显示 --><TextViewandroid:id="@+id/tv_hello"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="欢迎使用Android应用"android:textSize="20sp"<!-- 水平居中：左边缘对齐父布局左边缘，右边缘对齐父布局右边缘 -->app:layout_constraintStart_toStartOf="parent"app:layout_constraintEnd_toEndOf="parent"<!-- 垂直居中：上边缘对齐父布局上边缘，下边缘对齐父布局下边缘 -->app:layout_constraintTop_toTopOf="parent"app:layout_constraintBottom_toBottomOf="parent"/><!-- 按钮组件：在文本右侧，与文本水平居中对齐 --><Buttonandroid:id="@+id/btn_click"android:layout_width="wrap_content"android:layout_height="wrap_content"android:text="点击我"android:layout_marginStart="16dp" <!-- 与文本的间距 --><!-- 左边缘对齐文本的右边缘 -->app:layout_constraintStart_toEndOf="@id/tv_hello"<!-- 垂直对齐文本的中心 -->app:layout_constraintTop_toTopOf="@id/tv_hello"app:layout_constraintBottom_toBottomOf="@id/tv_hello"/></androidx.constraintlayout.widget.ConstraintLayout>

2.2.3 运行效果

启动模拟器后，按钮会固定在文本右侧，且与文本水平居中，即使调整屏幕尺寸，约束关系也会保持：
在这里插入图片描述
