S30-西门子1517H-3PN配置简介

基于项目实例，也基于自己经验总结的记录。今天图文并茂的来说一下西门子H冗余的配置和注意事项。

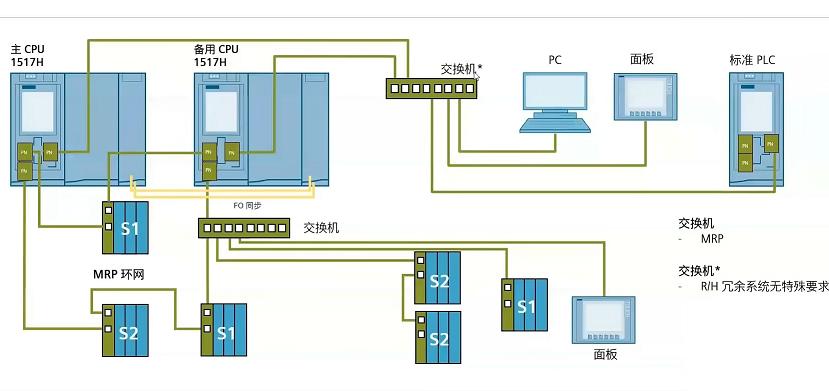

第一步，如图按照官网的网络搭建形式准备硬件。1517H-3PN的CPU两个，和配套的存储卡（2）、光模块（4）和同步光纤（2）。分布式IO设备只能通过X1的PN口来组态。小编本例没有用到IO的交换机，如果需要，必须使用支持冗余环网功能的交换机。

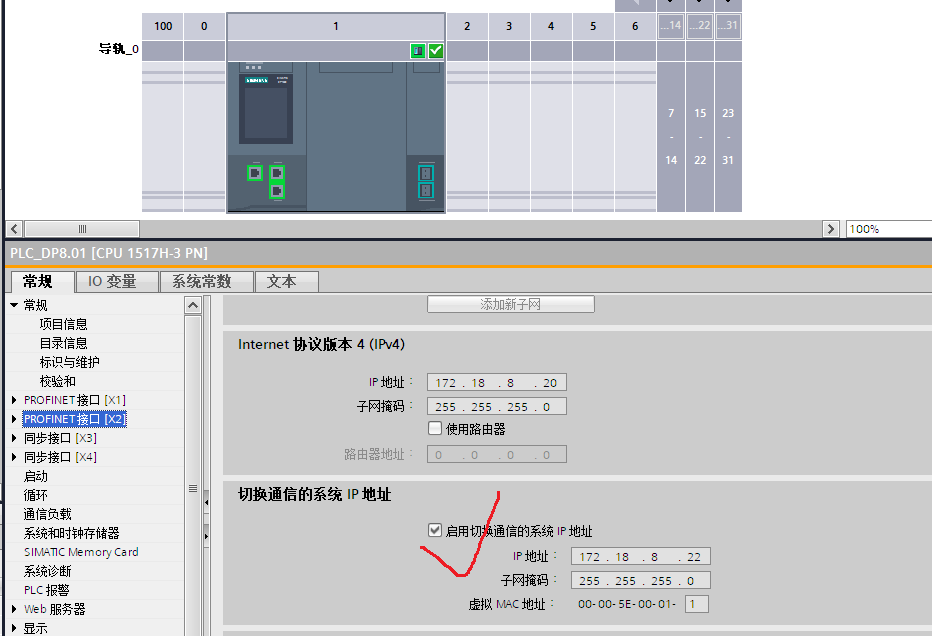

第二步，硬件准备好后，打开软件配置X2口的IP。这里注意要勾选系统IP。方便外部通讯等，其它不多赘述。

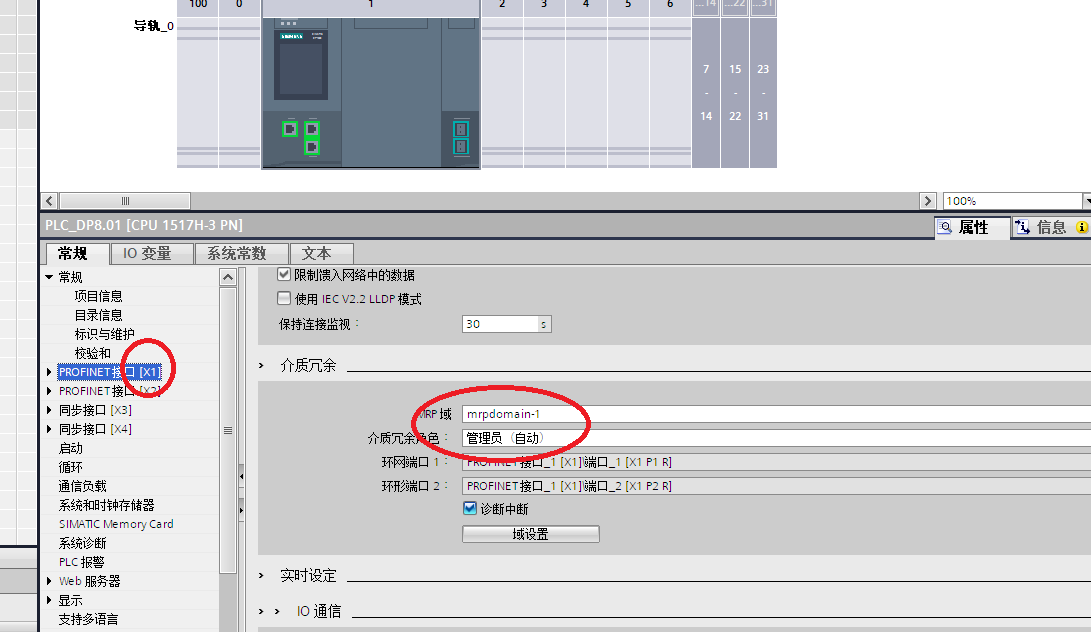

第三步，X1口的IP正常配置即可。介质冗余默认一个CPU是管理员就行。

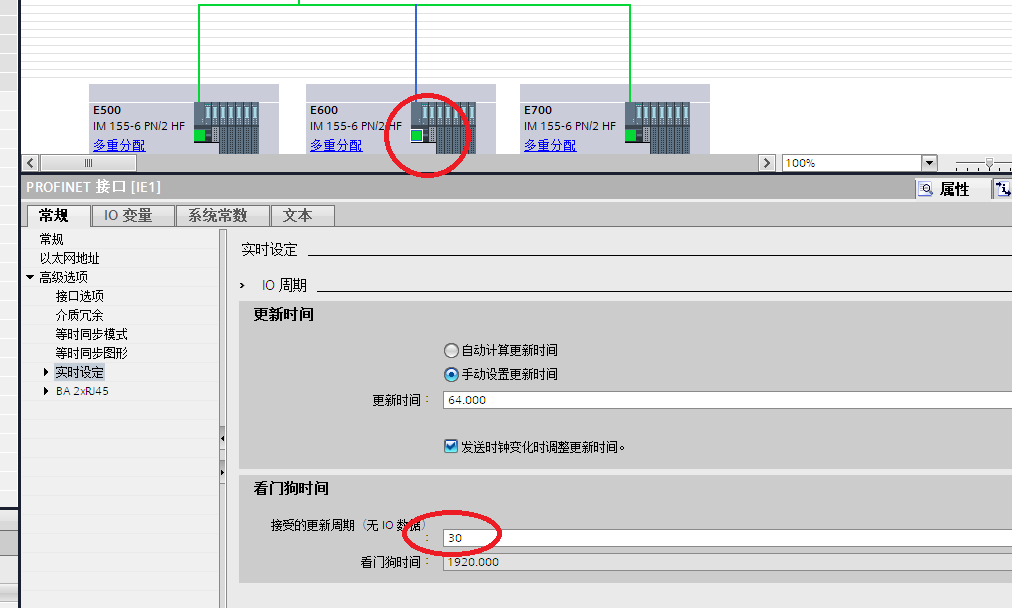

第四步，接下来这个是小编特意要提醒的点。你的每个IO设备中有一个看门狗时间，我个人喜欢调大一点。可以防止网络波动的时候造成IO站丢失报警，影响生产。当然冗余系统更加可靠一些。这个看个人理解了。

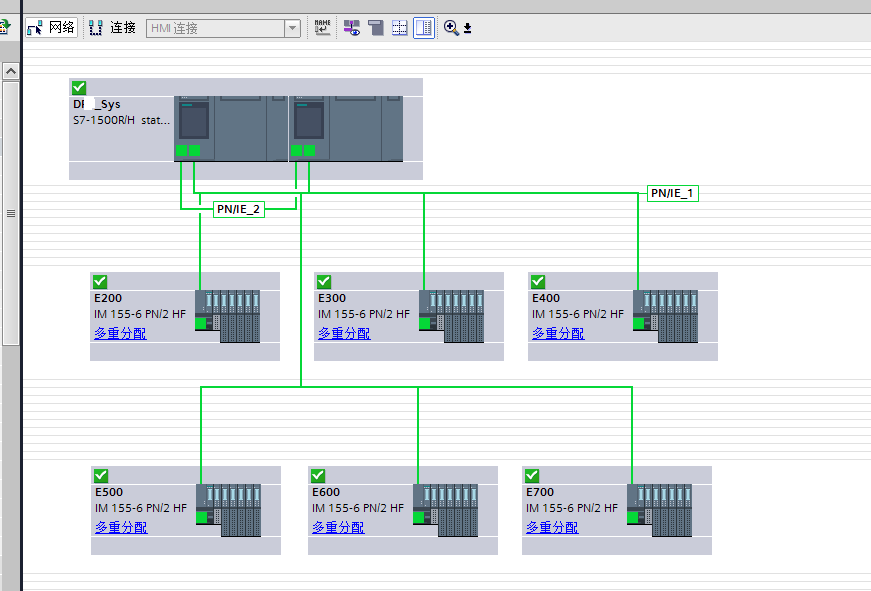

第五步，其它就是正常的分配IO设备的IP和名称，下载硬件组态和软件。

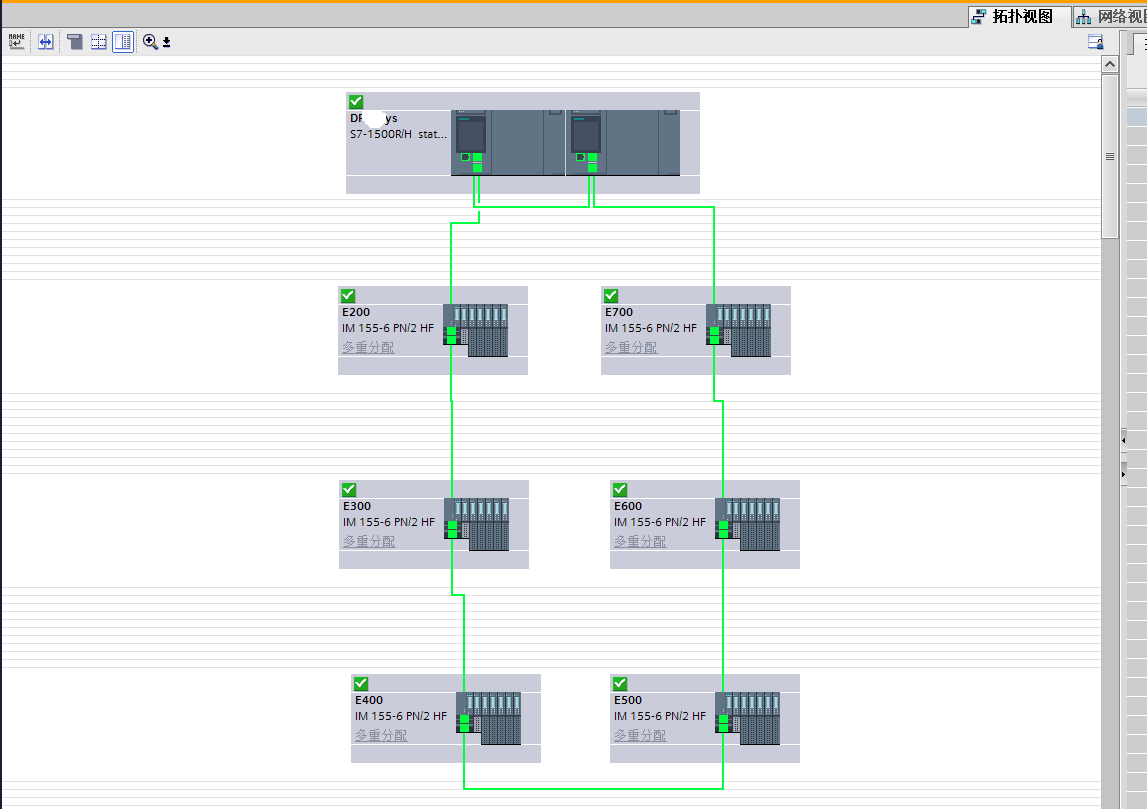

第六步，按照拓扑视图把网线按顺序调整好。做了拓扑视图方便网络监控和管理。

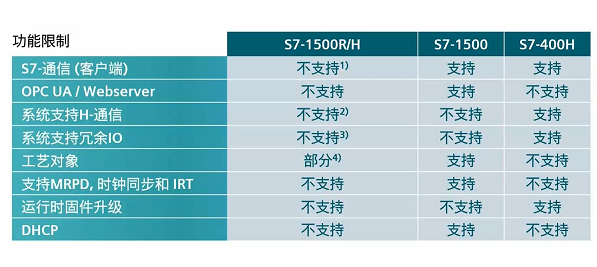

最后补充一点，各位用习惯老版400H的老师们，到了博途里面冗余的通讯的支持方式有所变化。参考上图理解。

好的，言简意赅，到这里就结束了。各位看官，点赞加收藏，用到的时候不迷路哦！再会！
