stm32f103c8t6最小系统板（针对需要进行制作）--原理图绘制+pcb制作

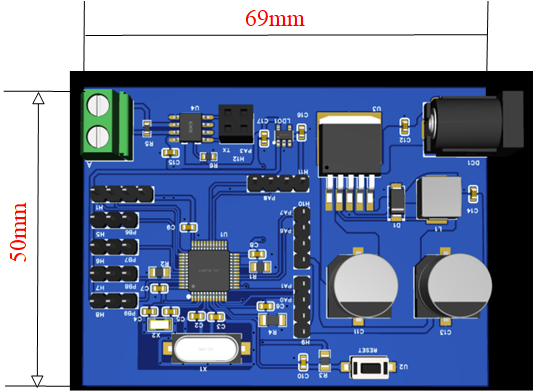

由于实验室项目的原因，快有两个月没有跟新了，这段时间里，使用单片机和plc进行485通讯，通过plc和继电器控制推杆正反转，并因为尺寸限制，自己学习绘制了一个最小中的最小板（只有电源模块、晶振模块、rtc模块、485模块，引脚模块、st-link烧录模块），以下是我的板子的最终样式：

一、原理图部分

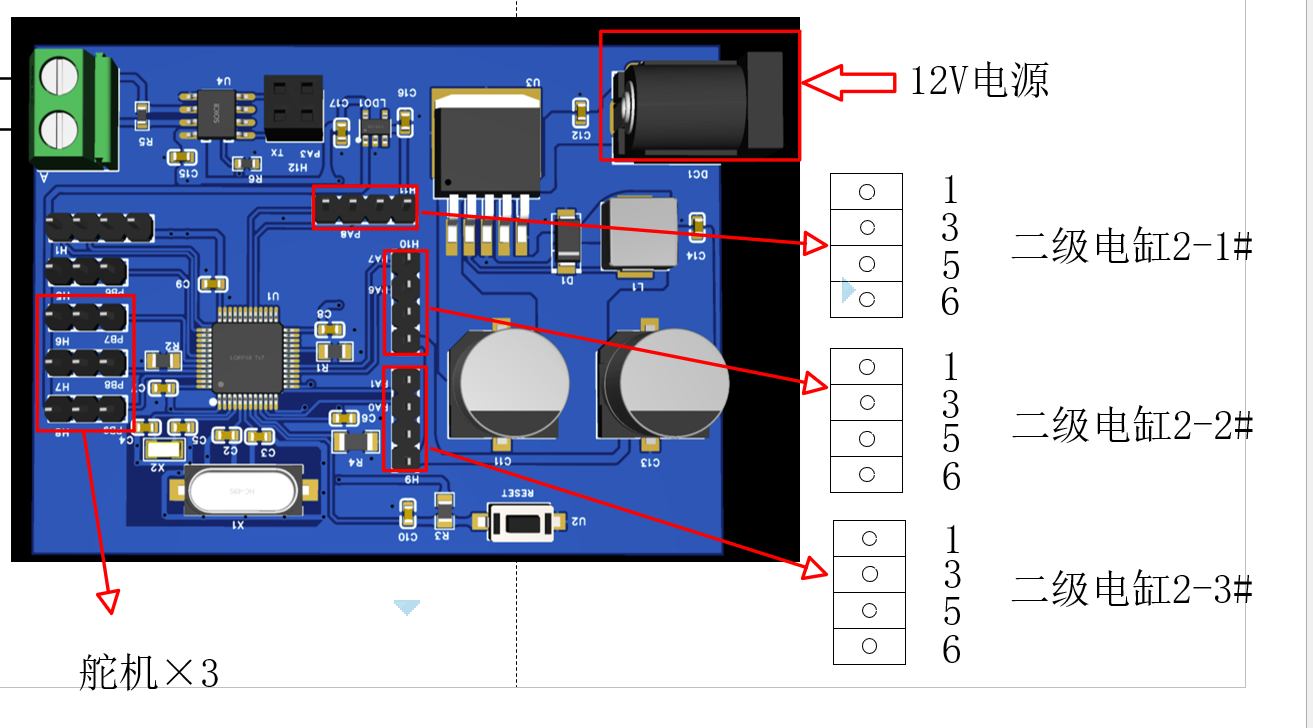

1、首先，我们需要知道我们绘制的板子的功能需求，比如，1、我需要我的板子能够控制舵机正反转，那么需要对应的5V，GND，PB6类似引脚可以放在一起，方便插线；2、需要板子获取霍尔编码器的值，那么需要用到定时器捕获功能，那么需要5V，GND，PA6，PA7，类似引脚；3、需要板子与plc进行485通讯，就需要使用单片机的串口与485引脚跳线，就需要使用PA2，PA3串口引脚，还要有晶振部分、芯片电源部分来给整个板子注入生命。

2、接下来就可以模块化绘制原理图，首先放置芯片部分：（讲解从左上、左下、右上、右下的顺序进行讲解）

芯片部分（左上）包含了芯片以及晶振的绘制，选择合适的电容电阻，注意那个VBAT是纽扣电池，是当板子断电的时候，纽扣电池能够给单片机内部继续供电用的，这里，我没有使用纽扣电池，所以就直接给的VCC3.3V的电压；晶振部分则是按照数据手册进行绘制，是固定的，我也没有详细了解，感兴趣的可以详细阅读晶振的数据手册；NRST用来复位，N
