1. STM32的定时器的结构

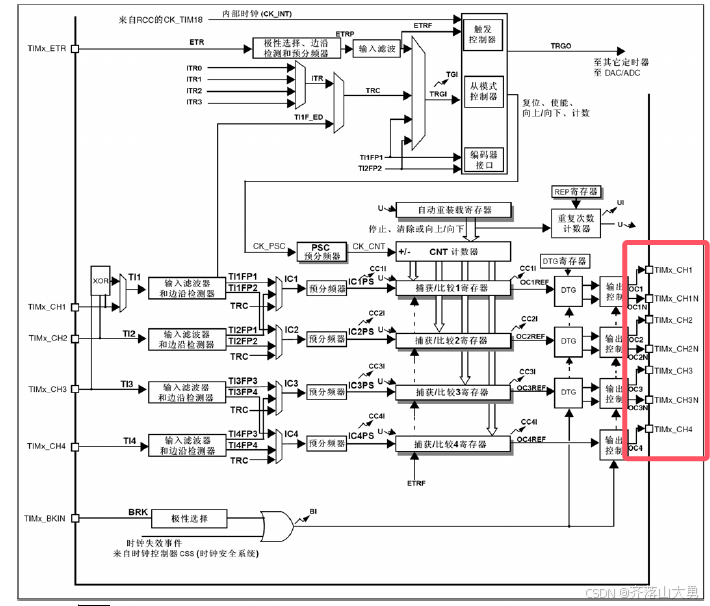

STM32的T1和T8是高级定时器，T2-T5是通用定时器，他们都可以输出PWM信号，用于驱动电机等负载。其中高级定时器的结构框图如图所示，其可以输出7路PWM信号；而通用定时器可以输出4个通道的PWM信号。

图1 高级定时器的PWM信号

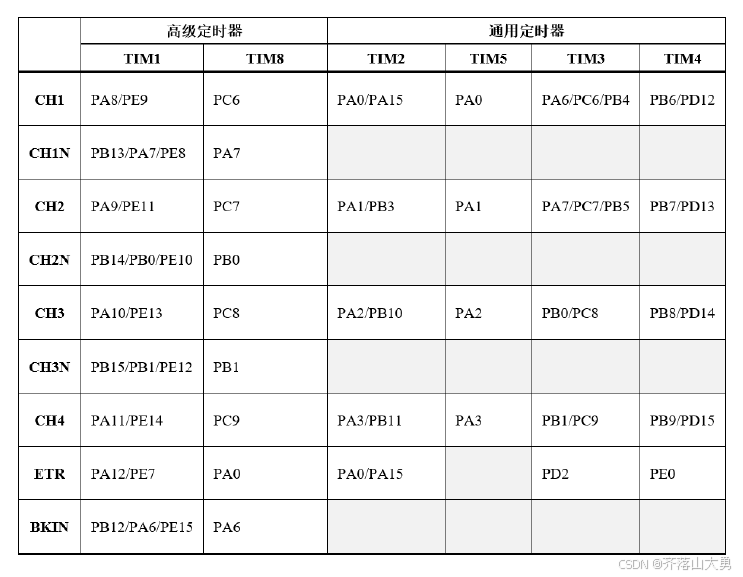

每个定时器的通道通过STM32的GPIO向外输出PWM信号，其映射关系如下：

图2 定时器的通道和GPIO的映射关系

2. 实验设计

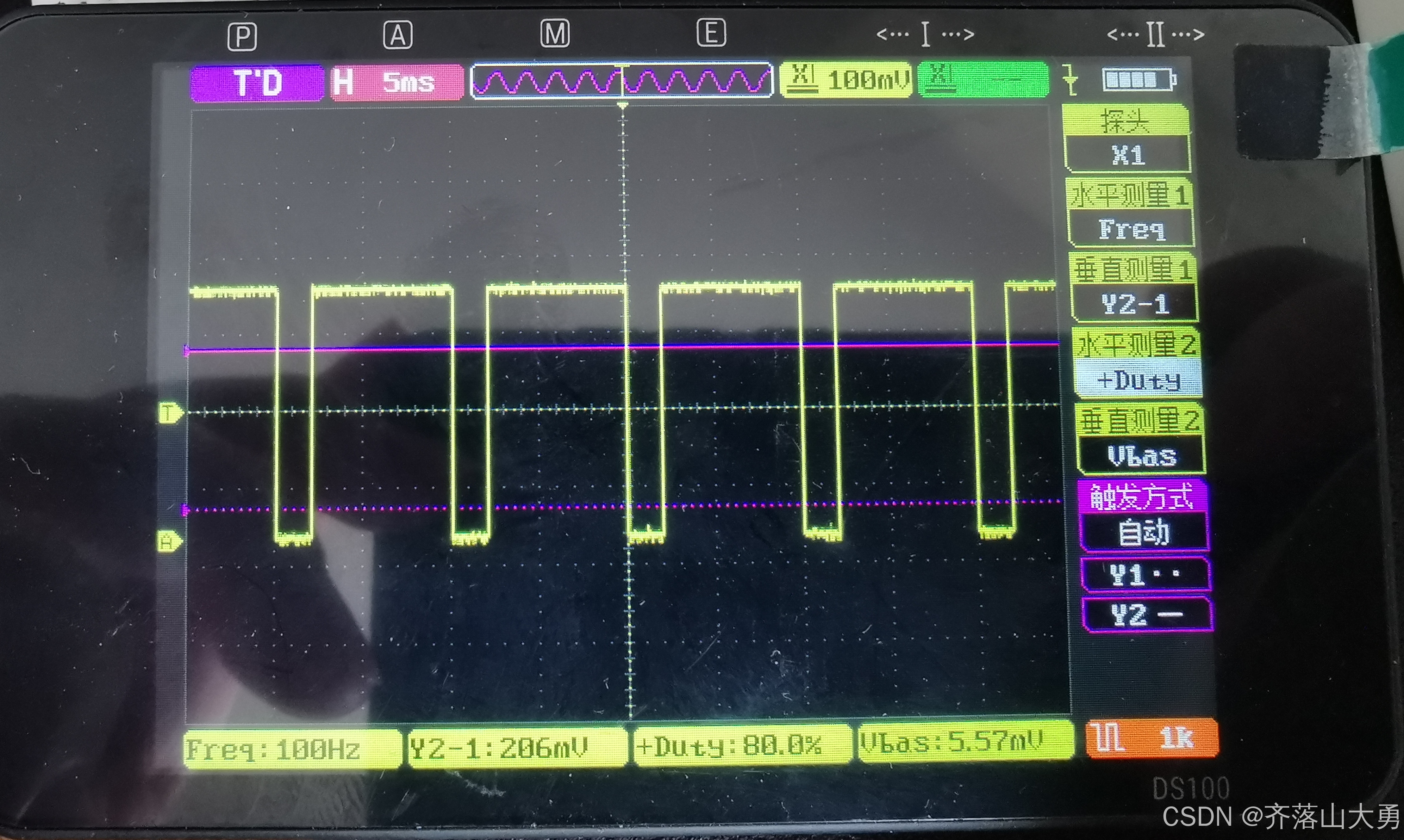

为了验证STM32输出PWM信号的使用方法，我们分别使用高级定时器T1和通用定时器T2的通道1，输出PWM信号。并通过按键改变所产生PWM信号的占空比。当按下按键时，示波器上的波形的占空比跟着变化。如图所示

图3 实验波形

3. 实验代码

基于ST公司的标准库配置芯片的寄存器，关键代码如下：

3.1 main函数代码

#include "OLED.h"
#include "Key.h"
#include "PWM.h"
#include "PWMt1.h"int duty =100;int main()
{
int duty_cur =0;//定义实时的占空比
OLED_Init();
PWM_Init();
Key_Init();
TIM1_PWM_Init();OLED_ShowString(1, 1, "Duty:00%");
while(1){duty_cur=Key_GetNum();//读取按键状态，获取占空比PWM_SetCompare1(duty_cur);//设置占空比OLED_ShowNum(1, 6, duty_cur, 2);//显示到OLED上}
}

3.2 按键代码

#include "stm32f10x.h"                  // Device header
#include "public.h"extern int duty;/*** 函    数：按键初始化* 参    数：无* 返 回 值：无*/
void Key_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;/*开启时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);		//开启GPIOB的时钟/*GPIO初始化*/GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_13;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}/*** 函    数：按键获取键码* 参    数：无* 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下* 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手*/
uint8_t Key_GetNum(void)
{if (GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下{Delay_ms(20);											//延时消抖while (GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_1) == 0);	//等待按键松手Delay_ms(20);											//延时消抖duty=duty+10;											//置键码为1if (duty>=90)duty=90;}if (GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下{Delay_ms(20);											//延时消抖while (GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_13) == 0);	//等待按键松手Delay_ms(20);											//延时消抖duty=duty-10;											//置键码为1if (duty<0)duty=0;}return duty;			//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

3.3 定时器的配置方法

3.3.1 高级定时器的配置方法

#include "PWMt1.h"void TIM1_PWM_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
TIM_BDTRInitTypeDef TIM_BDTRStructure;// 1. 使能TIM1和GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1 | RCC_APB2Periph_GPIOA, ENABLE);  // 2. 配置PA8为复用推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);  // 3. 配置时基单元
TIM_TimeBaseStructure.TIM_Period = 99; // ARR = 1000 - 1，PWM频率 = 72MHz / (72 * 1000) = 1kHz
TIM_TimeBaseStructure.TIM_Prescaler = 7199; // PSC = 7200 - 1，分频后计数器时钟为1MHz
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);  // 4. 配置输出比较通道1
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; // PWM模式1
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; // 使能输出
TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Disable; // 互补输出不使能（因为只用通道1）
TIM_OCInitStructure.TIM_Pulse = 500; // CCR1 = 500，占空比50%
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; // 高电平有效
TIM_OC1Init(TIM1, &TIM_OCInitStructure);
TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable); // 使能预装载  // 5. 配置刹车和死区（高级定时器需要）
TIM_BDTRStructure.TIM_OSSRState = TIM_OSSRState_Disable;
TIM_BDTRStructure.TIM_OSSIState = TIM_OSSIState_Disable;
TIM_BDTRStructure.TIM_DeadTime = 0; // 死区时间设为0
TIM_BDTRStructure.TIM_Break = TIM_Break_Disable;
TIM_BDTRStructure.TIM_BreakPolarity = TIM_BreakPolarity_High;
TIM_BDTRStructure.TIM_AutomaticOutput = TIM_AutomaticOutput_Disable;
TIM_BDTRConfig(TIM1, &TIM_BDTRStructure);  // 6. 使能TIM1和主输出
TIM_Cmd(TIM1, ENABLE);
TIM_CtrlPWMOutputs(TIM1, ENABLE); // 必须使能MOE
}

3.3.2 通用定时器的配置方法

#include "stm32f10x.h"                  // Device header/*** 函    数：PWM初始化* 参    数：无* 返 回 值：无*/
void PWM_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟/*GPIO重映射*/
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);			//开启AFIO的时钟，重映射必须先开启AFIO的时钟
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);			//将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);		//将JTAG引脚失能，作为普通GPIO引脚使用/*GPIO初始化*/GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA0引脚初始化为复用推挽输出	//受外设控制的引脚，均需要配置为复用模式		/*配置时钟源*/TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟/*时基单元初始化*/TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;					//计数周期，即ARR的值TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;				//预分频器，即PSC的值TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元/*输出比较初始化*/TIM_OCStructInit(&TIM_OCInitStructure);							//结构体初始化，若结构体没有完整赋值//则最好执行此函数，给结构体所有成员都赋一个默认值//避免结构体初值不确定的问题TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;				//输出比较模式，选择PWM模式1TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;		//输出极性，选择为高，若选择极性为低，则输出高低电平取反TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//输出使能TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值TIM_OC1Init(TIM2, &TIM_OCInitStructure);						//将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1/*TIM使能*/TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}/*** 函    数：PWM设置CCR* 参    数：Compare 要写入的CCR的值，范围：0~100* 返 回 值：无* 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比*           占空比Duty = CCR / (ARR + 1)*/
void PWM_SetCompare1(uint16_t Compare)
{TIM_SetCompare1(TIM1, Compare);		//设置CCR1的值
}/*** 函    数：PWM设置PSC* 参    数：Prescaler 要写入的PSC的值，范围：0~65535* 返 回 值：无* 注意事项：PSC和ARR共同决定频率，此函数仅设置PSC的值，并不直接是频率*           频率Freq = CK_PSC / (PSC + 1) / (ARR + 1)*/
void PWM_SetPrescaler(uint16_t Prescaler)
{TIM_PrescalerConfig(TIM2, Prescaler, TIM_PSCReloadMode_Immediate);		//设置PSC的值
}

3.3.3 关于定时器配置方法的小结

无论是通用定时器还是高级定时器都需要做以下几件事情：

（1）开启时钟

（2）配置GPIO

（3）配置时间基准单元

主要配置分频寄存器PSC，重装寄存器ARR,这决定了PWM的周期，CCR决定占空比

（4）配置输出比较通道

（5）使能定时器
