Orleans分布式系统架构详细分析

概述

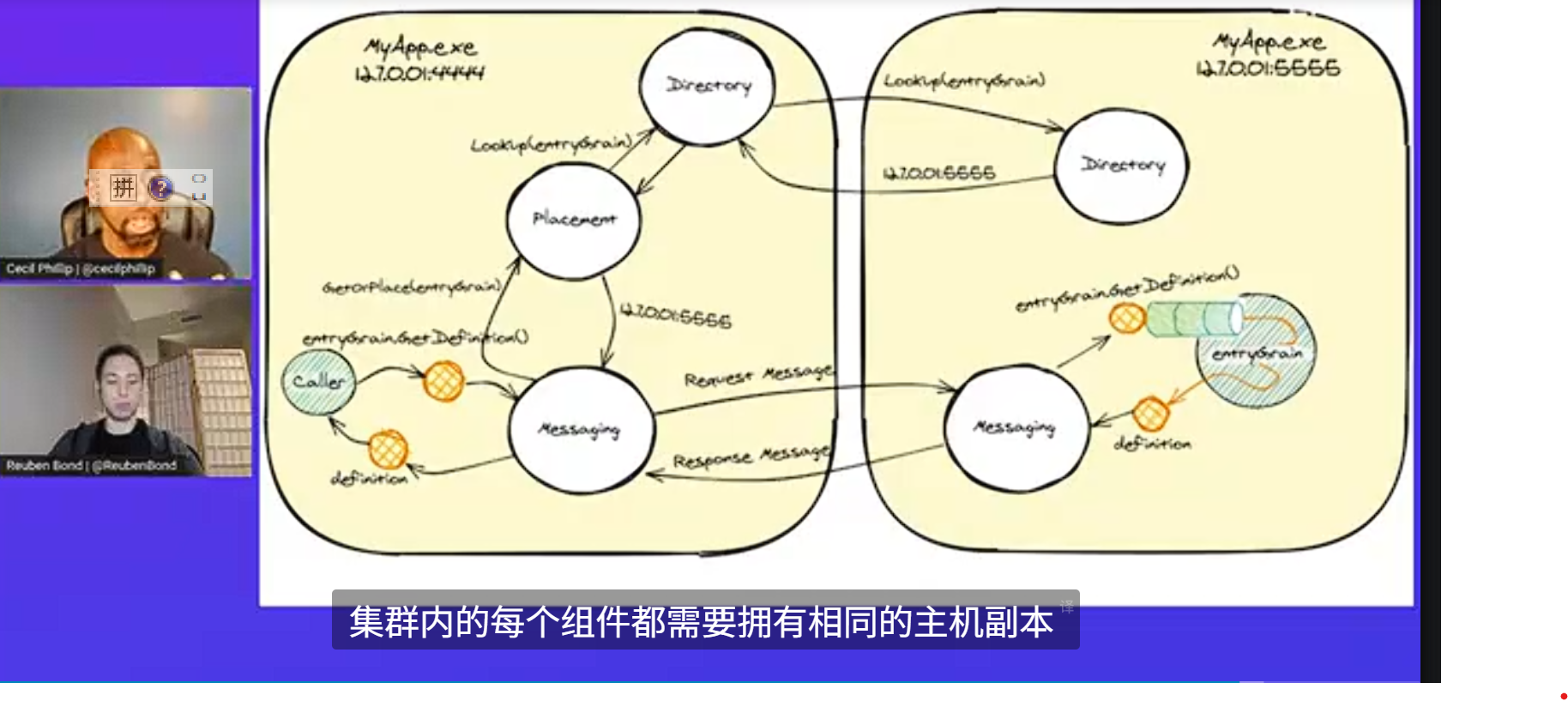

本文档结合Orleans源代码详细解释分布式系统架构图中的组件交互流程。该图展示了Orleans集群中两个节点（127.0.0.1:4444 和 127.0.0.1:5555）之间的通信机制，包括Grain定位、激活、消息传递等核心功能。

架构组件详解

1. Caller（调用者）

功能描述：发起Grain调用的客户端或应用程序组件。

源代码实现：

// 在 Orleans.Runtime.Messaging.MessageCenter 中处理消息路由
public class MessageCenter : IMessageCenter
{private readonly PlacementService placementService;private readonly GrainLocator _grainLocator;// 处理消息发送和接收public void SendMessage(Message msg) { ... }public void ReceiveMessage(Message msg) { ... }
}

在架构图中的作用：

• 发起对entryGrain.GetDefinition()的调用
• 接收来自目标Grain的响应

2. Placement（放置服务）

功能描述：负责决定Grain应该激活在哪个Silo上。

源代码实现：

// Orleans.Runtime.Placement.PlacementService
internal class PlacementService : IPlacementContext
{private readonly PlacementStrategyResolver _strategyResolver;private readonly PlacementDirectorResolver _directorResolver;private readonly GrainLocator _grainLocator;public async Task<SiloAddress> PlaceGrainAsync(GrainId grainId, Dictionary<string, object> requestContextData, PlacementStrategy placementStrategy){var target = new PlacementTarget(grainId, requestContextData, default, 0);var director = _directorResolver.GetPlacementDirector(placementStrategy);return await director.OnAddActivation(placementStrategy, target, this);}
}

放置策略类型：

• HashBasedPlacementDirector：基于哈希的放置策略
• RandomPlacementDirector：随机放置策略
• PreferLocalPlacementDirector：优先本地放置策略
• SiloRoleBasedPlacementDirector：基于Silo角色的放置策略

在架构图中的作用：

• 接收GetOrPlace(entryGrain)请求
• 查询Directory服务获取Grain位置
• 决定Grain的激活位置

3. Directory（目录服务）

功能描述：维护Grain ID到物理地址的映射关系，实现服务发现。

源代码实现：

// Orleans.Runtime.GrainDirectory.CachedGrainLocator
internal class CachedGrainLocator : IGrainLocator
{private readonly IGrainDirectoryCache cache;public async ValueTask<GrainAddress> Lookup(GrainId grainId){// 首先检查本地缓存if (TryLookupInCache(grainId, out var cachedResult)){return cachedResult;}// 查询分布式目录var entry = await GetGrainDirectory(grainId.Type).Lookup(grainId);if (entry is not null){// 检查目标Silo是否存活if (IsKnownDeadSilo(entry)){await GetGrainDirectory(grainId.Type).Unregister(entry);entry = null;}else{// 添加到本地缓存this.cache.AddOrUpdate(entry, 0);}}return entry;}
}

目录服务类型：

• DhtGrainLocator：分布式哈希表目录
• CachedGrainLocator：缓存目录服务
• ClientGrainLocator：客户端Grain定位器

在架构图中的作用：

• 接收Lookup(entryGrain)请求
• 跨节点查询Grain位置信息
• 返回Grain的物理地址（如4700:5666）

4. Messaging（消息系统）

功能描述：处理节点间的网络通信，包括消息序列化、传输和路由。

源代码实现：

// Orleans.Runtime.Messaging.MessageCenter
internal class MessageCenter : IMessageCenter
{private readonly ConnectionManager connectionManager;private readonly MessageFactory messageFactory;public void SendMessage(Message msg){// 确定目标Silo地址var targetAddress = DetermineTargetSilo(msg);if (targetAddress is null){// 通过Dispatcher重新路由msg.TargetSilo = null;this.messageCenter.RerouteMessage(msg);}else{// 直接发送到目标Silomsg.TargetSilo = targetAddress;this.messageCenter.SendMessage(msg);}}
}

消息类型：

// Orleans.Runtime.Messaging.Message
internal sealed class Message
{public GrainId _targetGrain;      // 目标Grain IDpublic SiloAddress _targetSilo;   // 目标Silo地址public GrainId _sendingGrain;     // 发送方Grain IDpublic SiloAddress _sendingSilo; // 发送方Silo地址public object BodyObject;         // 消息体public Directions Direction;      // 消息方向（Request/Response/OneWay）
}

在架构图中的作用：

• 处理Request Message和Response Message
• 管理跨节点通信
• 处理消息序列化和反序列化

5. entryGrain（目标Grain）

功能描述：实际的业务逻辑Grain实例，处理具体的业务请求。

源代码实现：

// Orleans.Runtime.Catalog.ActivationData
public class ActivationData : IGrainContext
{public void Activate(Dictionary<string, object> requestContext, CancellationToken? cancellationToken){ScheduleOperation(new Command.Activate(requestContext, cancellationToken.Value));}private async Task ActivateAsync(Dictionary<string, object> requestContextData, CancellationToken cancellationToken){// 注册到Grain目录var success = await RegisterActivationInGrainDirectoryAndValidate();if (!success) return;// 调用Grain的激活方法success = await CallActivateAsync(requestContextData, cancellationToken);if (!success) return;// 标记为激活完成SetState(ActivationState.Valid);}
}

Grain激活流程：

// Orleans.Runtime.Catalog.Catalog
public IGrainContext GetOrCreateActivation(in GrainId grainId,Dictionary<string, object> requestContextData,MigrationContext rehydrationContext)
{// 检查是否已存在激活if (TryGetGrainContext(grainId, out var result)){return result;}// 创建新的激活var address = GrainAddress.GetAddress(Silo, grainId, ActivationId.NewId());result = this.grainActivator.CreateInstance(address);activations.RecordNewTarget(result);// 异步激活result.Activate(requestContextData, cancellation.Token);return result;
}

完整交互流程分析

阶段1：调用发起

1. Caller发起对entryGrain.GetDefinition()的调用
2. 系统需要确定entryGrain的位置或激活新的实例

阶段2：Grain定位

1. Placement服务接收GetOrPlace(entryGrain)请求
2. Placement查询Directory服务：Lookup(entryGrain)
3. Directory在本地查找，如果未找到则查询集群中的其他节点
4. 右侧节点的Directory返回Grain地址：4700:5666

阶段3：消息路由

1. Placement将Grain地址信息传递给Messaging服务
2. Messaging服务确定目标Silo地址（127.0.0.1:5555）
3. Messaging发送Request Message到目标节点

阶段4：目标节点处理

1. 右侧节点的Messaging服务接收Request Message
2. Messaging将请求转发给entryGrain：entryGrain.GetDefinition()
3. entryGrain处理业务逻辑并返回definition

阶段5：响应返回

1. entryGrain的响应通过Messaging服务返回
2. 右侧节点的Messaging发送Response Message到左侧节点
3. 左侧节点的Messaging接收响应并转发给Caller
4. Caller收到最终的definition结果

关键设计模式

1. 分布式哈希表（DHT）

// Orleans.Runtime.GrainDirectory.DhtGrainLocator
internal class DhtGrainLocator : IGrainLocator
{private readonly ILocalGrainDirectory _localGrainDirectory;public async ValueTask<GrainAddress> Lookup(GrainId grainId) => (await _localGrainDirectory.LookupAsync(grainId)).Address;
}

2. 缓存机制

// 本地缓存提高查找性能
if (TryLookupInCache(grainId, out var cachedResult))
{return cachedResult;
}

3. 异步消息传递

// 异步处理消息，避免阻塞
public async ValueTask<GrainAddress> Lookup(GrainId grainId)
{var entry = await GetGrainDirectory(grainId.Type).Lookup(grainId);// 处理结果...
}

容错和可靠性

1. Silo状态监控

// 检查目标Silo是否存活
if (IsKnownDeadSilo(entry))
{await GetGrainDirectory(grainId.Type).Unregister(entry);entry = null;
}

2. 消息重试机制

// 消息重试和超时处理
private readonly CoarseStopwatch _timeToExpiry;
public bool IsExpired => _timeToExpiry is { IsDefault: false, ElapsedMilliseconds: > 0 };

3. 激活超时控制

// 激活超时控制
var cancellation = new CancellationTokenSource(collectionOptions.Value.ActivationTimeout).Token;
result.Activate(requestContextData, cancellation.Token);

性能优化策略

1. 本地优先策略

// Orleans.Runtime.Placement.PreferLocalPlacementDirector
public override Task<SiloAddress> OnAddActivation(PlacementStrategy strategy, PlacementTarget target, IPlacementContext context)
{// 优先在本地Silo激活if (context.LocalSiloStatus != SiloStatus.Active || !context.GetCompatibleSilos(target).Contains(context.LocalSilo)){return base.OnAddActivation(strategy, target, context);}return _cachedLocalSilo ??= Task.FromResult(context.LocalSilo);
}

2. 批量处理

// 批量处理放置请求
private class PlacementWorker
{private readonly Dictionary<GrainId, GrainPlacementWorkItem> _inProgress = new();// 批量处理逻辑...
}

3. 连接复用

// 连接管理器复用连接
private readonly ConnectionManager connectionManager;
var connectionTask = this.connectionManager.GetConnection(siloAddress);

总结

这个架构图展示了Orleans分布式系统的核心交互模式：

1. 服务发现：通过Directory服务实现Grain的定位
2. 智能放置：通过Placement服务决定Grain的激活位置
3. 可靠通信：通过Messaging服务处理跨节点通信
4. 透明调用：客户端无需关心Grain的具体位置

这种设计实现了高可用性、可扩展性和透明性的分布式系统架构，是Orleans框架的核心优势所在。

---

注：本文档基于Orleans源代码分析，展示了分布式系统中Grain定位、激活和通信的完整流程。
