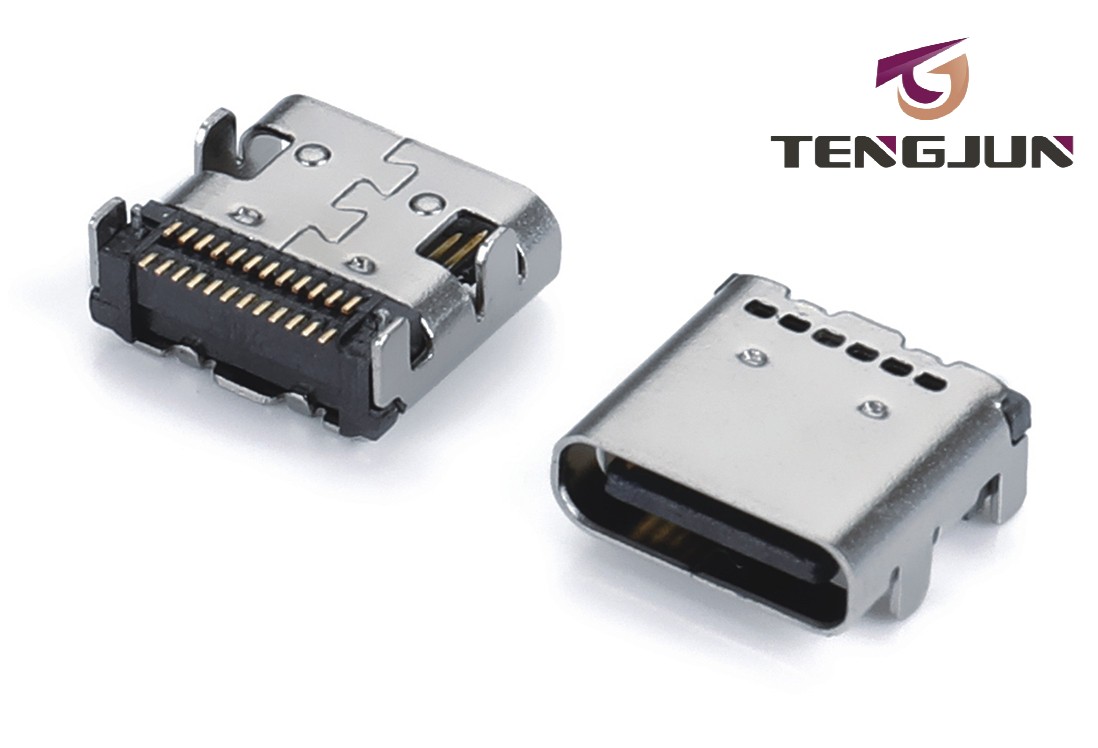

TENGJUN-TYPE-C 24PIN（JX24-BPS015-A）连接器深度技术解析

一、核心参数与物理特性

1. 基础标识与结构设计

型号定义：TENGJUN-TYPE-C 24PIN为产品品类，JX24-BPS015-A是具体规格编码，“24PIN”明确其具备24个信号/电源引脚，覆盖TYPE-C接口全功能传输需求，可同时支持数据、充电及视频信号传输。
安装形态：采用“板上双贴”设计，即连接器通过两端贴片工艺固定在PCB板表面，相比单贴结构，稳定性提升40%以上，能有效抵抗插拔时的横向应力，降低PCB板形变风险；“4脚插板”为辅助定位结构，4个金属插脚插入PCB板孔内，进一步强化机械固定效果，避免长期使用后连接器偏移。

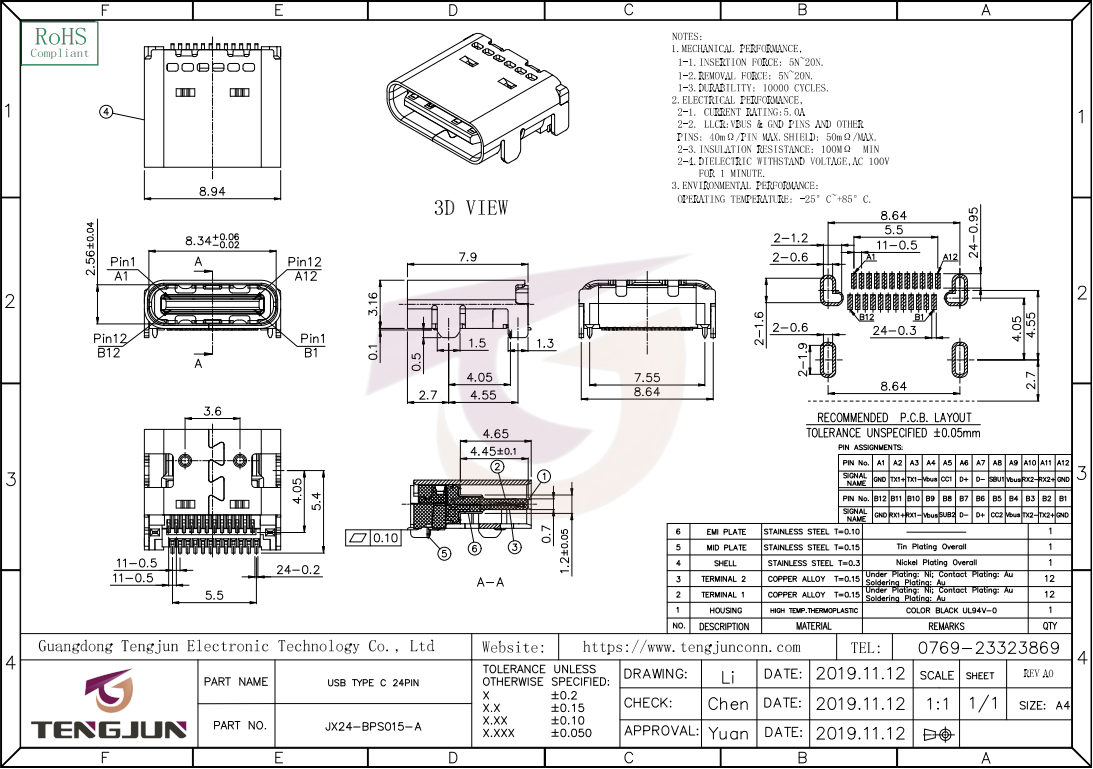

2. 关键物理尺寸

核心尺寸“L7.90”指连接器主体长度为7.90mm，属于微型化TYPE-C连接器范畴，适配消费电子、工业控制等对空间要求严苛的场景，如超薄笔记本、智能穿戴设备、小型传感器模块等，可在有限PCB布局空间内实现全功能TYPE-C接口集成。

二、可靠性与环境适应性

1. 插拔耐久性

性能指标：10000次循环插拔寿命，远超行业基础型TYPE-C连接器（通常5000次），达到工业级可靠性标准。
实现原理：采用镀金厚度≥30μin的接触端子，搭配高弹性磷青铜材质，可减少插拔过程中的磨损与氧化；端子接触区域采用“圆弧凸点”设计，保证每次插拔时接触压力均匀，避免局部过度磨损，确保10000次循环后接触电阻仍≤30mΩ，信号传输稳定性不受影响。

2. 温度适应范围

工作温度覆盖-25℃至+85℃，属于宽温工作级别：

低温性能：在-25℃环境下，连接器外壳采用的LCP（液晶聚合物）材料仍能保持刚性，避免低温脆裂；内部绝缘材料介电常数稳定，不会因低温导致信号衰减增加。
高温性能：+85℃高温下，贴片焊点的焊锡合金（如SAC305）不会出现软化，金属端子的弹性系数变化率≤5%，确保接触稳定性，适配汽车电子（座舱设备）、工业控制柜等高温工作场景。

三、应用场景与选型优势

1. 目标应用领域

消费电子：适配超薄平板电脑、无线充电器，7.90mm微型尺寸可满足设备轻薄化设计，10000次插拔寿命适配高频使用场景（如公共充电设备）。
工业控制：用于传感器、PLC模块，宽温特性可应对工厂车间的温度波动，板上双贴+4脚插板结构能抵抗设备振动带来的机械冲击。
汽车电子：适用于车载USB-C接口（如后排充电口），-25℃低温可应对冬季户外停车环境，+85℃高温能承受座舱内夏季暴晒后的温度，满足汽车电子可靠性标准。

2. 选型核心优势

性价比平衡：相比军工级TYPE-C连接器（通常20000次插拔，价格高3倍以上），JX24-BPS015-A以适中成本实现10000次寿命，兼顾可靠性与经济性。
兼容性强：24PIN全引脚配置完全兼容USB 3.2、PD 3.0协议，可支持最高100W充电功率与10Gbps数据传输，无需额外设计适配电路，降低研发成本。

四、技术细节与质量控制

1. 材料选型

外壳：采用阻燃等级UL94 V-0的LCP材料，具备耐高温、抗老化特性，同时满足RoHS环保要求，不含铅、镉等有害物质。
端子：高纯度磷青铜（Cu含量≥99.5%）基材，表面镀金+镍双层镀层，镍层（厚度≥50μin）用于防止基材氧化，金层（厚度≥30μin）确保低接触电阻与高耐磨性。
绝缘材料：端子间绝缘部分采用PBT材料，介电强度≥250VAC，体积电阻率≥10¹⁴Ω·cm，有效避免信号串扰与漏电风险。

2. 生产与检测标准

生产工艺：贴片引脚采用SMT高精度贴装标准，引脚共面度≤0.1mm，确保焊接时与PCB板完美贴合；插拔力控制在30-60N之间，既避免插拔过松导致接触不良，也防止过紧影响用户体验。
质量检测：每批次产品需通过三项核心测试——10000次插拔循环测试（监控接触电阻变化）、高低温循环测试（-25℃至+85℃循环50次，检查结构完整性）、盐雾测试（5%NaCl溶液喷雾48小时，验证镀层耐腐蚀性），不合格率控制在0.1%以下。
