解码Linux文件IO之JPEG图像原理与应用

news 2025/10/25 9:28:19

JPEG 基础概念

  • JPEG 的双重身份

    • 既是图像压缩编码标准：由联合图像专家组（Joint Photographic Experts Group）制定，1992 年发布，面向「连续色调静止图像」（如照片、风景图，含渐变色彩的静态图）。

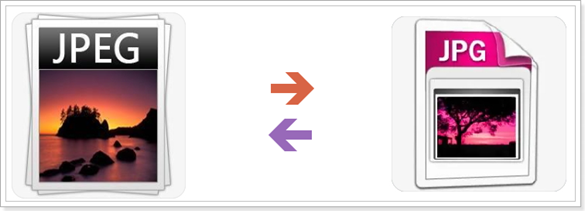

    • 也是图像文件格式：文件扩展名为 .jpg 或 .jpeg，两者完全等价（可互相重命名，文件内容不变）。

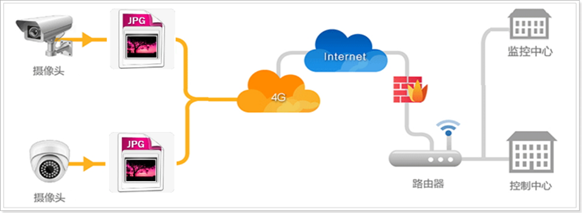

  • 核心优势：高压缩比JPEG 是有损压缩格式，在保证视觉效果接近原图的前提下，文件体积远小于 BMP（无压缩）等格式。例如一张 1024×768 的照片，BMP 约 2.25MB，JPEG 仅需 100-300KB，因此特别适合网络传输和移动设备存储。


  • 局限性因有损压缩，反复编解码会导致画质退化；不适合存储文字、图标等「像素级精确」的图像（易出现边缘模糊）。

核心编解码库：libjpeg

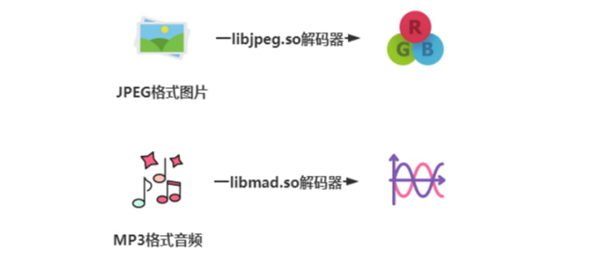

要处理 JPEG 文件（解码显示 / 编码生成），需使用专门的库 ——libjpeg，原因是 JPEG 文件经过压缩，无法像 BMP 那样直接读取像素数据。


libjpeg 关键特性

  • 开源免费：由独立 JPEG 小组（IJG）维护，官网：www.ijg.org。

  • 语言与兼容性：纯 C 语言实现，跨平台（Linux、Windows、嵌入式系统等），支持 JPEG 标准的所有核心功能（压缩、解码、渐进式显示等）。

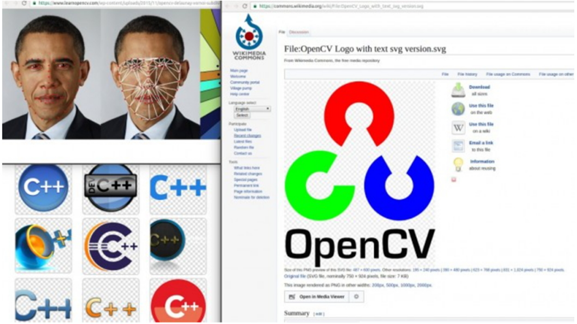

  • 工业级应用：许多知名库 / 工具的底层依赖 libjpeg，例如 OpenCV（计算机视觉库）读取 JPEG 图像时，就是通过 libjpeg 完成解码。


  • 非系统标准库：Linux、Windows 等系统默认不预装 libjpeg，需手动移植或安装后才能使用。

libjpeg 库移植（Linux 环境）

移植目的：将 libjpeg 源码编译为目标平台（如 ARM 开发板）可使用的库文件（动态库 .so 或静态库 .a），步骤分「下载→解压→配置→编译→安装」5 步。

步骤 1：下载源码

  • 官网下载最新稳定版，例如 jpegsrc.v9f.tar.gz（2024 年计划发布的稳定版，当前最新稳定版为 9e）。
  • 注意：选择「Unix 格式压缩包（.tar.gz）」，避免 Windows 格式（.zip）。

步骤 2：解压源码

  • 将压缩包传到 Linux 系统的非共享文件夹（共享文件夹可能因权限问题导致编译错误），例如 /home/lib/libjpeg_dir ，解压后找到自述文件README，打开README了解libjpeg库的使用规则。

  • 执行解压命令：

    # 格式：tar zxf 压缩包名
tar zxf jpegsrc.v9f.tar.gz

  • 解压后生成文件夹 jpeg-9f（源码目录）。

步骤 3：配置编译参数

配置的核心是指定「安装路径」和「目标平台」，通过源码目录下的 configure 脚本实现。

  • 先创建安装目录（用于存放编译后的库文件和头文件），建议与源码目录同级，例如：

    # 创建安装目录 libjpeg（绝对路径：/home/lib/libjpeg_dir/libjpeg）
mkdir /home/lib/libjpeg_dir/libjpeg

  • 进入源码目录，执行配置命令：

    cd jpeg-9f  # 进入源码目录
# 配置命令：--prefix 指定安装路径（必须绝对路径），--host 指定目标平台（ARM 开发板用 arm-linux）
./configure --prefix=/home/lib/libjpeg_dir/libjpeg --host=arm-linux

  • 配置成功标志：生成 Makefile 脚本（后续编译依赖此文件）和 jconfig.h（配置头文件）。

步骤 4：编译源码

  • 执行 make 命令，自动读取 Makefile 编译源码：

    make

  • 注意：编译过程中若出现错误（如「未定义函数」「权限不足」），需先解决错误（如安装依赖、检查配置参数），再重新编译。编译成功无报错，会生成 cjpeg（JPEG 编码器）、djpeg（JPEG 解码器）等工具，以及库文件的中间文件。

步骤 5：安装库文件

  • 执行 make install，将编译后的库文件、头文件安装到步骤 3 指定的 -prefix 路径：

    bash

    make install

  • 安装后目录结构（关键文件）：

    目录内容说明
    include/头文件：jpeglib.h（核心头文件，程序需包含）、jerror.h（错误处理）等
    lib/库文件：libjpeg.so（动态库，开发板运行需依赖）、libjpeg.a（静态库）
    bin/工具：cjpeg（BMP 转 JPEG）、djpeg（JPEG 转 BMP）等

移植后准备

将 include/ 和 lib/ 文件夹拷贝到自己的工程目录（如 project/），与源码文件（main.c）同级，方便后续开发维护：

project/
├─ include/  # 从安装目录拷贝的头文件
├─ lib/      # 从安装目录拷贝的库文件
└─ main.c    # 自己的 JPEG 处理代码

libjpeg 核心应用：JPEG 解码（LCD 显示必备）

要在 LCD 上显示 JPEG 图像，需先将 JPEG 压缩数据解码为「像素 RGB 分量」，再将 RGB 数据写入 LCD 显存。解码流程是开发核心，需理解并掌握，共 8 步，每步配完整代码 + 详细注释。

解码核心原理

JPEG 解码本质：将压缩的「DCT 系数、量化表」等数据，反向转换为「像素的 RGB 或 YCbCr 分量」（最终需转 RGB 适配 LCD）。

完整解码代码实现

#include <stdio.h>
#include <stdlib.h>
#include <jpeglib.h>  // libjpeg 核心头文件，必须包含
// 函数：解码 JPEG 文件，返回 RGB 像素数据（二维数组：[行][列×3]，3 代表 R、G、B 分量）
// 参数：
//   filename：待解码的 JPEG 文件路径（如 "./pic/test.jpg"）
//   width：输出参数，用于存储解码后图像的宽度（像素数）
//   height：输出参数，用于存储解码后图像的高度（像素数）
// 返回值：
//   成功：RGB 像素数据指针（需手动 free 释放）
//   失败：NULL
unsigned char* jpeg_decode(const char* filename, int* width, int* height) {// -------------------------- 步骤 1：创建解码对象与错误处理对象 --------------------------// 定义 JPEG 解码结构体（存储解码过程的所有信息）和错误处理结构体struct jpeg_decompress_struct cinfo;struct jpeg_error_mgr jerr;  // 错误处理对象，用于捕获解码中的错误// 关联错误处理对象：将错误处理结构体绑定到解码对象，让解码错误能被捕获cinfo.err = jpeg_std_error(&jerr);// 创建解码对象：初始化解码结构体，分配内部资源// 参数：&cinfo - 解码结构体指针（必须非 NULL）// 返回值：无（若失败会通过 jerr 触发错误）jpeg_create_decompress(&cinfo);// -------------------------- 步骤 2：打开 JPEG 文件并绑定到解码对象 --------------------------// 以二进制方式打开文件（JPEG 是二进制文件，必须用 "rb"，避免文本模式转换换行符）FILE* infile = fopen(filename, "rb");if (infile == NULL) {fprintf(stderr, "错误：无法打开文件 %s\n", filename);jpeg_destroy_decompress(&cinfo);  // 打开失败，先释放解码对象return NULL;}// 将文件指针绑定到解码对象：告诉 libjpeg 从哪个文件读取压缩数据// 参数：//   &cinfo - 解码结构体指针//   infile - 已打开的文件指针（必须是 "rb" 模式）// 返回值：无jpeg_stdio_src(&cinfo, infile);// -------------------------- 步骤 3：读取 JPEG 文件头，获取图像信息 --------------------------// 读取文件头（包含图像宽、高、色彩空间等信息），并将信息存入 cinfo// 参数：//   &cinfo - 解码结构体指针//   TRUE   - 强制读取完整文件头（若为 FALSE，仅读取部分信息）// 返回值：//   JPEG_HEADER_OK - 读取成功//   其他值 - 读取失败（如文件不是 JPEG 格式）jpeg_read_header(&cinfo, TRUE);// 从 cinfo 中提取图像宽高，赋值给输出参数*width = cinfo.image_width;    // 解码后图像宽度（像素）*height = cinfo.image_height;  // 解码后图像高度（像素）printf("JPEG 图像信息：宽=%d 像素，高=%d 像素\n", *width, *height);// -------------------------- 步骤 4：（可选）设置解码参数 --------------------------// 若用默认参数（如输出 RGB 色彩、不缩放图像），此步骤可省略// 示例：设置解码后输出 RGB 格式（默认可能为 YCbCr，需手动指定）cinfo.out_color_space = JCS_RGB;  // JCS_RGB 表示输出 RGB 分量cinfo.output_components = 3;      // 每个像素 3 个分量（R、G、B）// -------------------------- 步骤 5：开始解码 --------------------------// 初始化解码流程，准备读取像素数据（需在读取扫描线前调用）// 参数：&cinfo - 解码结构体指针// 返回值：无（若失败触发错误）jpeg_start_decompress(&cinfo);// -------------------------- 步骤 6：循环读取每行像素数据 --------------------------// 计算每行像素的字节数：宽度 × 每个像素分量数（RGB 为 3）int row_stride = *width * 3;  // 一行数据的总字节数// 分配缓冲区：存储一行像素数据（因 libjpeg 推荐每次读一行，避免内存浪费）// 缓冲区类型为 unsigned char*[]（二维数组，每行一个指针）unsigned char* buffer[1];  // buffer[0] 指向一行数据的首地址buffer[0] = (unsigned char*)malloc(row_stride);  // 分配一行内存if (buffer[0] == NULL) {fprintf(stderr, "错误：无法分配行缓冲区\n");jpeg_abort_decompress(&cinfo);  // 终止解码fclose(infile);jpeg_destroy_decompress(&cinfo);return NULL;}// 分配总像素缓冲区：存储整个图像的 RGB 数据（高度 × 每行字节数）unsigned char* rgb_data = (unsigned char*)malloc(*height * row_stride);if (rgb_data == NULL) {fprintf(stderr, "错误：无法分配 RGB 总缓冲区\n");free(buffer[0]);jpeg_abort_decompress(&cinfo);fclose(infile);jpeg_destroy_decompress(&cinfo);return NULL;}// 循环读取每行数据：从 JPEG 中读一行，存入 buffer，再拷贝到 rgb_dataint row_idx = 0;  // 当前读取的行号（从 0 开始）// 循环条件：当前已读行数（cinfo.output_scanline） < 总高度（cinfo.output_height）while (cinfo.output_scanline < cinfo.output_height) {// 读取一行像素数据到 buffer// 参数：//   &cinfo - 解码结构体指针//   buffer - 缓冲区指针（二维数组，每个元素指向一行）//   1      - 最大读取行数（这里设为 1，每次读一行）// 返回值：实际读取的行数（正常为 1，到最后一行可能小于 1）int read_rows = jpeg_read_scanlines(&cinfo, buffer, 1);if (read_rows > 0) {// 将当前行数据拷贝到总缓冲区的对应位置memcpy(rgb_data + row_idx * row_stride, buffer[0], row_stride);row_idx++;  // 行号自增}}// -------------------------- 步骤 结束解码 --------------------------// 释放解码过程中的临时资源（如量化表、DCT 系数缓冲区）// 参数：&cinfo - 解码结构体指针// 返回值：无jpeg_finish_decompress(&cinfo);// -------------------------- 步骤 释放资源 --------------------------free(buffer[0]);         // 释放行缓冲区jpeg_destroy_decompress(&cinfo);  // 销毁解码对象，释放所有内部资源fclose(infile);          // 关闭文件// 返回解码后的 RGB 数据return rgb_data;
}// 主函数：测试解码功能
int main() {const char* jpeg_path = "./pic/test.jpg";  // JPEG 文件路径int img_width, img_height;                 // 图像宽高unsigned char* rgb = NULL;                 // 存储解码后的 RGB 数据// 调用解码函数rgb = jpeg_decode(jpeg_path, &img_width, &img_height);if (rgb == NULL) {fprintf(stderr, "解码失败\n");return -1;}// -------------------------- 后续操作：将 RGB 写入 LCD --------------------------// 此处省略 LCD 写入代码（需根据 LCD 驱动接口实现）// 核心逻辑：遍历 rgb 数组，将每个像素的 R、G、B 分量写入 LCD 对应坐标的显存printf("解码成功，RGB 数据大小：%d 字节（%d × %d × 3）\n", img_width * img_height * 3, img_width, img_height);// 释放 RGB 数据（使用完后必须释放，避免内存泄漏）free(rgb);return 0;
}

JPEG 编码流程

BMP 转 JPEG，需掌握 libjpeg 编码流程（核心 7 步），此处给出关键步骤与代码框架：

// 函数：将 BMP 的 RGB 数据编码为 JPEG 文件
// 参数：
//   rgb_data：BMP 解码后的 RGB 数据（[行][列×3]）
//   width：图像宽度（像素）
//   height：图像高度（像素）
//   jpeg_path：输出 JPEG 文件路径
//   quality：压缩质量（1-100，100 为最高质量，最小压缩）
// 返回值：0 成功，-1 失败
int bmp_to_jpeg(unsigned char* rgb_data, int width, int height, const char* jpeg_path, int quality) {// 步骤 1：创建编码对象与错误处理对象struct jpeg_compress_struct cinfo;struct jpeg_error_mgr jerr;cinfo.err = jpeg_std_error(&jerr);jpeg_create_compress(&cinfo);// 步骤 2：创建输出文件并绑定到编码对象FILE* outfile = fopen(jpeg_path, "wb");if (outfile == NULL) {fprintf(stderr, "无法创建 JPEG 文件\n");jpeg_destroy_compress(&cinfo);return -1;}jpeg_stdio_dest(&cinfo, outfile);// 步骤 3：设置编码参数（图像宽高、色彩空间、压缩质量）cinfo.image_width = width;          // 输入图像宽度cinfo.image_height = height;        // 输入图像高度cinfo.input_components = 3;         // 输入分量数（RGB 为 3）cinfo.in_color_space = JCS_RGB;     // 输入色彩空间（RGB）jpeg_set_defaults(&cinfo);          // 设置默认编码参数jpeg_set_quality(&cinfo, quality, TRUE);  // 设置压缩质量// 步骤 4：开始编码jpeg_start_compress(&cinfo, TRUE);// 步骤 5：循环写入每行 RGB 数据int row_stride = width * 3;         // 每行字节数unsigned char* buffer[1];buffer[0] = (unsigned char*)malloc(row_stride);if (buffer[0] == NULL) {fprintf(stderr, "分配缓冲区失败\n");jpeg_abort_compress(&cinfo);fclose(outfile);jpeg_destroy_compress(&cinfo);return -1;}int row_idx = 0;while (cinfo.next_scanline < cinfo.image_height) {// 从 RGB 总数据中拷贝一行到缓冲区（注意 BMP 可能是倒序，需调整行号）memcpy(buffer[0], rgb_data + (height - 1 - row_idx) * row_stride, row_stride);// 写入一行数据到 JPEG 文件jpeg_write_scanlines(&cinfo, buffer, 1);row_idx++;}// 步骤 6：结束编码jpeg_finish_compress(&cinfo);// 步骤 7：释放资源free(buffer[0]);jpeg_destroy_compress(&cinfo);fclose(outfile);return 0;
}

程序编译与开发板调试

编译命令解析

因 libjpeg 是第三方库，编译器默认找不到其头文件和库文件，需通过选项手动指定：

# 编译命令格式（ARM 开发板交叉编译）
arm-linux-gcc main.c -o jpeg_display -I ./include -L ./lib -ljpeg

各选项含义：

  • I ./include：指定头文件路径（./include 是工程中 libjpeg 头文件所在目录）；
  • L ./lib：指定库文件路径（./lib 是工程中 libjpeg 库文件所在目录）；
  • ljpeg：指定链接的库名（libjpeg.so 或 libjpeg.a，省略前缀 lib 和后缀 .so/.a）；
  • jpeg_display：生成的可执行文件名。

开发板调试注意事项

  • 动态库依赖：若使用动态库（libjpeg.so），需将 lib/libjpeg.so.9（或对应版本）拷贝到开发板的 /lib 目录：

    # 示例：通过 scp 拷贝动态库到开发板（假设开发板 IP 为 192.168.1.100）
scp ./lib/libjpeg.so.9 root@192.168.1.100:/lib/

  • 路径问题：JPEG 文件路径需与开发板上的实际路径一致（如开发板上 JPEG 存于 /root/pic/test.jpg，代码中路径需改为该地址）；

  • LCD 越界检查：在 LCD 显示时，需确保图像位置（x, y）+ 图像宽高 ≤ LCD 分辨率（如 LCD 为 800×480，则 x+width ≤ 800，y+height ≤ 480）。

实战注意事项

LCD 任意位置显示 JPEG

  • 完成 libjpeg 库移植；
  • 编写代码：调用 jpeg_decode 函数获取 RGB 数据，再调用 LCD 驱动函数（如 lcd_draw_pixel）将 RGB 数据写入指定位置；
  • 关键注意点：
    • 计算显示坐标：若要在（x0, y0）位置显示，需遍历 RGB 数据时，像素坐标为（x0 + x, y0 + y）（x 为 0~width-1，y 为 0~height-1）；
    • 越界判断：必须确保 x0 + width ≤ LCD_WIDTH 且 y0 + height ≤ LCD_HEIGHT，否则会写入 LCD 显存非法区域，导致显示错乱。

BMP 转 JPEG

  • 先解码 BMP 文件：读取 BMP 头文件，提取宽高和 RGB 数据（BMP 存储为「下到上」，需反转行顺序）；
  • 调用 bmp_to_jpeg 函数将 RGB 数据编码为 JPEG；
  • 测试验证：用 djpeg 工具（libjpeg 自带）将生成的 JPEG 转回 BMP，对比与原 BMP 的差异（因 JPEG 有损，会有细微差异）。

常见问题解决

  • 编译报错「找不到 jpeglib.h」：检查 I 选项是否指定正确的头文件路径，确保 include/ 下有 jpeglib.h；
  • 开发板运行报错「error while loading shared libraries: libjpeg.so.9: cannot open shared object file」：未将动态库拷贝到开发板 /lib 目录，或拷贝的版本不匹配；
  • 解码后图像颠倒：JPEG 解码后行顺序为「上到下」，若 LCD 要求「下到上」，需反转 RGB 数据的行顺序（如 rgb_data + (height - 1 - y) * row_stride）；
  • 编码后 JPEG 色彩异常：检查输入色彩空间是否为 JCS_RGB，确保 BMP 转 RGB 时未混淆 R、G、B 分量顺序。
