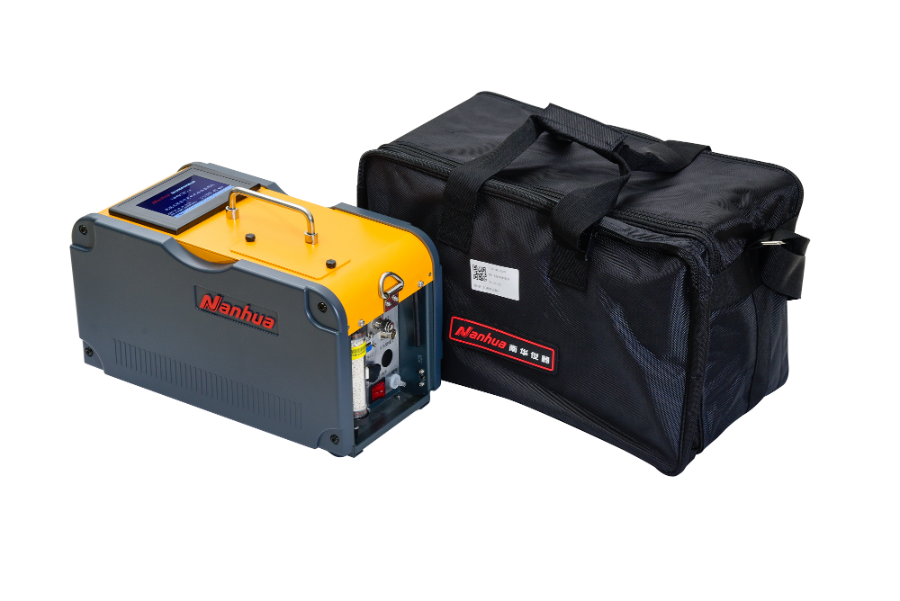

精准与安全并重！NHVOC-1 (C) 型便携式 VOCs 分析仪（PID + 催化氧化 - NDIR）深度解析

news 2025/10/25 8:02:35

一、技术原理：双核心模块的协同突破

NHVOC-1 (C) 采用PID（光离子化检测器）与催化氧化 - NDIR（非分散红外）双原理融合设计，针对复杂环境中的 VOCs 监测需求，实现 “快速筛查 + 精准拆分” 的双重目标：

PID 模块：通过紫外灯电离 VOCs 分子（如苯系物、酯类），秒级响应总 VOCs 浓度（以异丁烯计），量程覆盖 0.1-2000mg/m³，适合低浓度场景快速定性。
催化氧化 - NDIR 模块：
- 核心功能：通过催化氧化柱（260-380℃）将非甲烷总烃（NMHC）转化为 CO₂，NDIR 检测 CO₂浓度并换算为 NMHC 值（以碳计），量程 0-1000mg/m³。
- 技术优势：
  - 防爆安全：无需氢气，无明火风险，适用于化工园区、加油站等防爆场景；
  - 抗干扰能力：通过选择性催化氧化（如钯基分子筛催化剂），仅氧化 NMHC 而保留甲烷，避免传统 NDIR 设备因甲烷干扰导致的误判；
  - 合规性支撑：符合 HJ 1013-2018《固定污染源废气非甲烷总烃连续监测技术规范》，与 FID 仪器比对偏差≤10%。

数据联动逻辑：总 VOCs（PID）与 NMHC（催化氧化 - NDIR）形成互补，既能快速筛查高风险区域，又能精准拆分关键组分，解决单一原理设备 “测不全、分不清” 的痛点。

分析速度：单次检测周期≤60 秒，可同时输出总 VOCs、甲烷、NMHC 三项数据，1 小时内完成 10 个以上点位监测；
抗干扰能力：
- 湿度补偿：内置除湿装置（湿度≤40%），在湿度 85% 环境下 NMHC 检测偏差≤8%；
- 粉尘过滤：0.3μm 滤芯有效拦截颗粒物，适用于建筑工地、车间等多尘场景；
量程覆盖：
- PID：0.1-2000mg/m³（异丁烯计）；
- 催化氧化 - NDIR：0-1000mg/m³（以碳计），可扩展至 5000mg/m³。

实时显示与报警：5 英寸触控屏同步显示浓度值、超标状态（可自定义阈值），支持声、光、震动三重报警；
数据存储与导出：内置 32G 存储（50 万组数据），支持按时间 / 点位检索；检测完成后自动生成 PDF 报告（含仪器编号、检测人、GPS 定位），通过蓝牙 / USB 快速导出；
远程监控：可选配 WIFI 模块，与云平台实时连接，实现多设备集中管理和数据溯源。

核心需求：防爆区现场排查、泄漏源定位、治理设施效率验证；
应用价值：
- 无氢操作可直接进入装置区，10 分钟内完成一个点位的 “总 VOCs+NMHC” 检测，比传统 FID 设备效率提升 60%；
- 某石化企业用其监测油气回收管道，发现 NMHC 浓度异常升高（从 50mg/m³ 升至 200mg/m³），及时锁定阀门泄漏点。

核心需求：快速筛查超标企业、突发泄漏事件中的风险评估；
应用价值：
- 开机预热时间≤20 分钟，应急响应速度比实验室检测快 200 倍以上；
- 某化工园区异味事件中，设备抵达现场后 18 分钟完成检测，显示 NMHC 浓度 85mg/m³（远超应急阈值），指导指挥部迅速疏散人群。

核心需求：车间无组织排放监测、原辅材料 VOCs 含量验证；
应用价值：
- 便携设计适合狭小空间（如喷漆房、油墨储存区）移动检测，1 小时可完成 8-10 个点位巡检；
- 某印刷厂通过对比检测发现，使用低 VOCs 油墨后，车间 NMHC 浓度从 3.8mg/m³ 降至 1.2mg/m³，验证治理效果。

核心需求：油气回收系统效率评估、泄漏检测；
应用价值：
- 防爆设计支持油罐区直接采样，检测油气回收管道 NMHC 浓度，判断系统是否正常运行；
- 某加油站用其监测发现，某油罐回收泵出口 NMHC 浓度达 150mg/m³（标准≤25mg/m³），及时更换故障设备。

采样规范：
- 优先使用聚四氟乙烯采样管（避免吸附 VOCs），采样口距地面 1.5-2m，远离污染源干扰；
- 高湿度环境（＞85%）需启用除湿功能，否则 NDIR 检测器镜片可能结露，导致基线漂移。
校准要点：
- 每周用异丁烯标准气校准 PID 模块（偏差≤±3%），用甲烷标准气校准 NDIR 模块（偏差≤±5%）；
- 更换催化氧化模块后需重新校准，确保氧化效率≥99%（可通过丙烷标准气验证）。
环境适应性：
- 低温环境（＜0℃）需预热 30 分钟，避免催化氧化活性下降；
- 高温环境（＞40℃）需缩短连续工作时间（建议每 2 小时停机散热 10 分钟）。

型号	NHVOC-1(C)	NHVOC-1(P)	传统 FID 便携仪
原理	PID + 催化氧化 - NDIR	PID-NDIR	GC-FID
防爆认证	可选 Ex ib IIB T4 Gb	非防爆	需外接氢气钢瓶（防爆区禁用）
检测参数	总 VOCs、甲烷、NMHC	总 VOCs、甲烷	总烃、甲烷、NMHC
分析时间	≤60 秒	≤60 秒	5-10 分钟
氢气依赖	无	无	必需
适用场景	防爆区、应急监测、复杂组分分析	非防爆区、快速筛查	实验室级精准检测
维护成本	中（催化模块需定期更换）	低（无耗材）	高（氢气消耗、色谱柱维护）

按场景选择配置：
- 若需进入防爆区，优先选择 NHVOC-1 (C) 防爆款；
- 若仅需快速筛查且预算有限，可考虑 NHVOC-1 (P) 基础款（价格低 30%）。
关注校准与维护：
- 建议与厂家签订年度维护协议（含两次免费校准），确保数据准确性；
- 长期未使用时，每季度需通电预热 1 小时，防止催化模块失效。
规避常见误区：
- 卤代烃检测：PID 对二氯甲烷、三氯乙烯等卤代烃响应低，需结合其他方法（如 GC-MS）补充检测；
- 高沸点 VOCs：催化氧化模块对 C12 以上烃类氧化效率较低，若需检测此类物质，需搭配热脱附装置。

NHVOC-1 (C) 通过双原理融合与防爆设计，在安全敏感场景中实现了 VOCs 监测的 “精准、快速、可靠”，尤其适合对防爆性能和组分拆分有严格要求的工业领域。其技术创新不仅解决了传统设备的应用瓶颈，也为环境监测的智能化、便携化提供了新的思路。
