常规面光源在工业视觉检测上的应用

🎯常规面光源：工业视觉检测的 “均匀照明基石”

在工业视觉检测中，“均匀照亮” 是保障大面积工件成像质量的核心 —— 面对手机屏幕、PCB 板、金属薄板等大尺寸平面工件，普通条形光源、点光源易出现光照不均，导致局部过曝或阴影，影响缺陷识别与尺寸测量精度。而常规面光源凭借 “光照范围广、亮度均匀、发光平稳” 的优势，能为工业检测提供 “无死角” 的均匀照明，成为大面积工件视觉检测的 “基础标配”。今天就从基础特性入手，拆解它在 3 大核心工业场景的应用价值，再分享选型与使用技巧，帮你快速掌握这一 “工业照明刚需设备”。

🎯一、先搞懂：常规面光源为何适配工业视觉检测？核心是 “均匀性与广覆盖”

很多人误以为 “常规面光源只是‘大号平板灯’”，实则其设计完全贴合工业检测的精准需求，核心优势体现在三方面：

常规面光源由 LED 灯珠阵列、导光板、漫射板组成，可生成矩形 / 圆形的均匀发光面（尺寸从 100mm×100mm 到 1000mm×1000mm 不等），工作波长以可见光为主（支持紫外、红外定制），适配不同工业场景：

1. 光照高度均匀：发光均匀性≥90%，无明显光斑或阴影，能确保大面积工件各区域成像灰度一致，避免因光照差异导致的缺陷漏检；

2. 覆盖范围灵活：可根据工件尺寸定制发光面大小，从手机屏幕（150mm×80mm）到汽车门板（1000mm×500mm）均能适配，无需多光源拼接；

3. 发光稳定可控：支持亮度 0-100% 调节和脉冲触发，能匹配不同相机帧率与检测速度，同时低热量、长寿命（≥5 万小时），适配工业 24 小时连续生产。

简单说：如果把工业视觉系统比作 “工业质检扫描仪”，常规面光源就是 “均匀发光台”，用无死角的平稳光照，让大面积工件的缺陷与尺寸 “清晰呈现”。

🎯二、常规面光源的 3 大核心工业应用场景

常规面光源的 “均匀广覆盖” 特性，在工业大面积平面工件检测、透明 / 反光件成像、多工位同步照明等场景中表现突出，以下 3 个场景最具工业代表性，能直观体现其降本增效价值：

💥1. 场景 1：大面积平面工件外观缺陷检测 —— 无死角照明，揪出细微瑕疵

🌟核心需求

手机 / 电脑屏幕、PCB 电路板、金属薄板、塑料盖板等大面积平面工件，表面划痕、污渍、印刷缺陷（如套色偏差）常低至 0.1mm-0.5mm。若用非均匀光源，工件边缘与中心光照差异大，易导致边缘缺陷漏检；人工检测效率低，无法适配工业流水线量产需求。

✅常规面光源解决方案

选用高均匀度矩形面光源（发光面与工件尺寸匹配），采用 “背光 / 正光结合” 方式，让光线均匀覆盖工件表面，提升缺陷与背景的对比度。例如某手机厂检测 6.7 英寸屏幕盖板划痕：

• 痛点：用条形光源拼接照明，屏幕边缘光照亮度比中心低 30%，0.2mm 以下的边缘划痕漏检率达 25%，每天因划痕报废屏幕超 40 块，损失超 2 万元；人工复检每块需 10 秒，1000 块屏幕需 2.8 小时，2 名工人轮班仍赶不上产线速度。

• 落地效果：换用 200mm×120mm 高均匀度面光源（发光均匀性 95%），配合 500 万像素工业相机，屏幕全区域光照一致，0.1mm 以上划痕检出率 99.3%，漏检率降至 0.4%；每块检测时间缩短至 1.5 秒，1000 块仅需 0.4 小时，1 名工人即可监控，年节省报废成本超 700 万元。

✅适配场景

手机 / 电脑屏幕表面缺陷检测、PCB 板焊盘 / 线路瑕疵识别、金属薄板凹点 / 裂纹排查、塑料盖板印刷质量检测。

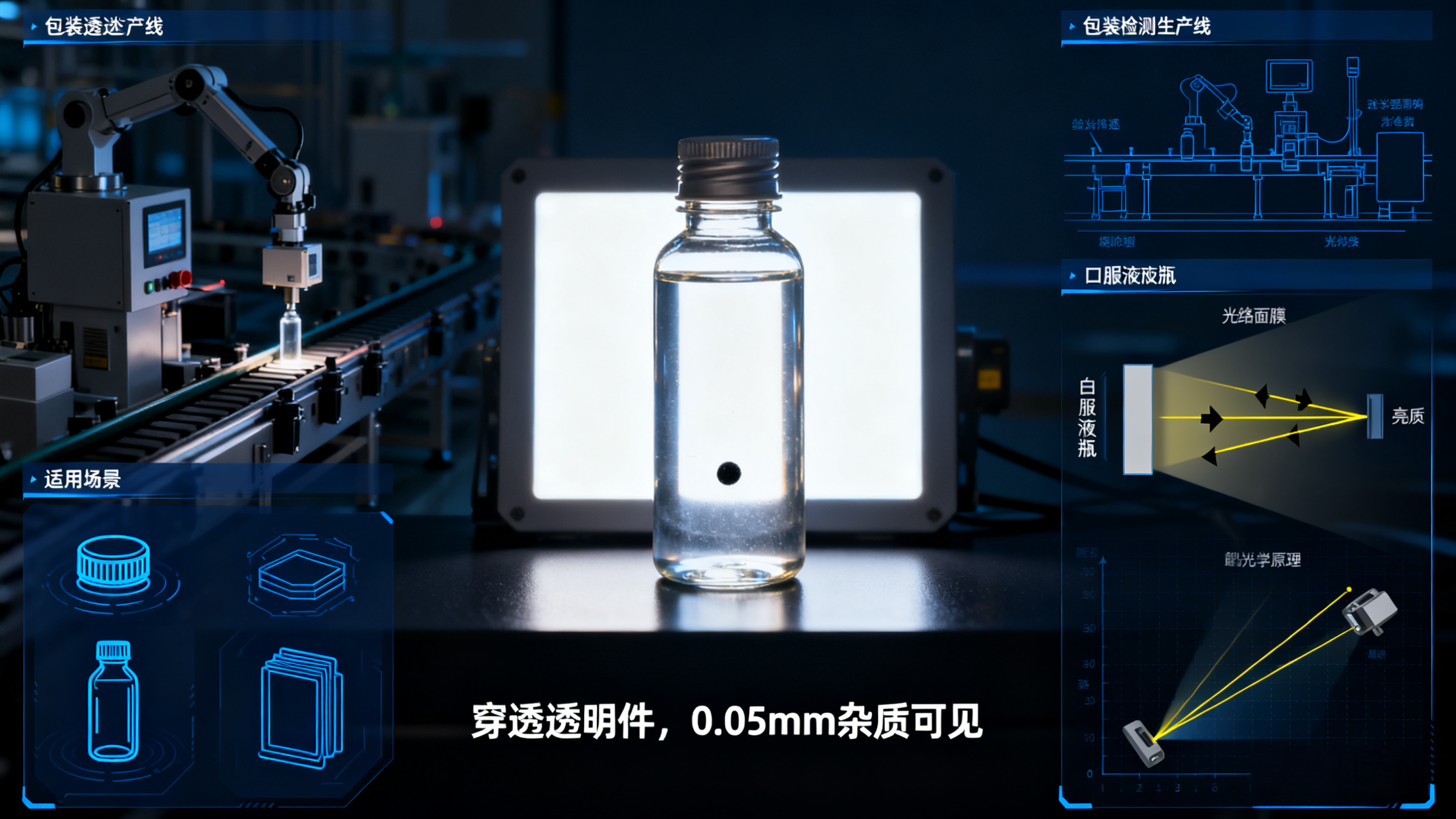

💥2. 场景 2：透明 / 半透明工件检测 —— 穿透照明，凸显内部细节

🌟核心需求

玻璃镜片、亚克力板材、塑料薄膜、锂电池隔膜等透明 / 半透明工件，需检测内部气泡、杂质、厚度不均等缺陷。普通光源照射时，光线易穿透工件导致成像对比度低，缺陷与背景难以区分；若遗漏这些缺陷，会影响产品透光性或结构强度（如锂电池隔膜破损导致短路）。

✅常规面光源解决方案

选用高亮度背光式面光源（亮度≥80000lux），将光源置于工件下方，利用 “缺陷遮挡光线形成阴影” 的原理，清晰呈现内部细节。例如某锂电池厂检测 1000mm×500mm 隔膜内部杂质：

• 痛点：用点光源背光照明，光线分散导致隔膜边缘杂质完全模糊，0.1mm 以上杂质漏检率达 30%，每天因隔膜杂质导致的电池短路超 20 组，损失超 1.5 万元；人工用强光照射检测，每平米隔膜需 5 分钟，效率远低于产线节拍。

• 落地效果：换用 1200mm×600mm 高亮度背光面光源，配合线阵相机扫描，隔膜内部 0.05mm 以上杂质检出率 99.5%，短路率降至 0.3%；每平米检测时间缩短至 30 秒，每天检测 100 平米隔膜仅需 5 小时，1 名工人即可操作，年节省成本超 500 万元。

✅适配场景

玻璃镜片内部气泡 / 杂质检测、亚克力板材厚度不均排查、塑料薄膜针孔识别、锂电池隔膜缺陷检测。

💥3. 场景 3：多工位同步照明 —— 广覆盖高效，适配流水线批量检测

🌟核心需求

工业流水线中，常需在同一工位对多件小尺寸工件（如连接器、微型传感器）同步检测，或对工件多面（如立方体零件的上下表面）同时成像。普通点光源 / 条形光源需多台拼接，易出现光照重叠或盲区，导致检测效率低；若工位空间有限，多光源安装难度大。

✅常规面光源解决方案

选用定制化大面积面光源（或多区域独立控光面光源），一次性覆盖多工位或工件多面，实现同步均匀照明。例如某电子厂检测连接器（6 个 / 组）外观缺陷：

• 痛点：用 6 台点光源分别照明每组连接器，光源间光照干扰导致 20% 的检测区域过曝，缺陷漏检率达 18%，每天报废连接器超 300 个，损失超 1 万元；多光源接线复杂，维护成本高，且占用工位空间。

• 落地效果：换用 300mm×200mm 多区域控光面光源（6 个独立发光区域对应 6 个连接器），每个区域亮度可单独调节，配合 200 万像素相机同步拍摄，缺陷检出率 99.2%，报废率降至 0.5%；每组检测时间缩短至 0.8 秒，每天检测 1 万组连接器仅需 2.2 小时，光源维护成本降低 60%，年节省成本超 350 万元。

✅适配场景

多工位小零件同步检测、立方体工件多面成像、批量连接器 / 传感器外观检测、流水线多产品并行照明。

🎯三、常规面光源工业应用的 3 个关键注意点

1. 按 “工件特性选参数”，不盲目追大尺寸：

• 平面缺陷检测：优先选 “高均匀性”（≥90%）面光源，发光面尺寸比工件大 10%-20%，避免边缘光照衰减；

• 透明件检测：选 “高亮度背光型”（亮度≥60000lux），搭配漫射板减少光线直射导致的反光；

• 多工位检测：选 “多区域独立控光” 型号，或根据工位布局定制发光区域，避免光照浪费；

  （提醒：工业场景中，发光面过大易增加能耗与成本，过小则导致边缘漏照，需精准匹配工件尺寸）。

1. 按 “工业环境做适配”，保障稳定性：

• 潮湿 / 粉尘环境：选防护等级 IP65 以上的密封式面光源，灯珠与外部环境隔离，避免短路损坏；

• 高温场景（如金属热处理后检测）：选耐高温面光源（工作温度 - 20℃-80℃），搭配散热风扇，防止亮度衰减；

• 高速流水线：选 “快速响应” 型号（脉冲触发响应时间≤1ms），匹配相机高帧率拍摄，避免运动模糊。

1. 按 “系统协同调参数”，提升检测效率：

• 亮度与曝光匹配：根据工件反光特性调节亮度（如金属件用低亮度正光，透明件用高亮度背光），配合相机曝光时间优化成像质量；

• 定期校准：每月用照度计检测面光源各区域亮度，偏差超过 10% 时及时调整，避免因光源老化导致检测精度下降；

• 安装角度：平面工件检测时，面光源与工件距离保持 50mm-100mm，避免距离过近导致边缘阴影，过远导致亮度不足。

🎯总结：常规面光源 —— 工业视觉 “大面积检测” 的刚需照明设备

在工业视觉检测中，常规面光源虽没有点光源的聚焦性、条形光源的灵活性，却凭借 “均匀广覆盖” 的核心优势，成为大面积平面工件、透明件、多工位检测的 “不可替代者”。它能以无死角的均匀光照，解决工业检测 “边缘漏检、透明件看不清、多工位效率低” 的痛点，助力企业提升检测精度、降低成本。

选面光源前，先明确 “工业场景（电子 / 新能源）、工件类型（平面 / 透明）、检测需求（缺陷 / 尺寸）”，再匹配发光面尺寸、均匀度、亮度等参数，就能用合理成本实现工业级的高效检测。
