软件无线电关键技术--基带QPSK 调制技术

        数字正交调制以0、1 比特流为调制信号，其过程就是将原始数据按照一定的规则映射至IQ坐标系，而后经过DAC 转为模拟信号后才能进行后续的IQ调制。

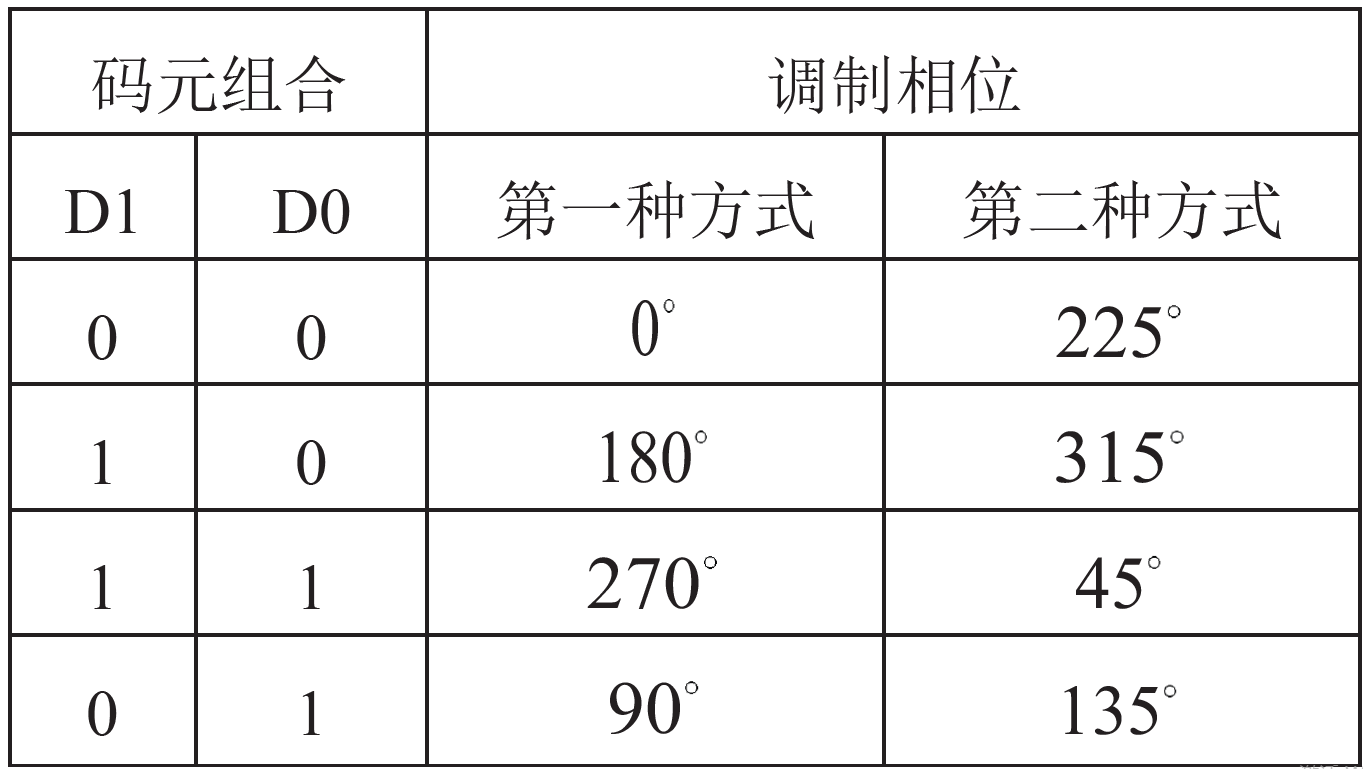

数字IQ调制完成了符号到矢量坐标系的映射，映射点一般称为星座点，具有实部和虚部。从矢量角度讲，实部与虚部是正交的关系。QPSK 用两个比特去表示相位信息，其映射关系如下表所示：

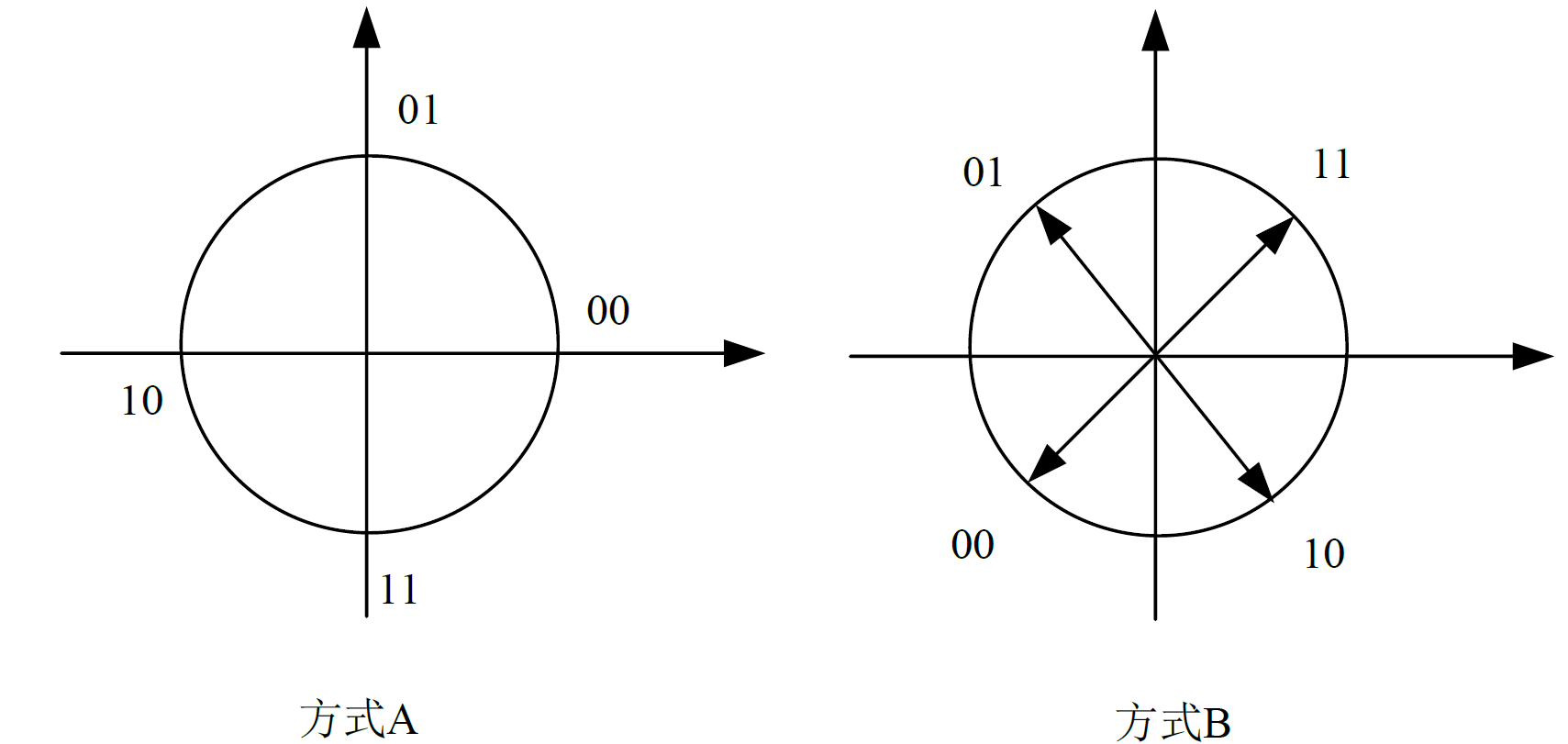

        两种方式在星座图中的映射如图所示：

        一般多采用B方式，将B方式中码元信息映射到极坐标系中，11 映射为（1，1），01 映射为（-1，1），00 映射为（-1，-1），10 映射为（1，-1）。数字调制信号产生后需经DAC处理后即可进行上变频等操作。

        以11 码元为例，经数模转换后，IQ两路信号都为A(t)，其中A为信号的幅值，t表示当前信号是连续的模拟信号。IQ 调制后见下式。

        可以看出相位信息已经进入载波中。同理，其他码元也做同样操作，其相位信息都会存入到载波中，至此整个调制过程完成。
