EtherCAT转EtherNet/IP工业PLC网关：实现PLC与底层设备的无缝协同控制

一、项目背景与核心挑战

某汽车零部件制造工厂在产线升级过程中，面临设备通信协议不兼容的难题。车间内已部署大量EtherCAT从站设备，包括20台AGV物料运输小车、30个高精度倍加福编码器、15组雷赛步进机以及25台三菱伺服驱动电机；同时，工厂上层监控系统采用RockwellPLC与贝加莱工控机作为EtherNet/IP主站设备。不同协议导致：数据孤岛严重：底层设备数据无法实时上传至工控机，生产进度、设备状态需人工统计，信息滞后超2小时；

联动控制缺失：AGV小车无法接收PLC调度指令，物料运输路线需提前预设，产线柔性化不足，换线效率降低40%；

系统管理分散：各设备需独立配置，设备异常时排查耗时久，单次故障平均处理时间达3小时，年非计划停机损失超150万元。

远创智控YC-ECTM-EIP网关模块成为解决上述问题的核心突破口。

二、技术方案与系统架构

（一）核心设备部署

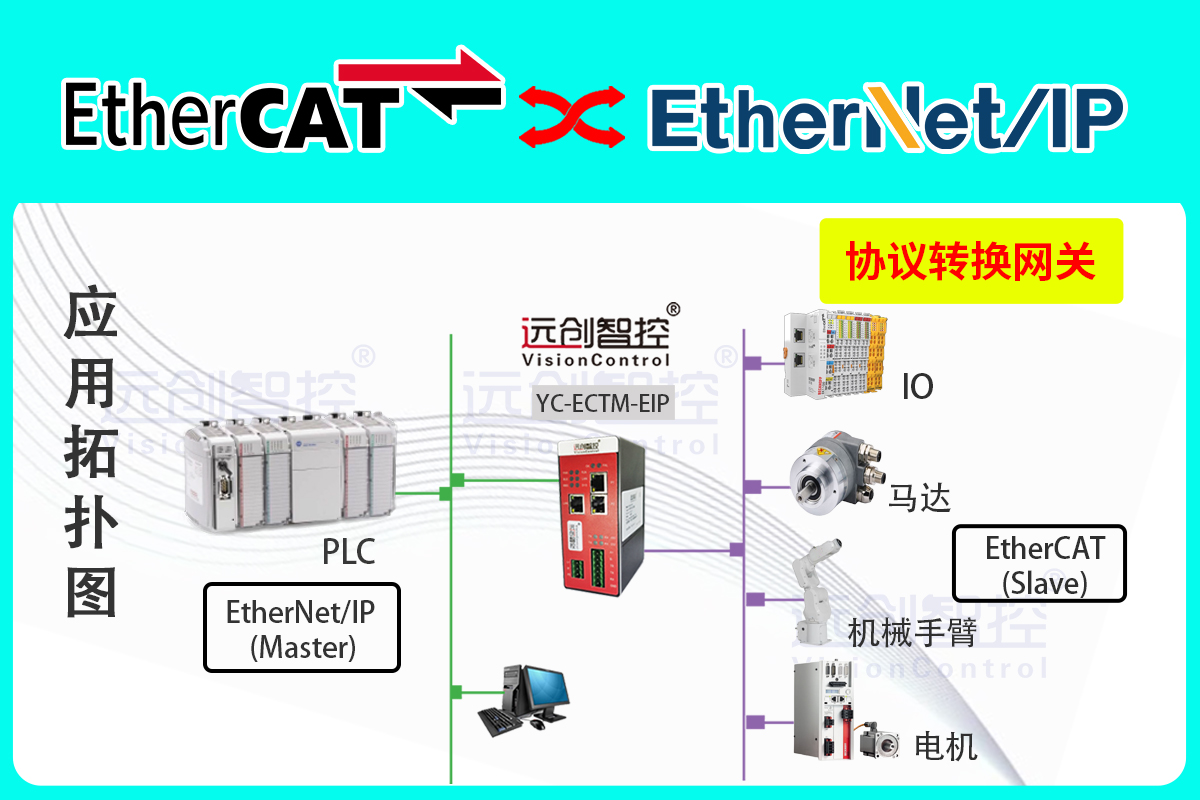

工厂在总控室及关键产线节点部署8台远创智控YC-ECTM-EIP网关，构建“设备-网关-监控中心”三层通信架构：

EtherCAT侧：网关作为主站，支持100Mbps高速通信，单台可接入64台从站设备，通过蓝色工业网线连接AGV小车控制器、编码器、步进机驱动器等；

EtherNet/IP侧：网关作为从站，适配RockwellPLC与贝加莱工控机主站，数据更新周期≤5ms，通过灰色网线接入工厂核心网络。

（二）协议转换与数据交互

通过远创智控专用配置软件，实现数据精准双向映射：

EtherCAT转EtherNet/IP：编码器的位置数据、伺服电机的转速与扭矩信息实时上传至工控机监控平台，数据传输准确率达99.99%；

EtherNet/IP转EtherCAT：PLC下发的AGV路径规划指令、步进机启停信号，经网关转换后0.3秒内驱动设备响应，确保产线高效协同。

三、应用成效与技术价值

（一）核心功能落地

全流程自动化管理：底层设备数据实时同步至上层监控系统，生产进度、设备状态实现可视化，异常预警响应时间缩短至10分钟，设备综合效率（OEE）提升25%；

柔性化生产升级：AGV小车可根据PLC动态调度指令调整运输路线，产线换线时间从2小时压缩至30分钟，订单交付周期缩短18%；

统一运维管控：通过工控机集中配置与监控设备，故障排查时间减少70%，年非计划停机时间降低至60小时，生产连续性显著增强。



（二）技术创新点

高实时性与稳定性：采用工业级FPGA芯片，数据处理延迟低至微秒级，支持-40℃至70℃宽温运行，MTBF超20万小时；

安全可靠设计：内置双重隔离防护，抗电磁干扰达IV级，支持数据加密传输，保障工业数据安全；

灵活扩展能力：兼容90%以上主流EtherCAT与EtherNet/IP设备，新增设备接入无需改造网络架构，配置时间＜20分钟。

四、行业应用与推广价值

远创智控YC-ECTM-EIP网关已在汽车制造、3C电子、锂电生产等行业验证成效，具备三大核心优势：

低成本改造：保留原有设备，改造成本仅为全系统更换方案的1/3；

标准协议适配：严格遵循EtherCAT与EtherNet/IP国际标准，确保通信兼容性；

生态赋能：为工厂接入数字孪生、预测性维护等智能制造应用奠定基础。

随着工业4.0深入推进，该协议转换网关将成为跨协议设备互联的核心组件，助力企业实现自动化、智能化转型升级。
