矽塔 SA8206 36V/2.5A 过压/过流保护芯片
一、产品定位：极致性价比的固定阈值保护方案
SA8206延续了SA8200系列的核心保护理念，但在参数配置和成本控制上进行了精准优化，为标准的5V系统提供了一个更加经济实惠的保护选择。

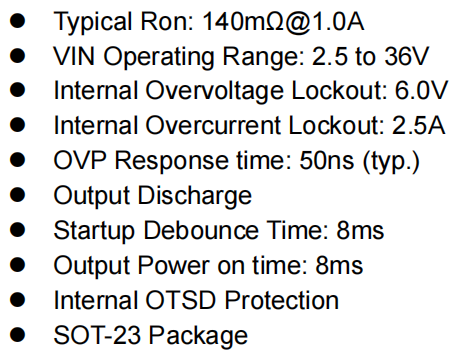

核心特性概览
- 固定保护阈值：6.0V过压保护，2.5A过流保护
- 平衡的性能参数：140mΩ典型导通电阻
- 极简外围需求：仅需0.1μF输入电容+1μF输出电容
- 成本优化封装：SOT-23三引脚封装
设计定位分析
SA8206面向对成本高度敏感的大规模消费电子应用：
- 固定阈值设计确保生产一致性和可靠性
- SOT-23封装最大化PCB面积利用率
- 适中的性能参数在成本和功能间取得最佳平衡
二、关键技术参数深度分析

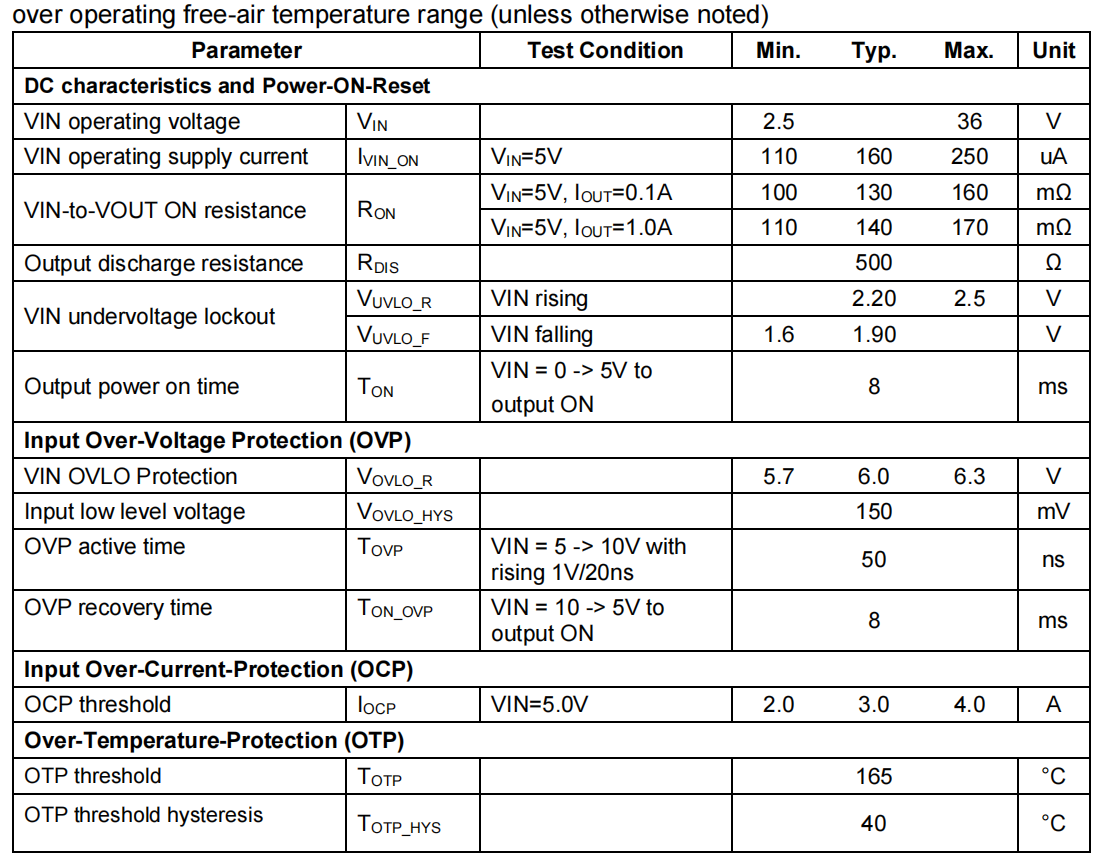

保护阈值特性

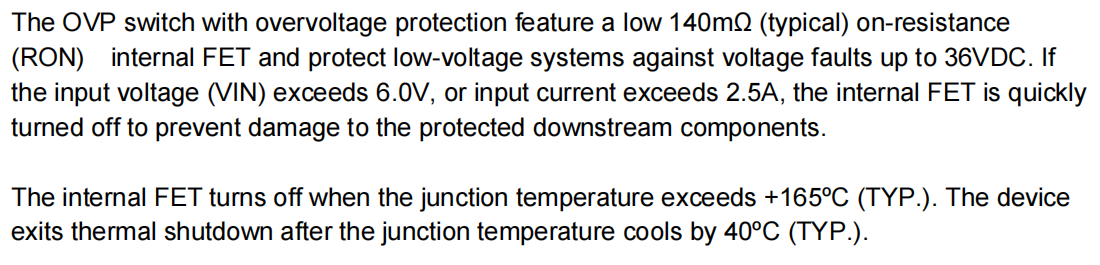

过压保护(OVP)：
- 阈值：6.0V（典型值），范围5.7V-6.3V
- 响应时间：50ns（典型），快速抑制电压尖峰
- 回差电压：150mV，防止振铃导致的误动作
过流保护(OCP)：
- 阈值：2.5A（典型值），范围2.0A-4.0A
- 宽阈值范围适应不同工艺偏差
- 满足大多数5V系统的峰值电流需求
导通特性分析
- 轻载效率：100mΩ@0.1A，优化低功耗应用
- 满载能力：140mΩ@1.0A，平衡散热与性能
- 温度特性：在-20°C至85°C范围内保持稳定
三、热设计与实际应用考量
散热能力评估

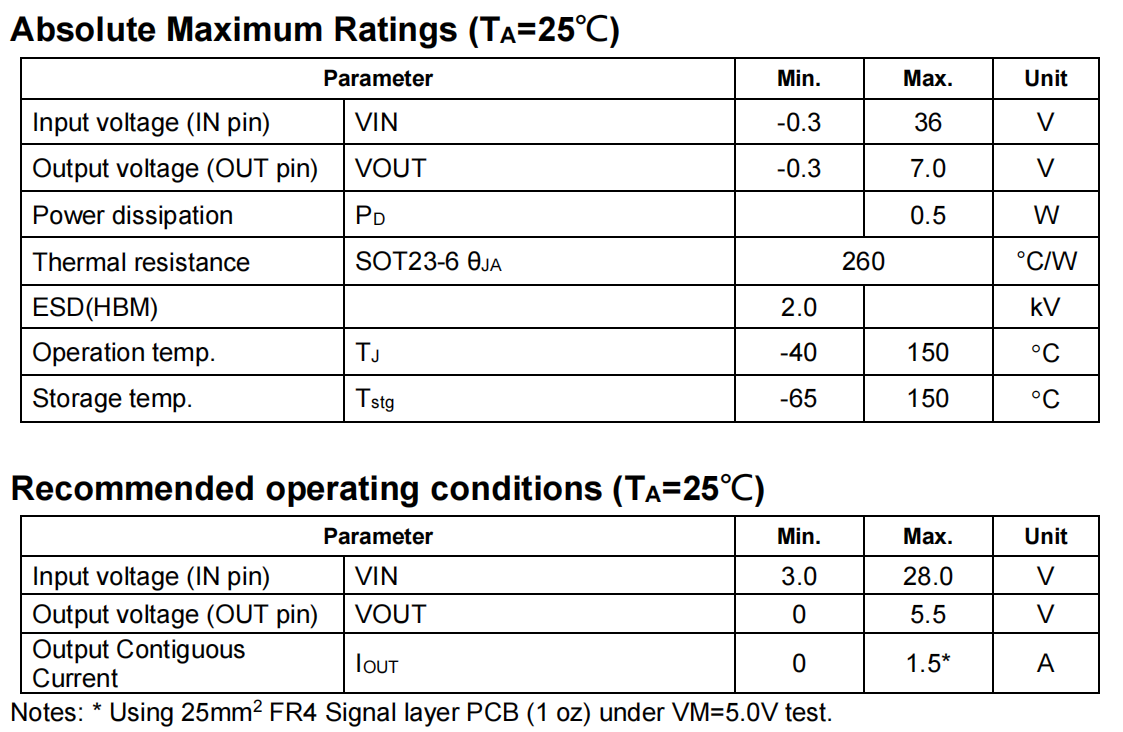

SOT-23封装热限制：
- 热阻θJA = 260°C/W
- 在1.0A负载下的功耗：P = I² × R = 1² × 0.14 = 0.14W
- 25°C环境温升：ΔT = 0.14 × 260 = 36.4°C
实际应用建议：
- 连续工作电流建议≤1.0A
- 高温环境下需要进一步降额使用
- 充分利用PCB铜箔面积辅助散热

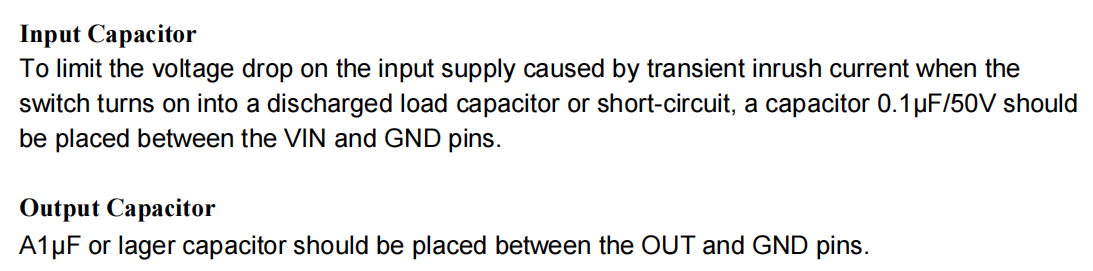

电容配置优化
输入电容：
- 仅需0.1μF，显著降低BOM成本
- 必须使用低ESR陶瓷电容
- 紧贴IN引脚布局，减少寄生电感
输出电容：
- 推荐≥1μF，提供负载瞬态响应
- 根据实际负载特性可适当调整
四、系统集成与设计要点
布局布线指南
三引脚布局优势：
- 布线简单，减少设计复杂度
- 适合高密度PCB布局
- 降低生产加工难度
关键注意事项：
- GND引脚必须通过宽走线连接至地平面对
- IN和OUT电容必须紧靠相应引脚
- 避免保护路径上存在任何串联阻抗
与后端负载的兼容性
容性负载启动：
- 8ms的启动时间提供足够的软启动周期
- 可安全驱动≤100μF的容性负载
- 更大容性负载需要评估浪涌电流风险
感性负载保护：
- 快速OVP有效抑制反电动势
- OCP提供持续的过载保护
五、应用场景与选型建议
典型应用领域
消费电子产品
- 便携式音响设备
- 移动电源输出保护
- 智能家居控制器
工业控制设备
- 传感器接口保护
- 低功率执行机构
- 工业手持终端
通信设备
- 路由器/交换机的USB端口
- 网络模块电源输入
- 基站辅助设备
成本效益分析
BOM成本优势：
- 相比SA8200系列节省15-20%芯片成本
- 外围元件成本降低约30%
- 整体保护方案成本极具竞争力
生产效益：
- 三引脚封装提升贴片效率
- 简化质检和测试流程
- 降低供应链管理复杂度
六、总结：SA8206的市场定位与技术价值
SA8206代表了保护芯片"够用就好"的设计哲学，在保证核心保护功能的前提下，通过精准的参数裁剪实现显著的成本优化。
核心价值体现
- 经济性：为价格敏感型应用提供可靠的保护方案
- 简洁性：三引脚设计极大简化系统设计
- 可靠性：继承系列产品的成熟保护架构
- 适用性：覆盖绝大多数标准5V应用场景
选型决策指南
选择SA8206当您的应用满足：
- 标准的5V供电系统
- 峰值电流需求≤2.0A
- 对成本高度敏感
- PCB空间极度受限
- 生产规模大，对一致性要求高
对于那些不需要可调阈值、故障报告等高级功能的标准应用，SA8206提供了一个"刚刚好"的保护解决方案，以极致的经济性实现可靠的系统保护。
