交互式UTM坐标查询工具：让地理坐标转换变得简单

一、什么是UTM坐标？为什么需要它？

1、经纬度系统的局限性

我们最熟悉的地理坐标系统是经纬度——用度、分、秒来表示地球表面任意位置。比如北京的坐标大约是北纬39.9°，东经116.4°。这种系统虽然直观，但在实际测量和工程应用中存在一些问题：

• 距离计算复杂：在经纬度系统中，1度经度的实际距离随纬度变化（赤道最长，两极为零）
• 投影变形：将球面地图展开成平面时会产生变形
• 数学计算繁琐：涉及球面三角学，计算复杂

2、UTM坐标系统的优势

UTM（Universal Transverse Mercator，通用横轴墨卡托投影）系统解决了这些问题：

• 使用米作为单位：直接以米表示位置，便于距离测量和计算
• 分带投影：将地球分为60个纵向带，每个带宽6度经度
• 减少变形：每个带内的投影变形控制在可接受范围内
• 工程友好：特别适合测绘、导航、军事和工程建设

简单来说：UTM就是把地球表面"切"成60个小块，每块单独展开成平面，用我们熟悉的直角坐标系来表示位置。

二、这个工具能做什么？

1、核心功能

1. 可视化坐标查询：在地图上点击任意位置，立即显示该点的经纬度和UTM坐标
2. 交互式标记：添加可拖动的标记点，拖动时坐标实时更新
3. 双坐标显示：同时显示经纬度（度）和UTM坐标（米）
4. 用户友好界面：右侧实时显示面板，左下角操作指南

2、应用场景

• 户外活动：徒步、登山时精确定位
• 工程建设：工地测量、施工放样
• 学术研究：地理信息系统(GIS)数据分析
• 导航规划：无人机航线、车辆路径规划

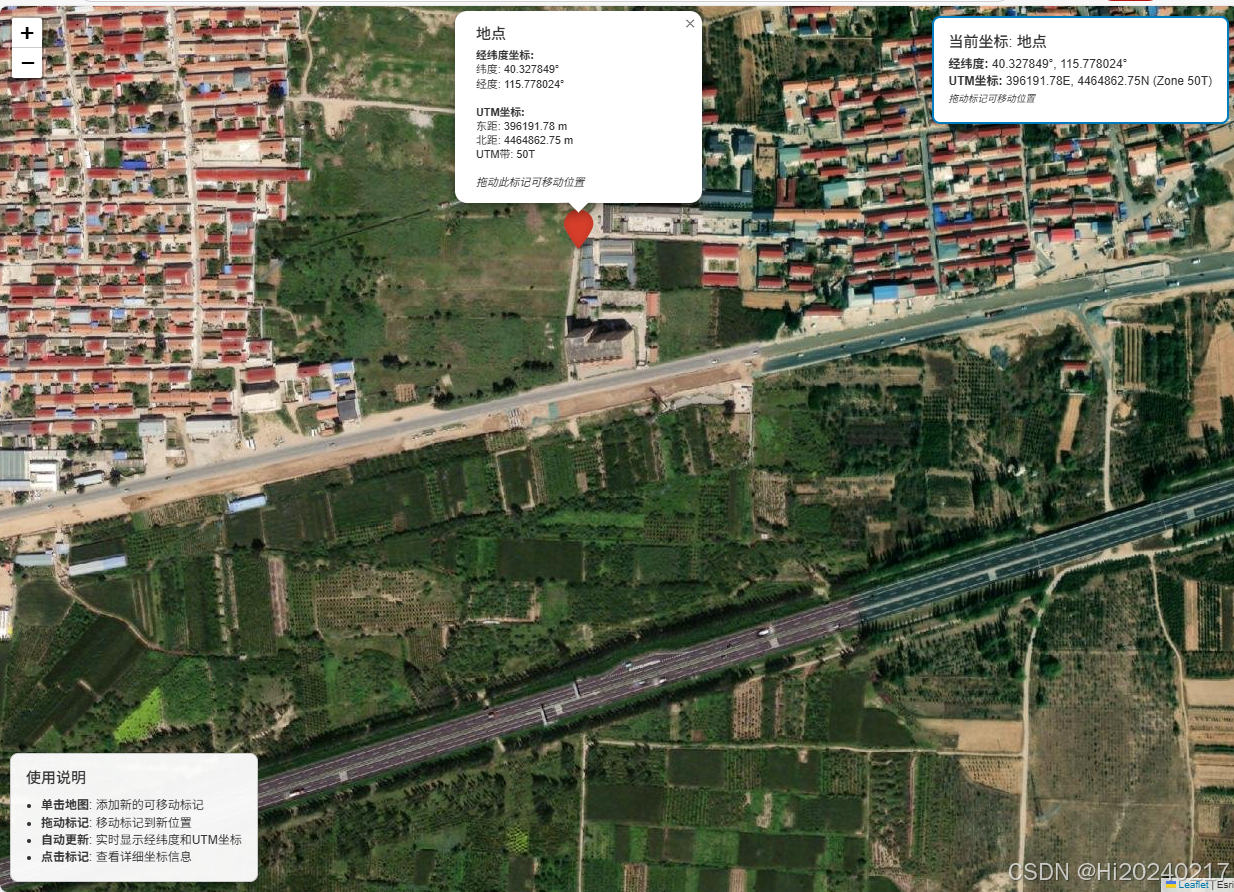

三、效果

四、如何使用这个工具？

1、基本操作步骤

1. 打开地图：运行程序后，会在浏览器中打开交互地图
2. 查看初始标记：地图上已有一个预设的标记点（默认在北京附近）
3. 添加新标记：点击地图任意位置添加新的坐标标记
4. 移动标记：拖动标记到新位置，坐标会自动更新
5. 查看详细信息：点击标记会弹出详细坐标信息窗口

2、坐标信息解读

当你点击或拖动标记时，会看到两组坐标：

经纬度坐标：

纬度: 40.327702°  （北纬为正，南纬为负）
经度: 115.778046° （东经为正，西经为负）

UTM坐标：

东距: 456123.45 m  （从中央经线向东的距离）
北距: 4467890.12 m （从赤道向北的距离）
UTM带: 50S         （第50带，南半球）

五、技术实现原理

1、核心算法：经纬度转UTM

UTM转换涉及复杂的数学计算，主要包括：

1. 分带计算：根据经度确定所在的UTM带（每6度一个带）
2. 投影变换：将球面坐标转换为平面直角坐标
3. 坐标偏移：为避免负值，东距加上500,000米假偏移

2、程序架构

# 主要组件
InteractiveUTMMap类
├── 地图初始化 (使用Folium库)
├── 交互标记系统
│   ├── 可拖动标记
│   ├── 实时坐标更新
│   └── 弹出信息窗口
├── 坐标转换引擎
│   ├── Python端转换 (utm库)
│   └── JavaScript端转换 (实时计算)
└── 用户界面├── 坐标显示面板└── 操作说明

3、关键技术点

1. 双向坐标转换：Python和JavaScript都实现了UTM转换，确保数据一致性
2. 事件驱动更新：标记拖动、地图点击等事件触发坐标实时更新
3. 响应式界面：坐标显示面板始终可见，提供即时反馈

六、代码使用指南

1、环境要求

pip install folium utm

2、自定义设置

你可以轻松修改地图的初始设置：

# 修改中心位置和缩放级别
map_creator = InteractiveUTMMap(center_lat=31.2304,    # 上海纬度center_lon=121.4737,   # 上海经度  zoom_start=12          # 缩放级别
)

3、扩展功能

这个工具可以进一步扩展：

• 批量坐标导入：从文件导入多个坐标点
• 距离测量：计算两点间的实际距离
• 坐标导出：将查询结果保存为CSV或KML格式
• 多投影支持：添加其他坐标系统如MGRS、State Plane等

七、实际应用示例

1、案例：户外徒步路线规划

假设你要规划一条山地徒步路线：

1. 在地图上点击起点位置，记录UTM坐标
2. 依次点击途径点，建立完整路线
3. 根据UTM坐标计算各段距离（直接相减即可）
4. 导出坐标供GPS设备使用

2、案例：工程测量

在建筑工地：

1. 使用全站仪测量得到UTM坐标
2. 在地图上标记关键点位置
3. 实时监控施工进度与设计图纸的吻合度
4. 生成坐标报告用于质量检查

八、完整代码

import folium
import utm
from folium import Popup
import jsonclass InteractiveUTMMap:def __init__(self, center_lat=39.9042, center_lon=116.4074, zoom_start=10):"""初始化交互式地图center_lat: 中心纬度 (默认北京)center_lon: 中心经度 (默认北京)zoom_start: 初始缩放级别"""self.map = folium.Map(location=[center_lat, center_lon],zoom_start=zoom_start,tiles='https://server.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}',attr='Esri')self.markers = []def add_interactive_marker(self, lat, lon, title="可移动标记"):"""添加可移动的标记点"""utm_coord = self.lat_lon_to_utm(lat, lon)popup_content = f"""<div style="font-family: Arial, sans-serif; min-width: 200px;"><h4>{title}</h4><b>经纬度坐标:</b><br>纬度: {lat:.6f}°<br>经度: {lon:.6f}°<br><br><b>UTM坐标:</b><br>东距: {utm_coord['easting']:.2f} m<br>北距: {utm_coord['northing']:.2f} m<br>UTM带: {utm_coord['zone']}{utm_coord['band']}<br><br><i>拖动此标记可移动位置</i></div>"""# 创建可拖动的标记marker = folium.Marker(location=[lat, lon],popup=folium.Popup(popup_content, max_width=300),tooltip=f"点击查看{title}坐标 - 可拖动",draggable=True,  # 启用拖动icon=folium.Icon(color='red', icon='info-sign', prefix='fa'))# 添加标记拖动事件self.add_drag_events(marker, title)marker.add_to(self.map)self.markers.append(marker)return markerdef add_drag_events(self, marker, title):"""为标记添加拖动事件"""# 获取标记的HTML IDmarker_id = marker.get_name()drag_js = f"""function setupDragEvents_{marker_id.replace('-', '_')}() {{var marker = {marker_id};marker.on('dragend', function(e) {{var newLat = e.target.getLatLng().lat;var newLng = e.target.getLatLng().lng;// 转换为UTM坐标var utm_coord = latLngToUTM(newLat, newLng);// 更新弹出窗口内容var newPopupContent = '<div style="font-family: Arial, sans-serif; min-width: 200px;">' +'<h4>{title}</h4>' +'<b>经纬度坐标:</b><br>' +'纬度: ' + newLat.toFixed(6) + '°<br>' +'经度: ' + newLng.toFixed(6) + '°<br><br>' +'<b>UTM坐标:</b><br>' +'东距: ' + utm_coord.easting.toFixed(2) + ' m<br>' +'北距: ' + utm_coord.northing.toFixed(2) + ' m<br>' +'UTM带: ' + utm_coord.zone + utm_coord.band + '<br><br>' +'<i>拖动此标记可移动位置</i>' +'</div>';// 更新标记的弹出窗口e.target.setPopupContent(newPopupContent);// 更新坐标显示面板updateCoordinateDisplay(newLat, newLng, utm_coord, '{title}');// 重新打开弹出窗口以显示新坐标e.target.openPopup();}});}}// 等待标记添加到地图后设置事件setTimeout(function() {{setupDragEvents_{marker_id.replace('-', '_')}();}}, 500);"""self.map.get_root().script.add_child(folium.Element(drag_js))def add_click_handler(self):"""添加地图点击事件处理"""click_js = """// 初始化地图点击事件function initClickHandler() {if (typeof window.map !== 'undefined') {window.map.on('click', function(e) {var lat = e.latlng.lat;var lng = e.latlng.lng;// 转换为UTM坐标var utm_coord = latLngToUTM(lat, lng);// 创建新的可拖动标记addNewDraggableMarker(lat, lng, utm_coord);// 更新坐标显示updateCoordinateDisplay(lat, lng, utm_coord, '新标记');});} else {setTimeout(initClickHandler, 100);}}// 添加新的可拖动标记function addNewDraggableMarker(lat, lng, utm_coord) {// 移除之前的临时标记if (window.tempMarker) {window.map.removeLayer(window.tempMarker);}var markerCount = (window.markerCount || 0) + 1;window.markerCount = markerCount;var popupContent = '<div style="font-family: Arial, sans-serif; min-width: 200px;">' +'<h4>标记 ' + markerCount + '</h4>' +'<b>经纬度坐标:</b><br>' +'纬度: ' + lat.toFixed(6) + '°<br>' +'经度: ' + lng.toFixed(6) + '°<br><br>' +'<b>UTM坐标:</b><br>' +'东距: ' + utm_coord.easting.toFixed(2) + ' m<br>' +'北距: ' + utm_coord.northing.toFixed(2) + ' m<br>' +'UTM带: ' + utm_coord.zone + utm_coord.band + '<br><br>' +'<i>拖动此标记可移动位置</i>' +'</div>';// 创建新的可拖动标记window.tempMarker = L.marker([lat, lng], {draggable: true,icon: L.AwesomeMarkers.icon({icon: 'info-sign',markerColor: 'blue',prefix: 'fa'})}).addTo(window.map).bindPopup(popupContent).openPopup();// 为标记添加拖动事件window.tempMarker.on('dragend', function(e) {var newLat = e.target.getLatLng().lat;var newLng = e.target.getLatLng().lng;var newUtmCoord = latLngToUTM(newLat, newLng);var newPopupContent = '<div style="font-family: Arial, sans-serif; min-width: 200px;">' +'<h4>标记 ' + markerCount + '</h4>' +'<b>经纬度坐标:</b><br>' +'纬度: ' + newLat.toFixed(6) + '°<br>' +'经度: ' + newLng.toFixed(6) + '°<br><br>' +'<b>UTM坐标:</b><br>' +'东距: ' + newUtmCoord.easting.toFixed(2) + ' m<br>' +'北距: ' + newUtmCoord.northing.toFixed(2) + ' m<br>' +'UTM带: ' + newUtmCoord.zone + newUtmCoord.band + '<br><br>' +'<i>拖动此标记可移动位置</i>' +'</div>';e.target.setPopupContent(newPopupContent);updateCoordinateDisplay(newLat, newLng, newUtmCoord, '标记 ' + markerCount);e.target.openPopup();});}// UTM转换函数function latLngToUTM(lat, lng) {var zone = Math.floor((lng + 180) / 6) + 1;var band = getUTMBand(lat);// 简化的UTM转换（用于演示）var latRad = lat * Math.PI / 180;var lonRad = lng * Math.PI / 180;var centralMeridian = ((zone - 1) * 6 - 180 + 3) * Math.PI / 180;var k0 = 0.9996;var a = 6378137.0;var e2 = 0.00669438;var N = a / Math.sqrt(1 - e2 * Math.sin(latRad) * Math.sin(latRad));var T = Math.tan(latRad) * Math.tan(latRad);var C = e2 * Math.cos(latRad) * Math.cos(latRad) / (1 - e2);var A = (lonRad - centralMeridian) * Math.cos(latRad);var M = a * ((1 - e2/4 - 3*e2*e2/64 - 5*e2*e2*e2/256) * latRad -(3*e2/8 + 3*e2*e2/32 + 45*e2*e2*e2/1024) * Math.sin(2*latRad) +(15*e2*e2/256 + 45*e2*e2*e2/1024) * Math.sin(4*latRad) -(35*e2*e2*e2/3072) * Math.sin(6*latRad));var x = k0 * N * (A + (1 - T + C) * A*A*A/6 + (5 - 18*T + T*T + 72*C - 58*e2) * A*A*A*A*A/120);var y = k0 * (M + N * Math.tan(latRad) * (A*A/2 + (5 - T + 9*C + 4*C*C) * A*A*A*A/24 +(61 - 58*T + T*T + 600*C - 330*e2) * A*A*A*A*A*A/720));return {easting: x + 500000,northing: y,zone: zone,band: band};}function getUTMBand(lat) {var bands = 'CDEFGHJKLMNPQRSTUVWXX';if (lat >= 84) return 'X';if (lat <= -80) return 'C';var bandIndex = Math.floor((lat + 80) / 8);return bands.charAt(Math.max(0, Math.min(bandIndex, bands.length - 1)));}function updateCoordinateDisplay(lat, lng, utmCoord, title) {var display = document.getElementById('coordDisplay');if (display) {display.innerHTML = '<h4>当前坐标: ' + title + '</h4>' +'<b>经纬度:</b> ' + lat.toFixed(6) + '°, ' + lng.toFixed(6) + '°<br>' +'<b>UTM坐标:</b> ' + utmCoord.easting.toFixed(2) + 'E, ' + utmCoord.northing.toFixed(2) + 'N (Zone ' + utmCoord.zone + utmCoord.band + ')<br>' +'<small><i>拖动标记可移动位置</i></small>';}}// 初始化点击处理器initClickHandler();"""self.map.get_root().html.add_child(folium.Element(f'''<script>{click_js}</script>'''))def lat_lon_to_utm(self, lat, lon):"""Python端的经纬度转UTM坐标"""try:utm_coord = utm.from_latlon(lat, lon)return {'easting': utm_coord[0],'northing': utm_coord[1],'zone': utm_coord[2],'band': utm_coord[3]}except Exception as e:print(f"坐标转换错误: {e}")return Nonedef add_coordinate_display(self):"""添加坐标显示面板"""display_html = '''<div id="coordDisplay" style="position: fixed; top: 10px; right: 10px; background: white; padding: 15px; border: 2px solid #007cbf;border-radius: 8px;font-family: Arial, sans-serif;font-size: 12px;z-index: 1000;max-width: 320px;box-shadow: 0 3px 10px rgba(0,0,0,0.2);"><h4 style="margin: 0 0 10px 0; color: #007cbf;">交互式坐标工具</h4><p style="margin: 0;">点击地图添加标记，拖动标记可移动位置</p></div>'''self.map.get_root().html.add_child(folium.Element(display_html))def add_instructions(self):"""添加使用说明"""instructions = folium.Element('''<div style="position: fixed; bottom: 10px; left: 10px; background: rgba(255,255,255,0.95); padding: 15px; border-radius: 8px;font-family: Arial, sans-serif;font-size: 12px;z-index: 1000;max-width: 280px;border: 1px solid #ccc;box-shadow: 0 2px 5px rgba(0,0,0,0.1);"><h4 style="margin: 0 0 10px 0; color: #333;">使用说明</h4><ul style="margin: 0; padding-left: 15px;"><li><b>单击地图</b>: 添加新的可移动标记</li><li><b>拖动标记</b>: 移动标记到新位置</li><li><b>自动更新</b>: 实时显示经纬度和UTM坐标</li><li><b>点击标记</b>: 查看详细坐标信息</li></ul></div>''')self.map.get_root().html.add_child(instructions)def create_map(self):"""创建完整的交互式地图"""# 添加坐标显示面板self.add_coordinate_display()# 添加使用说明self.add_instructions()# 添加一些初始的可移动标记点example_points = [(40.327702, 115.778046, "地点"),]for lat, lon, title in example_points:self.add_interactive_marker(lat, lon, title)# 最后添加点击事件处理self.add_click_handler()return self.mapdef main():"""主函数"""# 创建交互式地图实例map_creator = InteractiveUTMMap(center_lat=40.327702, center_lon=115.778046, zoom_start=10)# 生成地图my_map = map_creator.create_map()# 保存地图my_map.save("interactive_utm_map.html")print("交互式地图已保存为 'interactive_utm_map.html'")print("请在浏览器中打开该文件使用以下功能：")print("1. 单击地图任意位置添加新标记")print("2. 拖动标记到新位置")print("3. 实时查看经纬度和UTM坐标")if __name__ == "__main__":main()
