基线设计（Baseline Design）全流程拆解（二）

基线设计（Baseline Design）全流程拆解

---

---

前言

对于例外约束，一般靠代码，而不是靠约束来规避。

---

第一章 基线设计（Baseline Design）全流程拆解

对应原书 5.2 节，官方推荐的“三步走”时序收敛骨架

---

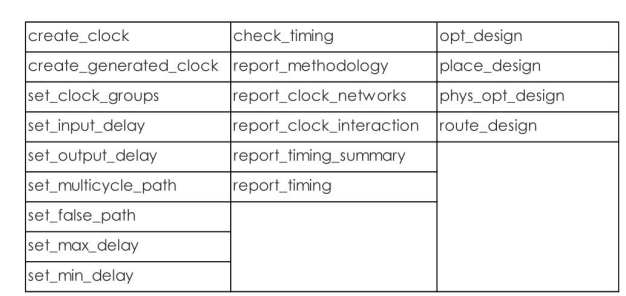

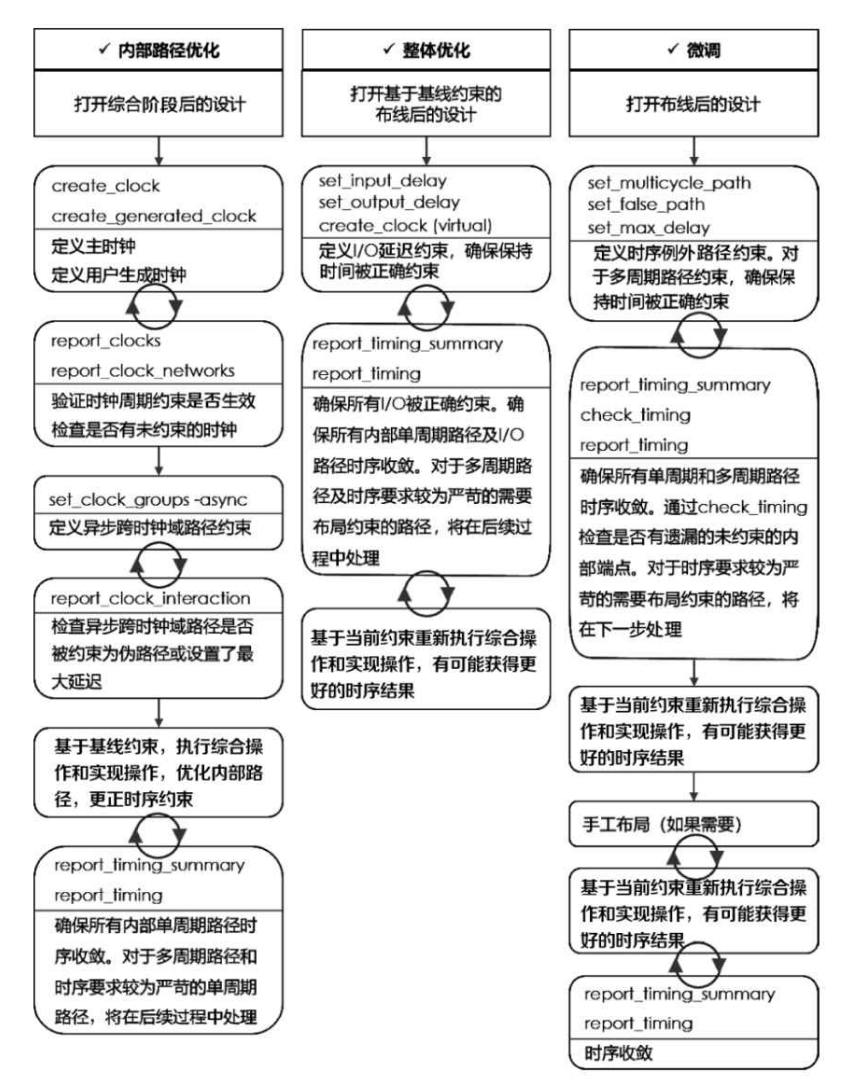

1.1 知识点：基线设计三大阶段

步骤	目的	门槛值	交付物
① 基线约束	让所有内部同步路径被正确约束	综合后 WNS ≥ -0.3 ns	只有时钟+异步组+明显伪路径
② 添加 IO 约束	让所有 IO 路径也被约束	实现后 WNS ≥ -0.3 ns	加入 set_input/output_delay
③ 添加例外约束	让多周期/虚假路径真正生效	最终 WNS ≥ 0 ns	最终冻结版 XDC

任何一步 WNS < -0.3 ns → 停！先修时序或 RTL

---

1.2 解析：为什么必须“-0.3 ns”红线

• 布局后 WNS < -0.3 ns 时，布线器几乎没有 slack 可借给保持时间修复 → 最终很难拉到 0 ns
• 官方经验值：-0.3 ns 是 “布线阶段还能拉回来” 的最后安全垫
• 若 -0.3 ns 仍达不到 → 必须先 逻辑优化/插流水线/换策略，而不是继续往下加约束

---

1.3 补充：三步走检查脚本（一键模板）

# Step-0 环境准备
open_run synth_1
set rpt_suffix [clock format [clock seconds] -format %m%d%H%M]# Step-1 基线体检
check_timing           -name chk_base_$rpt_suffix
report_methodology     -name ufdm_base_$rpt_suffix
report_clock_networks  -name clk_base_$rpt_suffix
report_timing_summary  -name ts_base_$rpt_suffix

脚本化→ nightly Jenkins 可自动判红：出现 Critical/Warning 即中断流水线

---

2.1 知识点：Timing Constraints Wizard（TCW）正确打开方式

1. 只在综合后网表打开 → 工具能 看到真实时钟端口
2. 第一阶段只填三类：
   • 主时钟 create_clock
   • 生成时钟 create_generated_clock
   • 异步时钟组 set_clock_groups -async
3. IO 延迟、多周期、false_path 先跳过 → 保证 baseline 纯净

---

2.2 解析：TCW 为何有时扫不出 GT/高速收发器时钟

• GT 的 RXOUTCLK/TXOUTCLK 藏在 IP 子层次，不是顶层端口
• TCW 默认 只扫顶层端口 → 会漏掉 RXOUTCLK/TXOUTCLK
• 结果：check_timing 报 no_clock → 真实频率可能 > 300 MHz，隐患极大

---

3.1 知识点：例外约束“三剑客”优先级

set_clock_groups > set_false_path > set_max/min_delay > set_multicycle_path

同一路径同时被多条命中 → 按上面顺序生效，后面的被忽略

---

3.2 解析：为什么“只写 -setup 不写 -hold”会翻车

• set_multicycle_path 3 -setup 只把建立捕获沿推后 2 周期
• 保持检查仍用默认捕获沿 → Hold Requirement = 1 周期 → 可能报假 Hold 违例
• 必须成对写：

  set_multicycle_path 3 -setup -end
  set_multicycle_path 2 -hold  -end   ;# 3-1=2


---
