如何设置等长的最大走线长度

目录

创建网络类

设置匹配长度规则

应用规则并布线

---

在Altium Designer 22 (AD22) 中设置等长线的“最长限制”，实际上是在 PCB规则与约束编辑器 中的 Matched Lengths规则 进行配置。下面是如何找到并设置它，以及相关的步骤。

设置等长规则与最大长度

在AD22中，通常通过设置等长规则组和匹配长度规则来管理等长线。关键步骤如下：

1. 创建网络类

：首先，将需要等长布线的相关网络（如DDR数据线、HDMI差分对等）归到一个网络类 (Net Class) 中。

• • 路径：主菜单

 Design -> Classes...。

 Net Classes 上右键，选择 Add Class，为新建的类命名（例如"Data_Bus"），然后将目标网络从左侧添加到这个类中。

1. 设置匹配长度规则

：

• • 路径：主菜单

 Design -> Rules...。

• • 在规则对话框中，找到

 High Speed -> Matched Lengths 规则。右键点击 Matched Lengths，选择 New Rule... 创建一个新规则。

• • 在规则约束中：
    • 在

 Where The Object Matches 区域，选择步骤1中创建的网络类。

• • • 在

 Constraints 区域，你需要关注 Tolerance（容差）。这个容差值通常是相对于组内最长的网络（AD会将其作为参考长度）来允许的偏差。例如，如果组内最长网络为1000mil，容差设为10mil，那么其他网络长度需在990mil至1000mil之间。

• • • 关于你提到的"最长限制"：Altium Designer的Matched Lengths规则本身通常

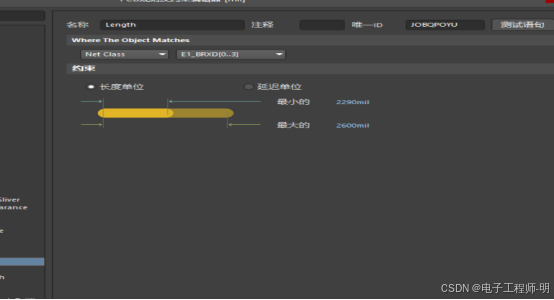

不直接提供一个硬性的"最大长度"字段来设定统一上限。它主要确保一组网络长度在指定的容差范围内匹配，并常以组内最长的网络为参考。如果你需要为这组网络设定一个绝对的最大长度，你可能需要结合使用 Length规则（在 High Speed 规则类别下）来设定一个上限。

1. 应用规则并布线

：规则设置好后，应用并关闭对话框。使用 交互式等长线调节 功能（快捷键 U+R 或 T+R）进行等长布线时，AD会依据你设置的规则来指示和约束布线长度。

实用操作技巧

• 查看网络长度

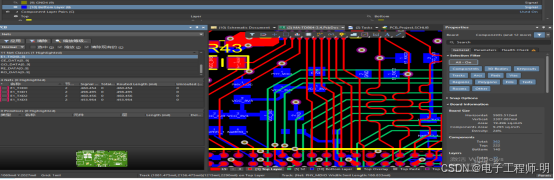

：在等长布线前或过程中，可通过 PCB 面板（在右下角 Panels 中打开）查看 Nets，并选择你创建的网络类，查看各网络当前长度，找出最长的网络作为参考。

• 等长布线时的目标长度

：使用交互式等长线调节时，按 Tab 键可打开设置。在 Target Length 来源中，选择 From Rules，AD便会使用你在规则中设定的约束（基于参考网络长度和容差）。

总结

在AD22中，设置等长的"最长限制"主要通过匹配长度规则和可能的长度规则配合实现。重点是：

• 匹配长度规则

 确保一组网络长度在容差范围内匹配，常以组内最长网络为参考。

• 若需设定绝对最大长度，可探索

长度规则。

希望这些信息能帮助你在AD22中顺利完成等长布线设置
