杰理SDK入门教程（五）：按键使用配置

杰理SDK IO按键与AD按键开发指南

杰理SDK提供了两种主流的按键实现方案：IO按键（基于GPIO电平检测）与 AD按键（基于ADC电压采样）。两者适用于不同的硬件设计场景，开发者可根据实际需求选择合适的方案。

---

一、IO按键配置与使用

核心原理

IO按键通过检测GPIO引脚的电平变化（如高/低电平切换）来识别用户的按键操作，属于数字信号检测方式。

配置步骤

1. 板级宏定义设置

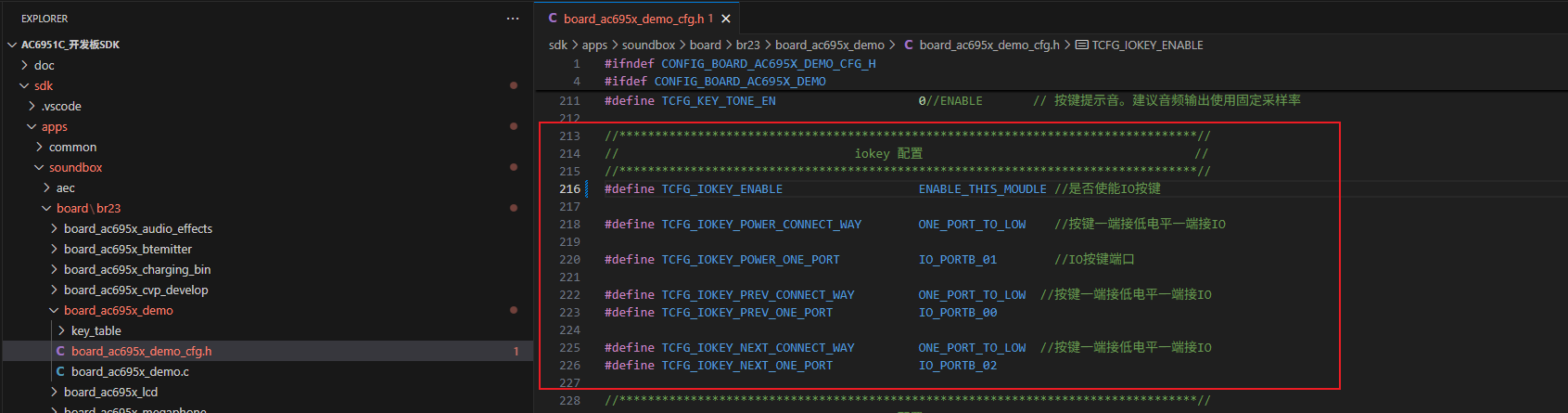

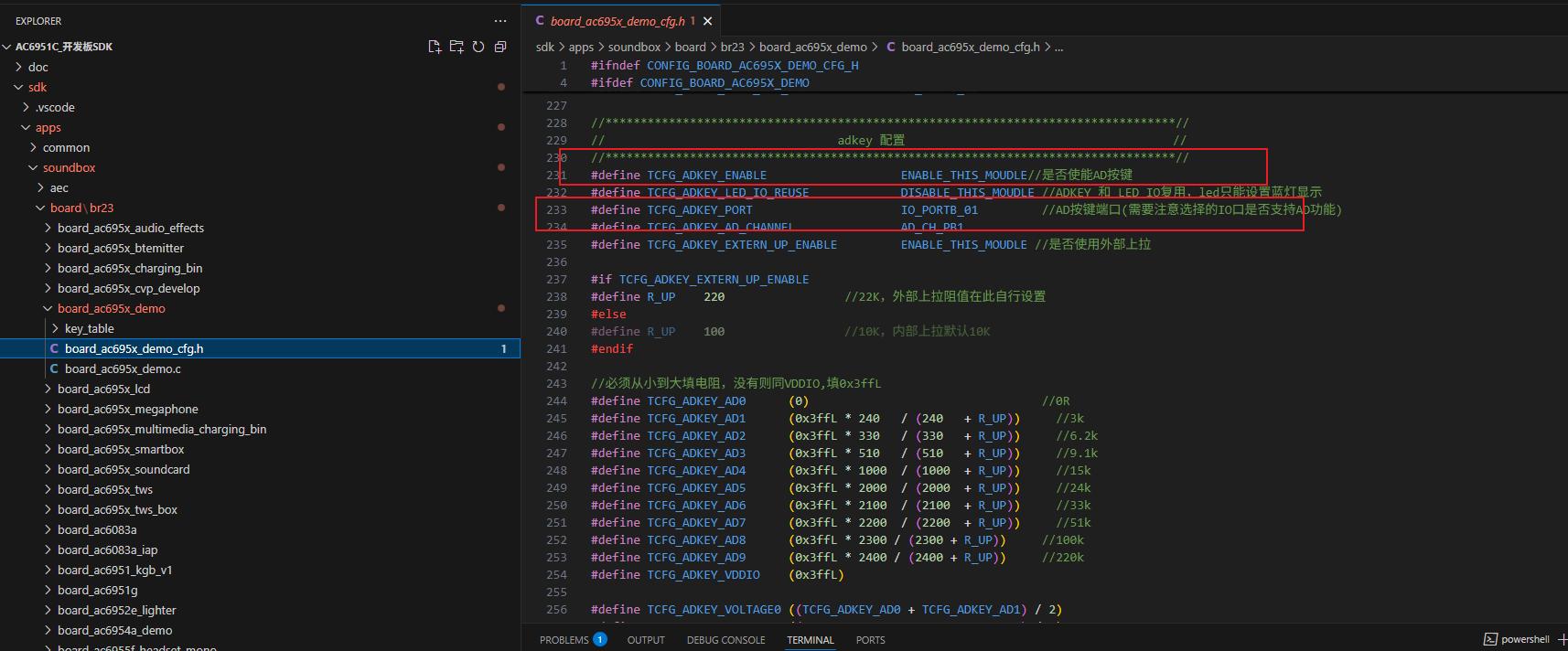

• 配置文件：board_ac695x_demo_cfg.h（板级配置头文件）
• 关键操作：通过宏定义设置IO按键的使能状态、GPIO引脚方向（输入/输出）及具体引脚编号。
• 默认配置：公版SDK默认使用 PB1引脚 作为IO按键输入端。


2. 硬件连接规范

• 按键一端需连接 GND（地），另一端连接配置的GPIO引脚（如PB1）。
• 当按键未按下时，引脚处于高电平（通过内部/外部上拉电阻）；按下时引脚被拉低至GND，触发电平变化检测。

---

二、AD按键配置与使用

核心原理

AD按键通过检测ADC（模数转换）采集的电压值变化来识别按键操作。其本质是利用不同按键按下时形成的 电阻分压电路，导致ADC引脚采集到的电压值不同，从而区分具体按键。

配置步骤

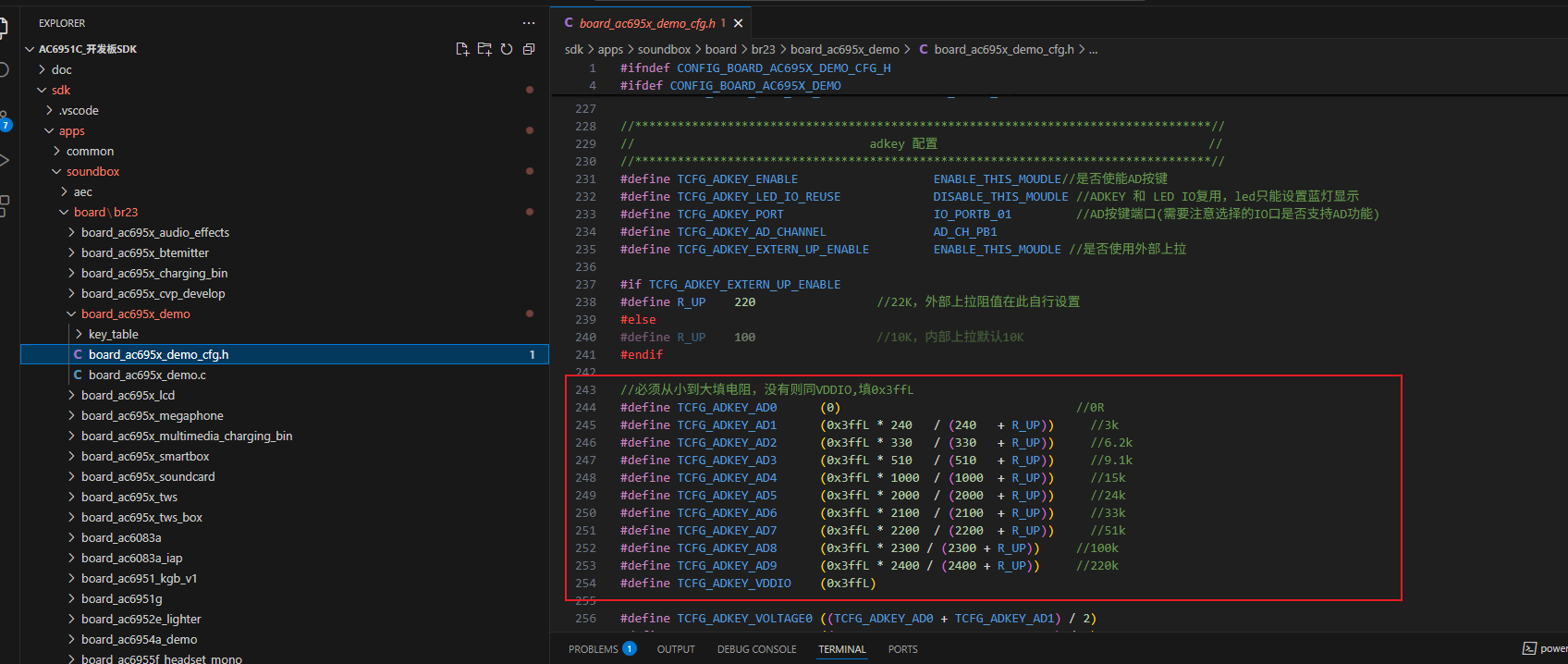

1. 功能使能与 硬件与通道配置

2. 键值与阻值适配

• 默认支持：SDK默认提供 10个AD键值（对应10个不同的电阻分压档位）。
• 硬件适配：开发者需根据实际电路中的电阻阻值（如按键串联电阻），调整驱动中的电压阈值判断参数（或直接使用SDK提供的默认阻值配置）。


二、按键功能配置

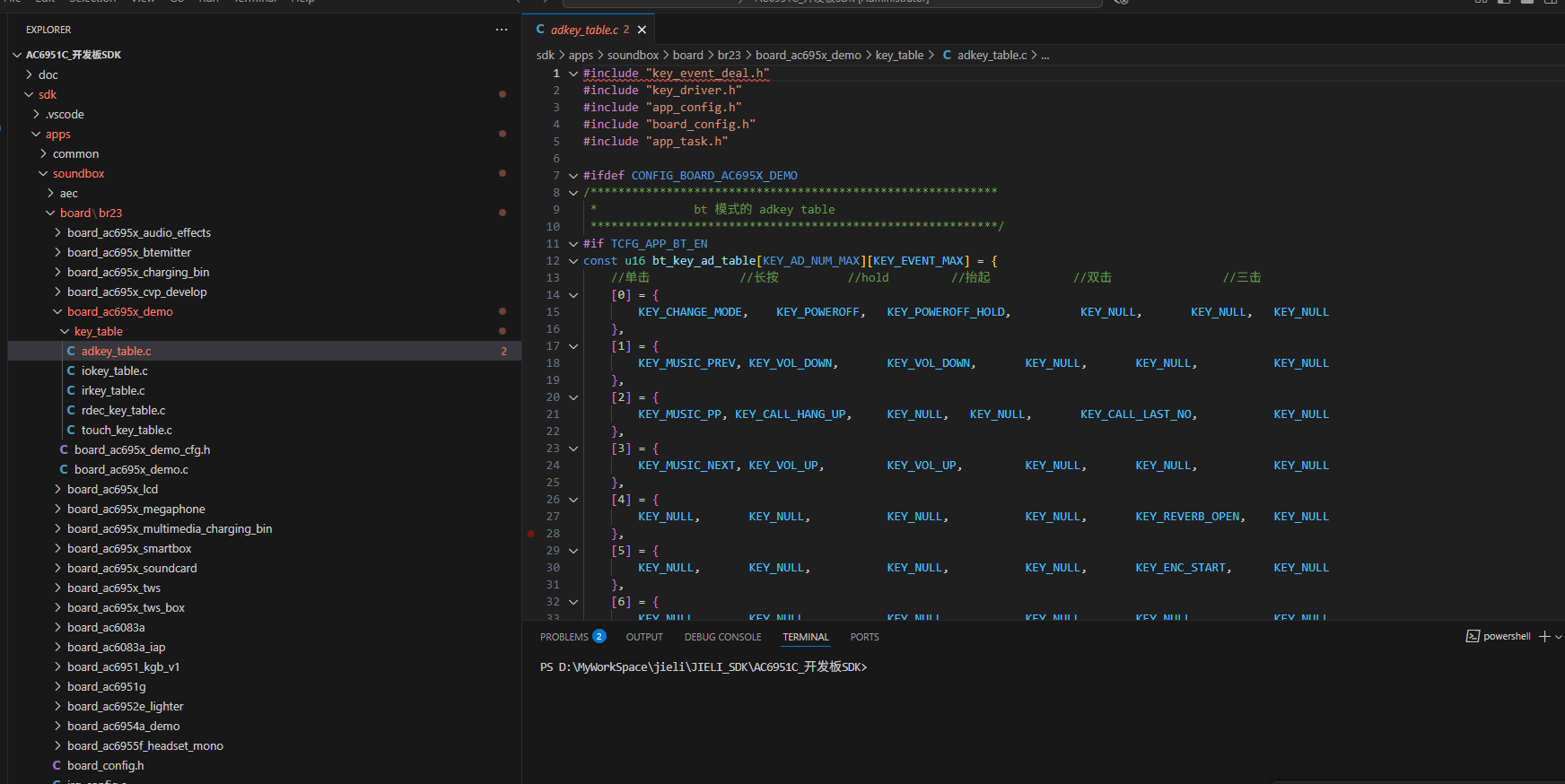

按键的功能主要是修改sdk\apps\soundbox\board\br23\board_ac695x_demo\key_table路径下的表
