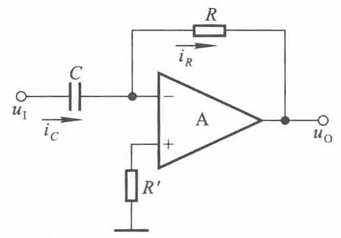

一、基本微分器电路

根据虚短虚断，故
$$i_c=i_R=C\frac{d{u}_I}{dt}$$
输出电压
$$u_o=-i_{R}R=-RC\frac{d{u}_I}{dt}$$
输出电压与输入电压的变化率成比例。

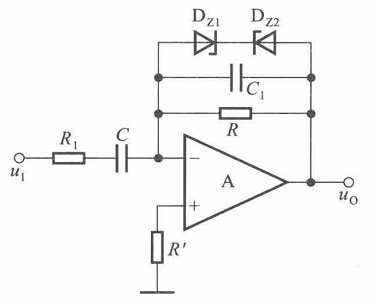

二、实用微分器电路

无论是输入电压产生阶跃变化，还是脉冲式大幅值干扰，都会使得集成内部的放大管进入饱和或截止状态，即使信号消失，三极管还是无法脱离原状态回到放大区，出现阻塞现象，电路不能正常工作。同时，由于反馈网络为滞后环节，它与集成运放内部的滞后环节相叠加，易于满足自激振荡的条件，使得电路不稳定。

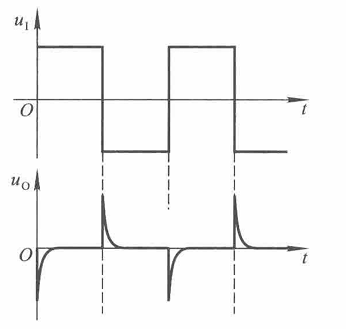

为了解决上述问题，可在输入端串联一个小阻值的电阻R1，以限制输入电流，也就限制了R中电流；在反馈电阻R上并联稳压二极管，以限制输出电压幅值，保证集成运放中的放大管始终工作在放大区，不至于出现阻塞现象。在R上并联小容量电容C1，起相位补偿作用，提供电路的稳定性。该电路的输出电压与输入电压成微分管理，若输入电压为方波，且RC<<T/2(T为方波的周期)，则输出为尖顶波。

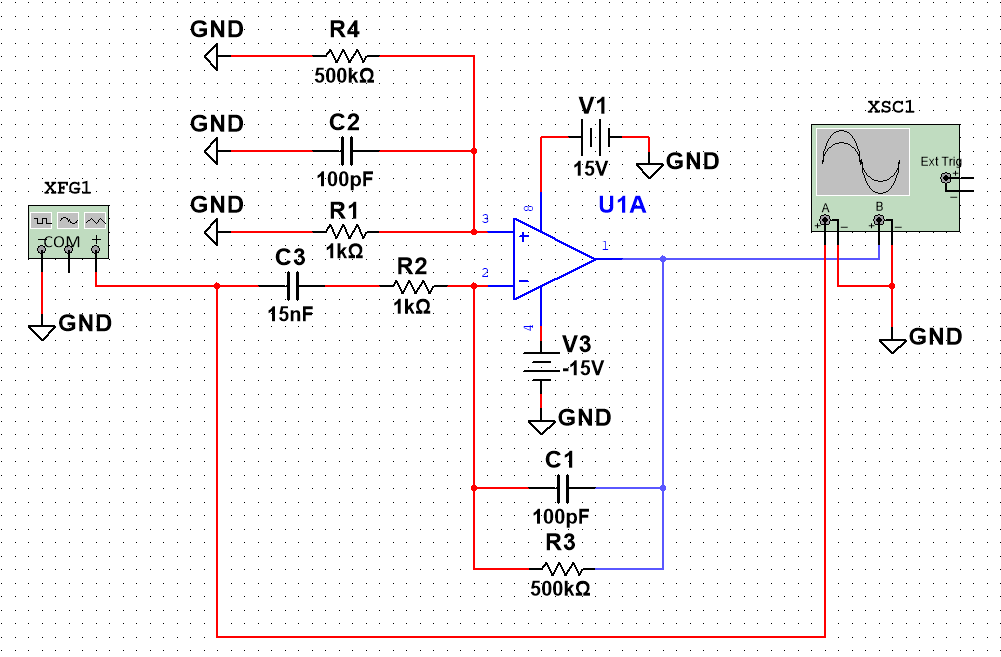

三、微分器仿真

软件：multium 14.0

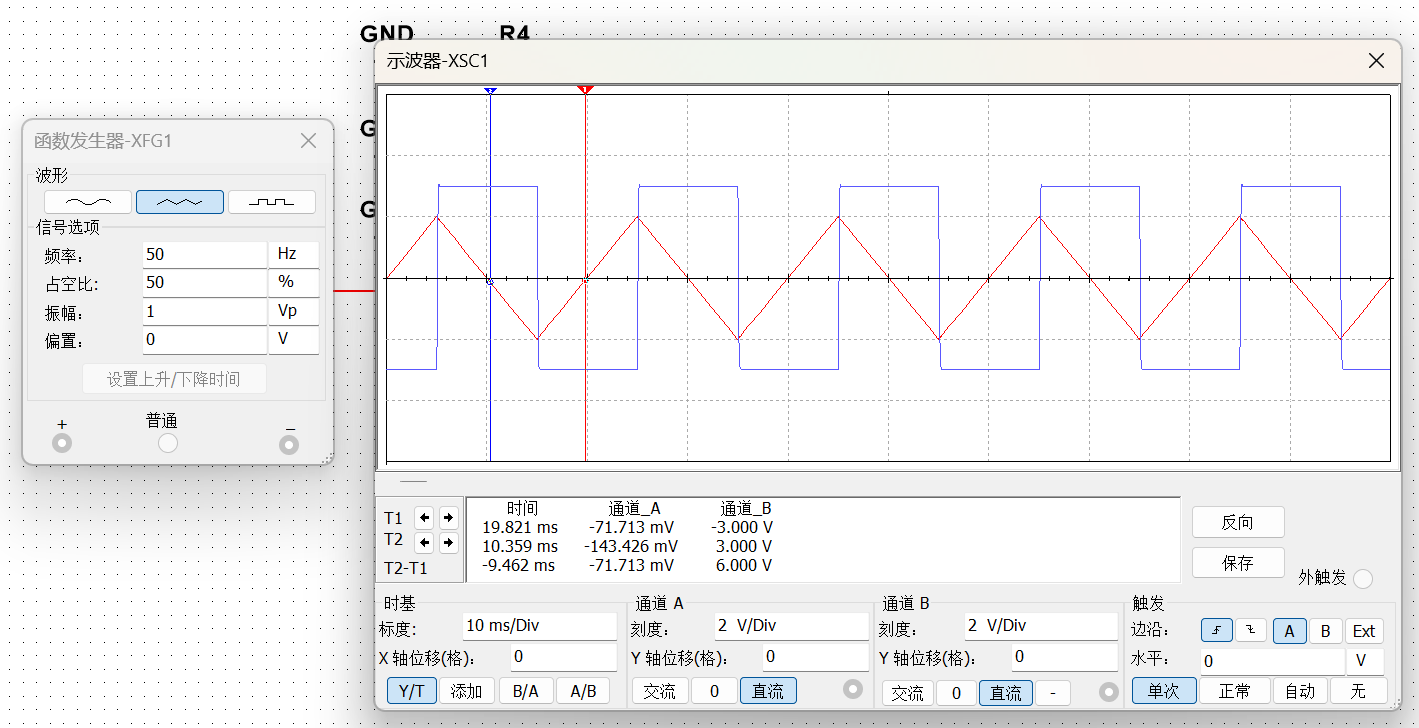

1、三角波变方波

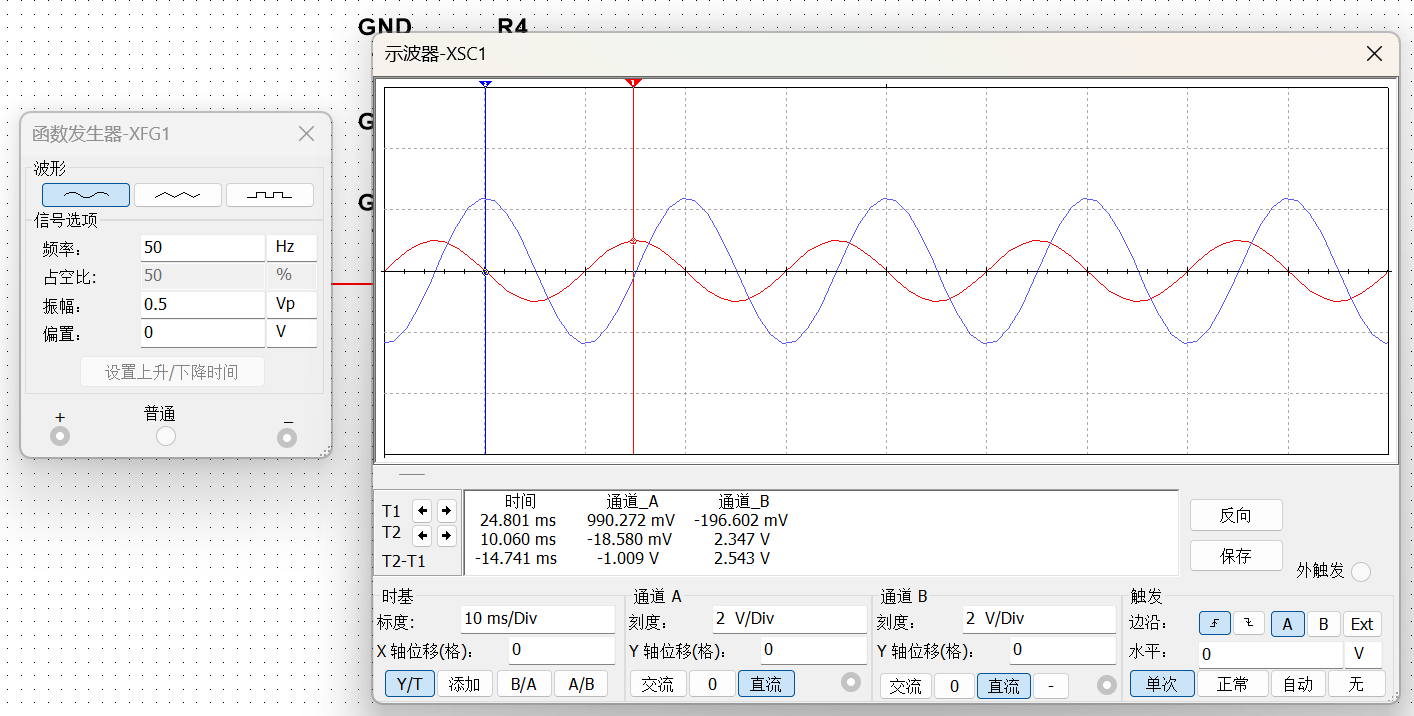

2、正弦变余弦（移相）

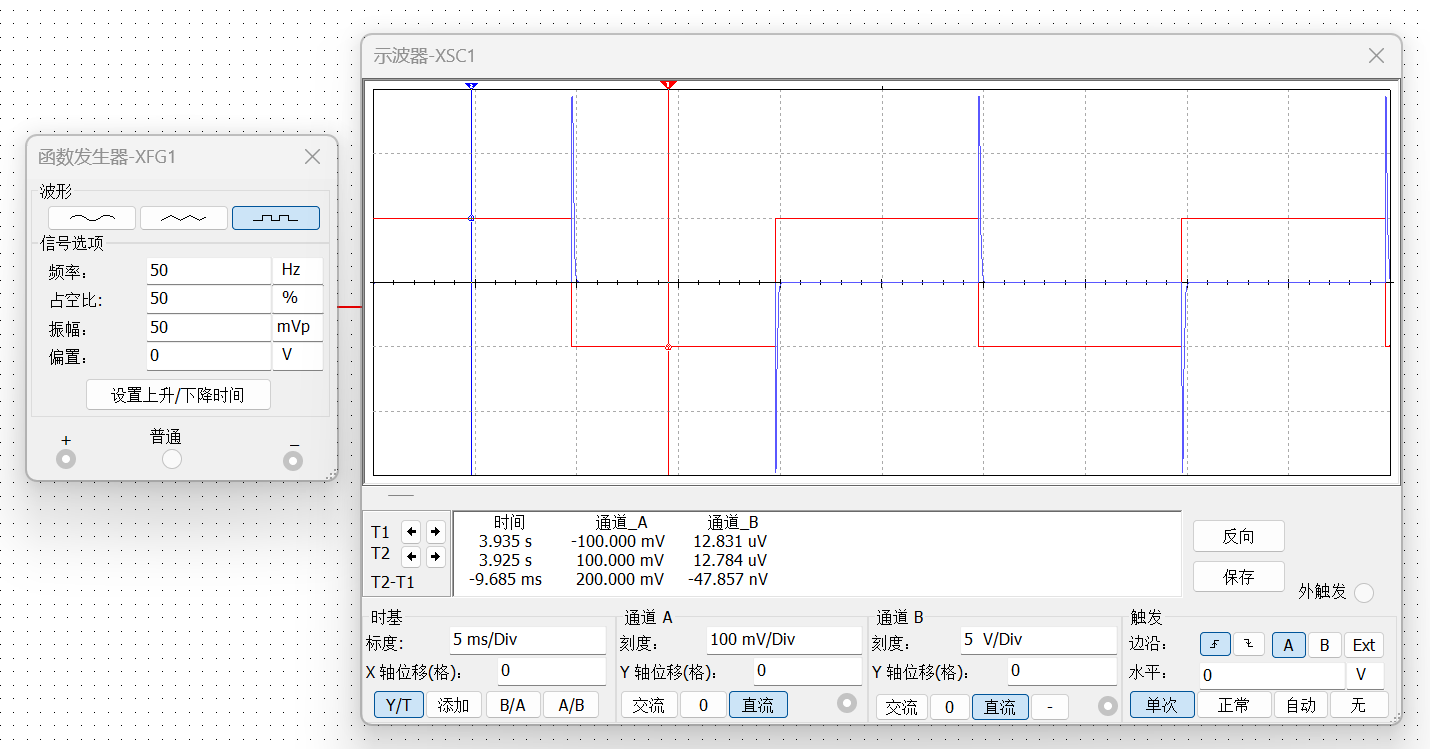

3、方波变脉冲输出

---
