单总线驱动（DHT11）

DHT11介绍

1. DHT11是温湿度复合传感器
2. DHT11是单总线协议，只有一根数据线，一根VCC，一根GND线
3. dht11是串行异步单工通信方式

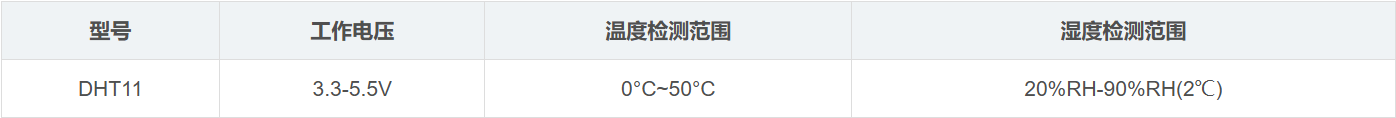

4. 基本工作参数如下：

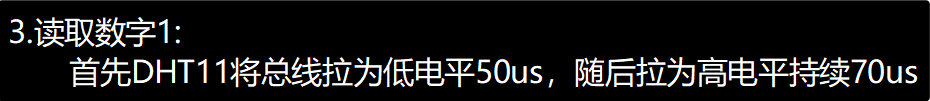

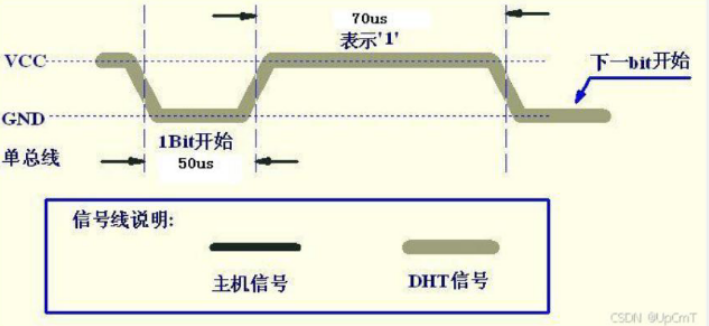

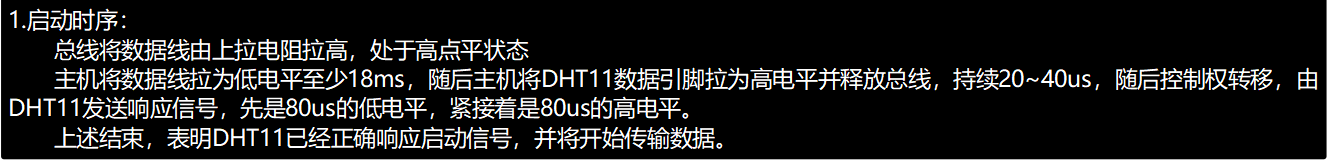

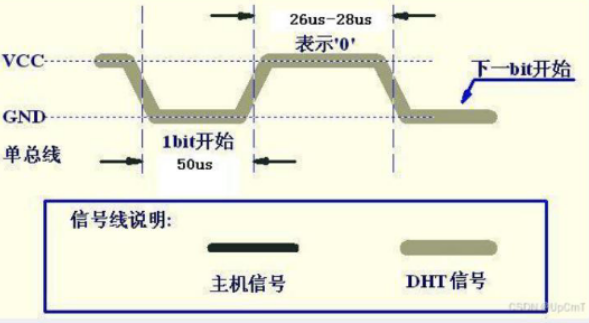

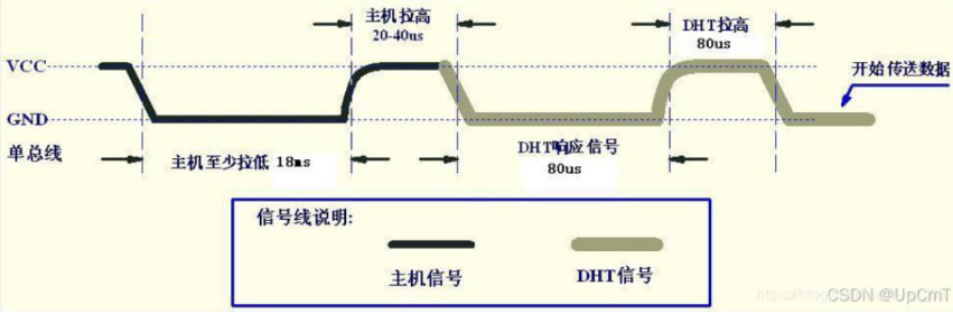

DHT11时序图

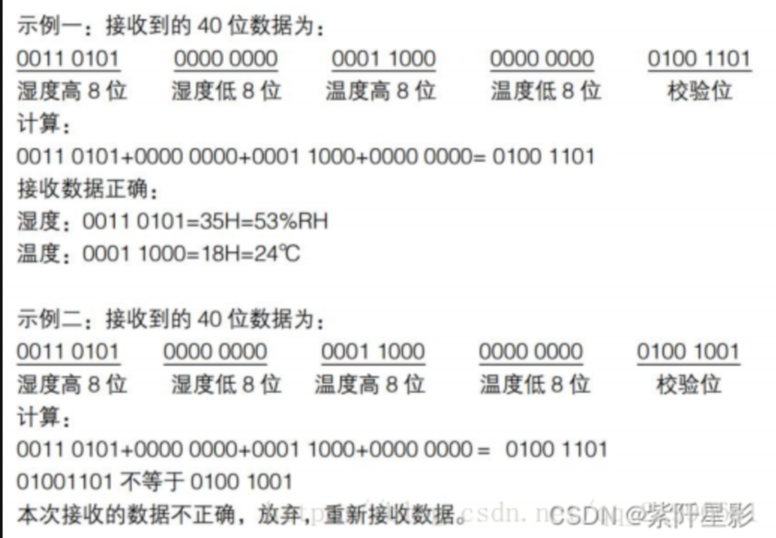

data结构：### 接收到的数据分析

相关驱动函数

static int gpio_dht11;

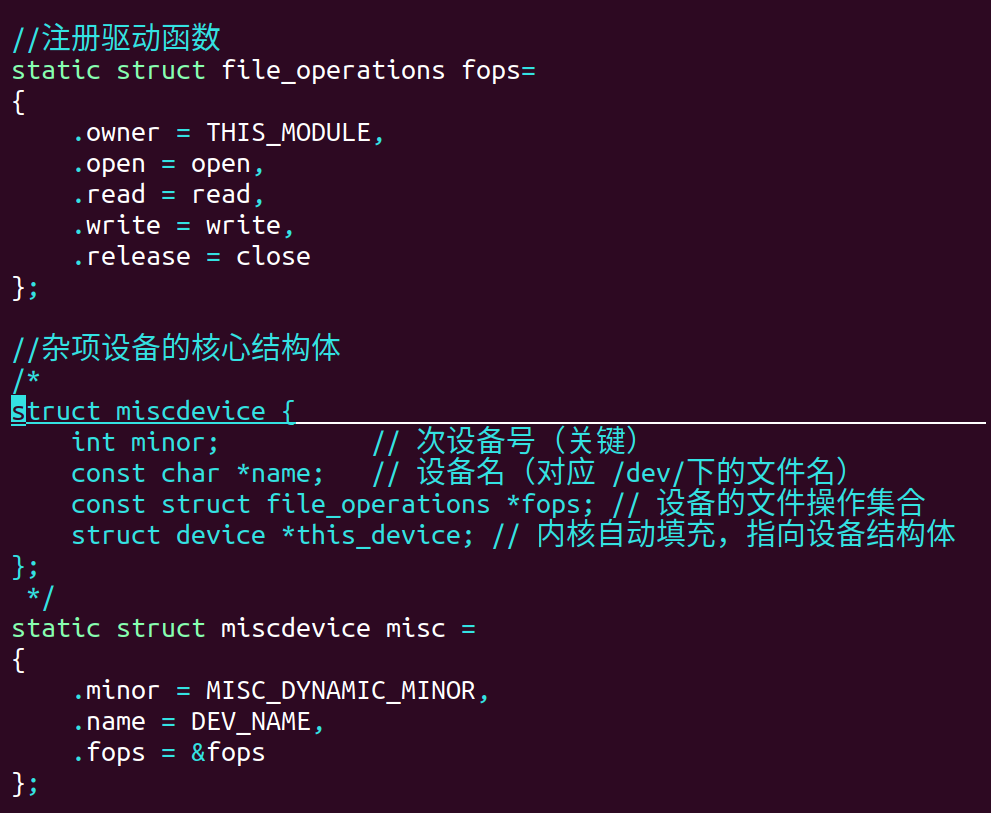

• 注册杂项设备


  int ret = misc_register(misc);
• 在关联的设备树中查找根目录下的设备节点
  struct device_node* node;
  node = of_find_node_by_path(“/mydht11”); //返回查找到的mydht11设备节点
• 从设备树（Device Tree）节点获取 GPIO 引脚编号
  gpio_dht11 = of_get_named_gpio(node,“gpio_dht11”,0);
• 请求配置的gpio引脚
  gpio_request(gpio_dht11, “gpiodht11”); //"gpiodht11"随便设置的名称
• 设置电平状态：
  gpio_set_value(gpio_dht11,1); //设置电平状态为高电平
• 获取电平状态
  gpio_get_value(gpio_dht11);
• 切换输入输出模式
  gpio_direction_input(gpio_dht11);
  gpio_direction_output(gpio_dht11);
• 数据与应用层的传输
  copy_to_user(char *to, char * from, unsigned long n); //传输给应用层
  copy_from_user(char * from, char * to, unsigned long n); //接收来自应用层数据
