MCU硬件学习

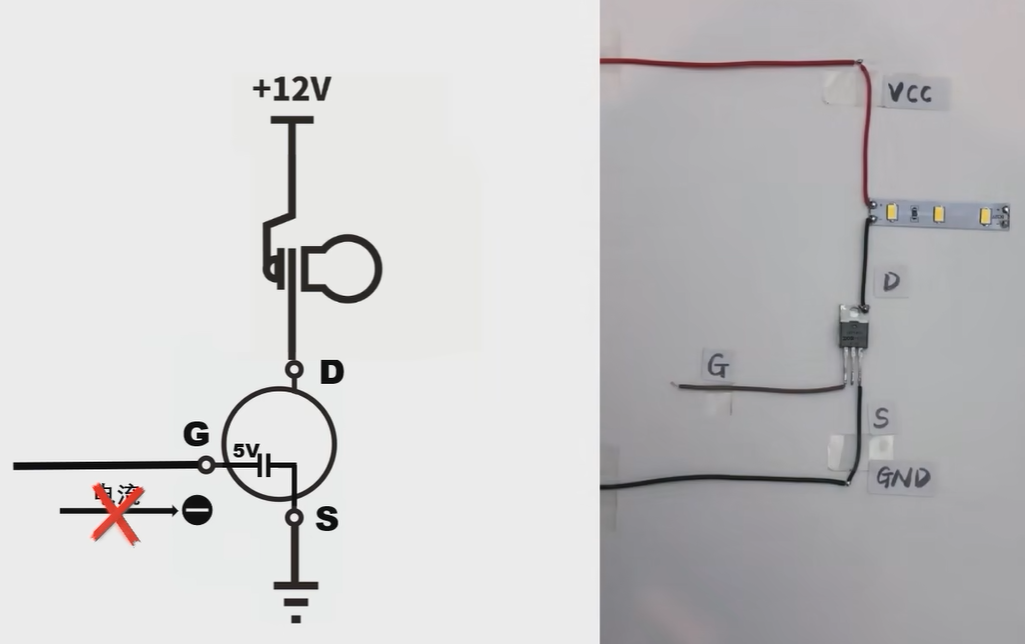

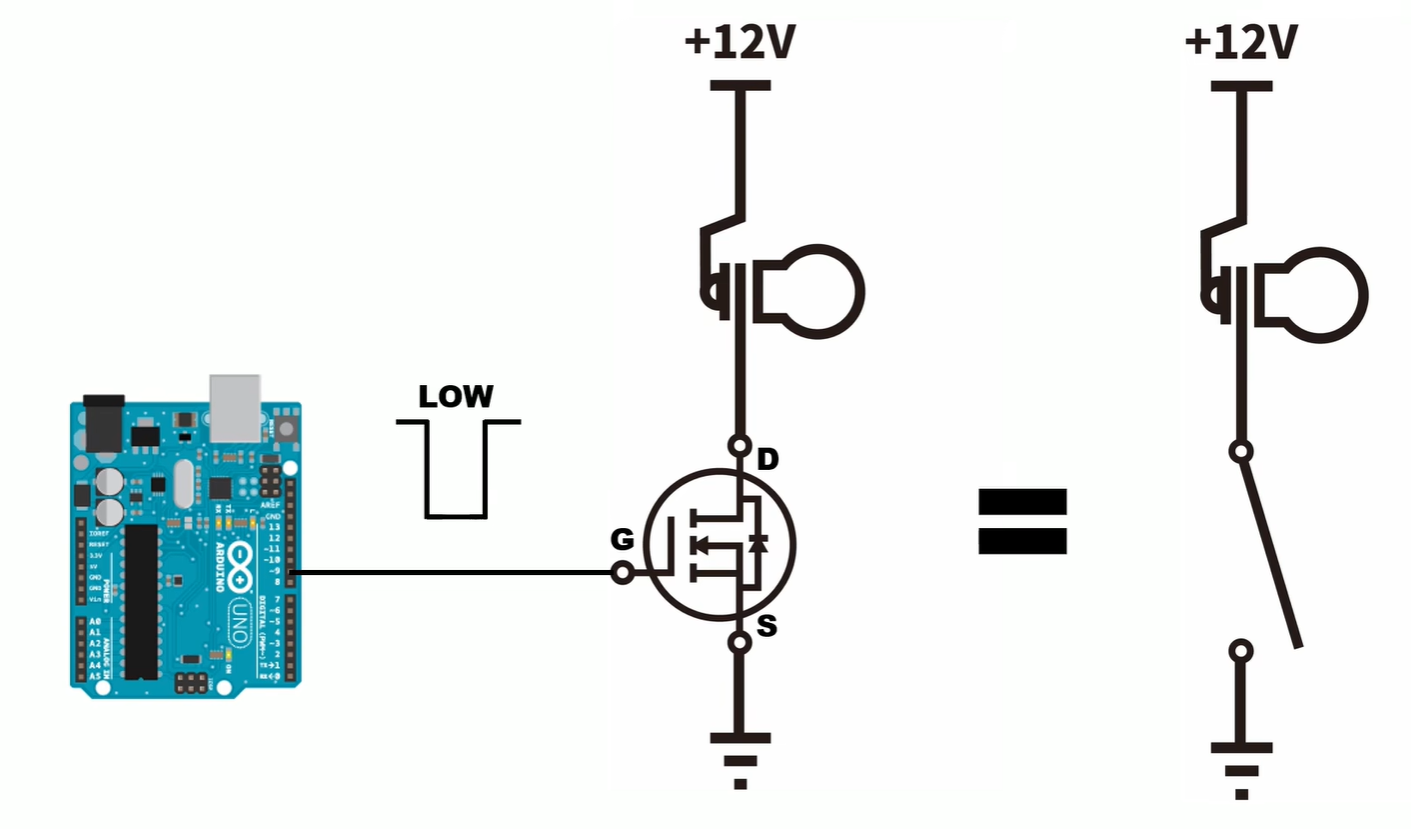

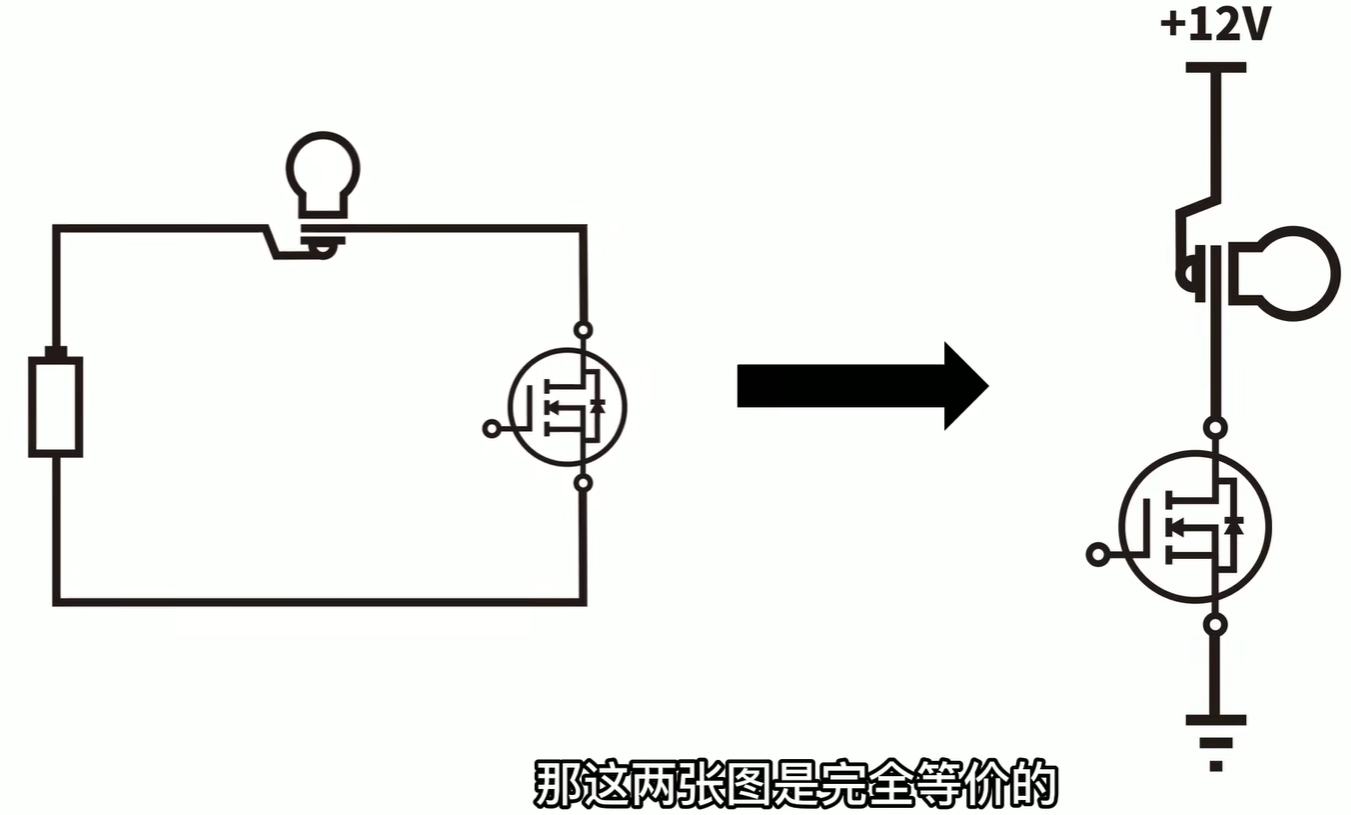

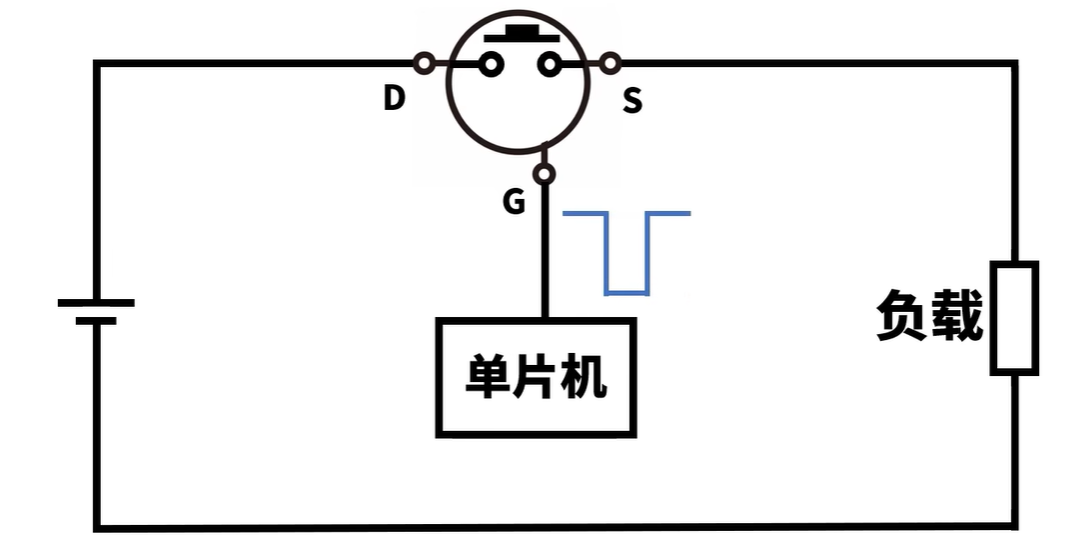

NMOS管

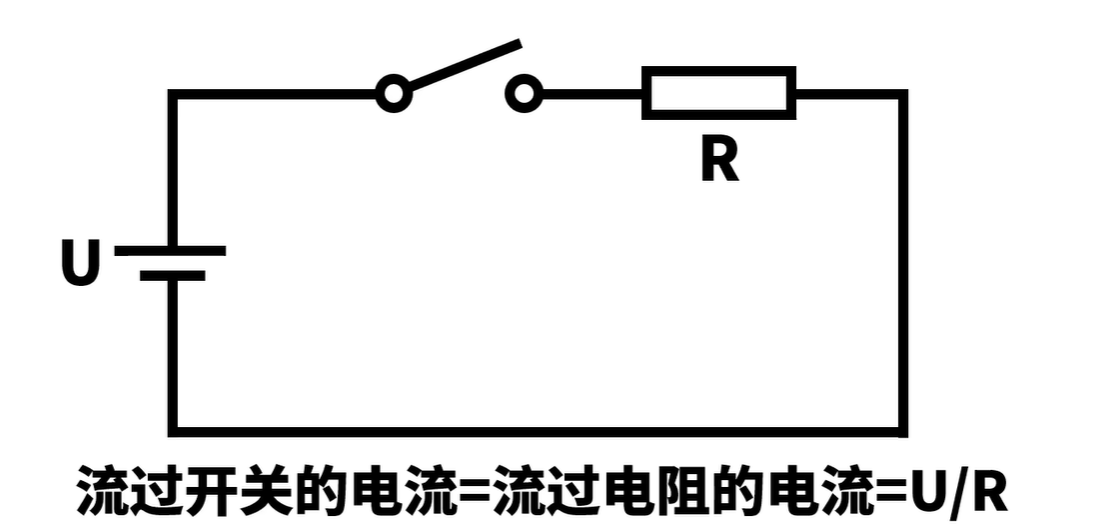

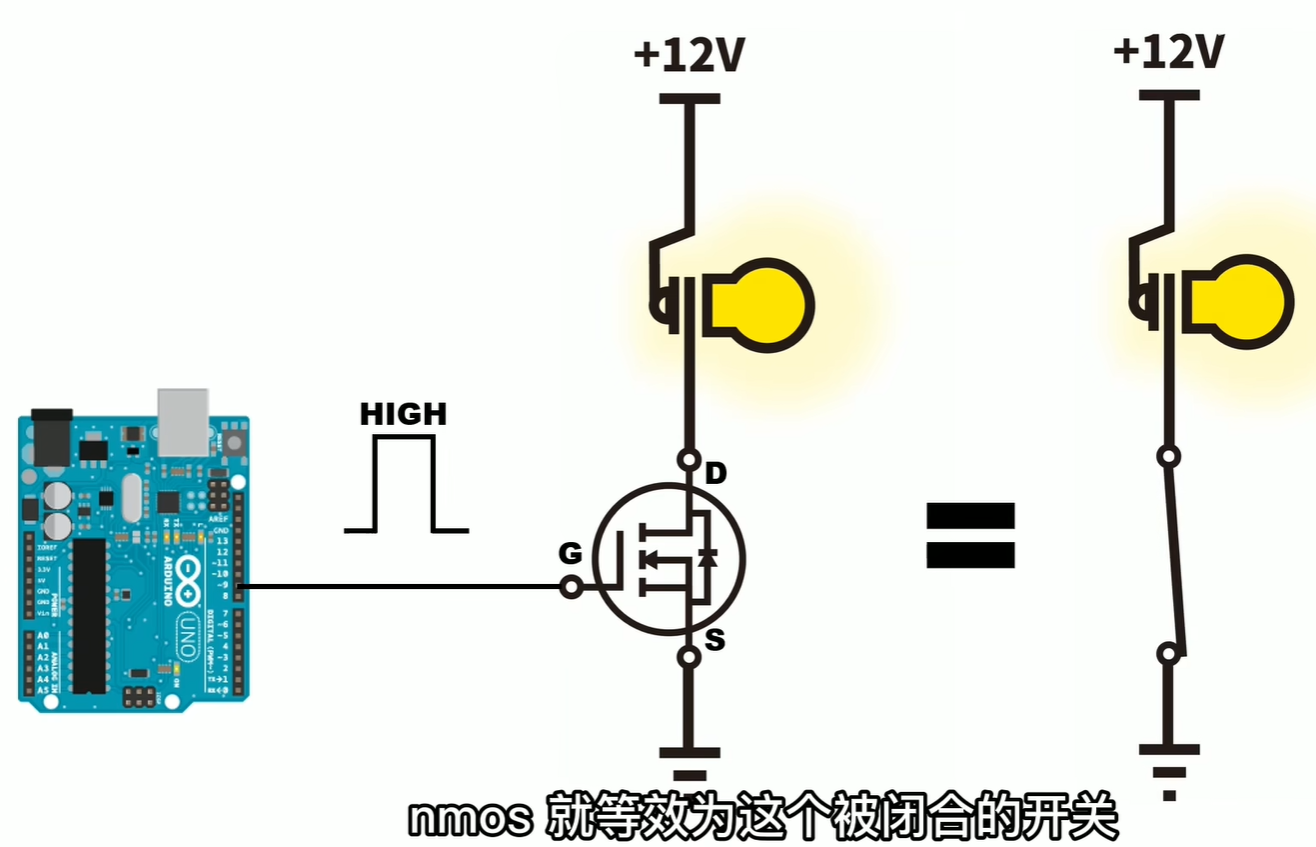

输出为高的时候，就等于被闭合的开关。

输出为低的时候，就等于断开的开关。

重要参数：

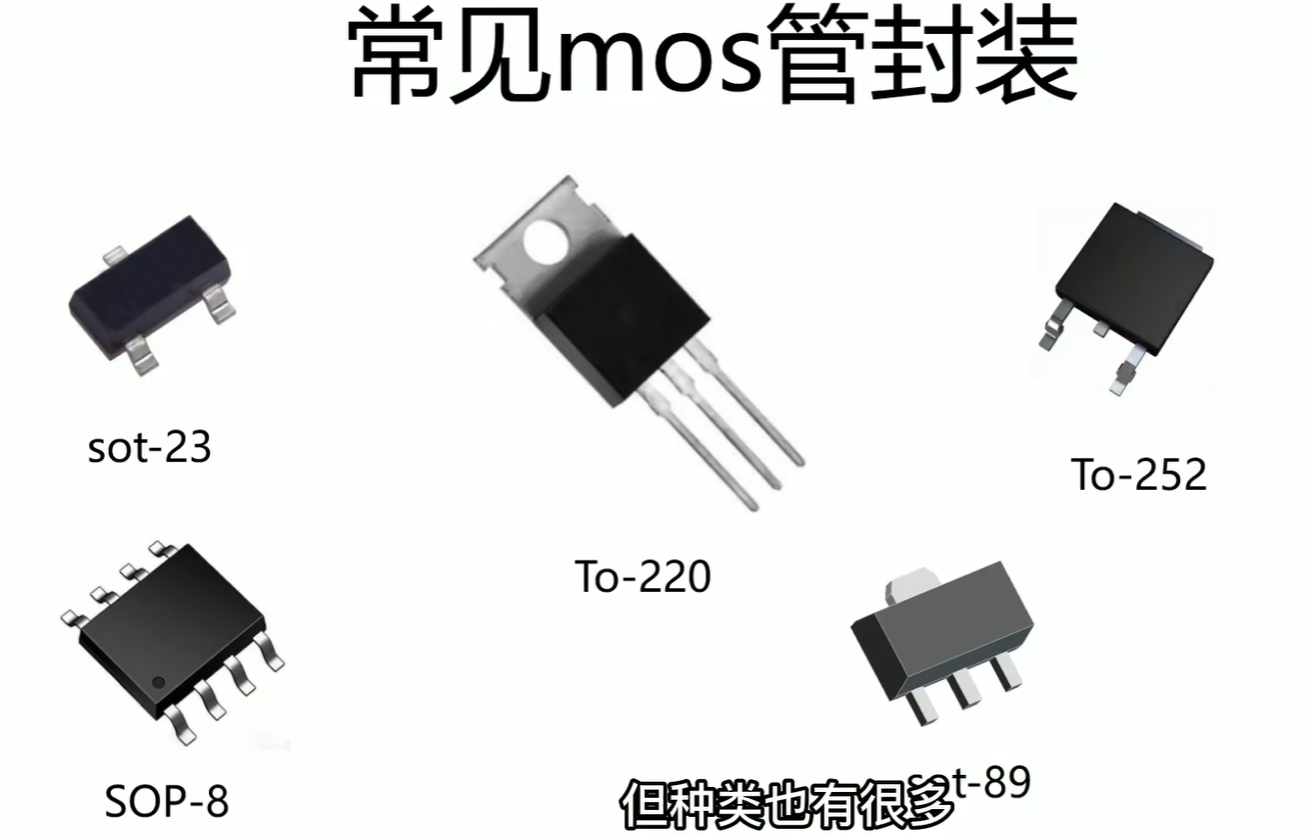

• 封装

一般来说封装越大承受的电流也就越大。

• Vgsth

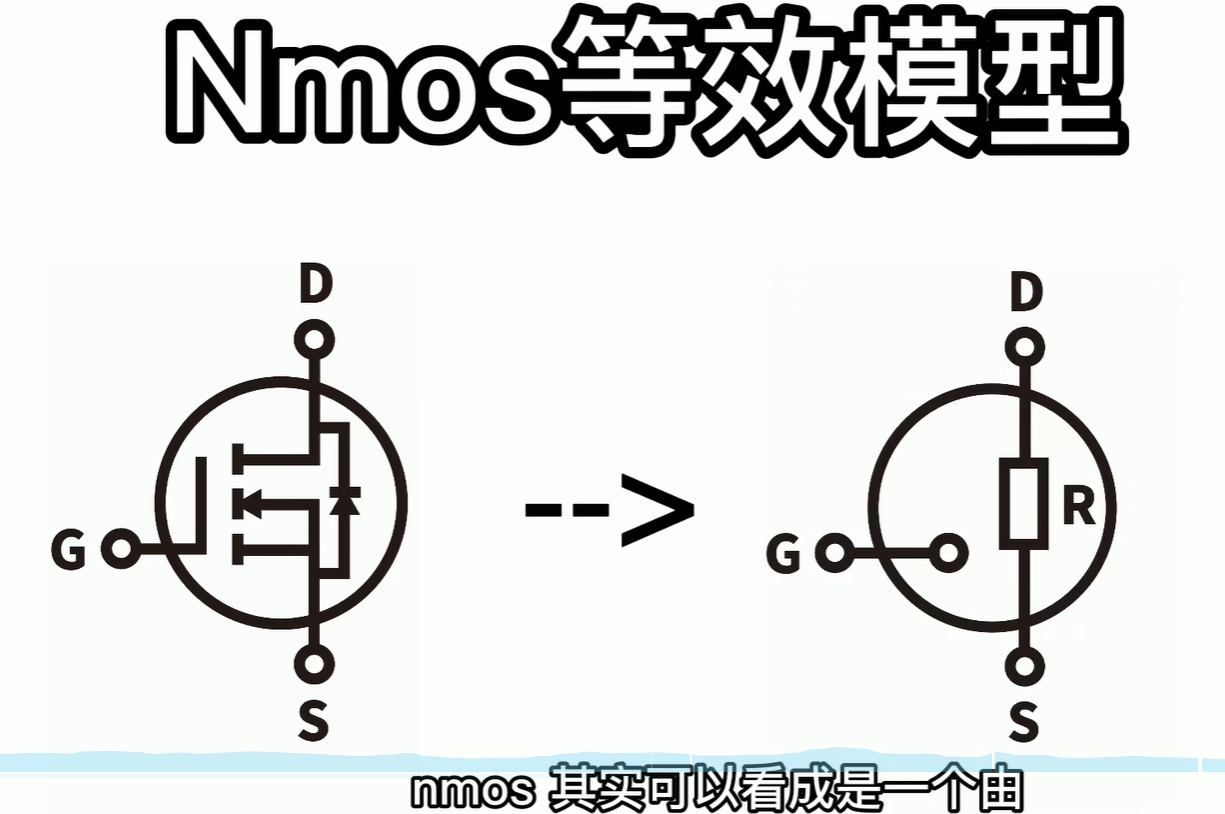

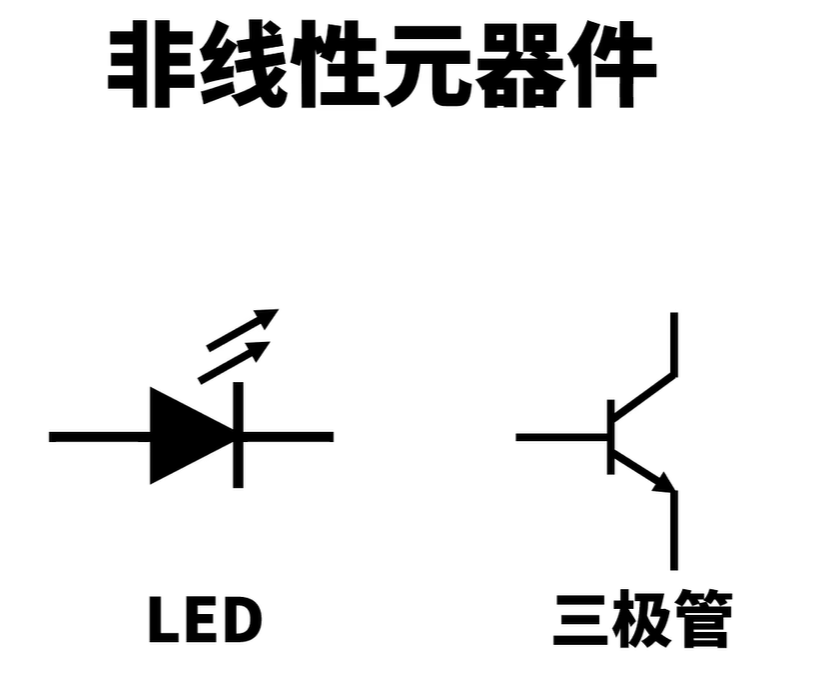

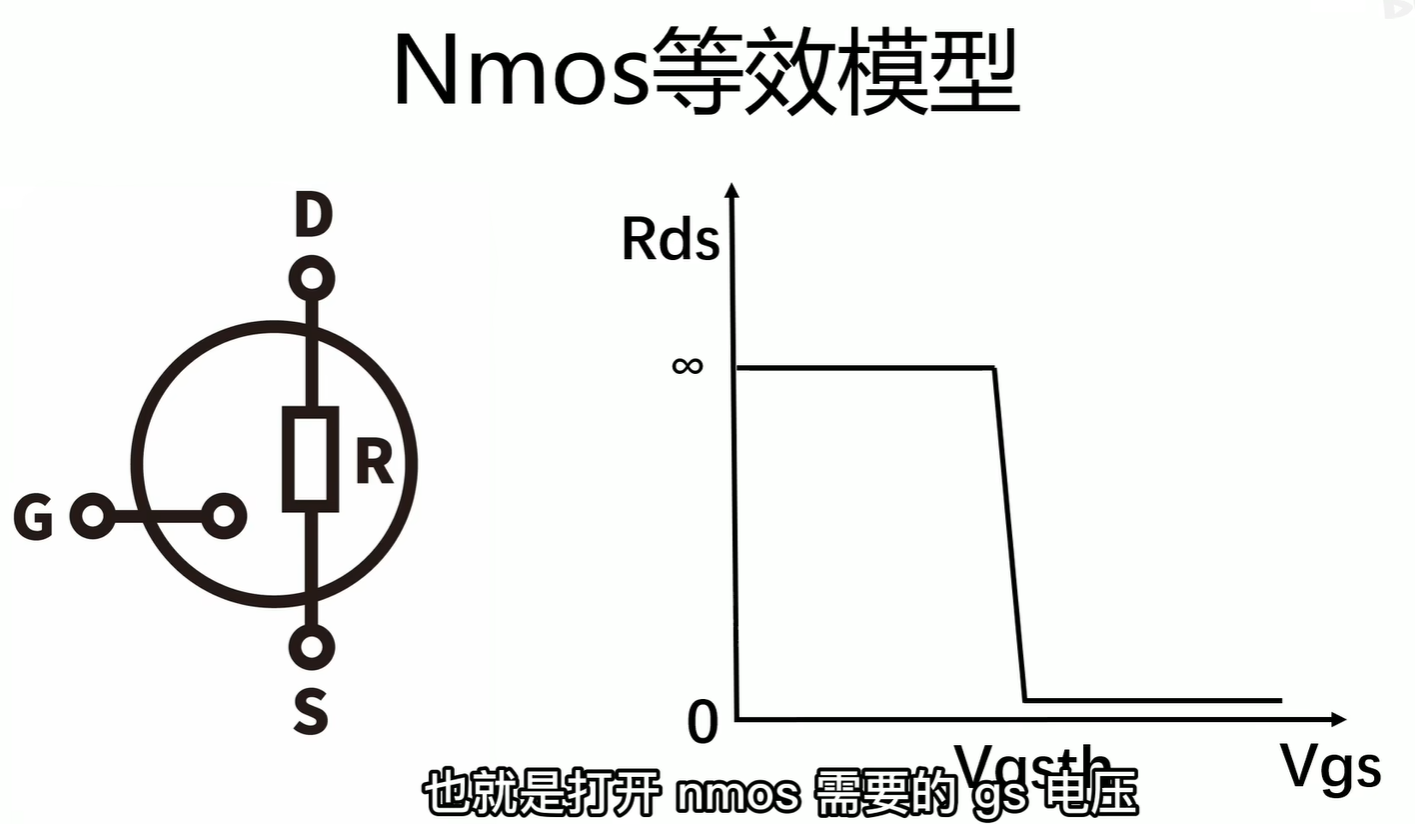

nmos其实可以看成是一个由电压控制的电阻。这个电压指的是gs两端的电压差，电阻它指的是ds之间的电阻，这个电阻的大小会随着ds电压的变化而产生变化，当热他们不是线性对应的关系，实际的关系类似于这样：

横坐标是gs的电压差，纵坐标是电阻的值，当gs的电压小于一个特定值的时候，电阻基本上是无穷大的；当这个电压值大于这个特定值的时候，电阻就接近于零；这个临界电压值我们称为：Vgsth也就是打开NMOS需要的gs电压；Vgsth应该小于高电平的电压值，否则NMOS就没有办法打开。

• Rdson

mos管被完全打开时的DS电阻称为Rdson（越小越好）。

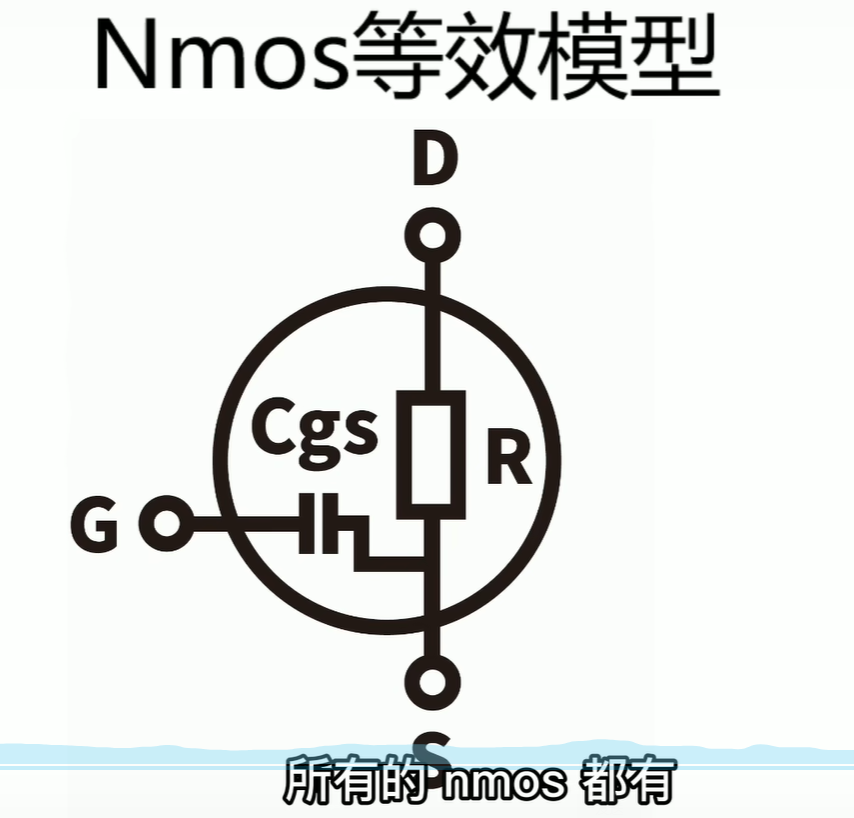

• Cgs

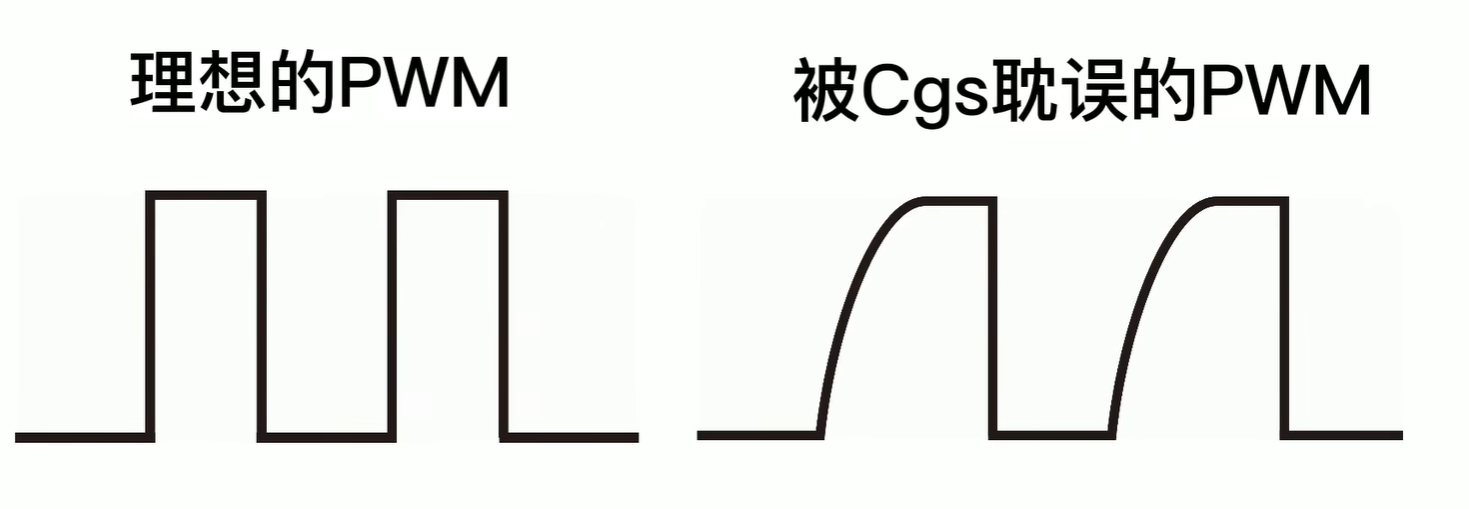

g和s之间的寄生电容，他会影响到NMOS的打开速度，因为加载到gate断的电压，首先要给这个电容先充电，这就导致了gs的电压并不能一下子到达给定的一个数值，他有一个爬升的过程，Rdson越小，Cgs就越大，注意平衡。

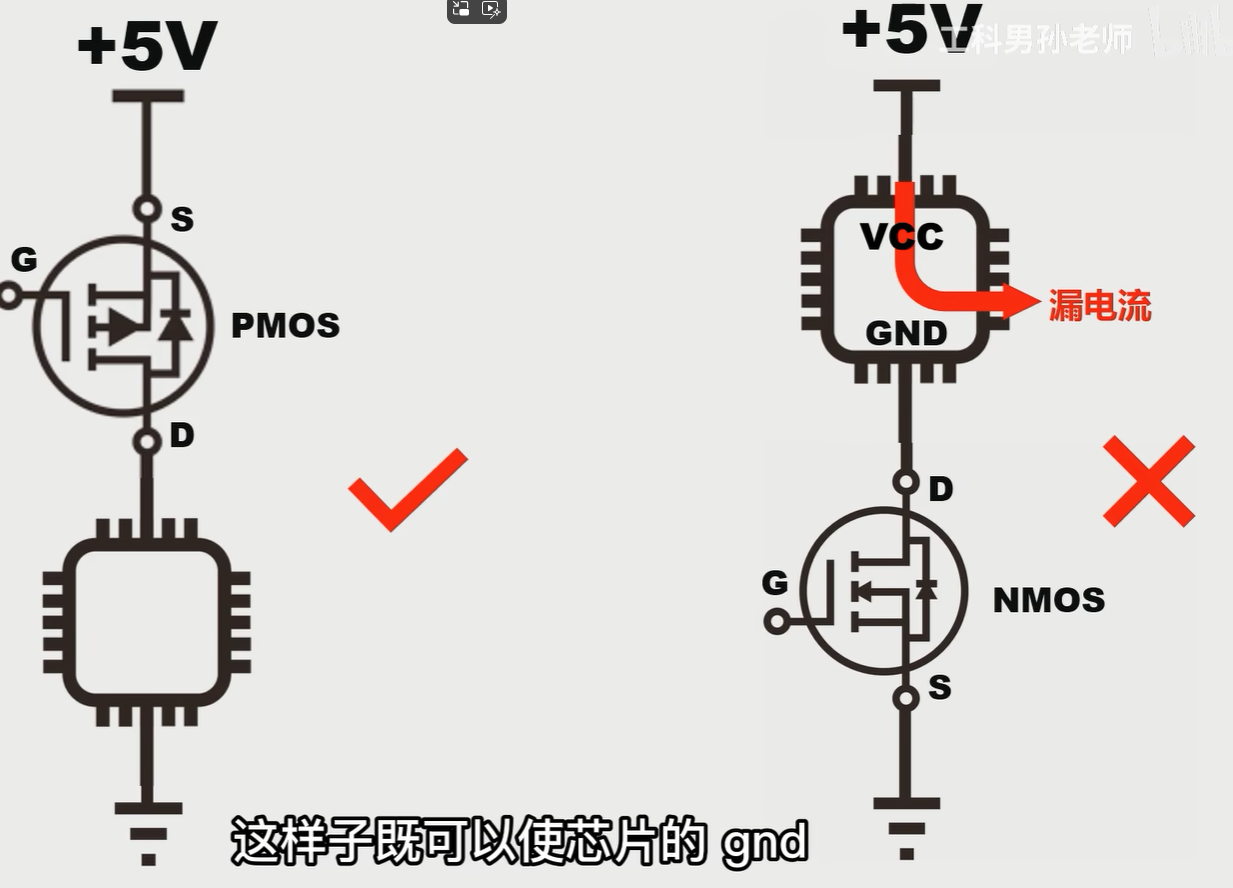

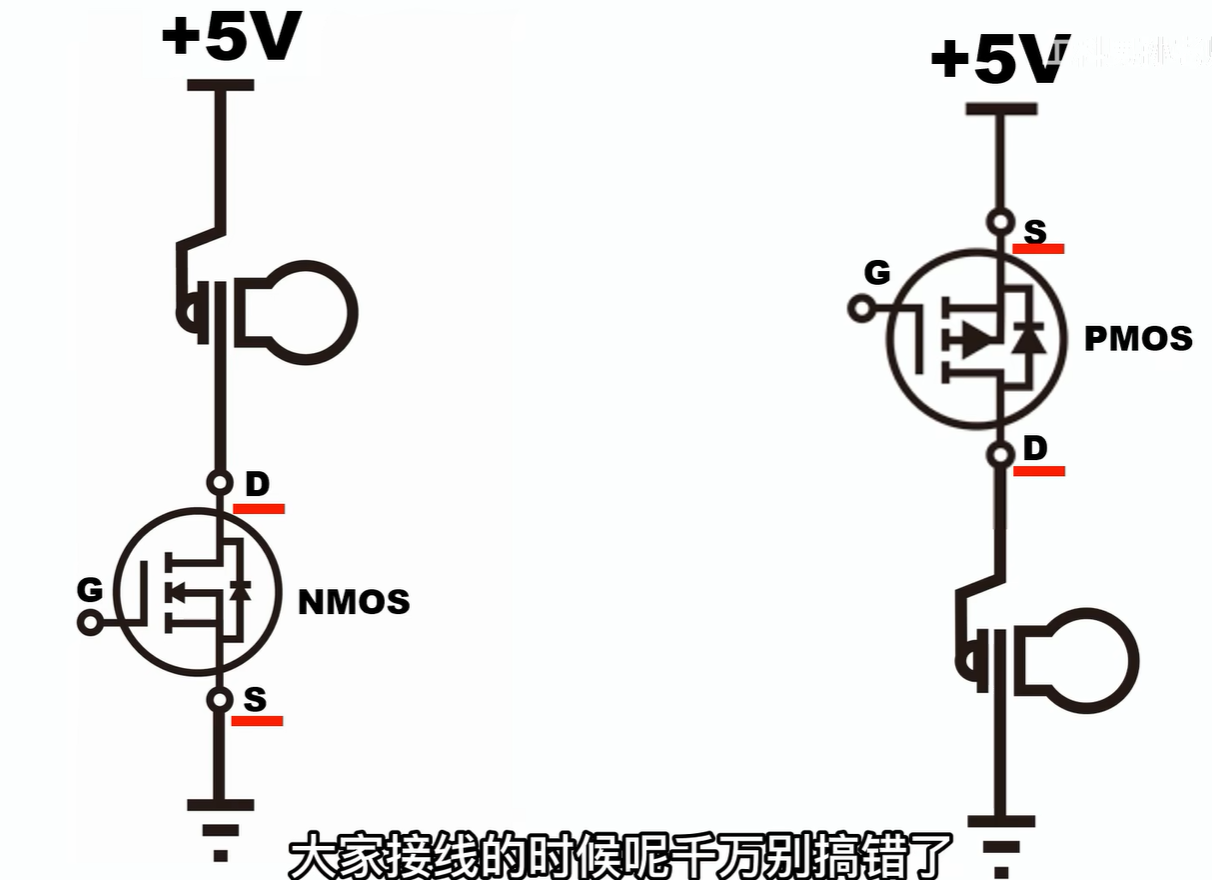

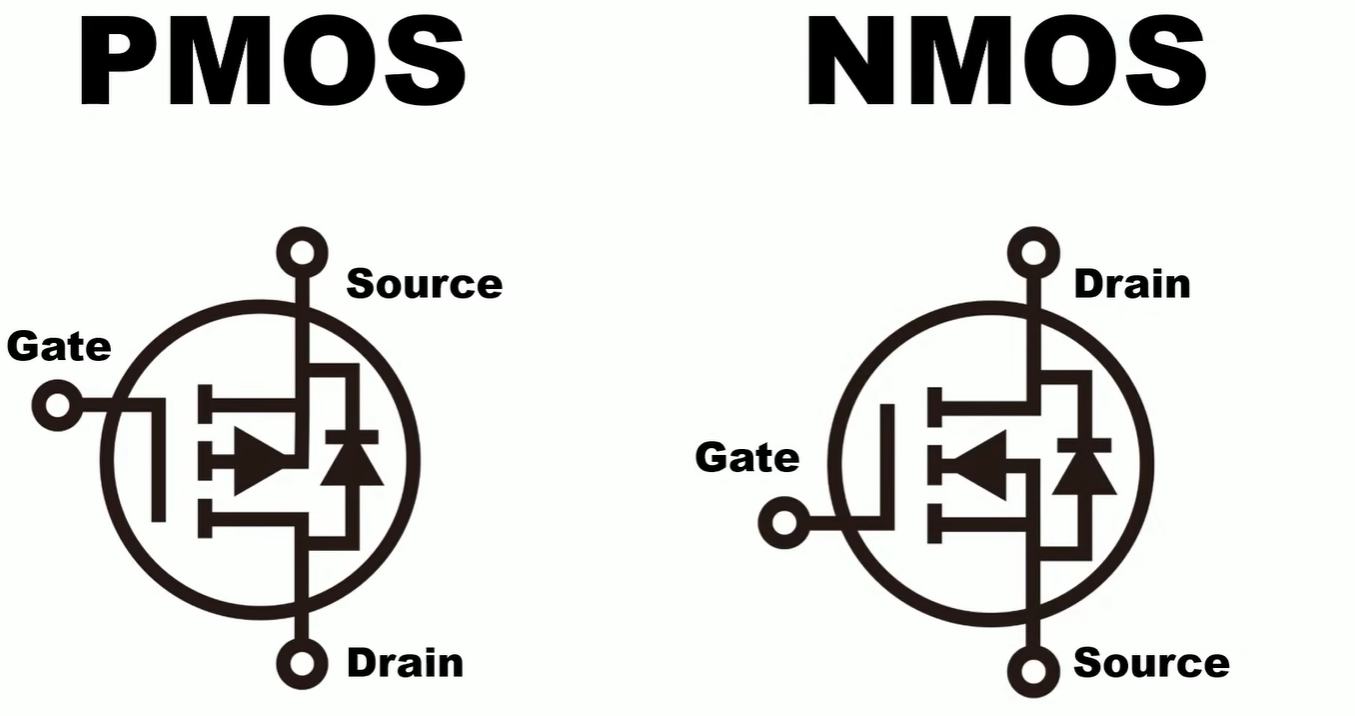

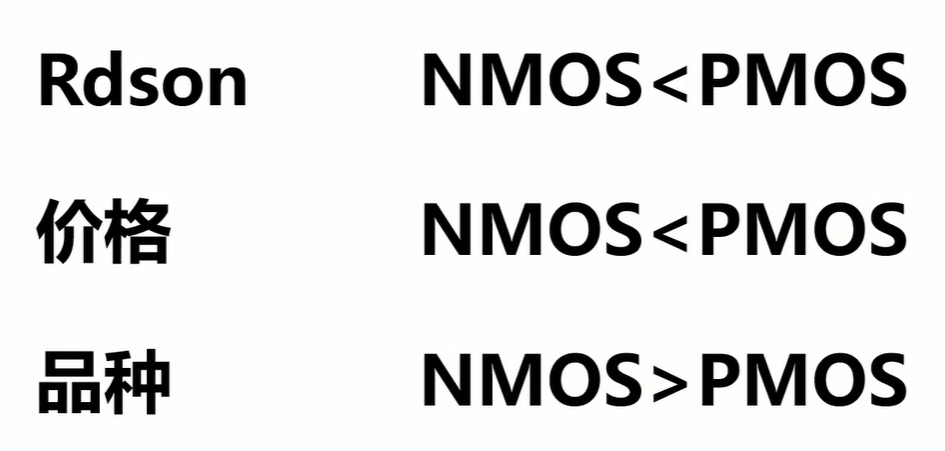

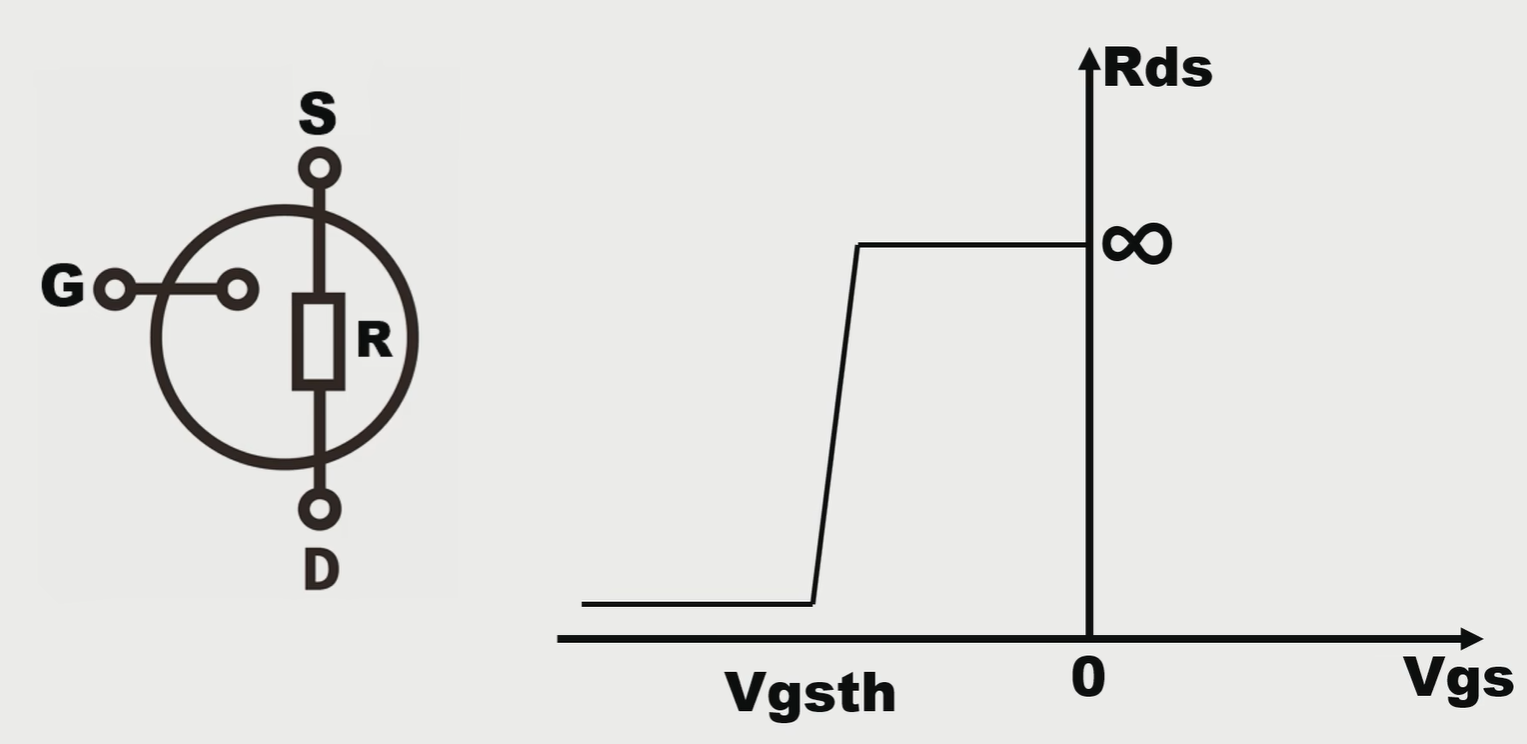

PMOS个NMOS的区别：

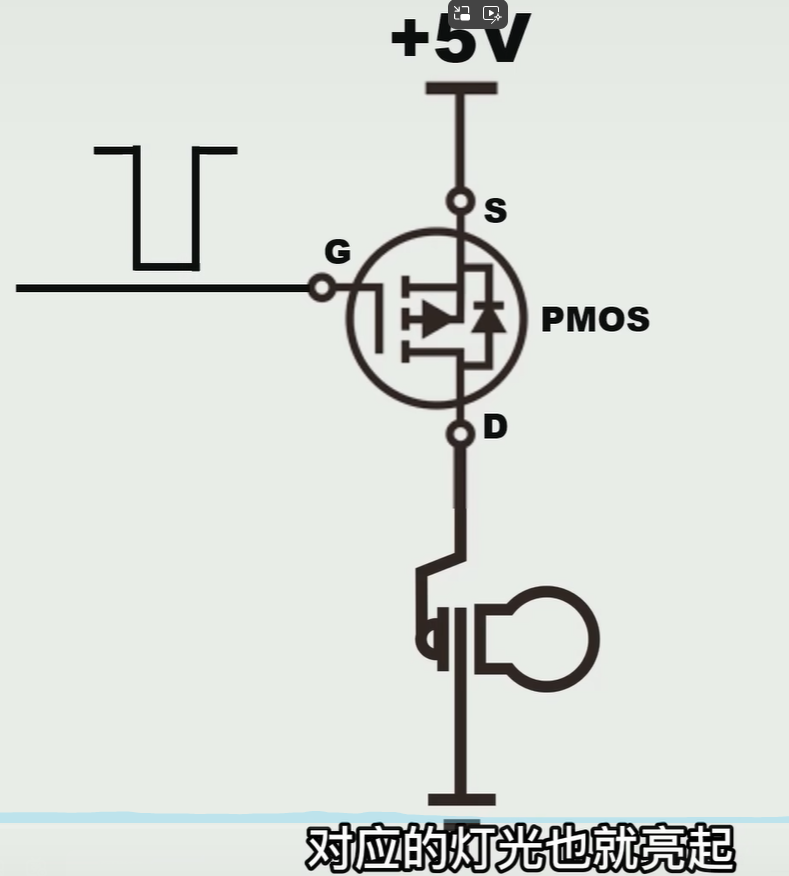

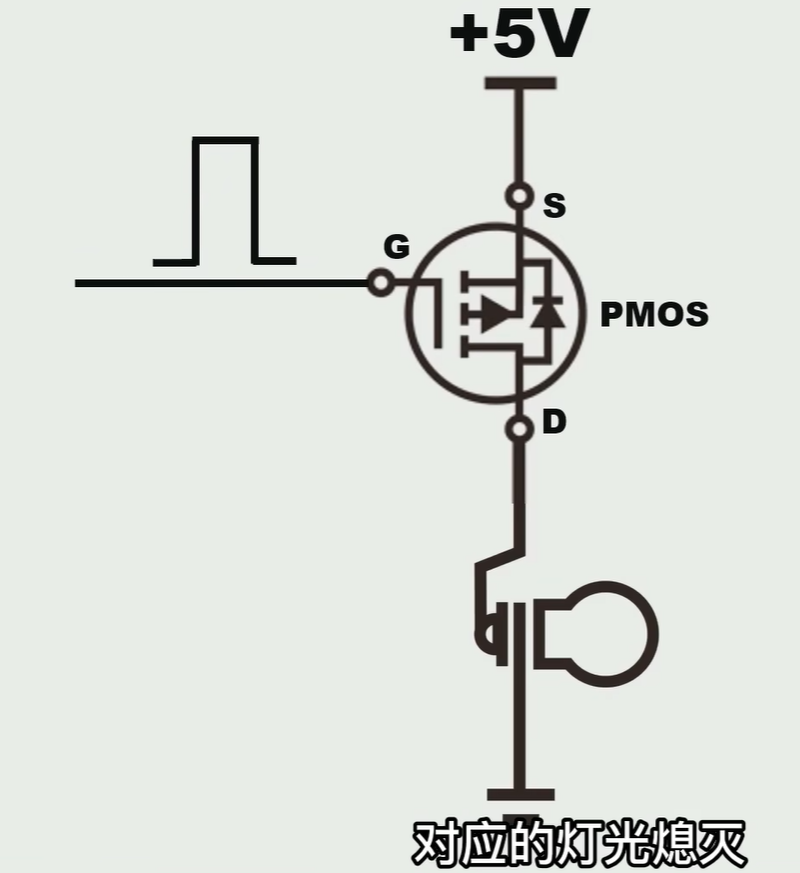

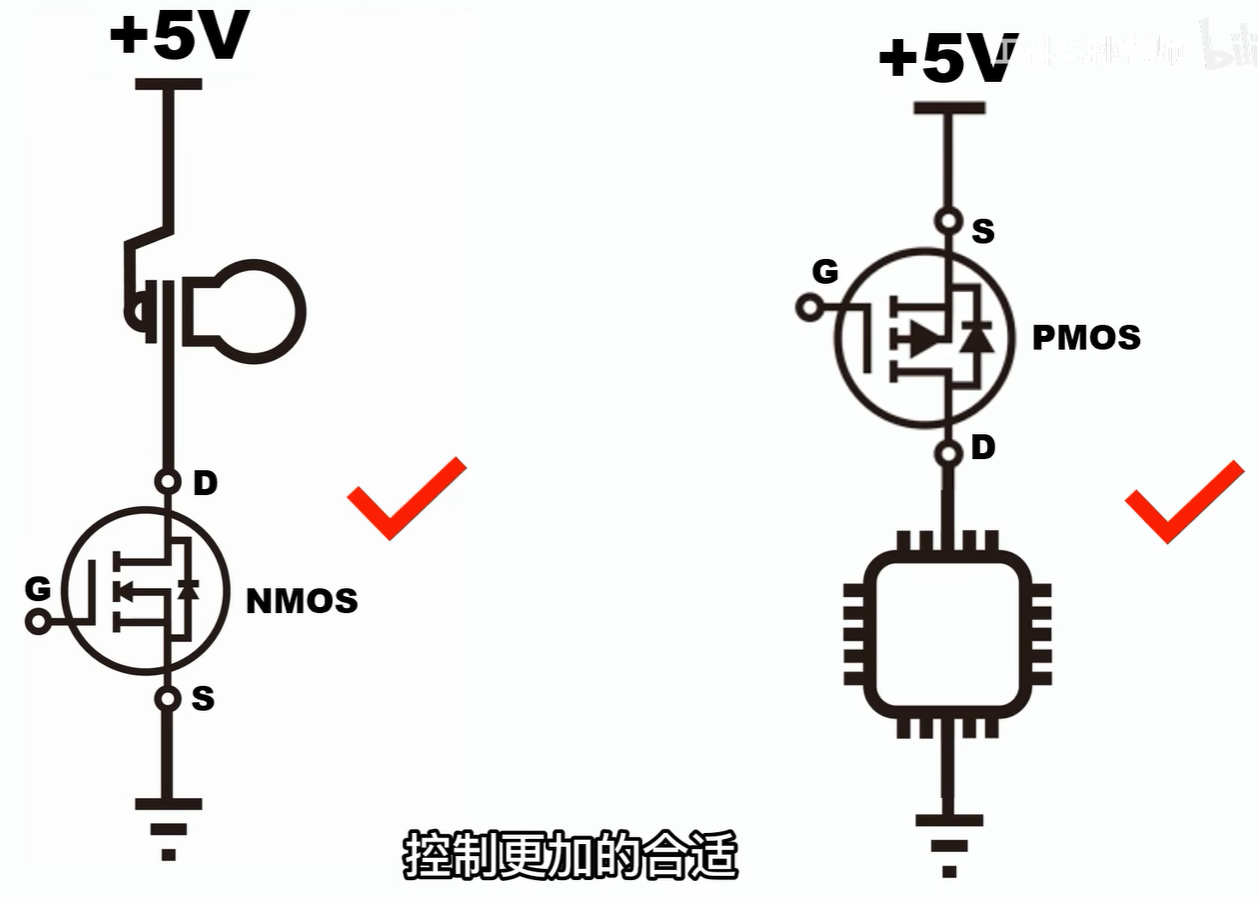

PMOS的控制逻辑：

当gate给高电平的时候PMOS就关闭，对应的灯光就熄灭 ，低电平PMOS就打开对应的灯光就打开

这里的逻辑是和NMOS是相反的。

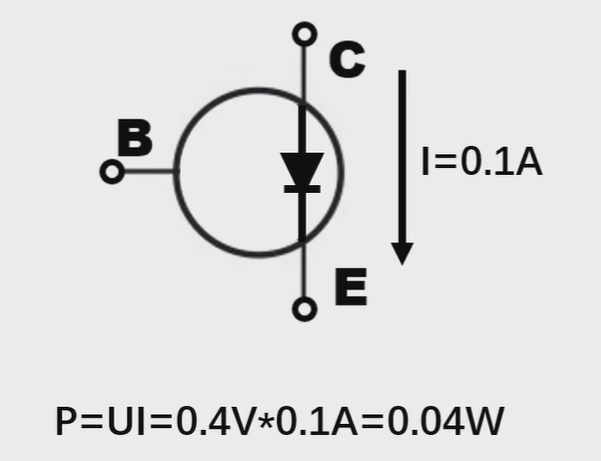

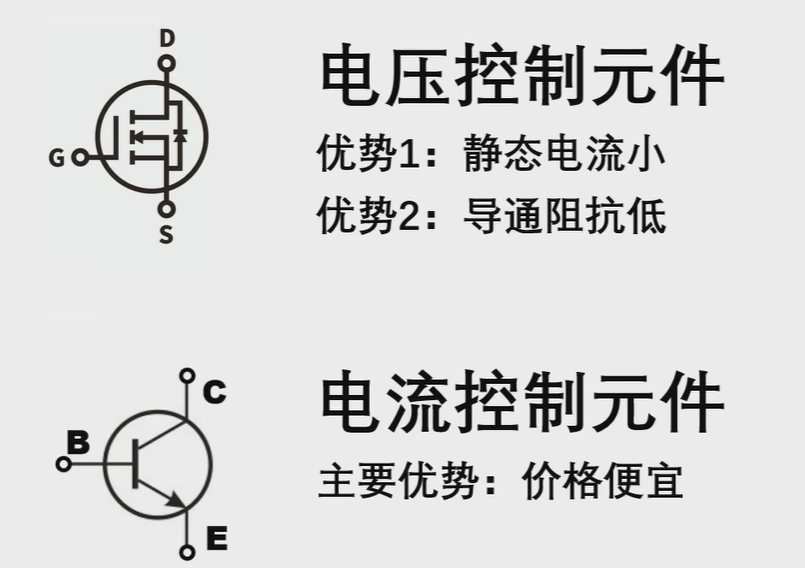

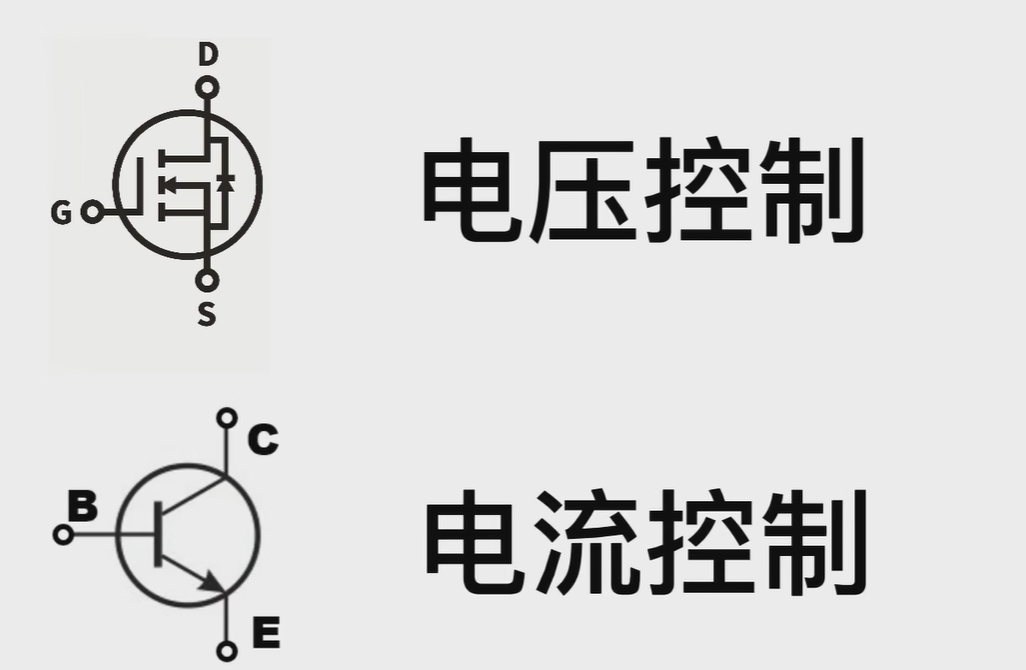

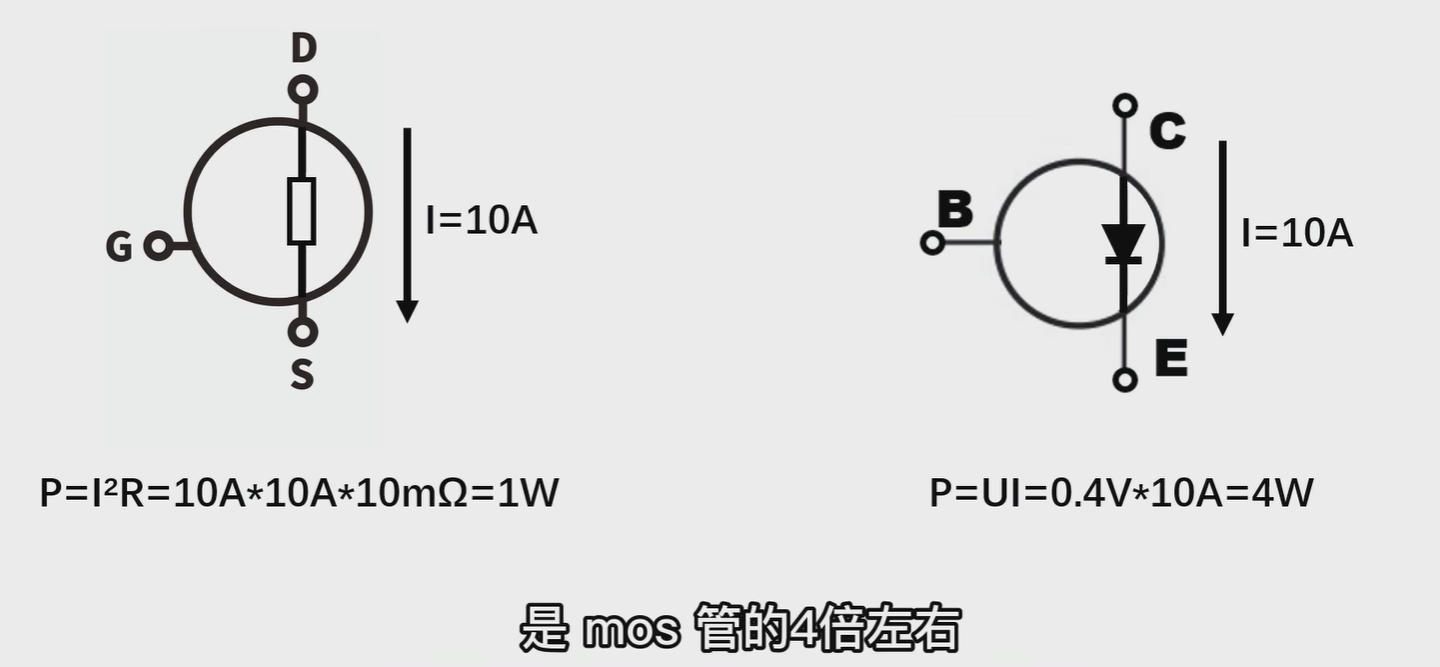

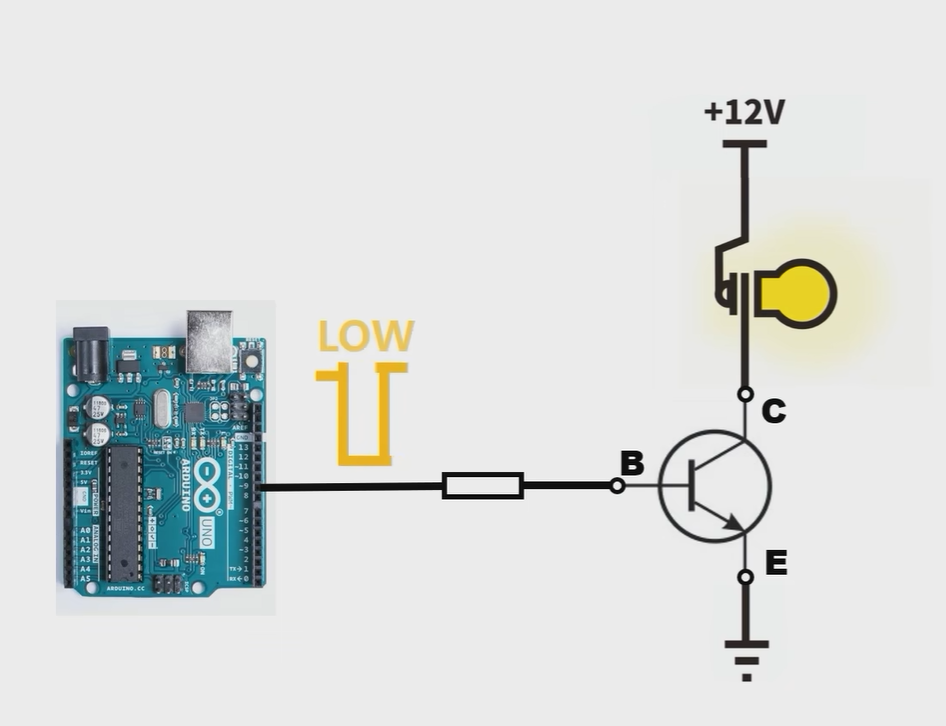

三极管和MOS管区别

高开低关。

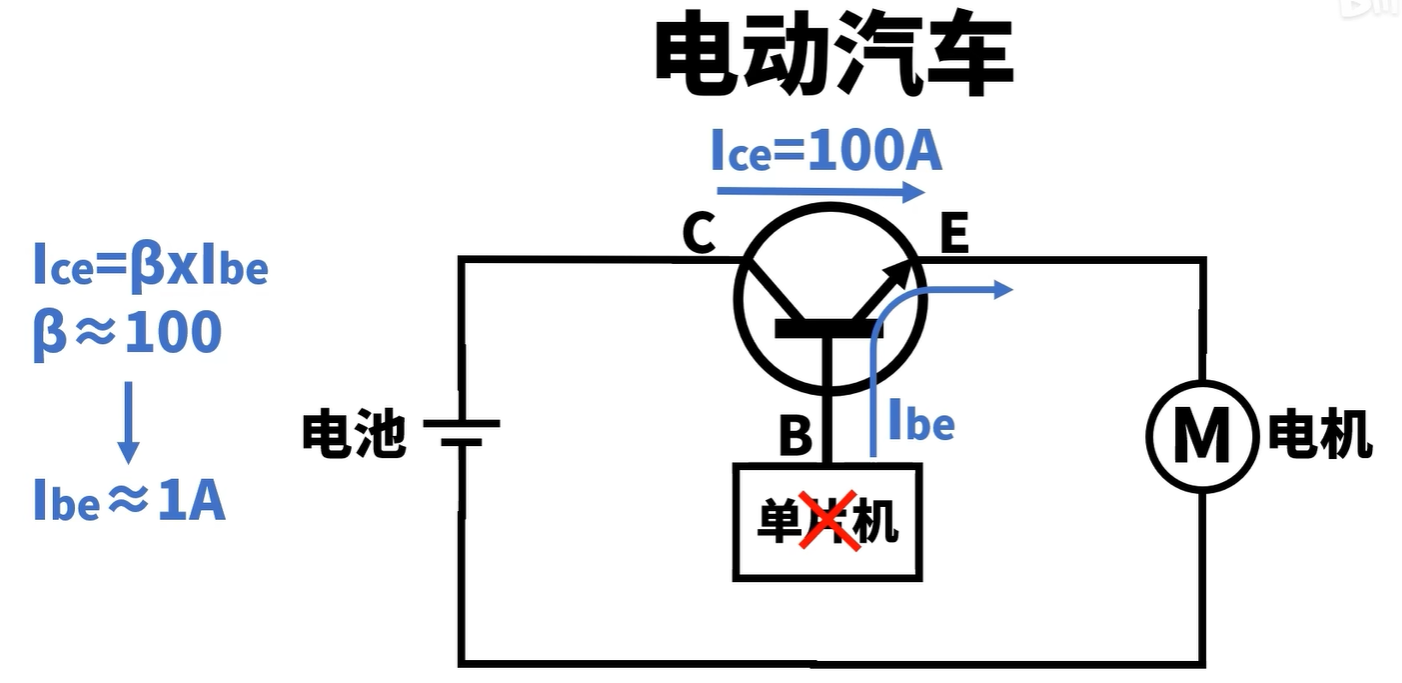

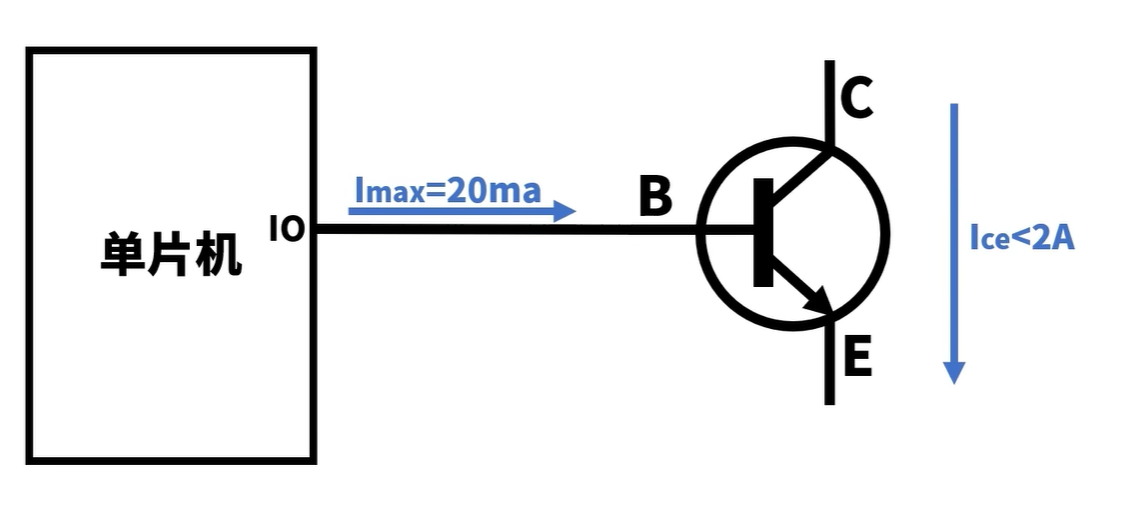

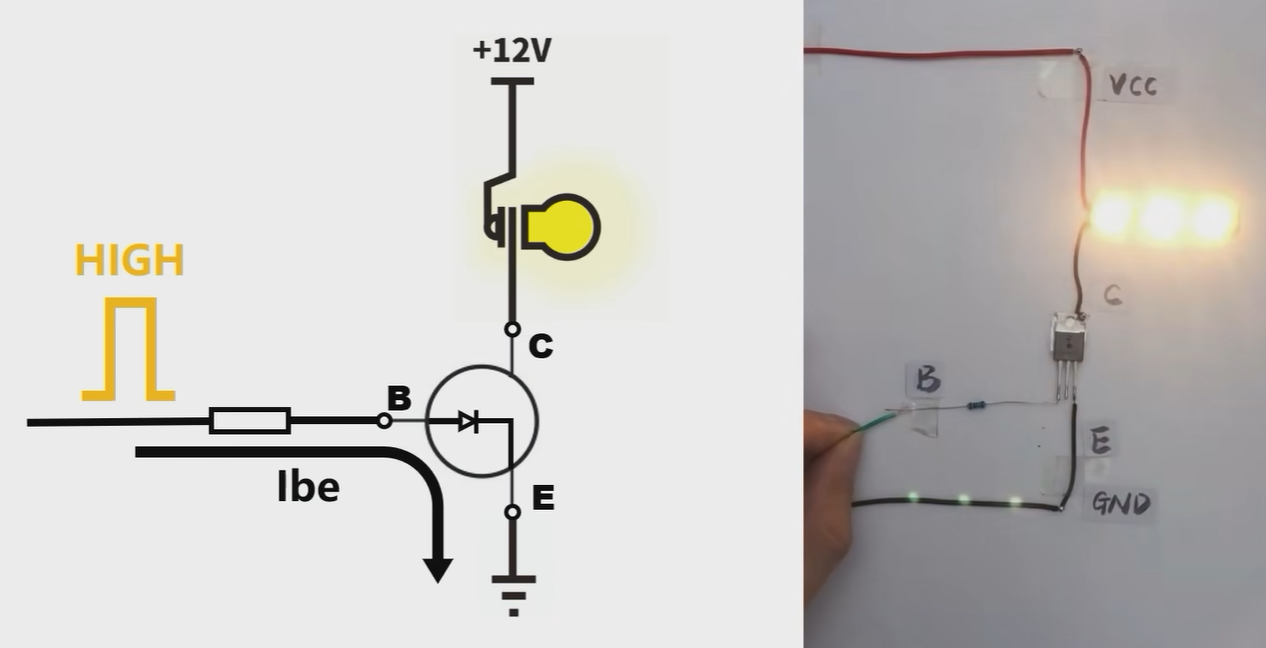

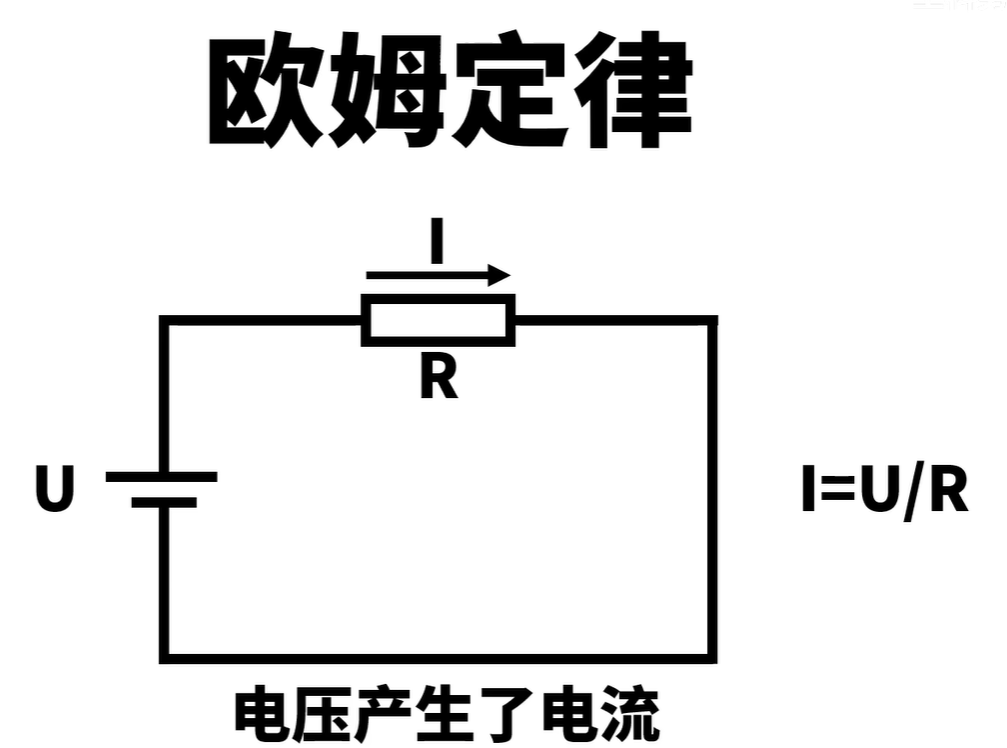

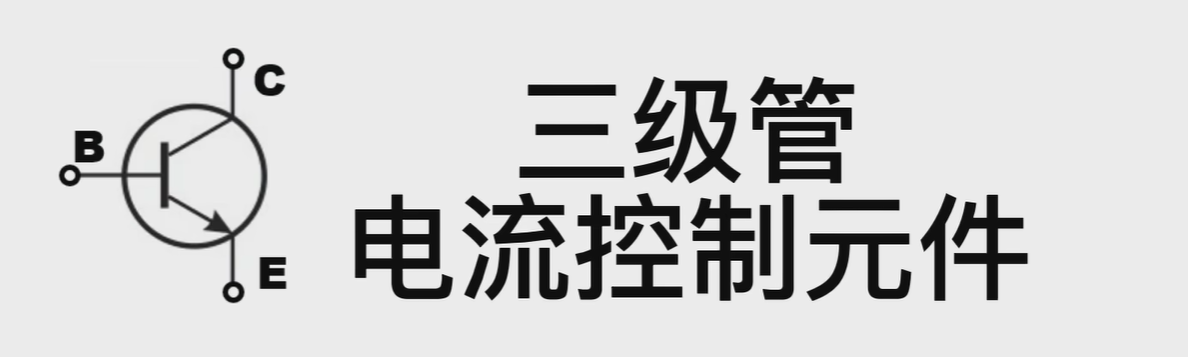

维持三极管打开的必要条件就是b e之间存在持续的电流，所以三极管被称为电流控制的元件。

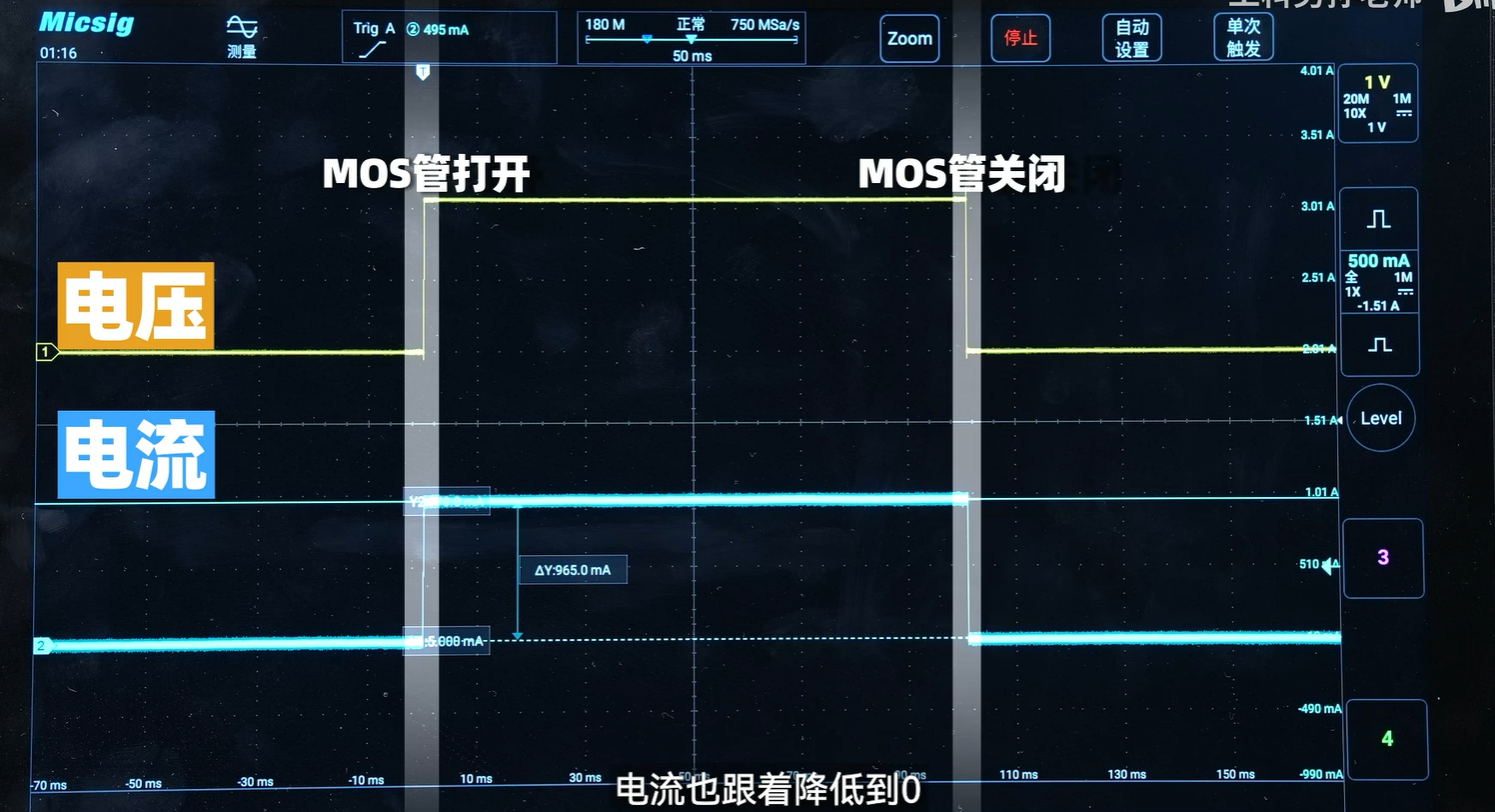

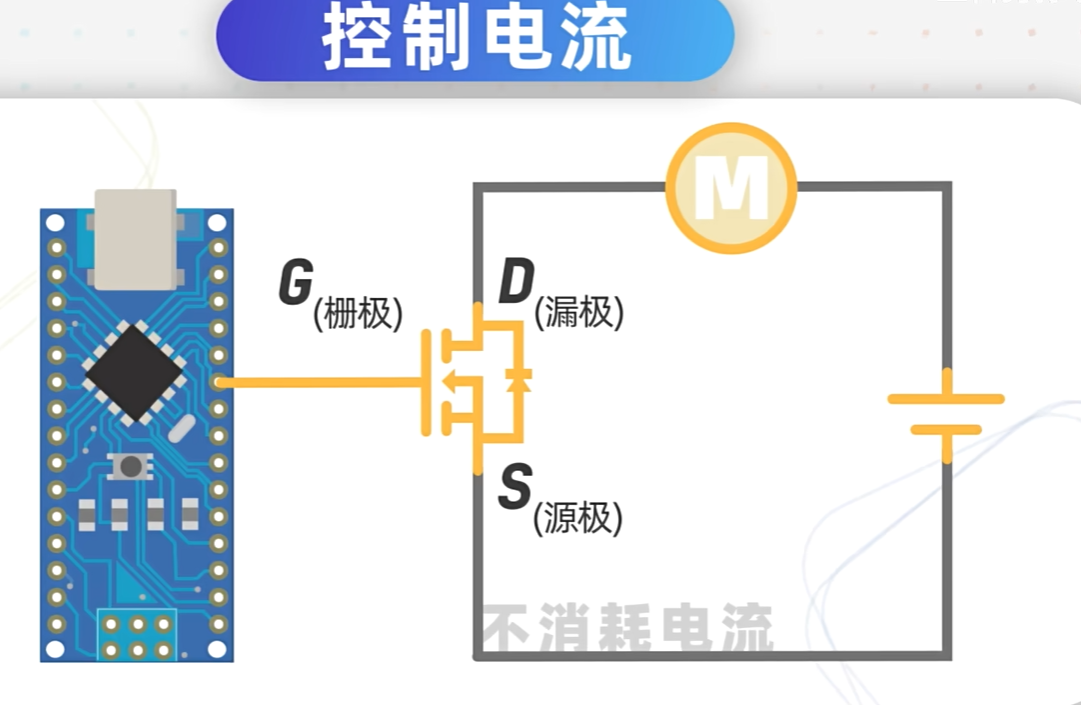

对于MOS管来说，g和s之间不存在通路的，他们之间仅仅存在一个寄生电容，当给gate施加高电平的时候，除了一开始给这个寄生电容充电的电流外，并不存在其他的电流，只要维持gs电压差，MOS管就可以打开，因为这个寄生电容的存在，即便我撤走了IO口的高电平，你会发现灯泡依然是亮着的，直到这个电容上的电荷慢慢放光mos管才会关闭，这就是MOS管被称为电压控制器的原因了。

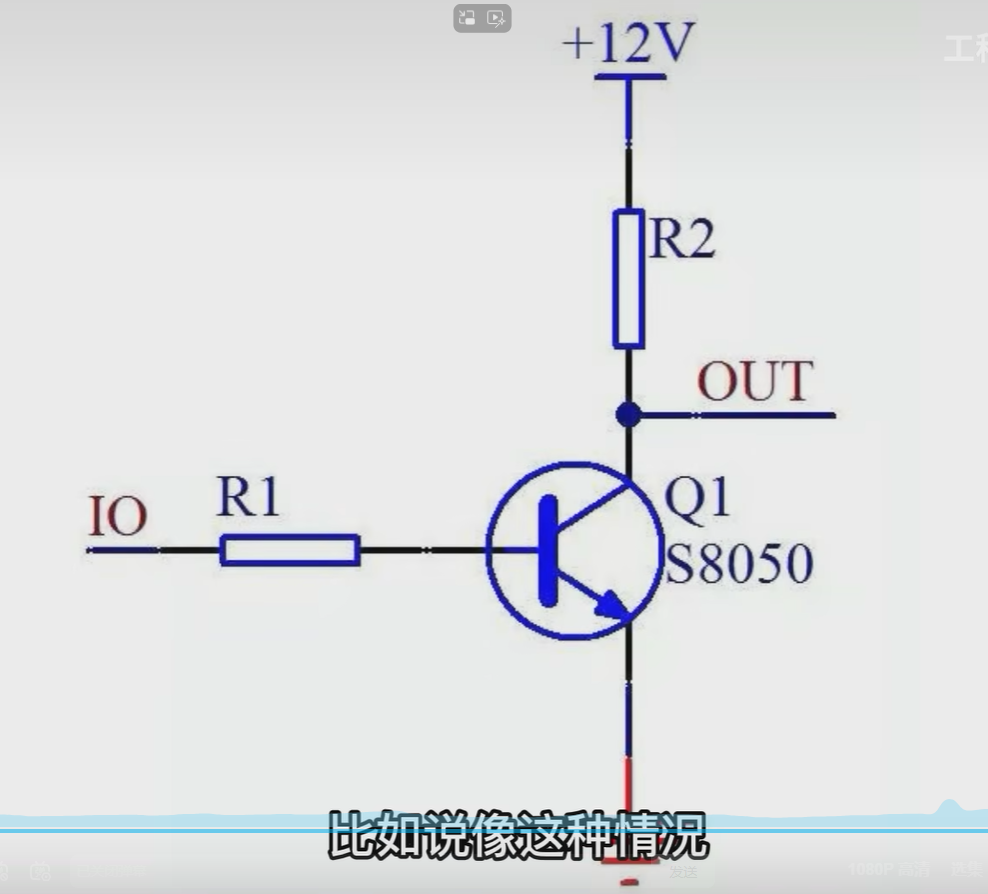

S8050这个三极管控制LED或者直流电机。

电平转换电路：

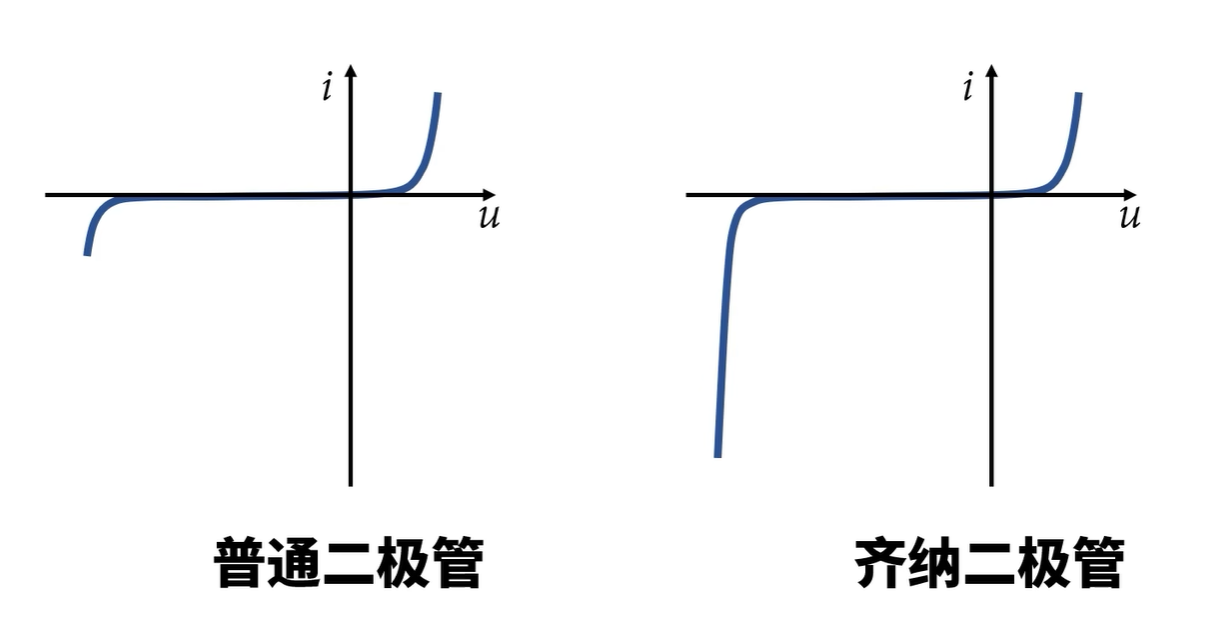

稳压二极管（齐纳二极管）

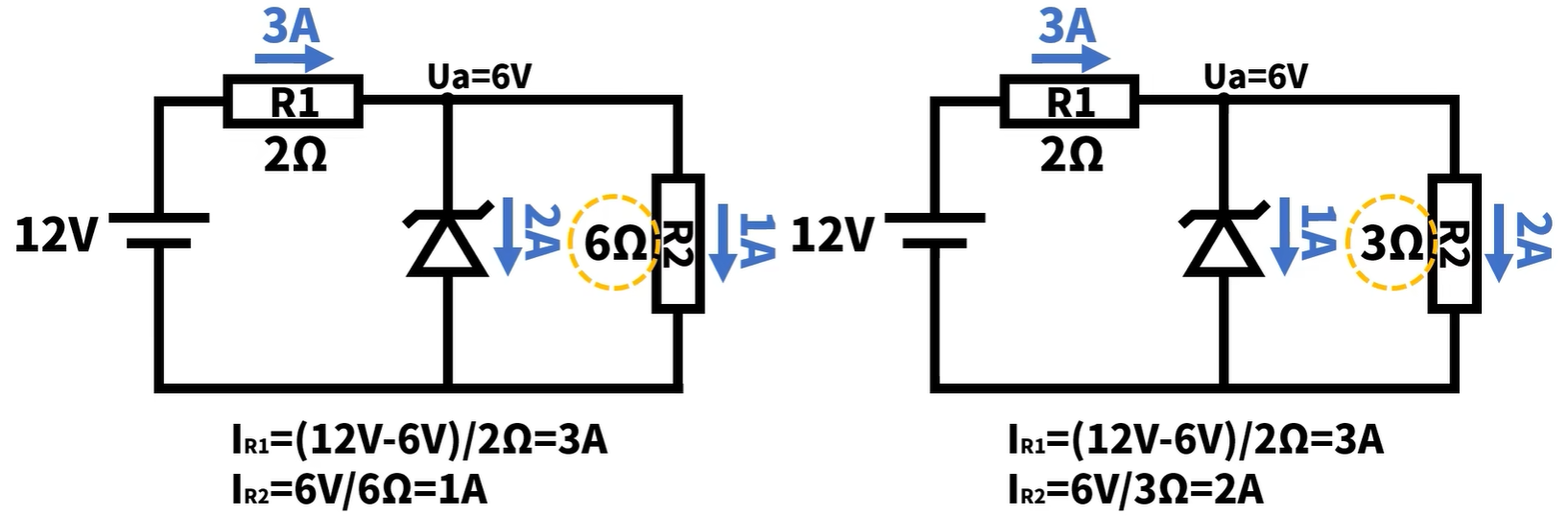

当你把R2看成负载的时候，就可以认为这个齐纳二极管把12V的电源，稳定在了6V这就是齐纳二极管的工作原理。注意：第一R1这颗电阻式是一定要存在的，这样子直接接入会导致齐纳二极管上的电流过大而烧毁。

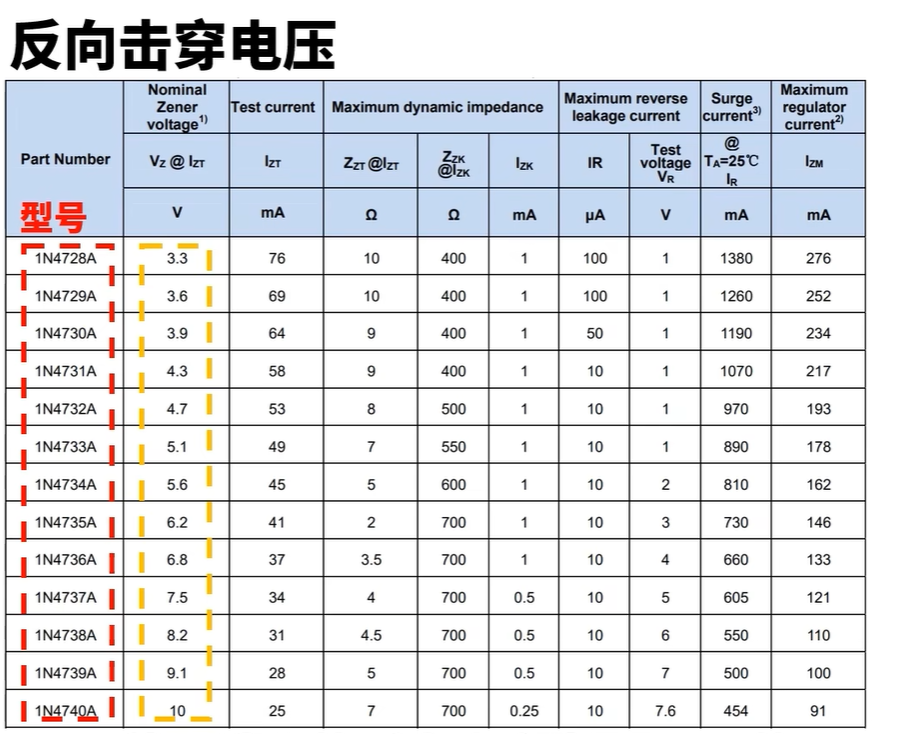

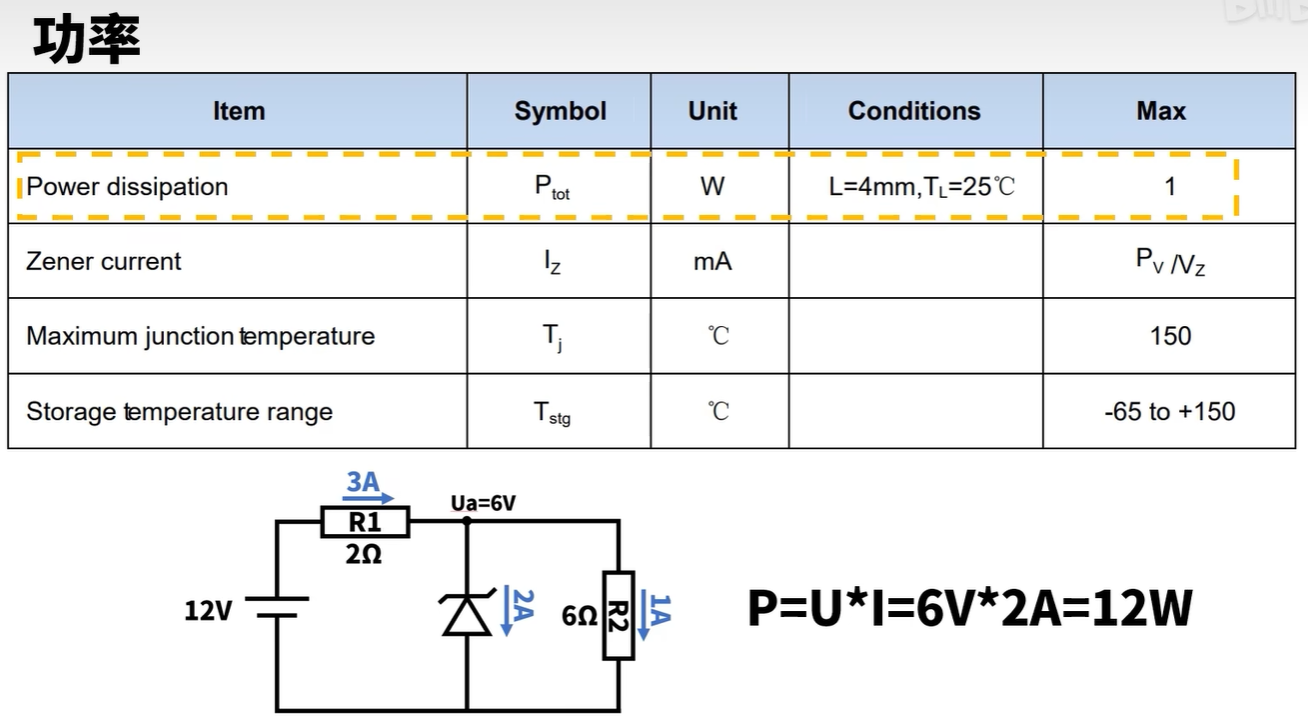

齐纳二极管的参数：

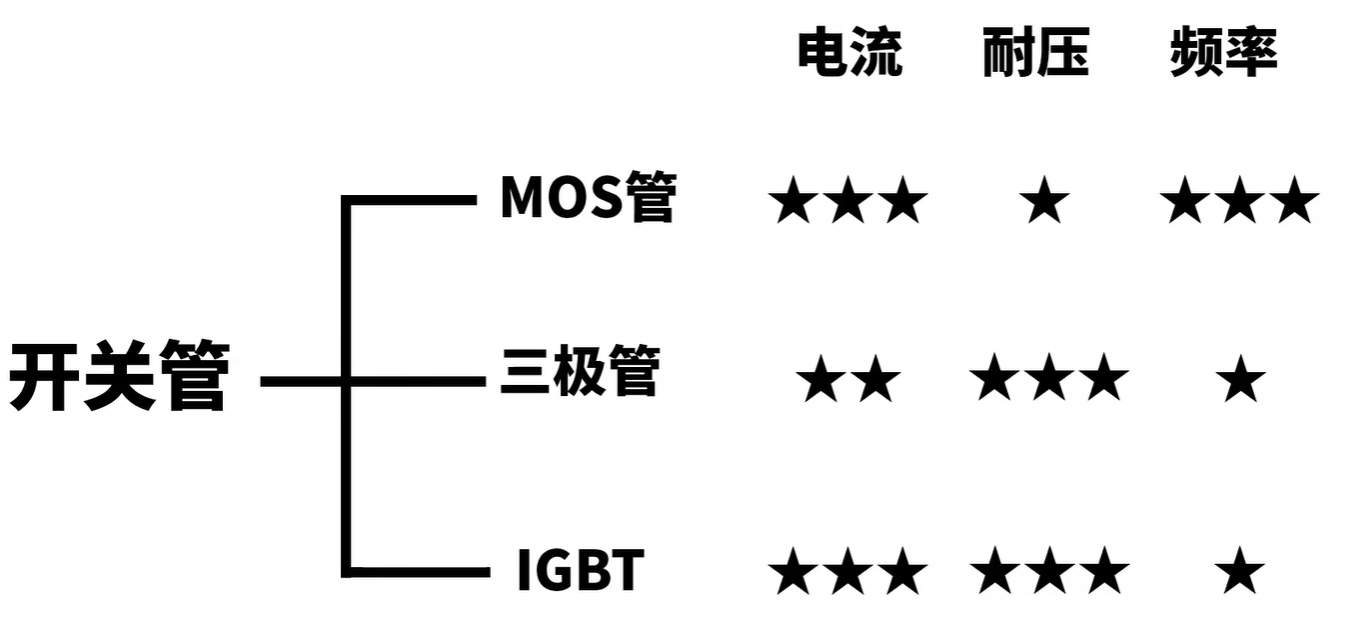

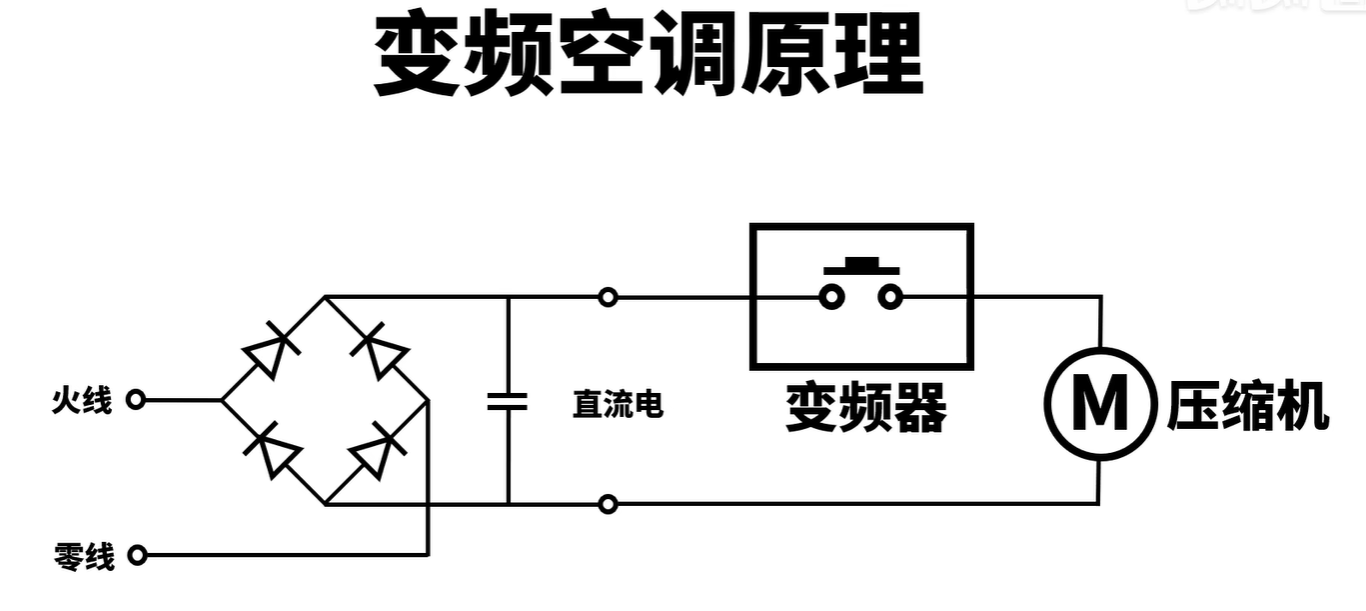

IGBT

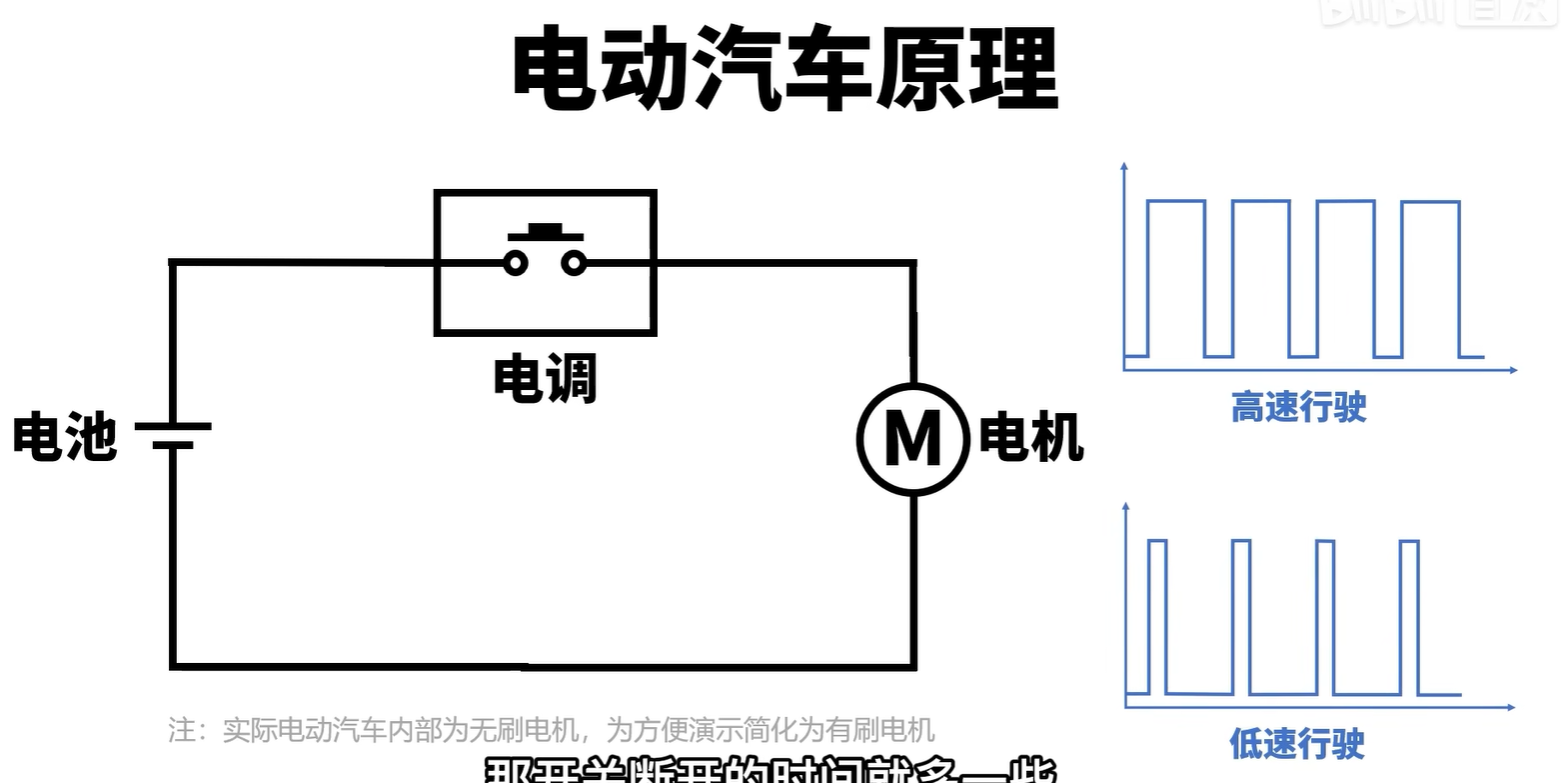

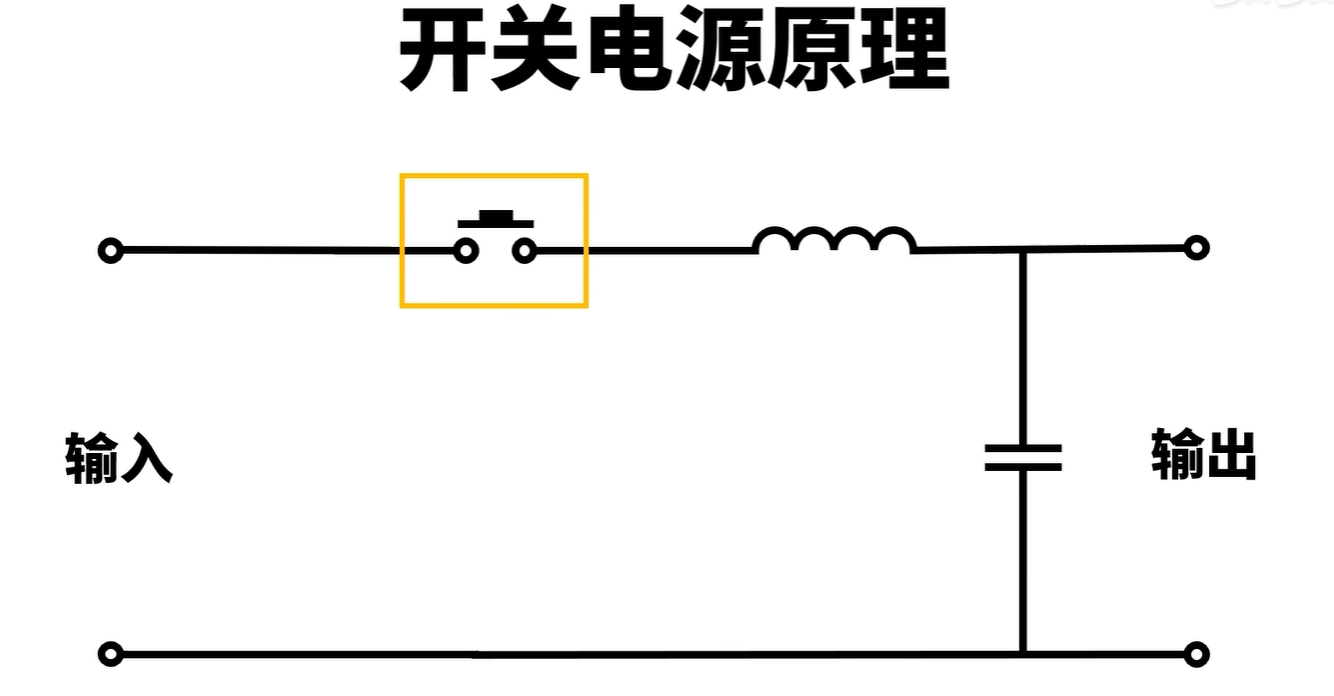

MOS管主要应用场景就是开关。

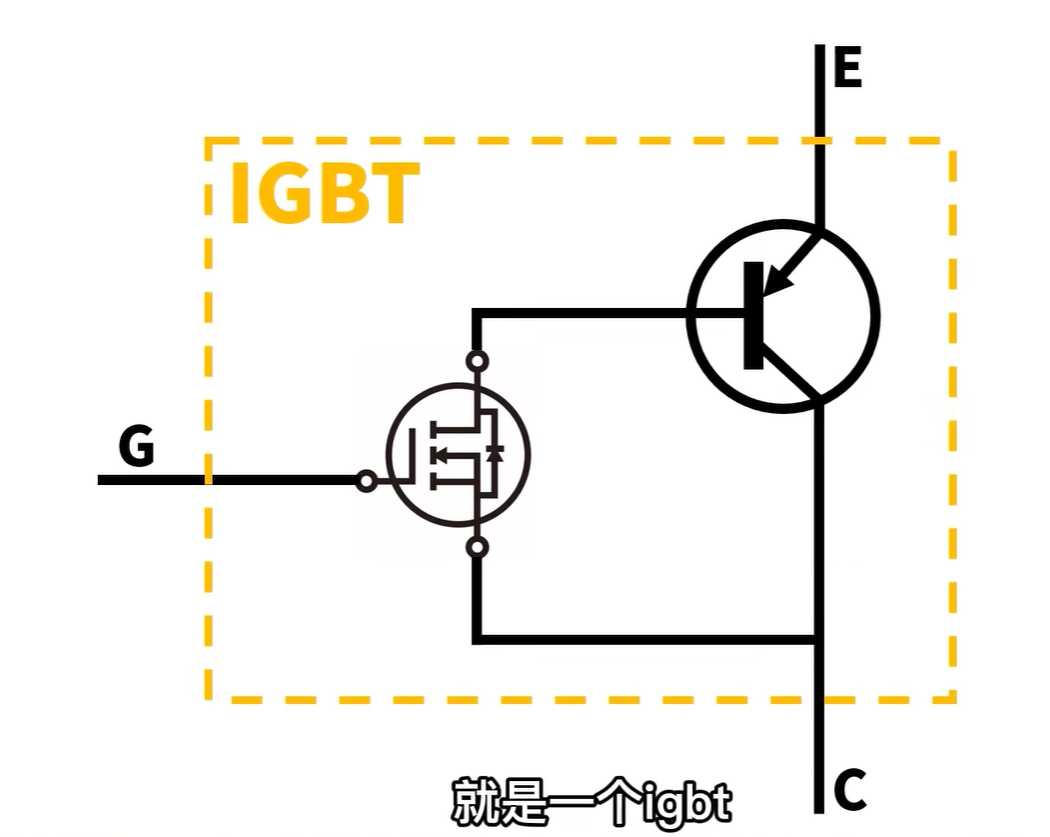

MOS管和三极管的组合就是IGBT

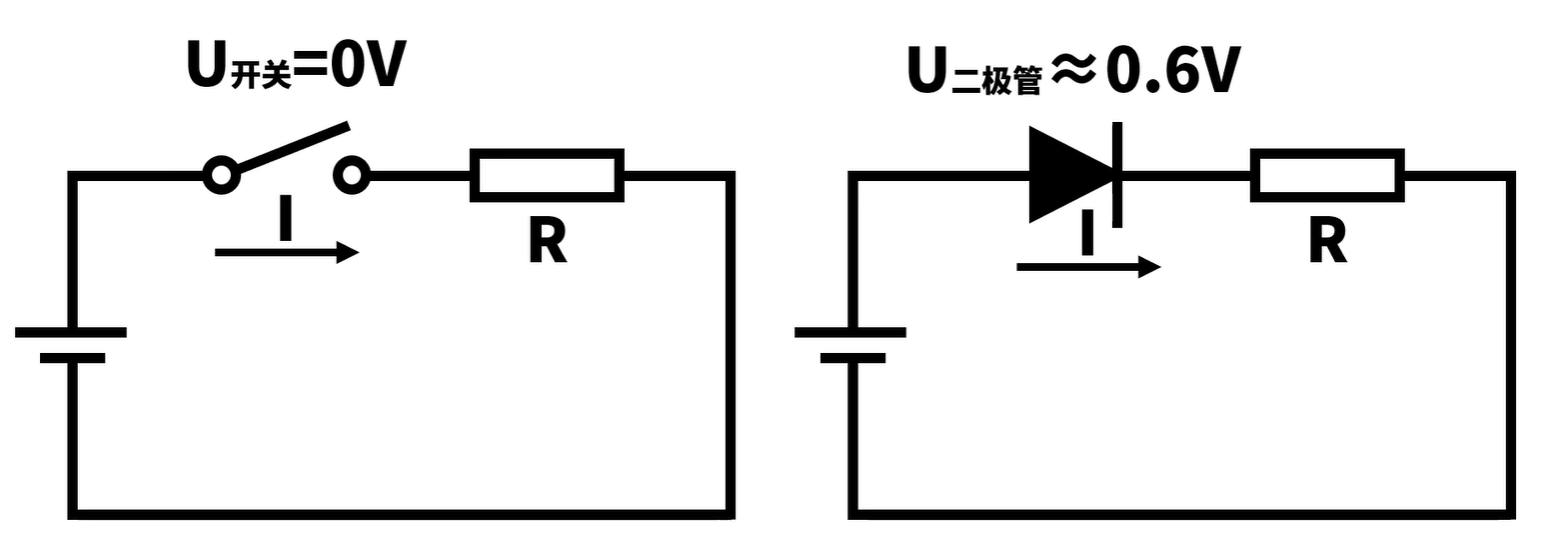

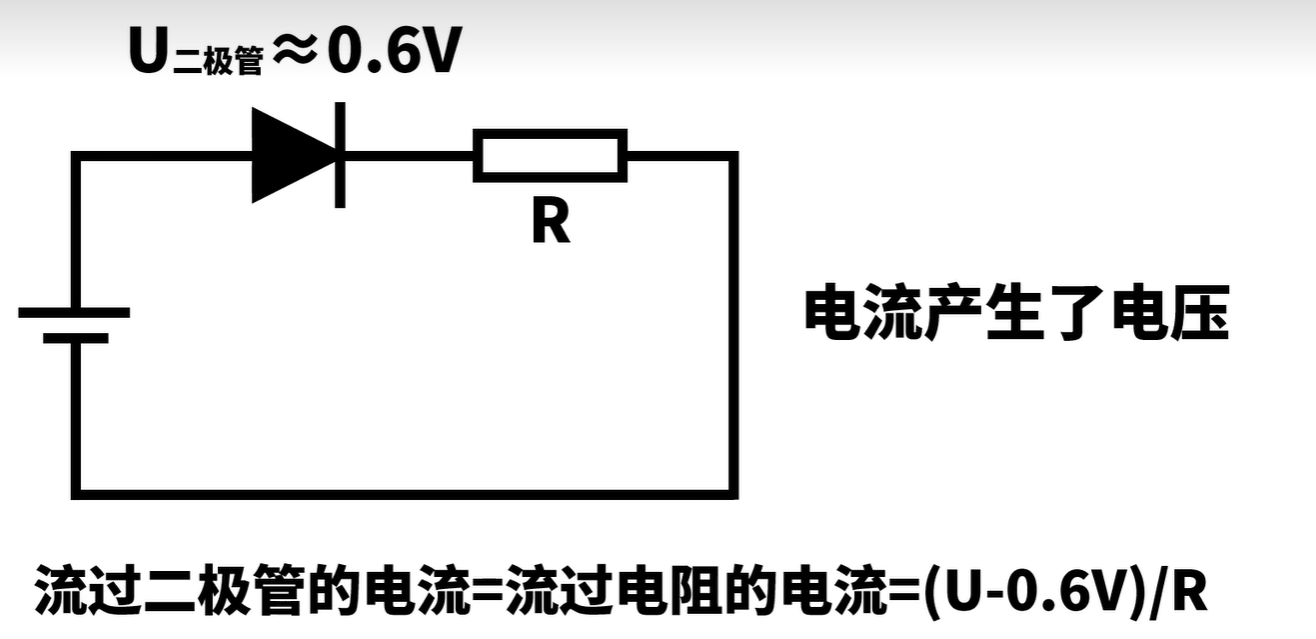

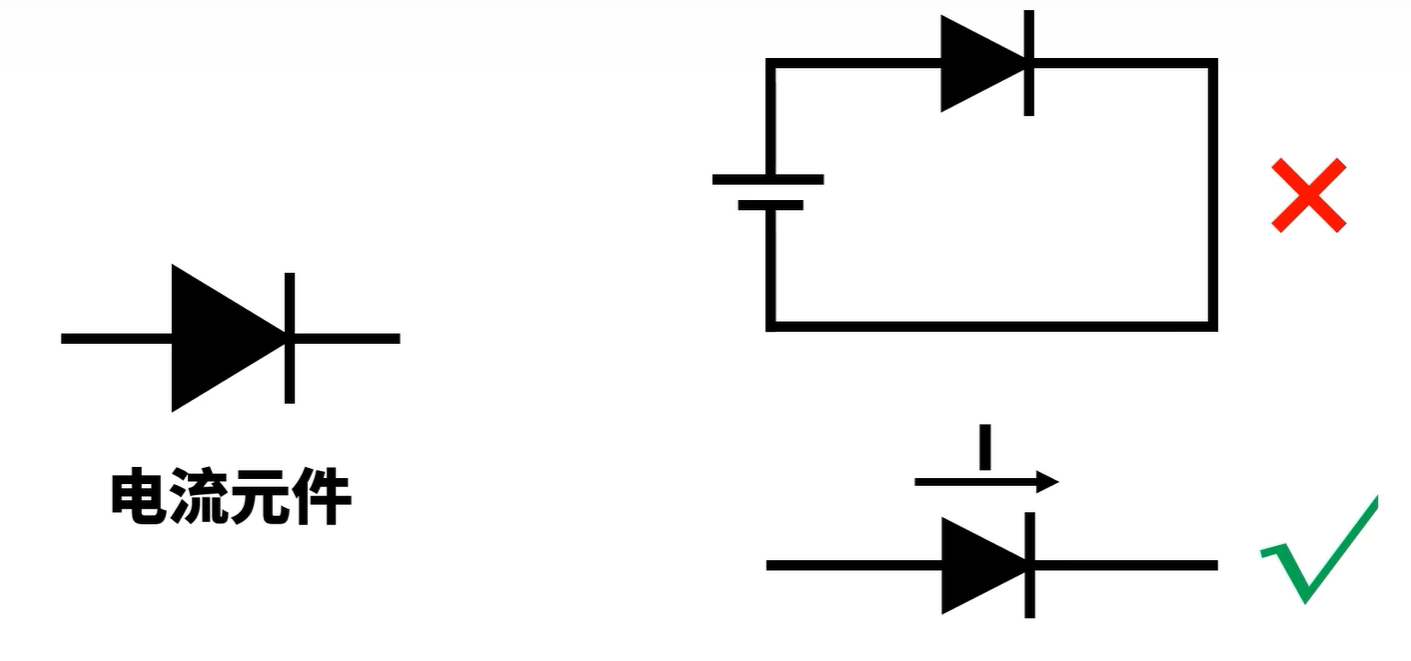

二极管

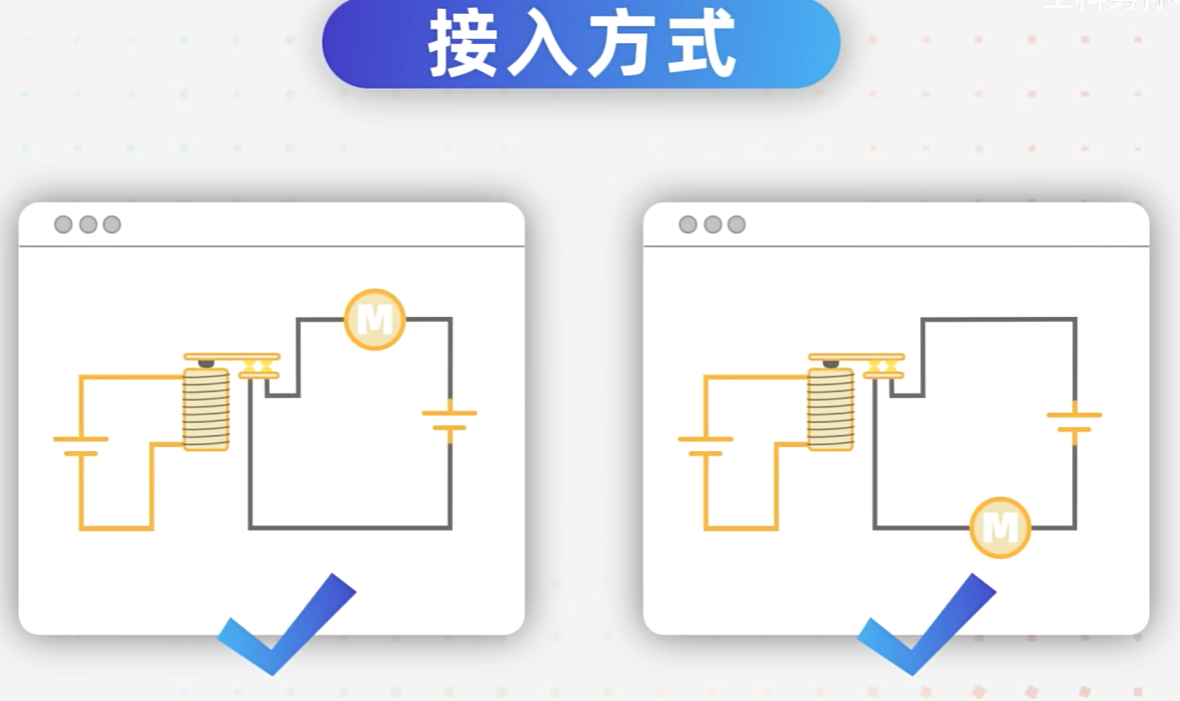

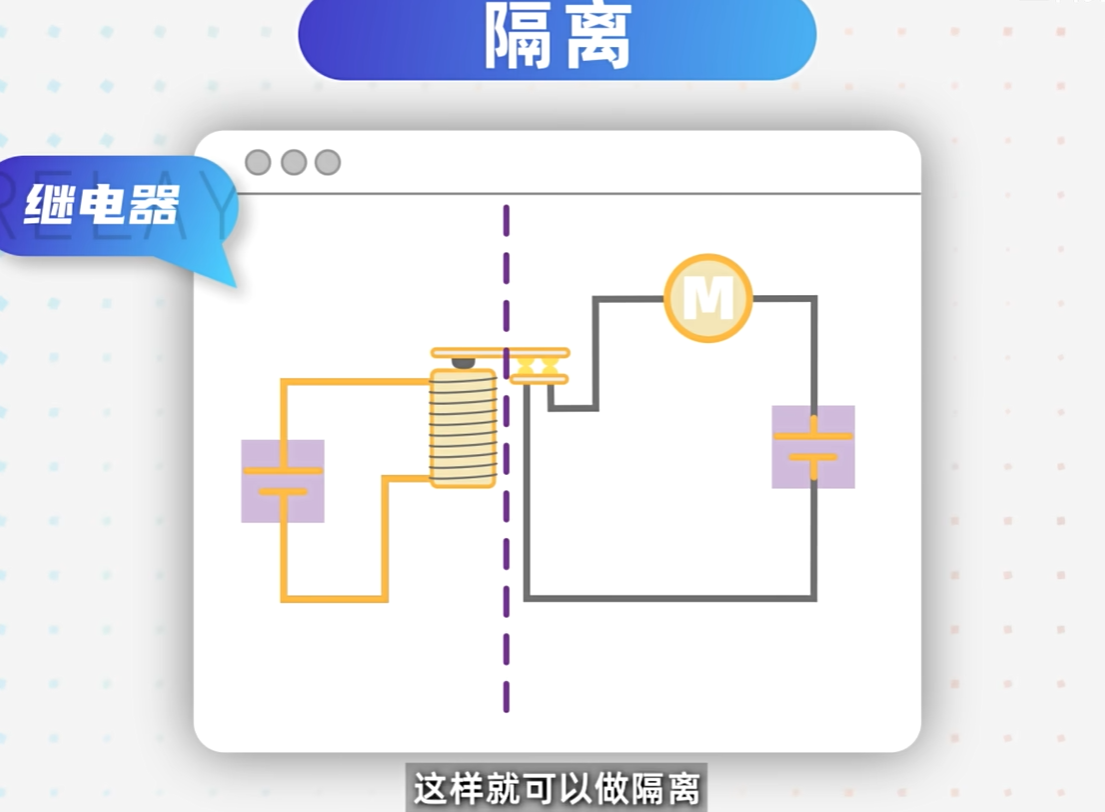

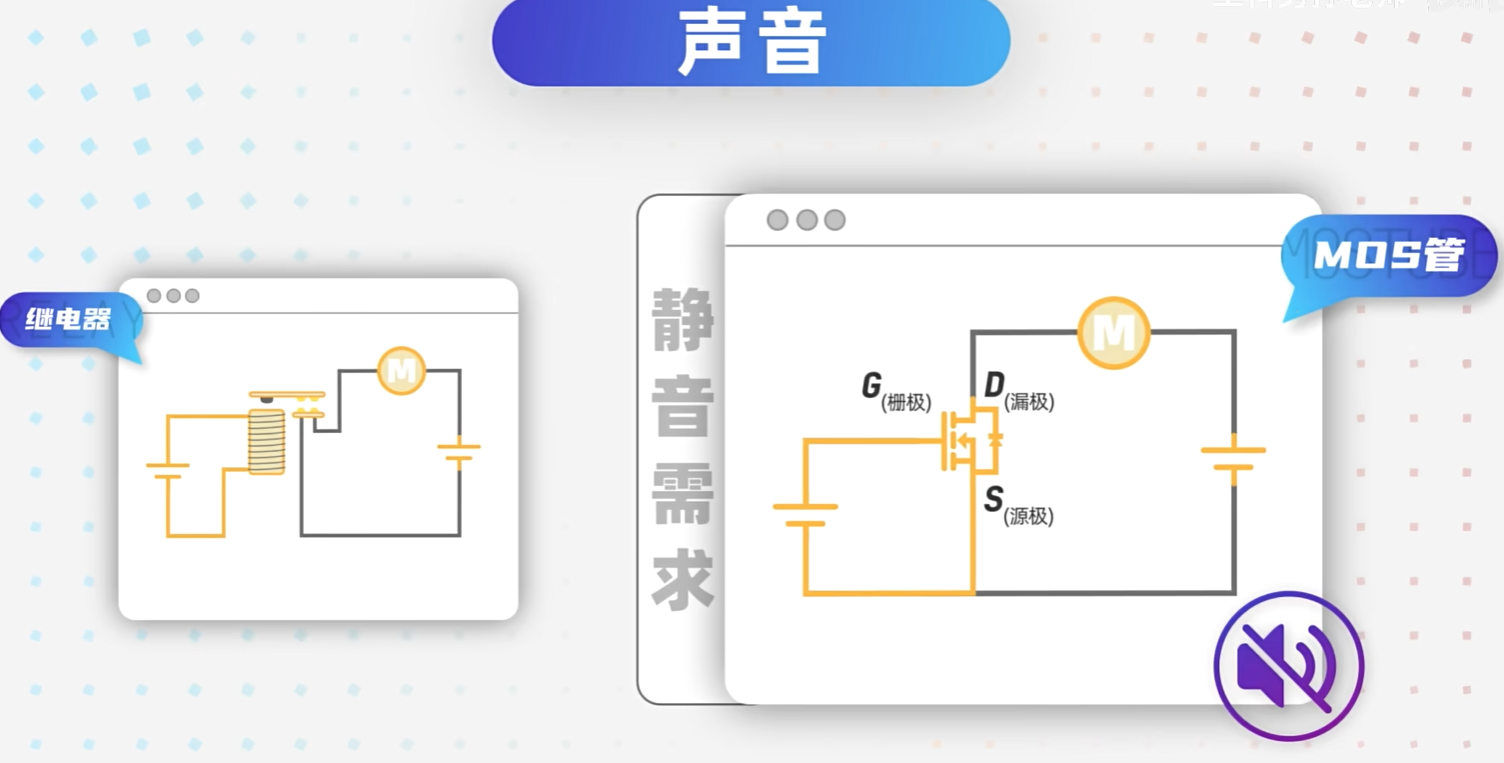

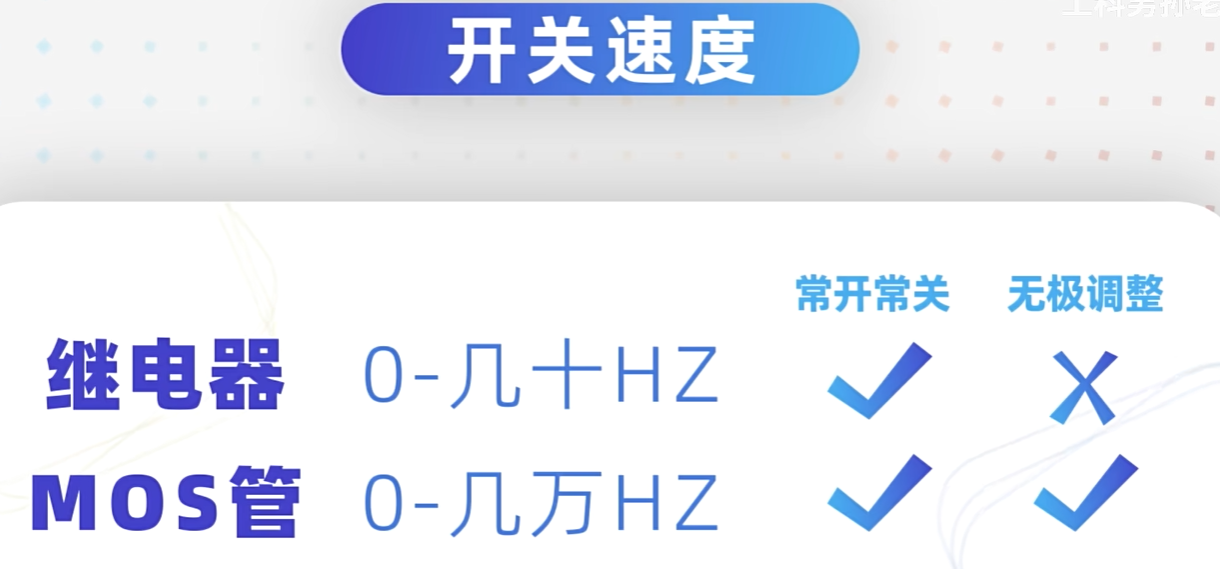

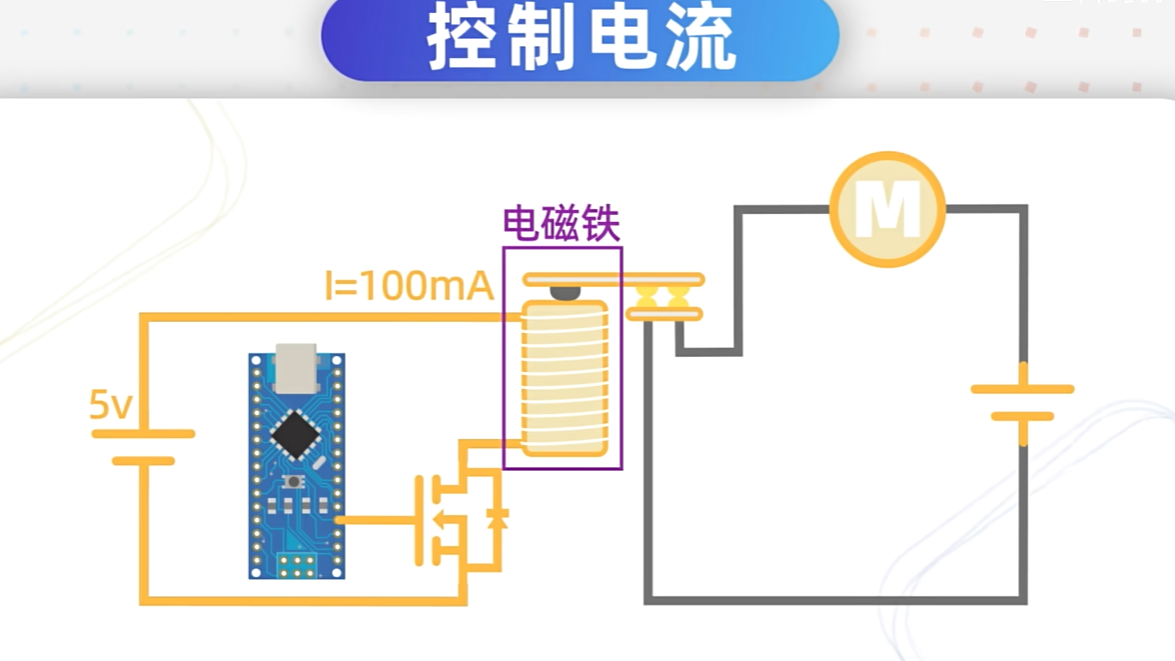

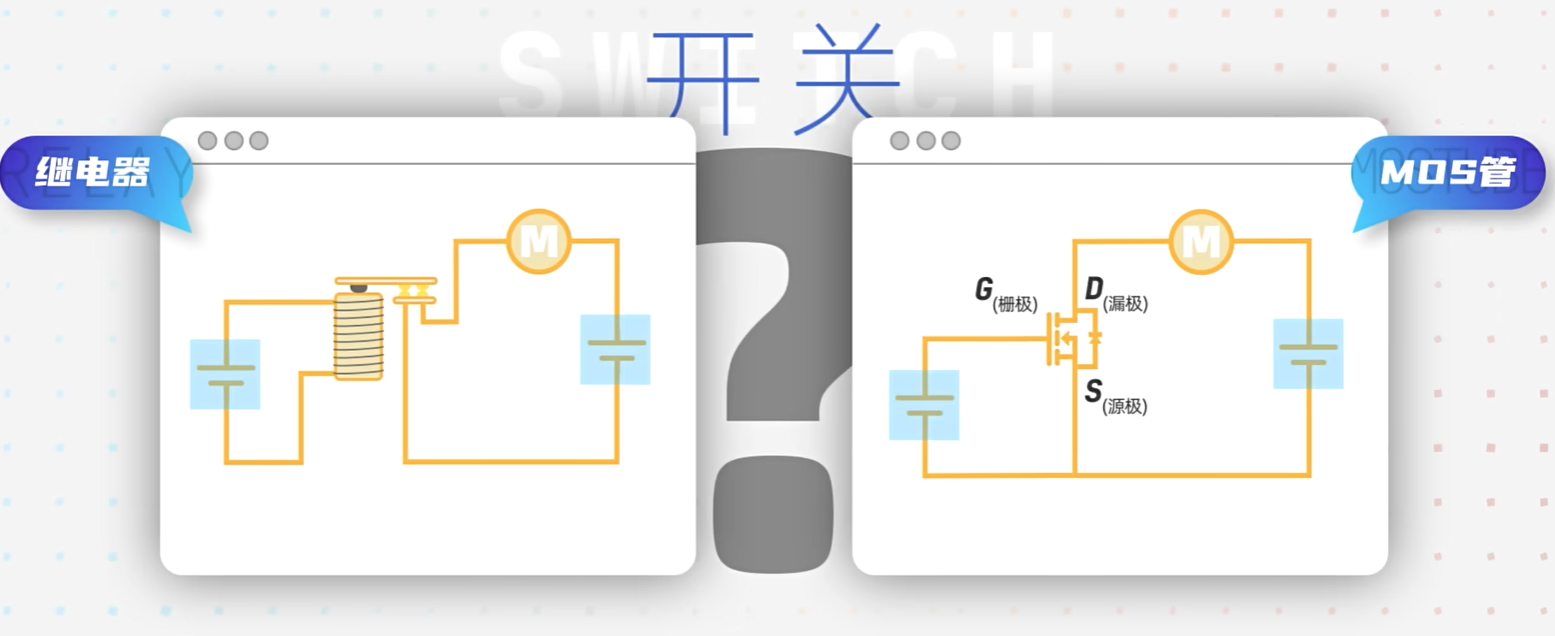

MOS管和继电器的区别

继电器只适用于常开常闭的场景。

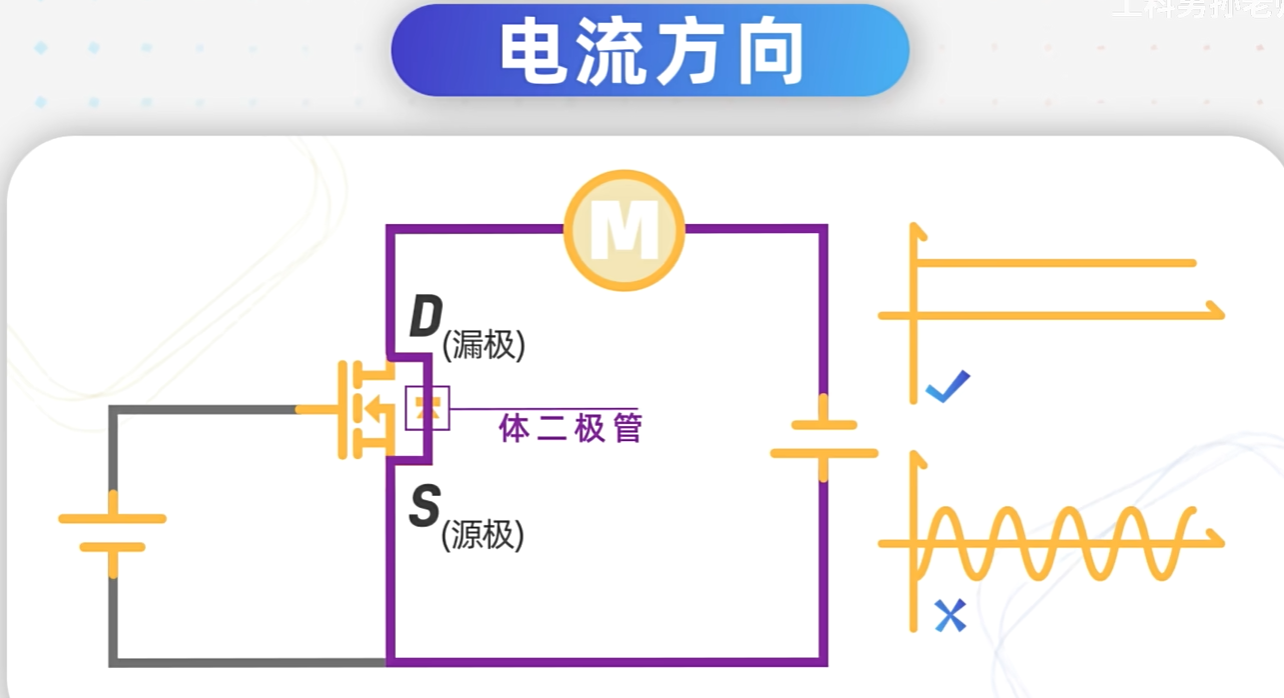

MOS管只适合控制直流电，并不适合控制同时存在正负电压的交流电。

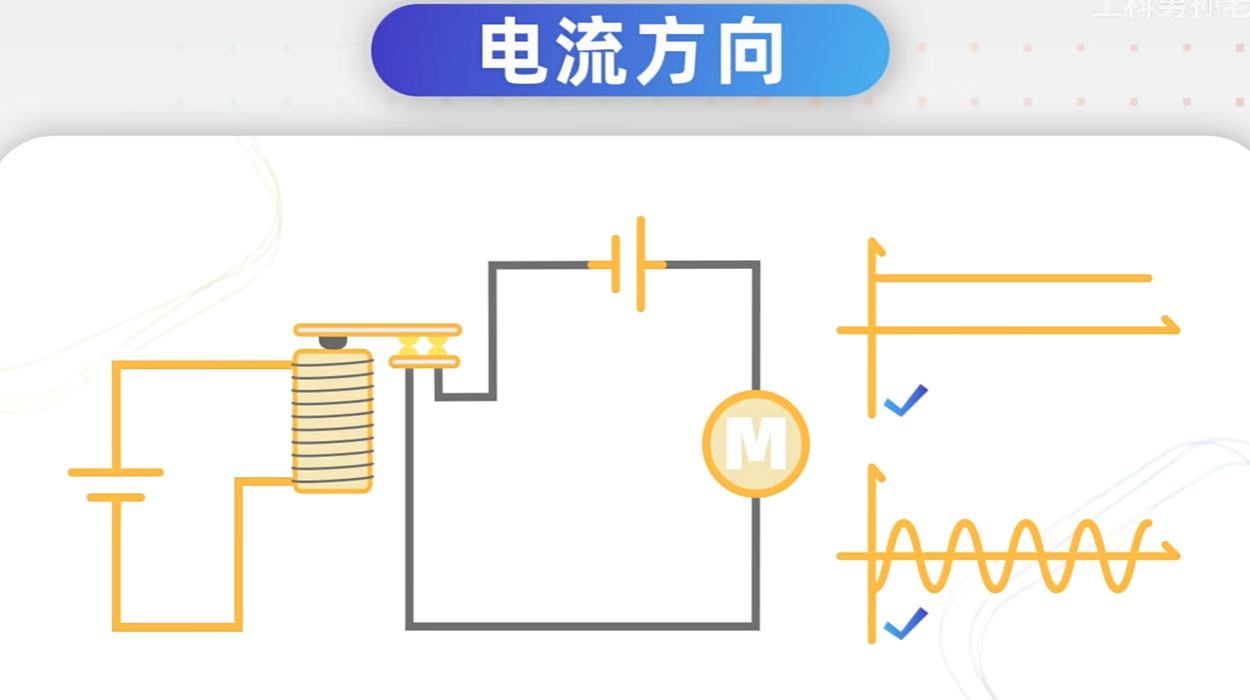

继电器既可以控制直流电，也可以控制交流电。

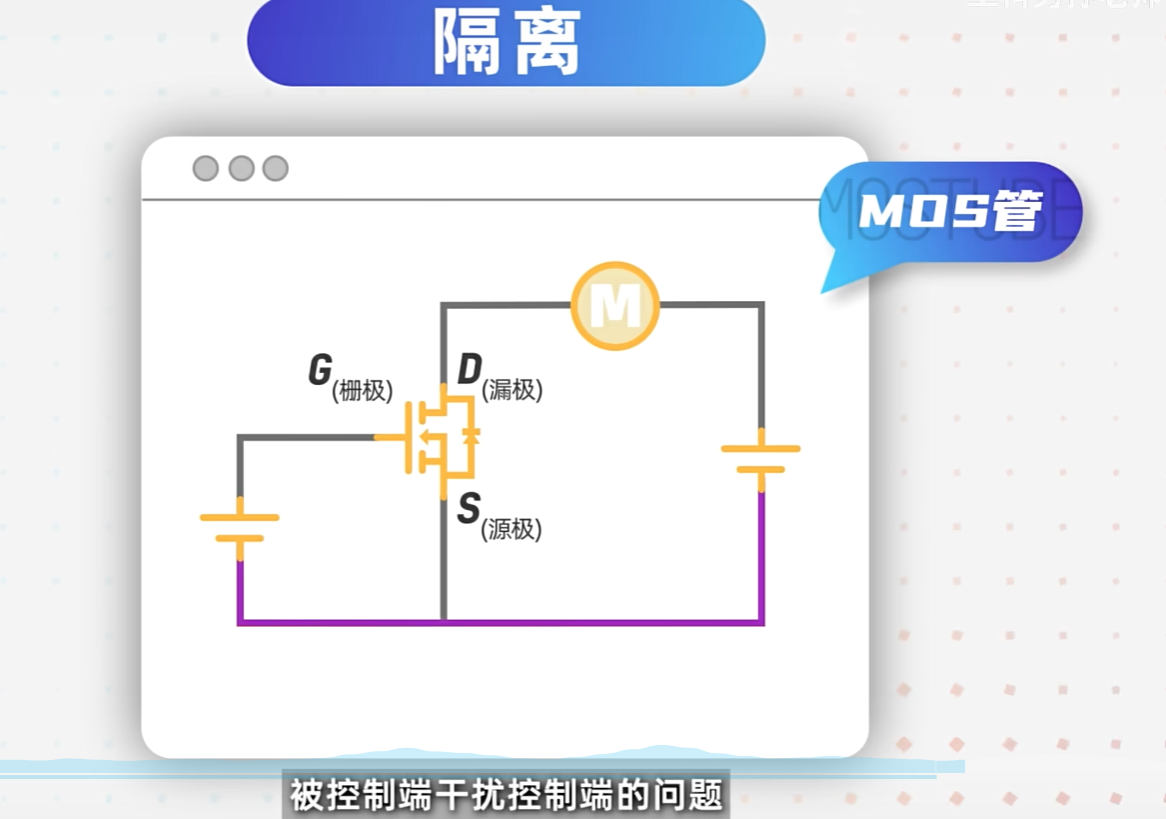

不存在电磁干扰的问题。

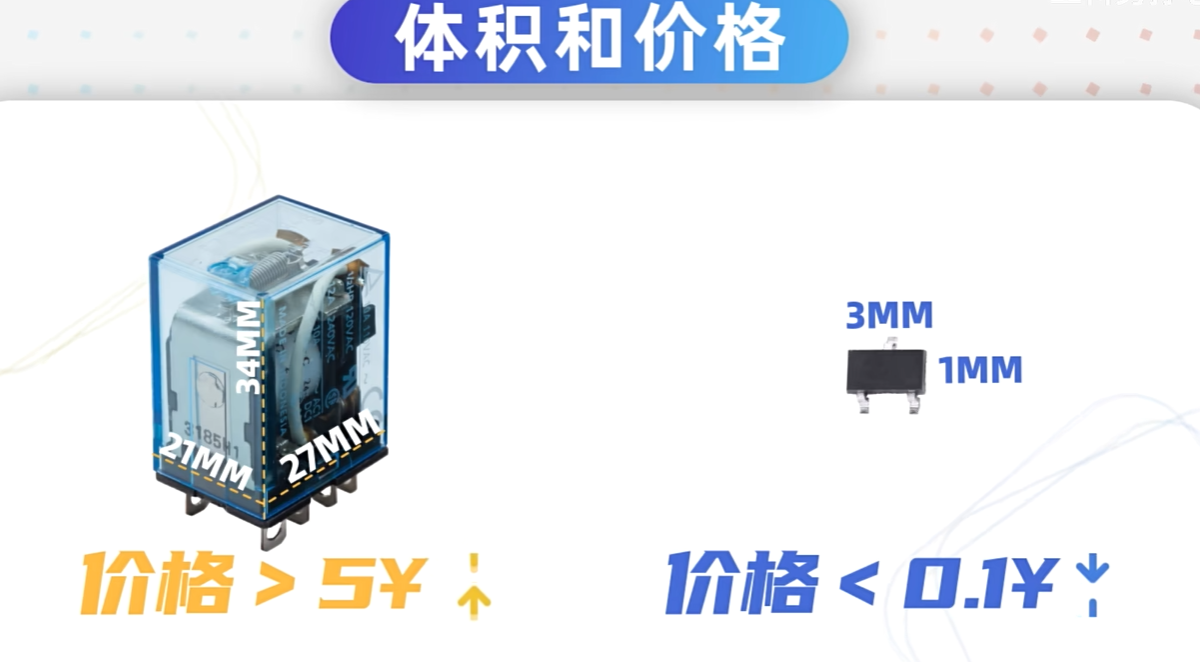

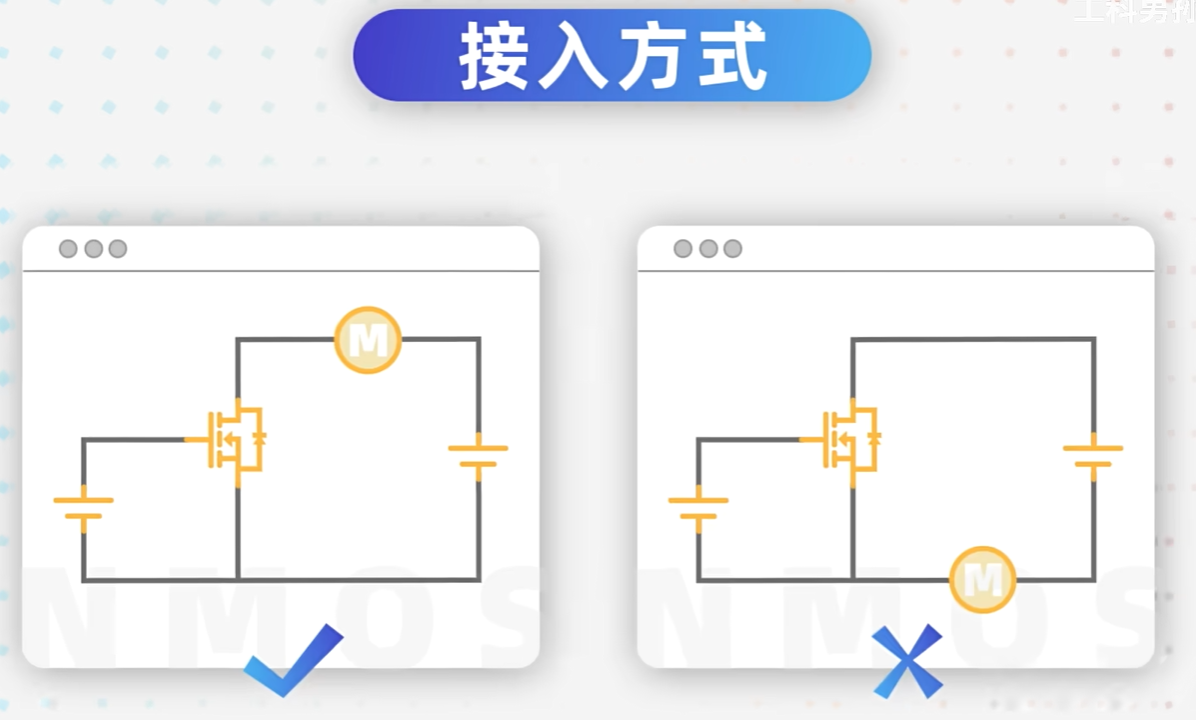

负载时如何烧毁你的MOS管

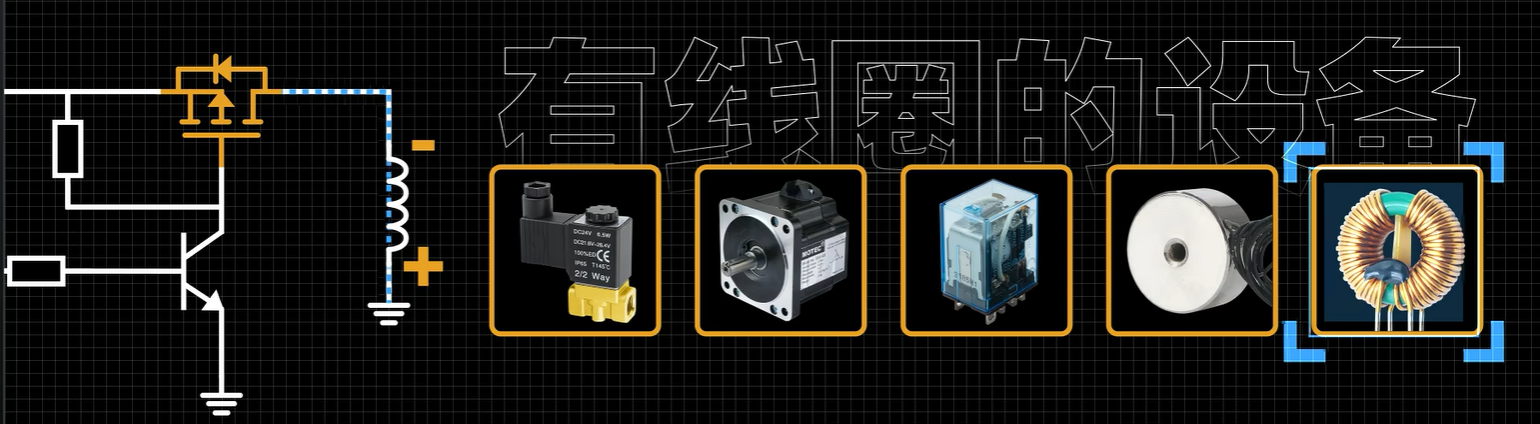

感性负载
